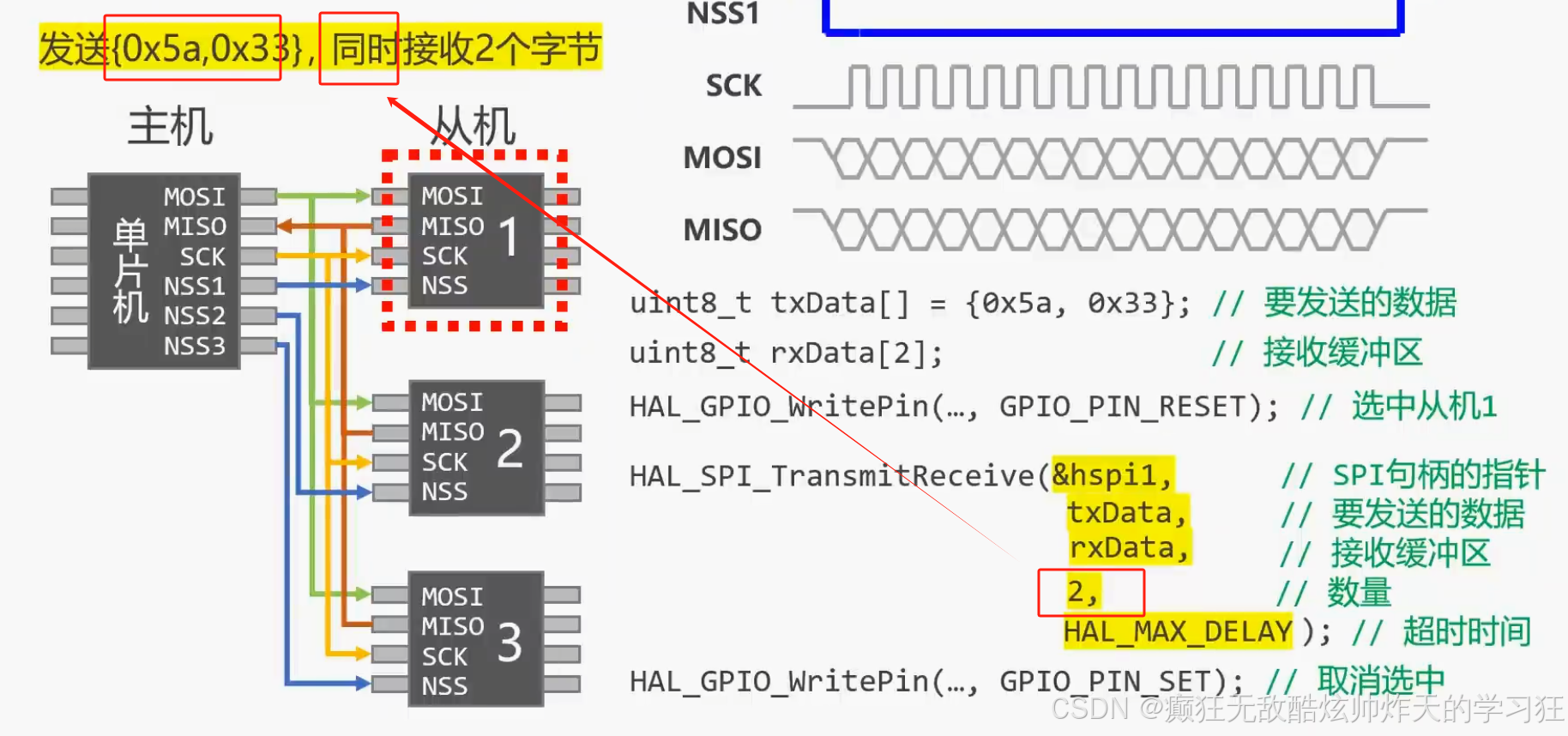

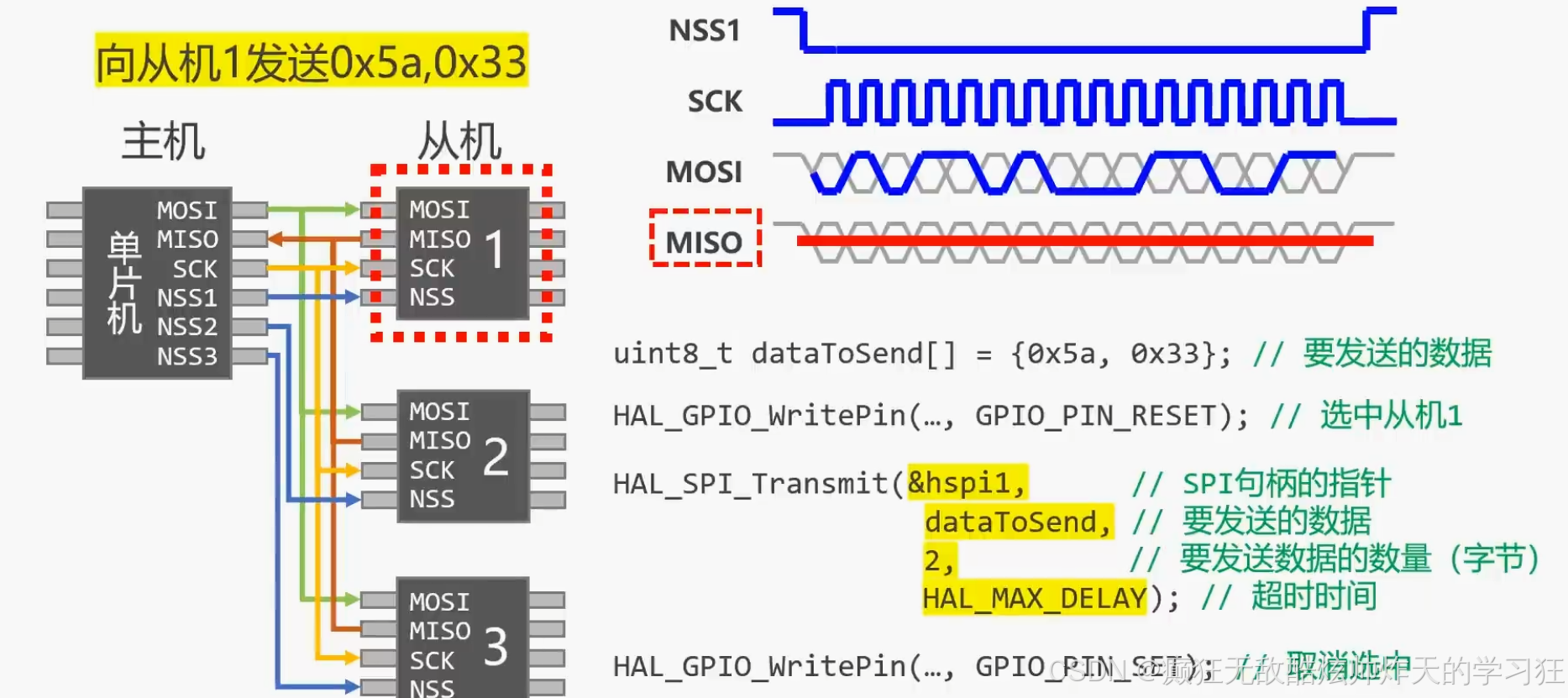

【Cubeide-SPI】硬件实现spi通信，软件spi前的铺垫

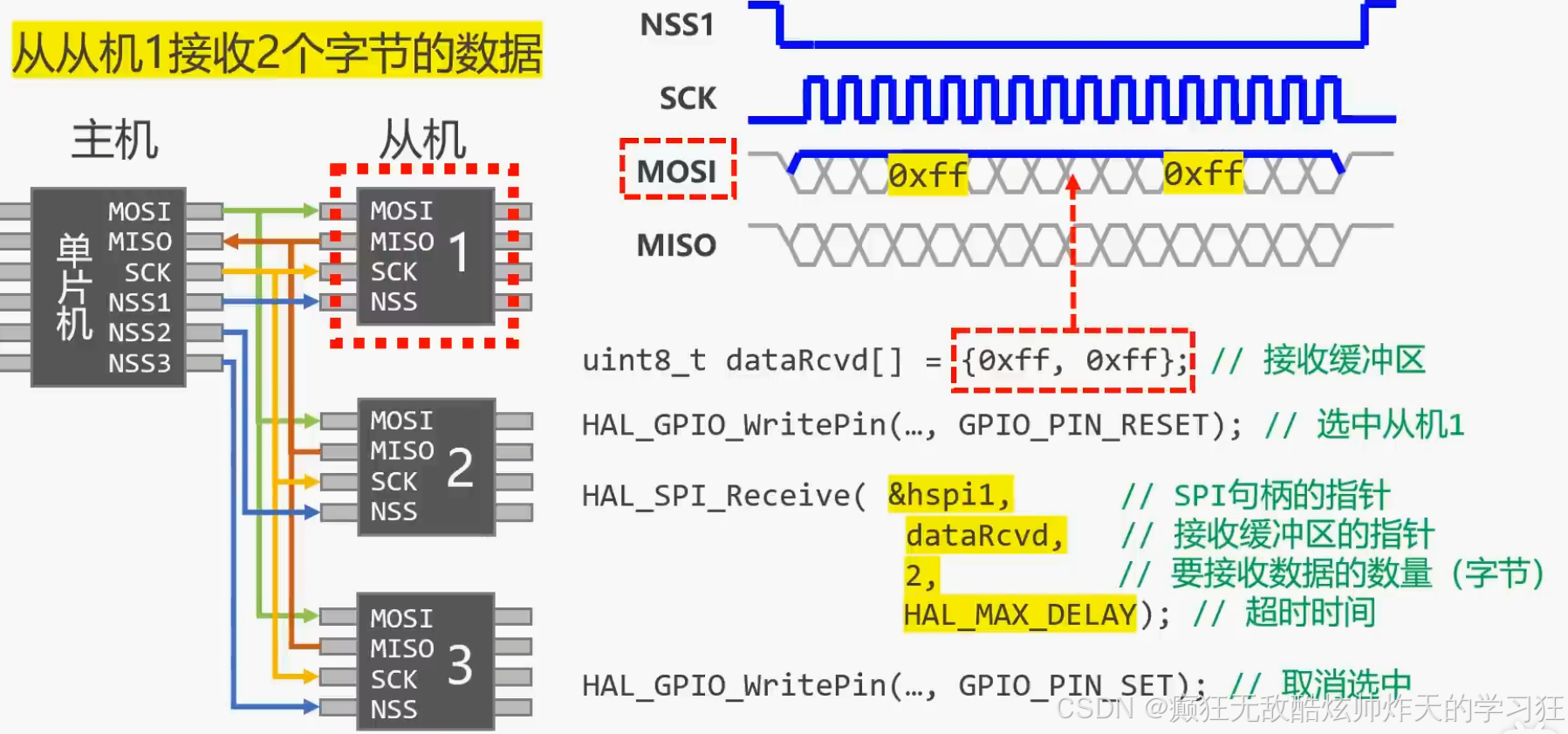

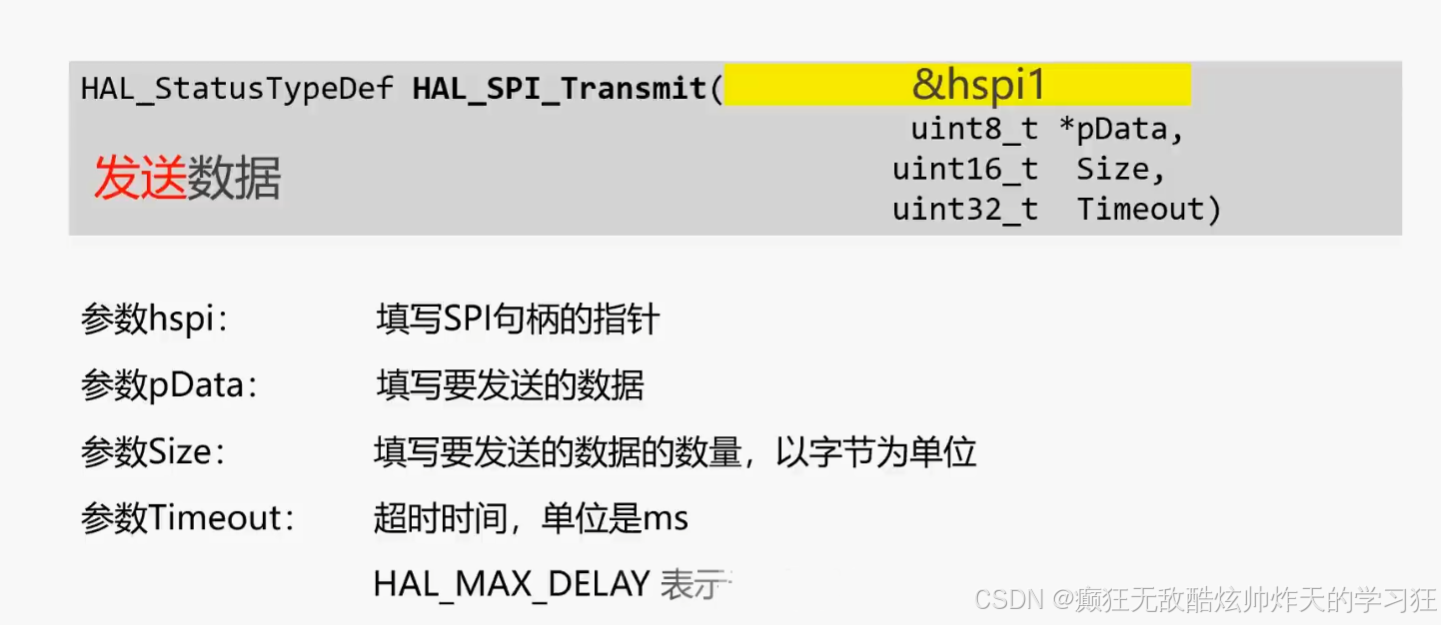

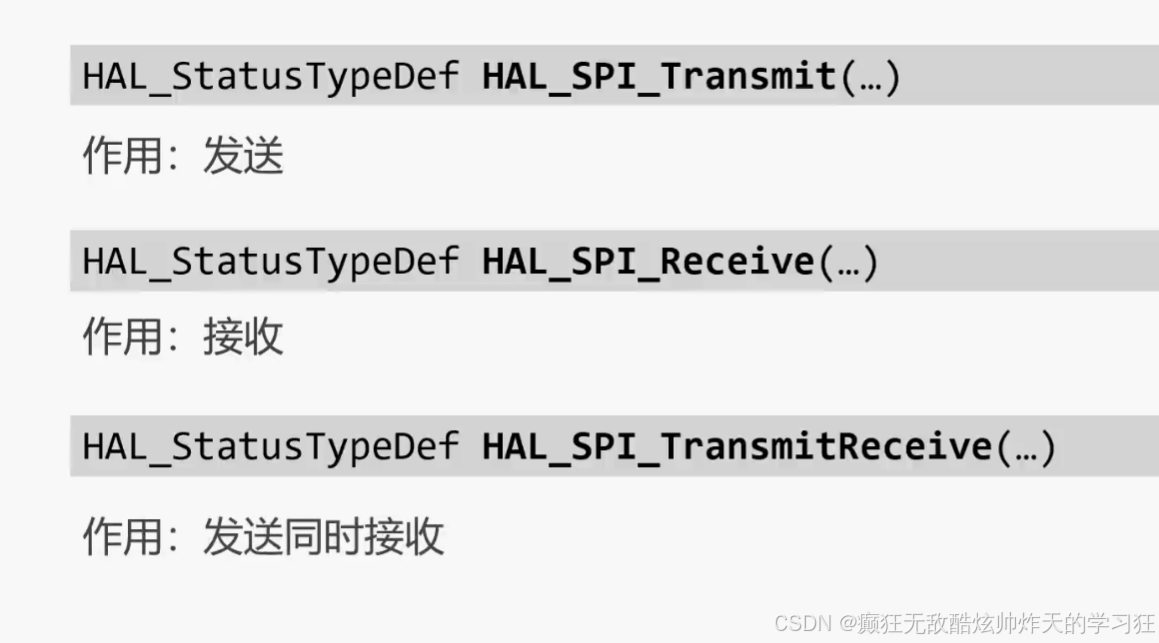

1 用到的函数

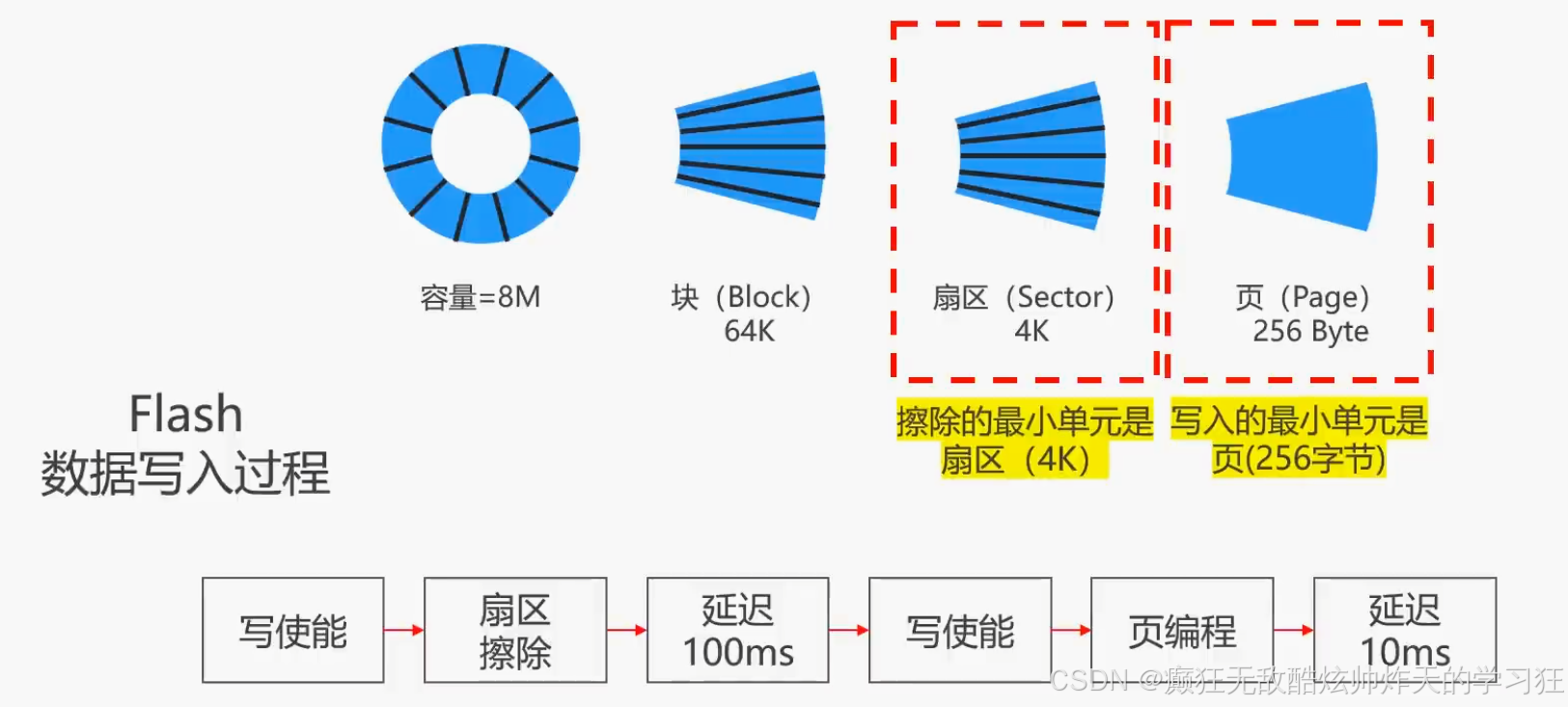

2 整体思路

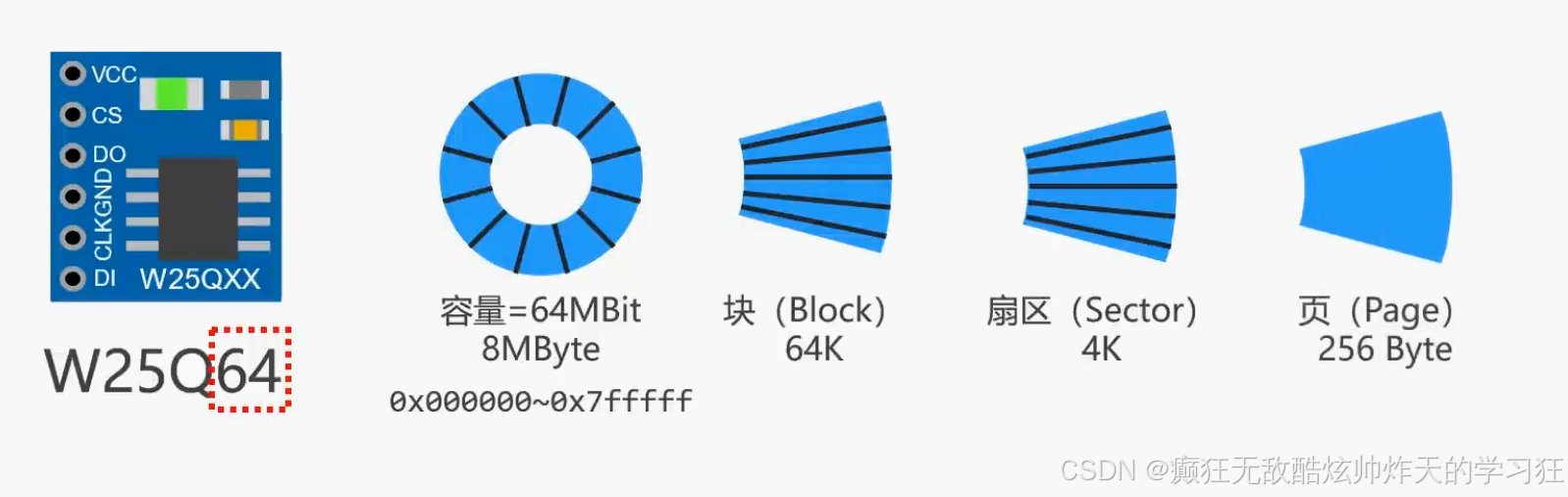

w25介绍：

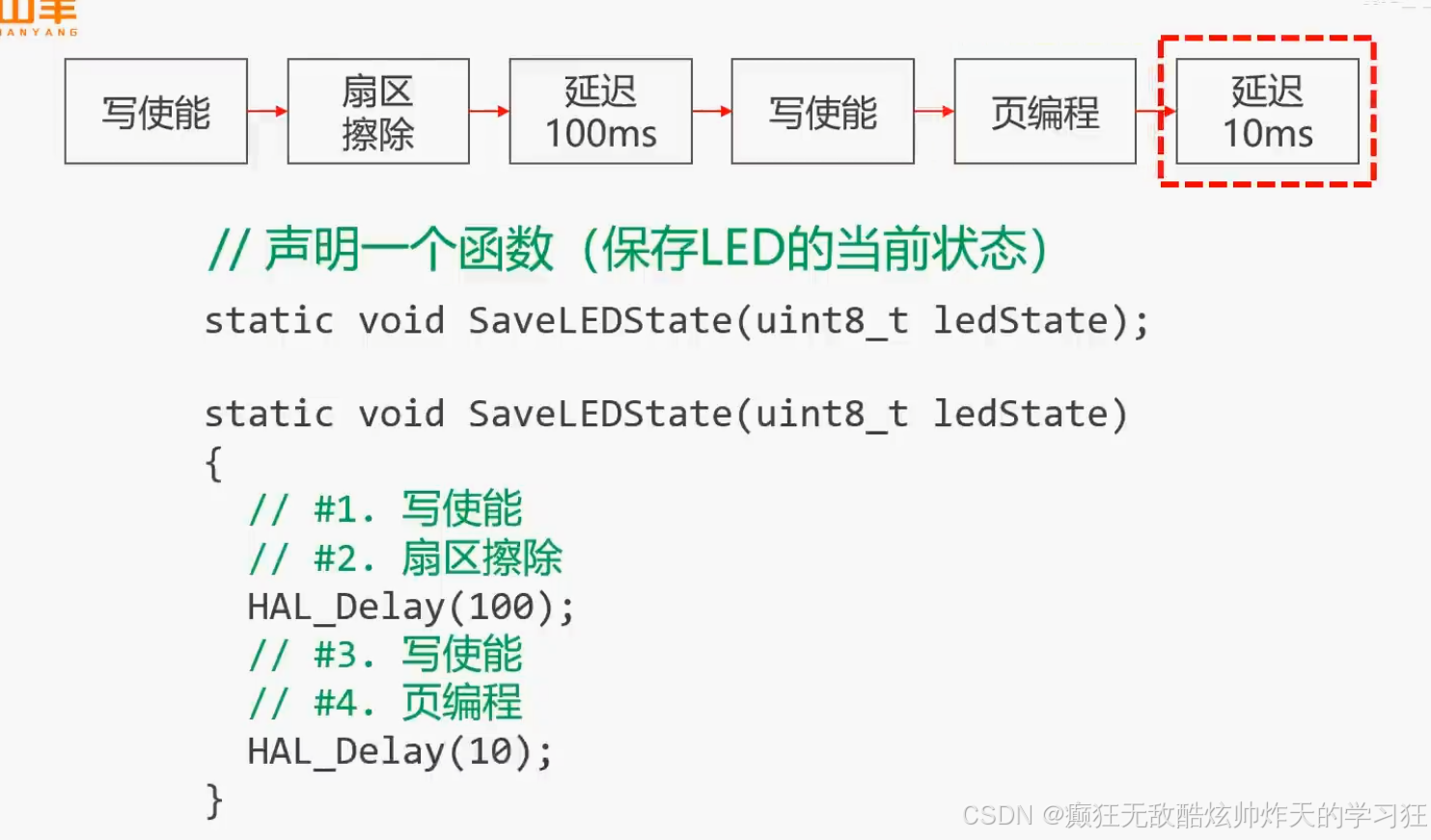

目标效果是存储led灯的状态（这里就是spi和控制灯组合在一起，组合函数）

二，那么，对于以上的逻辑对应代码：

1

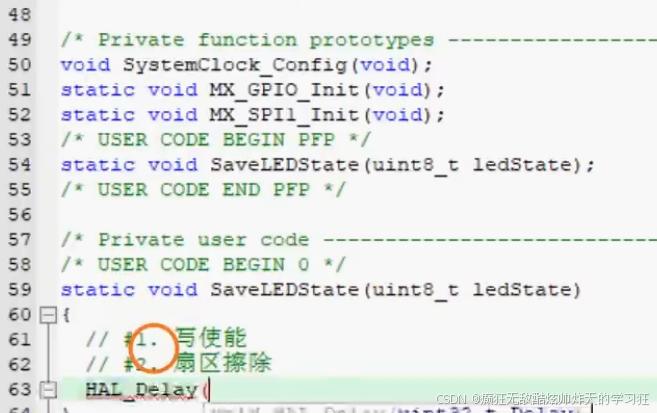

50-53是自动的

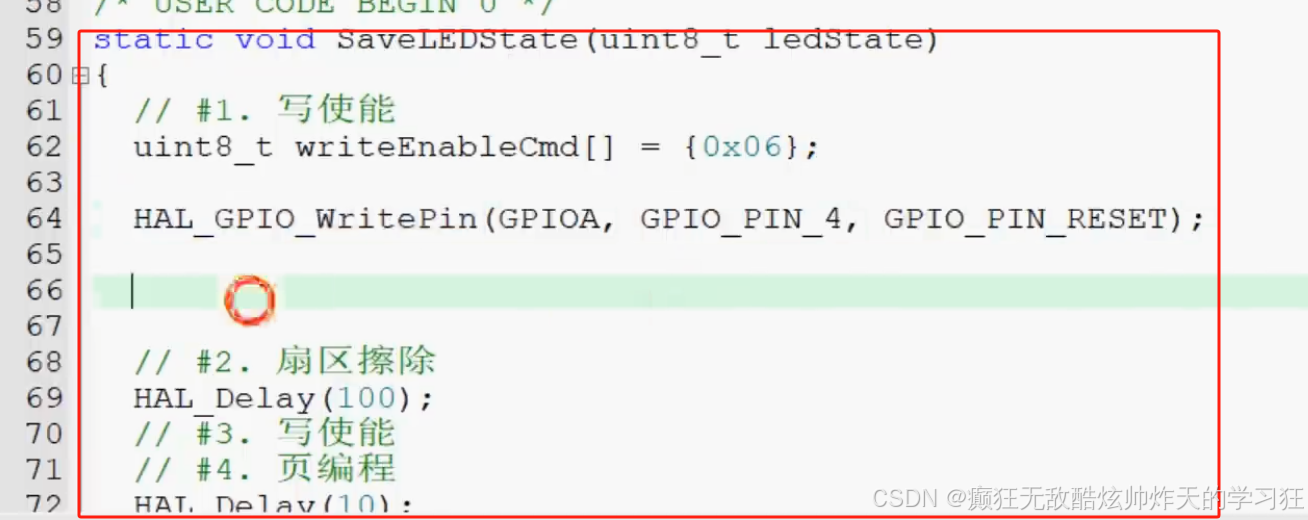

54是自己，的，存储LED状态的函数名，，59之后是对他的函数定义

2，内部框架：

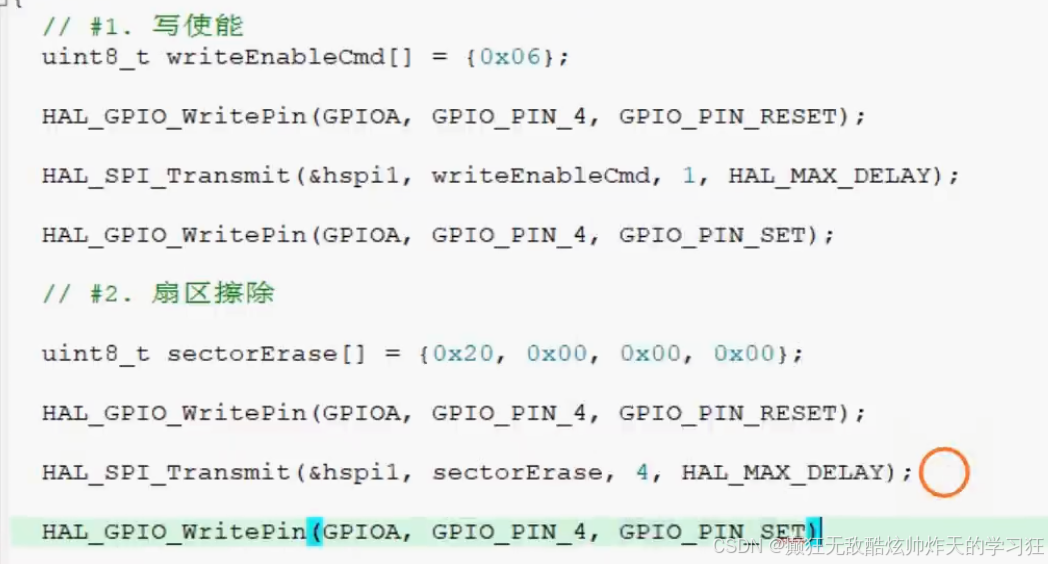

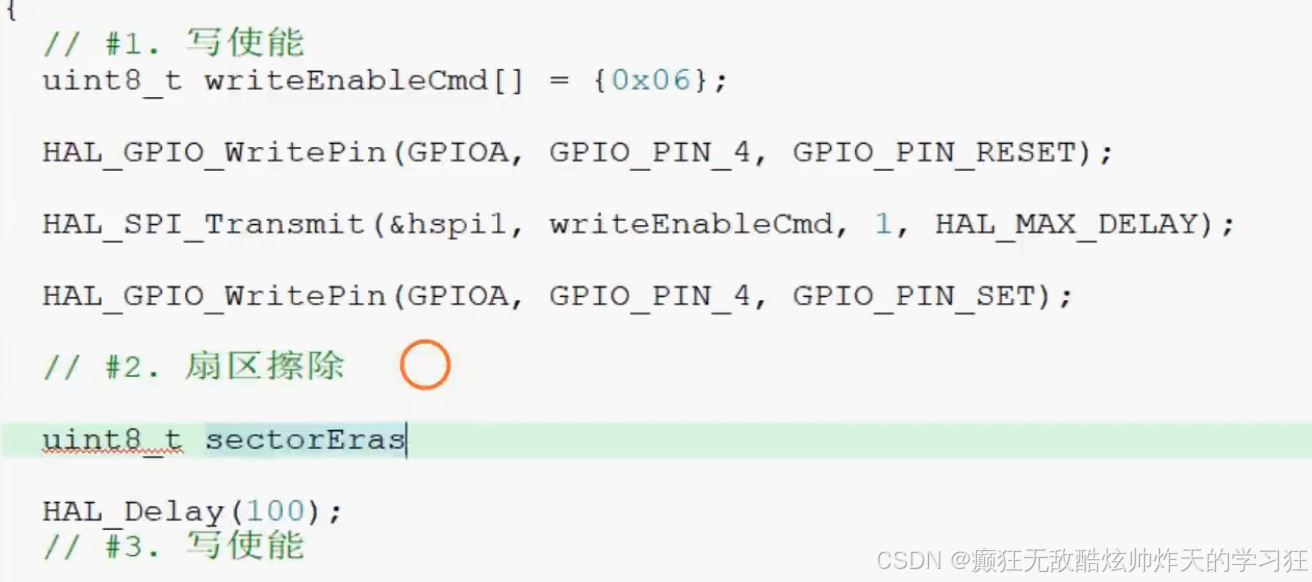

2.1 写使能：发送06是写使能指令，发送前后要片选（06是page20，w25它自己定义的）

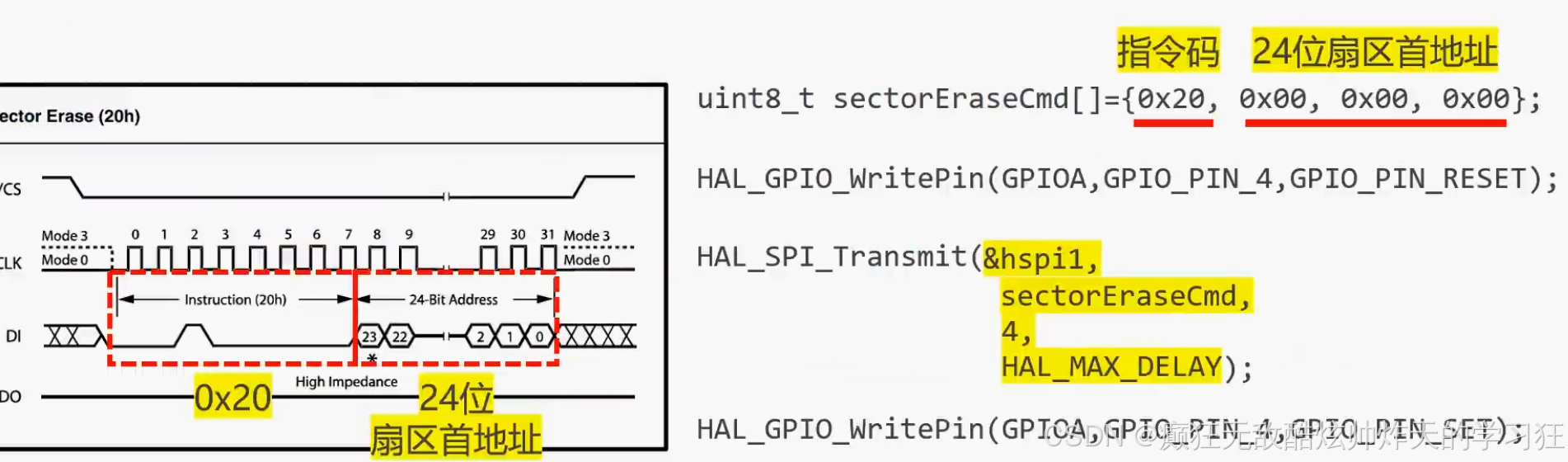

2.2，扇区擦除

扇区擦除的逻辑：先片选拉低，然后发送的内容是，指令+扇形首地址。

我来解释一下，为什么这个发送是4个字节，因为首地址是24位，一个字节是8位bit，所以24位等于3个8位，等于3个字节，加上20的规定的指令码，一共四个字节

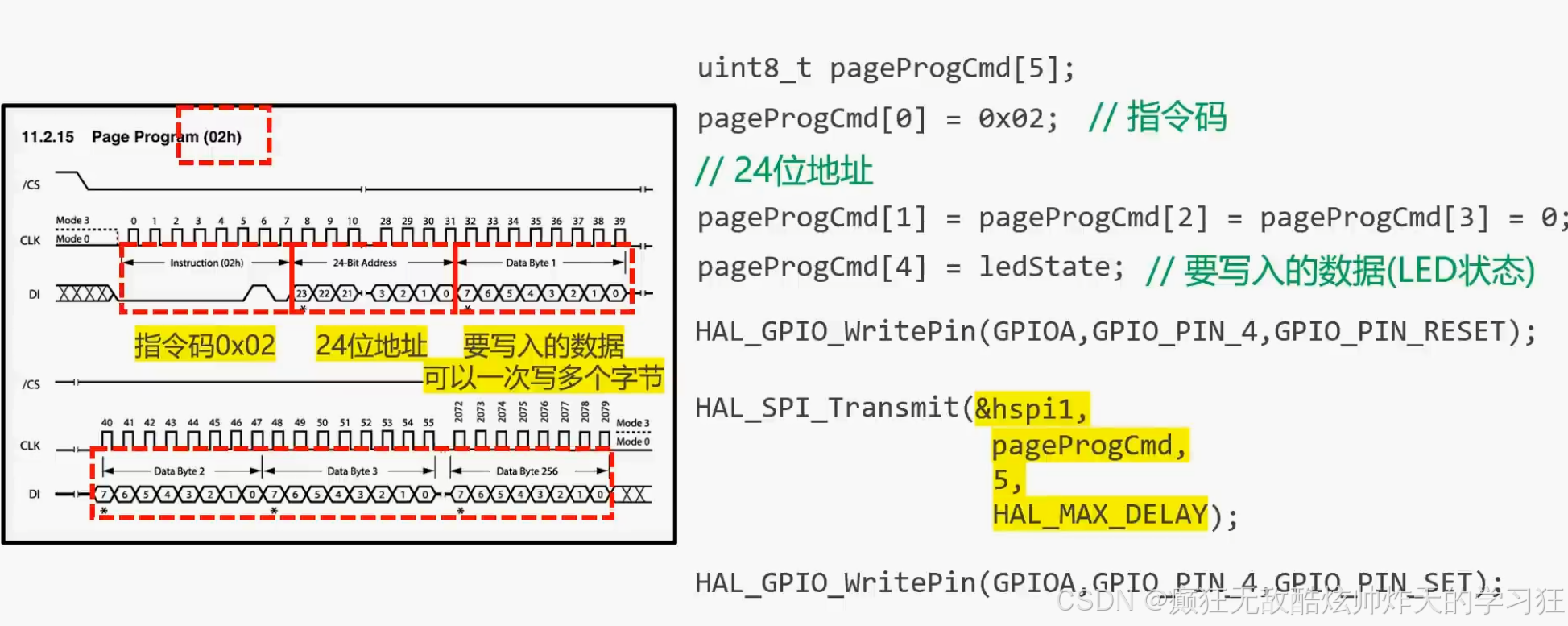

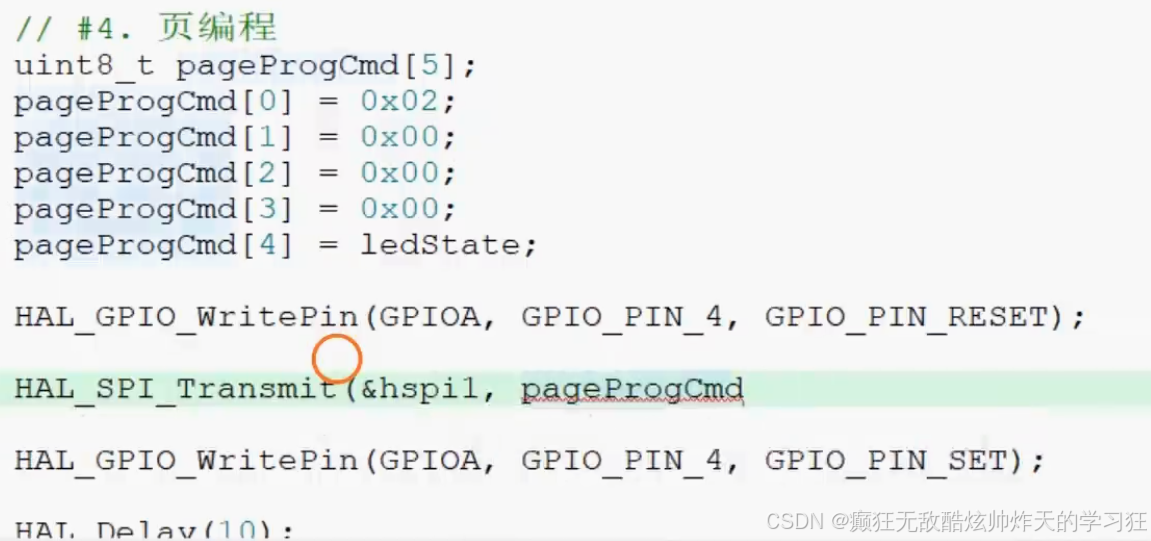

2.3 写页编程指令。

↓，这这个指令就是5个地方的组，先指令，后写的地址，再写的内容

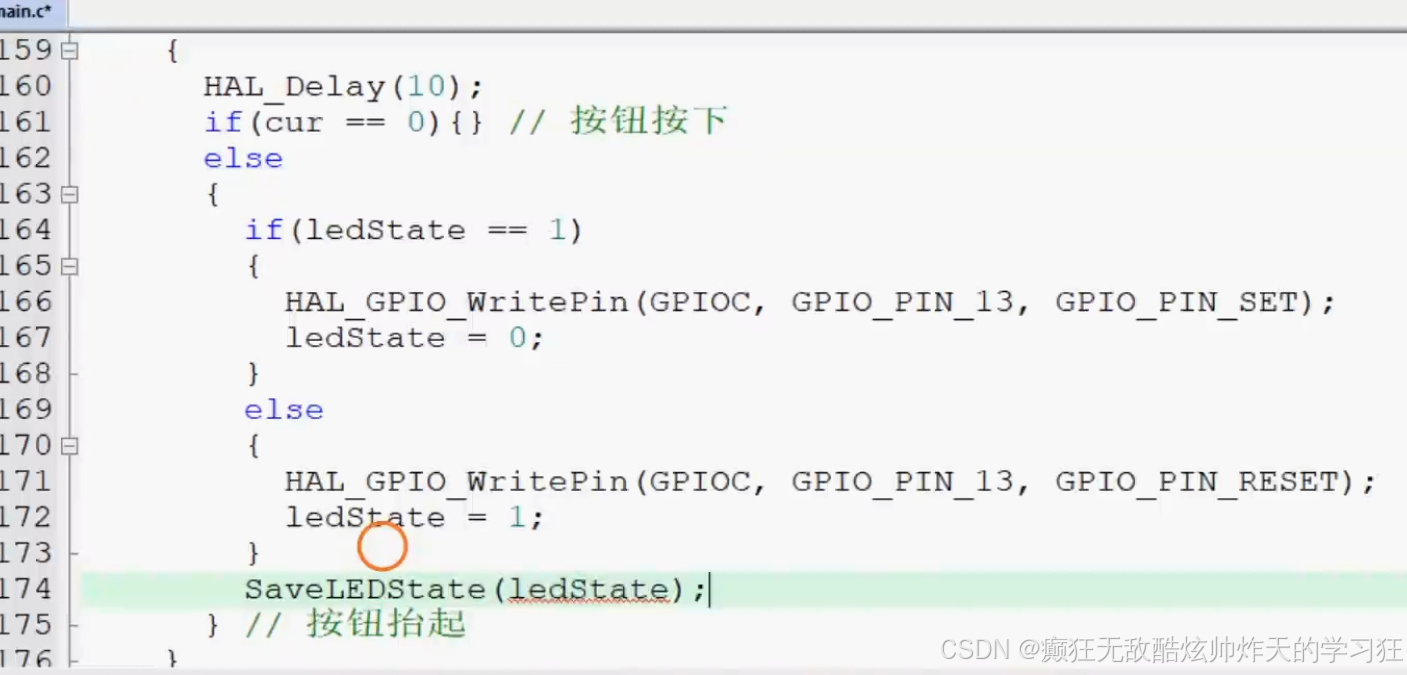

2.4 先在上一个spi文章的变化灯状态结束后，存储一下

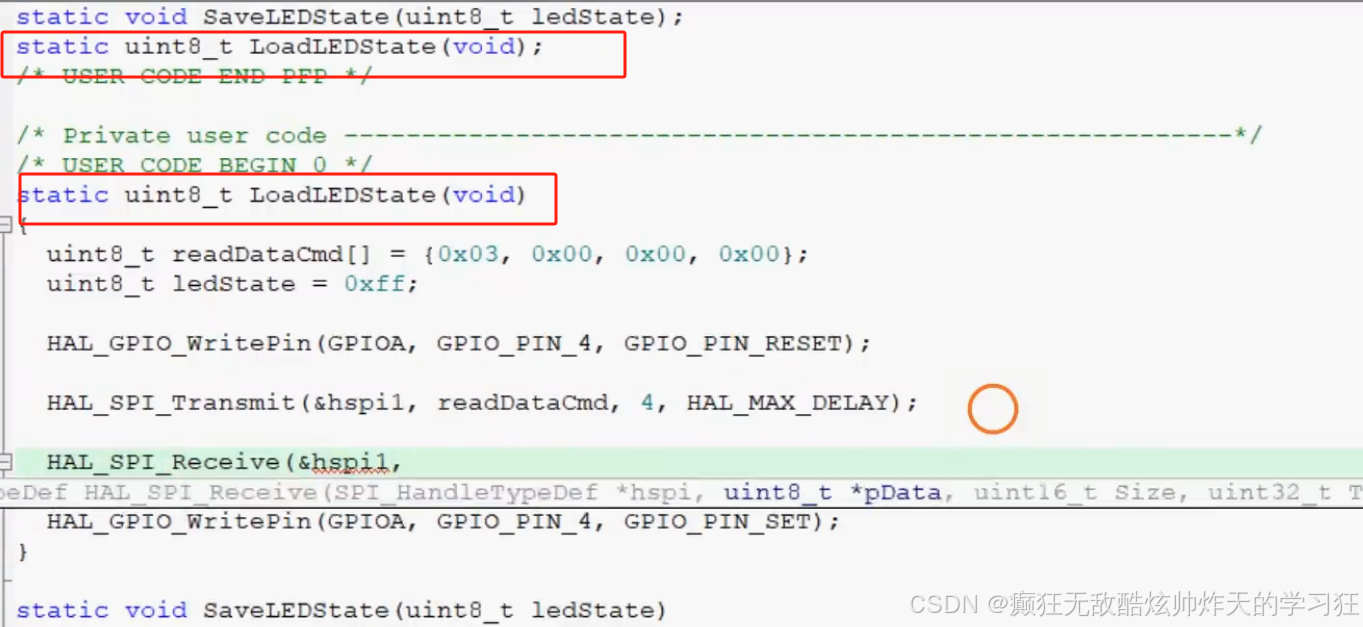

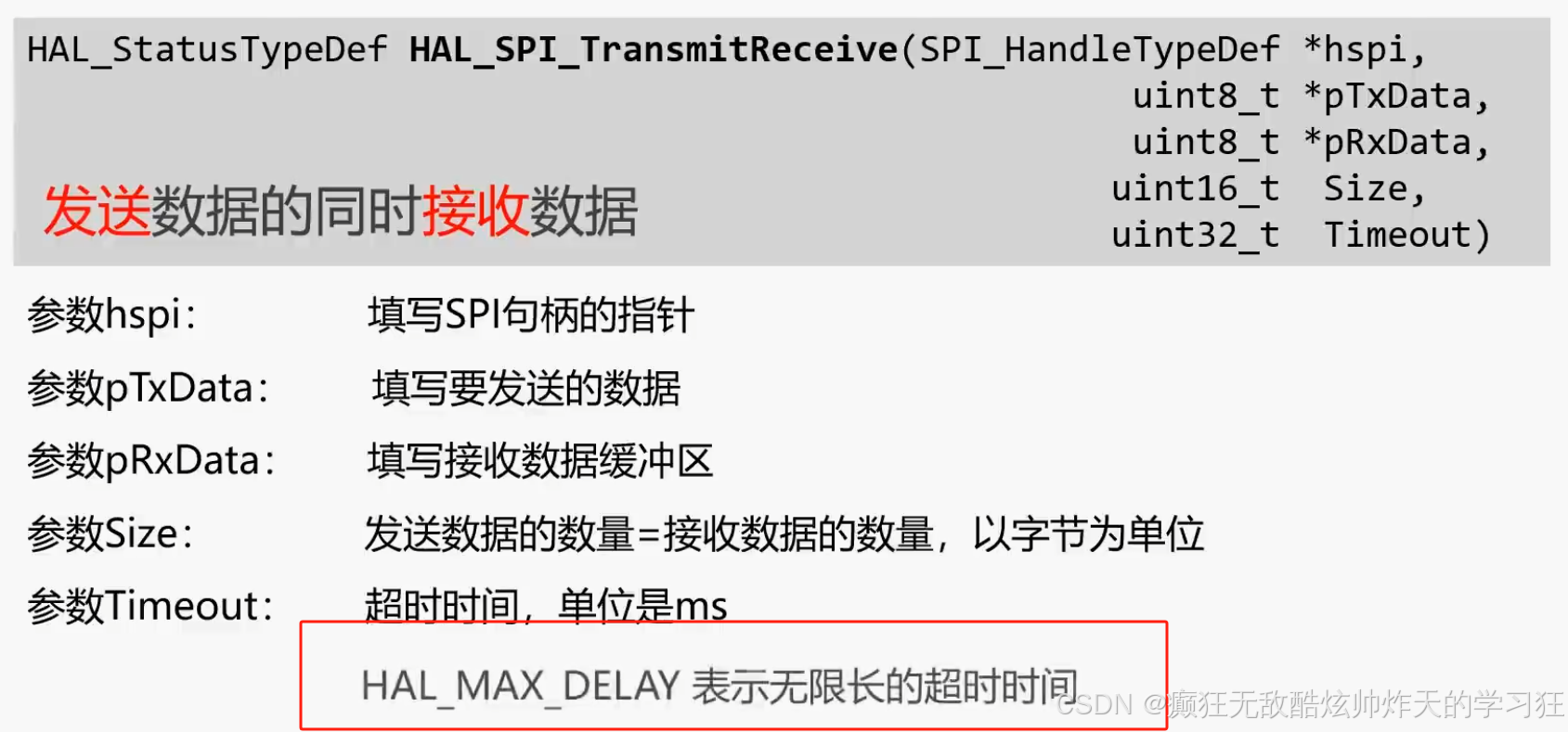

然后再之后的读取，读取的函数是：

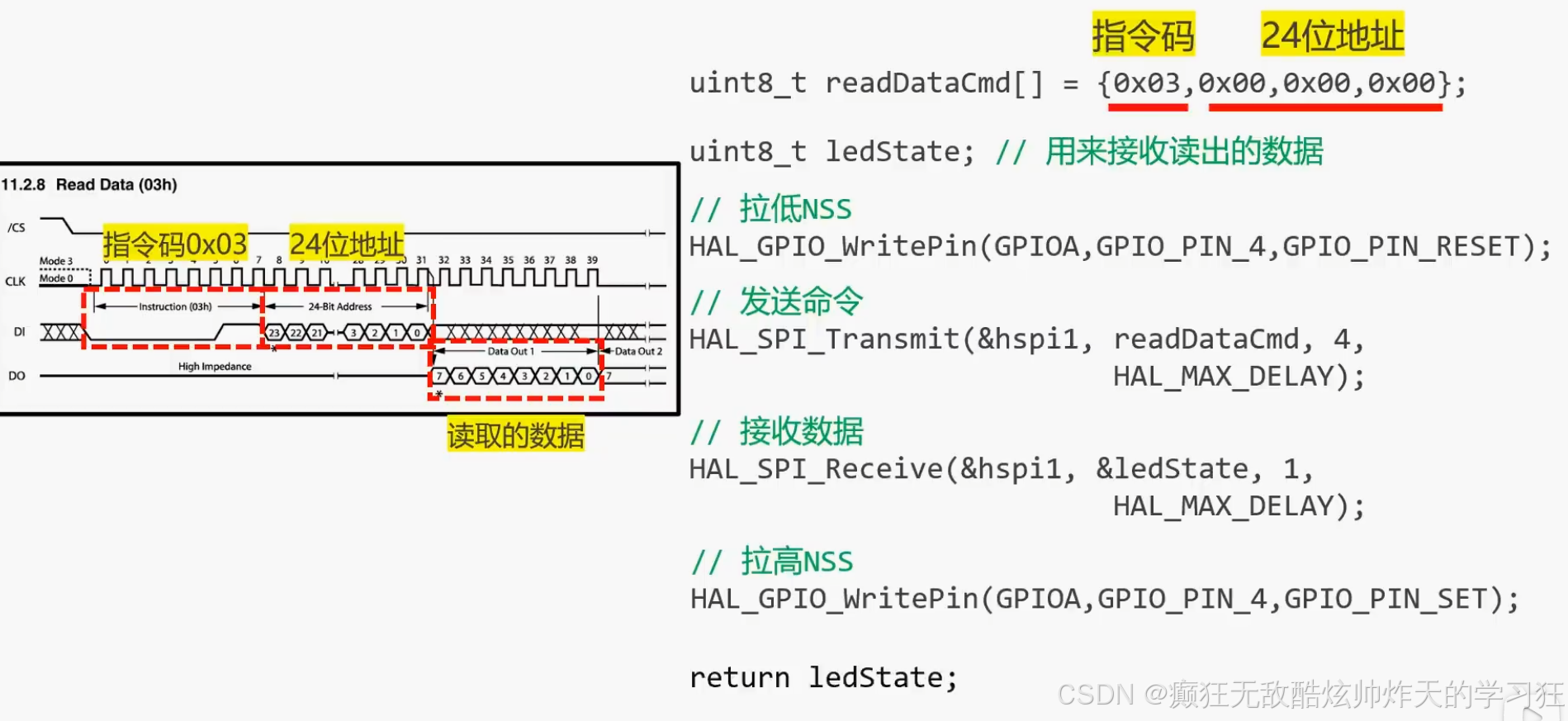

逻辑是什么：

附：

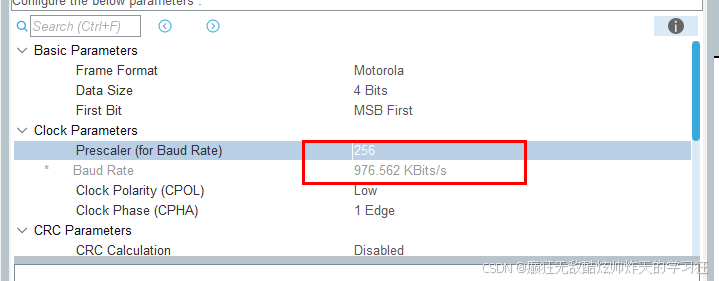

0， 前置杂乱信息（跳过先） 在设置里面，8bit对应蓝色的分割

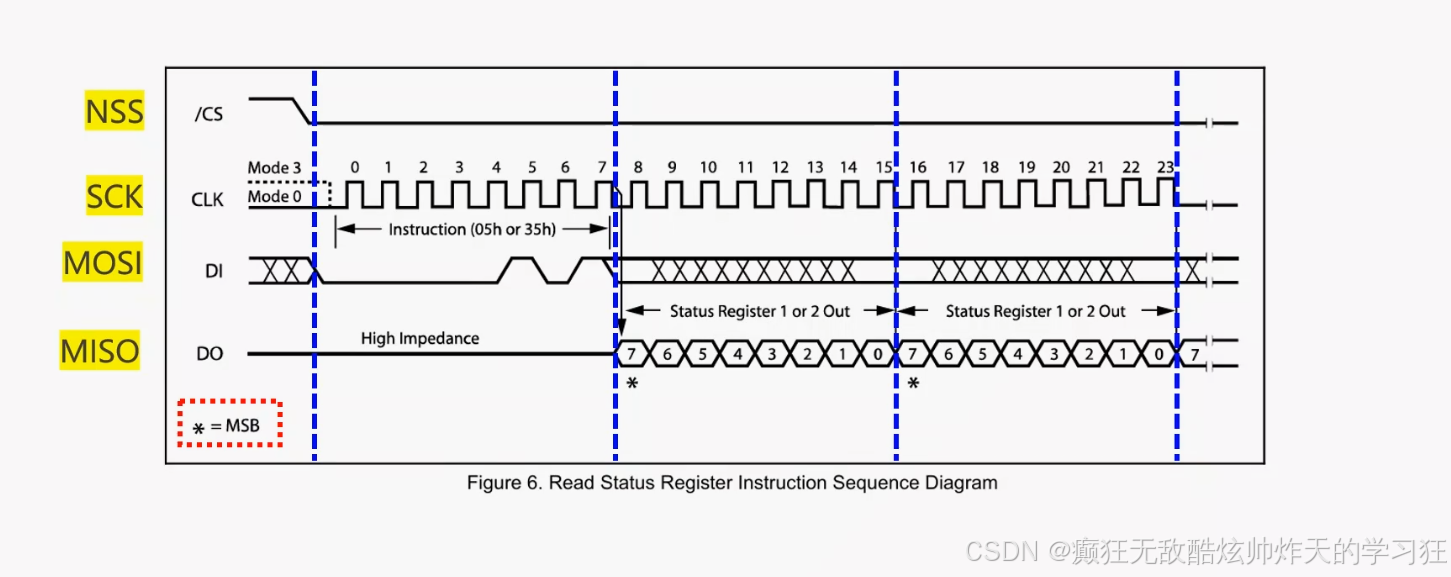

MSB first 代表高位先行，例如图中的带星的最高位

电路稳定用低波特率。。1M就可以（那我就是256分频，具体看时钟树手册）

对于clock parameters的另外两个，一个是

CPOL，就是时钟空闲时是低还是高电位

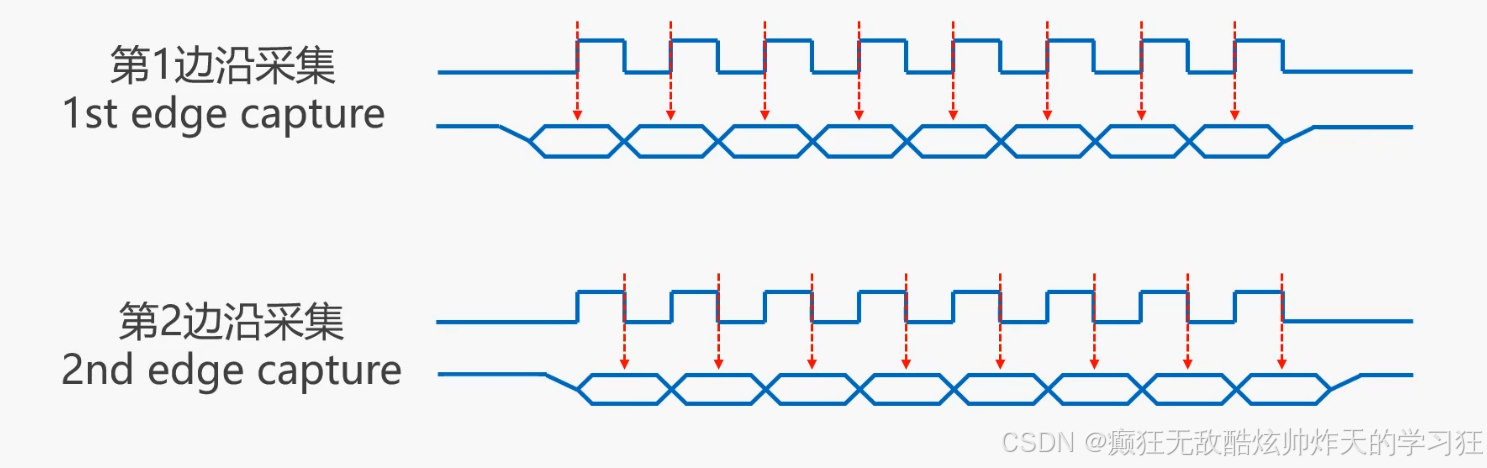

CPHA:

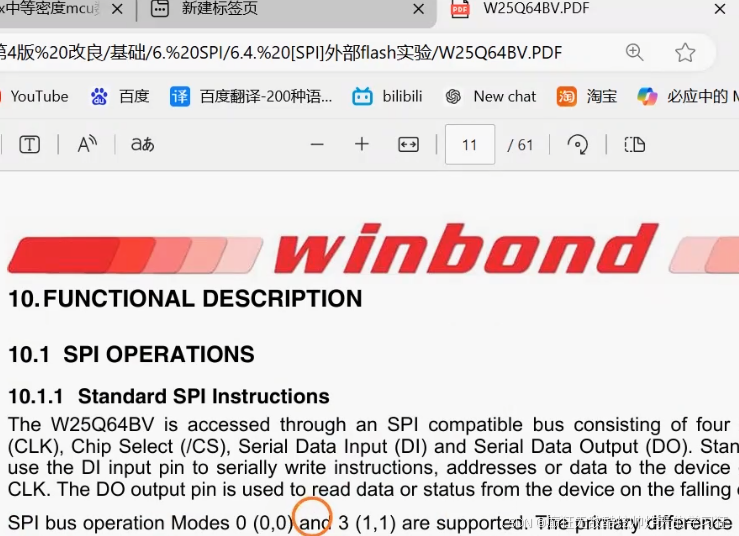

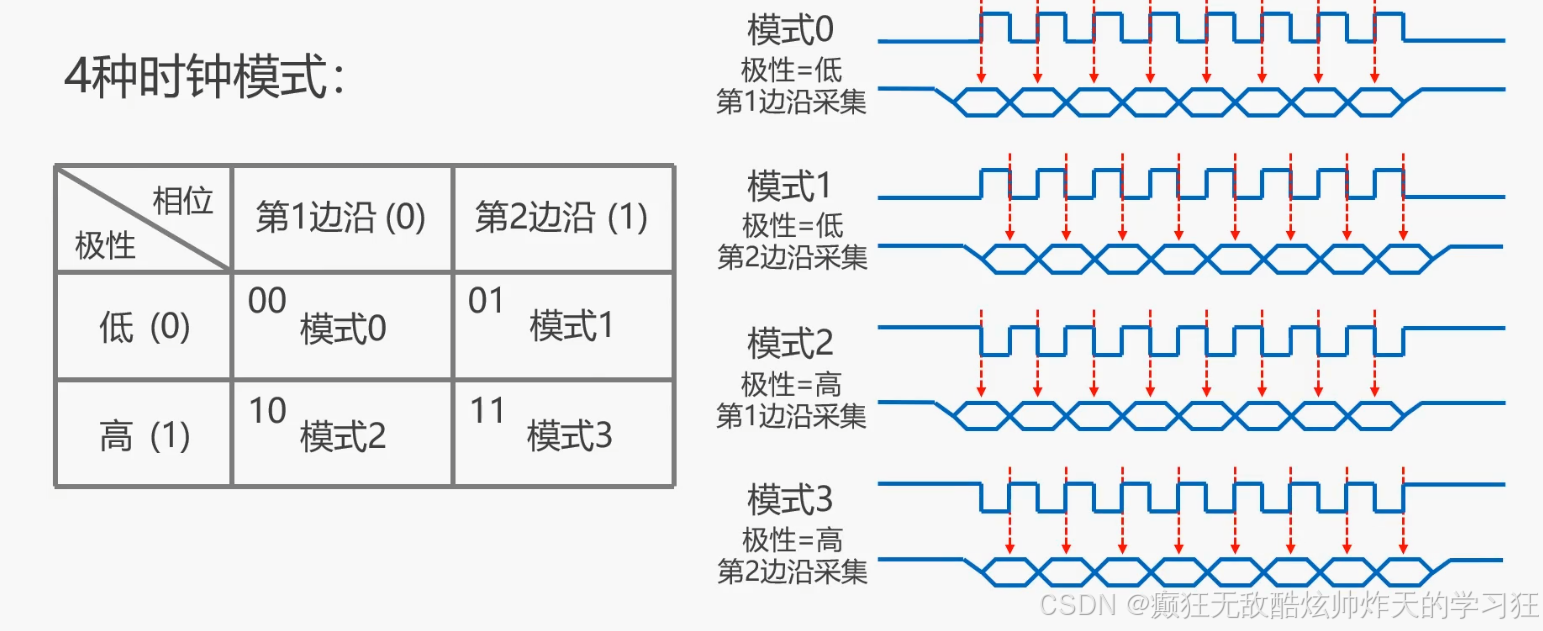

之前学过，2乘以2=4种模式，看w25q64芯片手册说明，支持0,3模式

我们选择，high ，2 edge（！！！看w25的手册来定32的这个模式啊啊！）
