华为S5700交换机堆叠配置案例

一、堆叠规划

1. 硬件要求

   • 交换机型号：同系列S5700（如S5720-28X-PWR-SI），支持iStack功能。注意：是否支持对的功能需要去华为官网查看设备是否支持。

   • 堆叠连接方式：

     • 专用堆叠端口：后置高速堆叠模块（如ES0D0G48VA00）。

     • 业务口堆叠：使用10GE/25GE端口（需绑定为逻辑堆叠端口）。

   • 堆叠线缆：高速电缆或光纤（多模/单模）。

2. 拓扑设计

   • 链型堆叠：简单但可靠性低（建议≤3台）。

   • 环形堆叠：高可靠性（推荐拓扑，需闭合环路）。

   • 软件版本

     • 所有成员交换机需运行相同VRP版本（通过display version确认）。

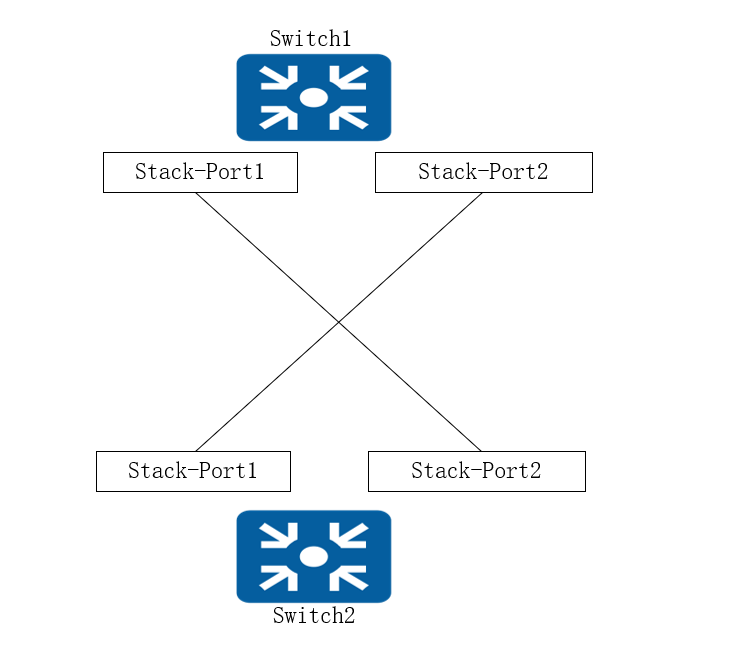

拓扑图如下：注意：（Stack-Port1需要交叉，不然堆叠无法成功）
