实验旨在理解子网划分，练习路由器配置及掌握路由器状态获取与分析。使用PacketTracer模拟器，配置包括PC0, PC1, PC2, PC3和PC4的网络，各终端需能相互ping通。PC3与PC4的IP地址分别为172.5.5.130/26和172.5.5.100/26，需设置正确网关以实现互通。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目的

1、理解子网的划分

2、练习路由器配置

3、掌握对路由器有关状态获取和分析的方法

实验仪器设备及软件

使用由 Cisco 公司提供的推出虚拟路由交换机模拟器 Packet Tracer，该模拟器可以用于设计、配置、排除网络故障。实验方案通过学习并具备一定计算机网络基础后，按照计算机网络实验指导书的要求完成相关实验内容

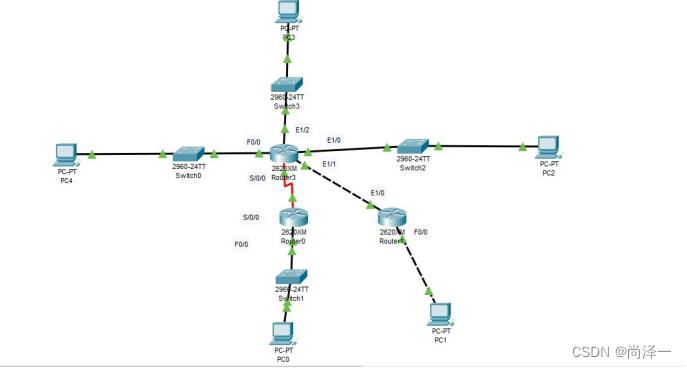

实验步骤构建如图 1 所示的拓扑图，路由器使用的是 2620XM，需要添加模块WIC-2T 和 MN-4E 模块（也可以添加其他端口）

图 1

各终端的配置如表格 1 所示

表格 1

	IP	网关
PC0	172.1.1.2/16	172.1.1.1
Pc1	172.2.2.2/16	172.2.2..1
Pc2	172.3.3.2/24	172.3.3.1
Pc3	172.5.5.130/26( 子网掩码：255.255.255.192)
PC4	172.5.5.100/26
