51单片机入门学习篇（4）-点亮一颗LED

        接下来我们开始接触51单片机的代码内容，由于51单片机的语言是直接操作寄存器来实现程序的功能，相对简单，以至于普遍的单片机教学都是从这款芯片开始。那我们废话不多说，先看本篇文章程序涉及的硬件电路部分。

电路设计：



关于单灯控制用到了两种电路：

（1）三极管驱动电路：

        NPN型三极管，基极经限流电阻与单片机引脚相连。当单片机引脚输出高电平时，三极管基极到集电极的PN结导通，以SS8050三极管为例。

（2）I/O口直接控制：

        一般情况下采用IO口来控制LED时，采用IO口灌电流(IO口做负极)的方式，正极连接5V/3.3V，这样连接避免了IO口做驱动出现驱动力不足的风险。

程序方面：

        写51的程序首先都会加一个头文件不要忘记了

，

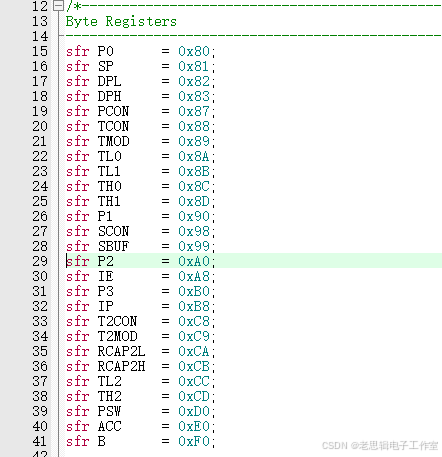

        接下来我们看头文件中的内容：

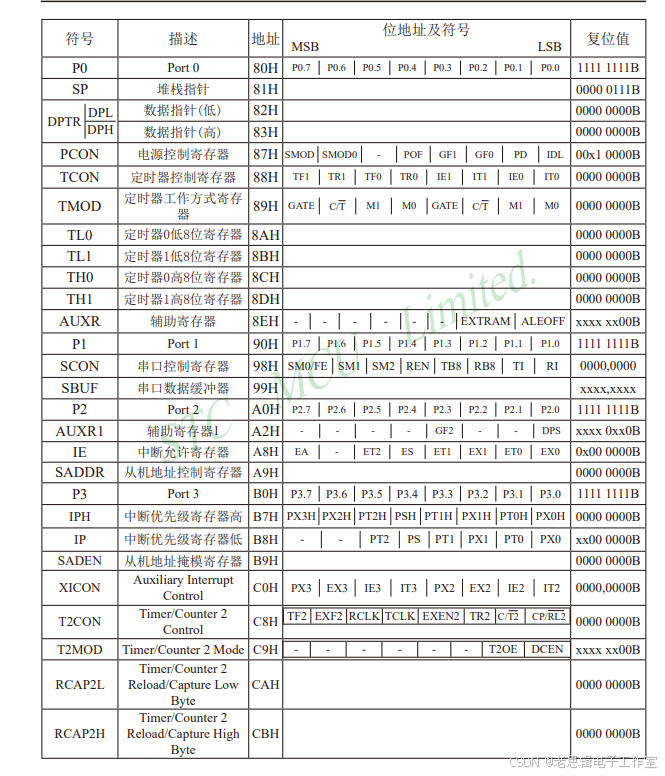

SFR统称为寄存器，后面的数字代表对应寄存器的地址，这一部分在手册中也有体现，我们直接对寄存器进行操作，就可以控制单片机去实现想要实现的操作

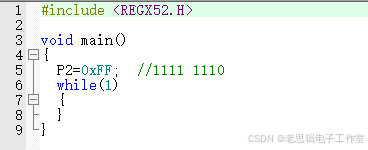

我们操作P2口寄存器，当P20为低电平，P21为高电平时，我们设计的两个电路的LED都可以点亮，程序方面体现为：

通过以上操作，就可以点亮LED灯了。快去操作一下吧
