1、UART串口实验

        uart：通用异步收发传输器，是设备之间进行异步通信的模块(硬件) 负责处理数据总线和串行口的串/并转换，并规定了通信方式，uart可以实现全双工的通信（发送和接收)，通过两根信号线完成（Tx，Rx) 使用uart进行通信时，通常需要添加—个合适的电平转换器。

1.1、通信方式

• 串行:每位数据，依次顺序传输

• 并行：多位数据，齐头并进同时传输

• 单工：规定只能由一端发送到另一端，规定了发送方和接收方

• 半双工：可以进行双向通信，但是同一时刻只能完成发送或接收一个操作 ​ 全双工：可以同时进行双向通信

• 同步：发送方在发送数据时，同时会发送一个同步的时钟信号，用于同步发送方和接收方的数据采样频率

• 异步：异步通信是以字节为单位发送，同一个字符中的相邻两位的时间间隔是固定的，不同的字符间的时间间隔不确定，发送方和接收方进行确定以固定（相同）的频率进行采样

2、UART资料查询

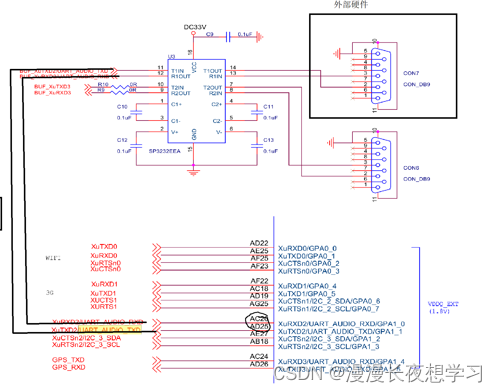

2.1、电路原理图

​



硬件设备连接：

                通信设备             芯片

                Tx----------------------Rx

                Rx-------—------------TX

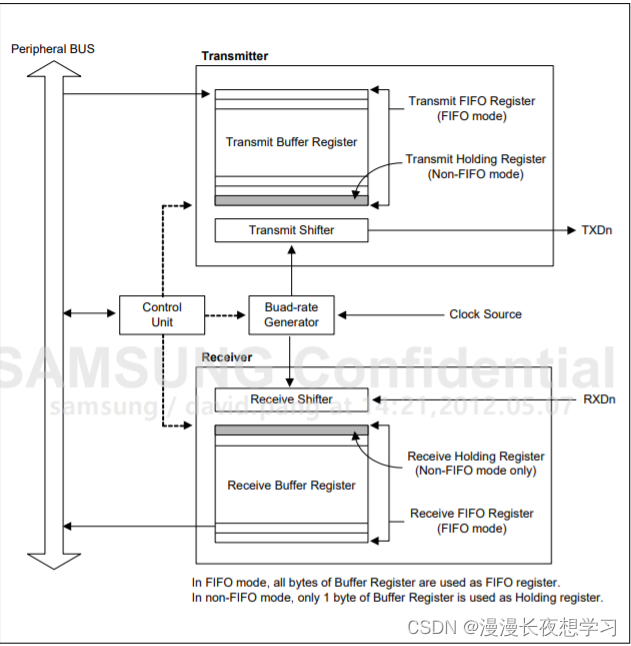

2.2、UART框图

​



传输的数据帧是可编程的，由线路控制指定位组成

控制指定位

• 1个起始位

• 5至8个数据位

• 可选的奇偶校验位

• 1到2个停止位

2.3、UART AFC接口
