【嵌入式】stm32通过I2C接口进行温湿度（AHT20）的采集

一、I2C总线协议

1.I2C简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

在CPU与被控IC之间、IC与IC之间进行双向传送，高速IIC总线一般可达400kbps 以上。

注意IIC是为了与低速设备通信而发明的，所以IIC的传输速率比不上SPI

I2C主要功能
1.只需要两条总线；
2.没有严格的波特率要求，例如使用RS232，主设备生成总线时钟；
3.所有组件之间都存在简单的主/从关系，连接到总线的每个设备均可通过唯一地址进行软件寻址；
4.I2C是真正的多主设备总线，可提供仲裁和冲突检测；

2.I2C物理层

物理层

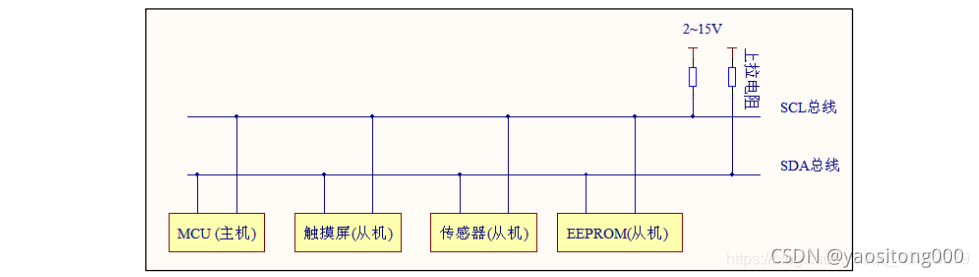

I2C是一个支持设备的总线。可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。对于I2C 总线，只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。

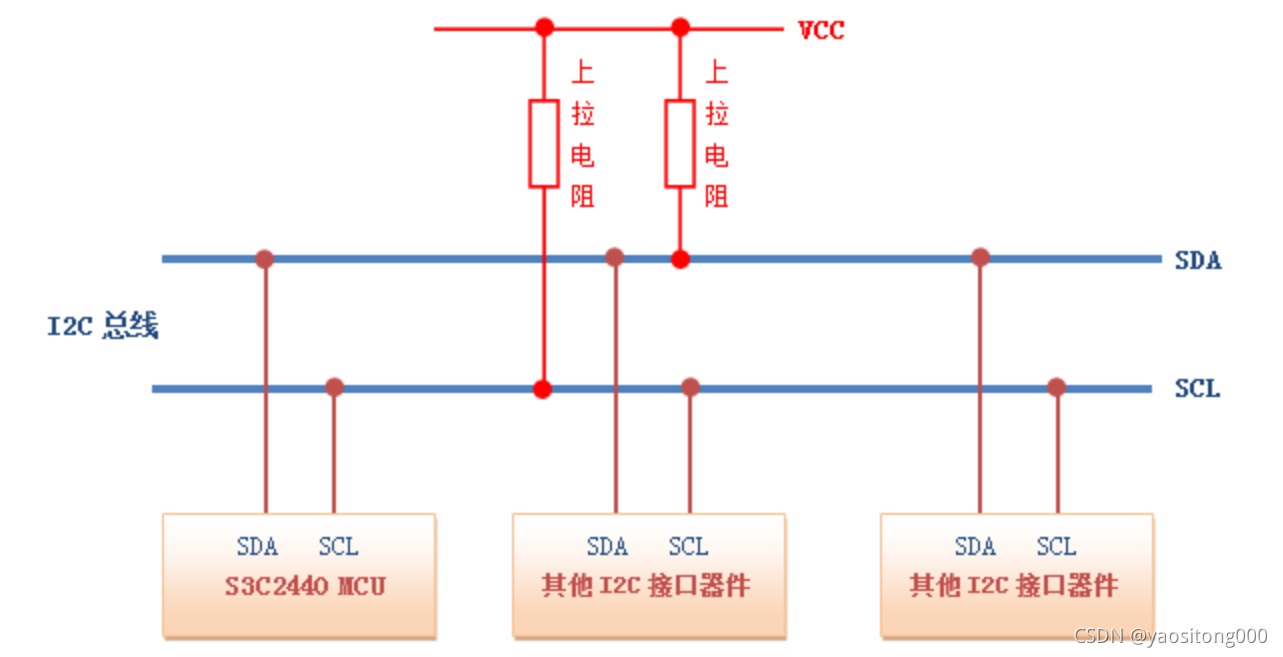

I2C 通讯设备常用连接方式

3.I2C协议层

I2C 总线在传送数据过程中共有三种类型信号， 它们分别是：开始信号、结束信号和应答信号。

开始信号SCL 为高电平时，SDA 由高电平向低电平跳变，开始传送数据。
结束信号SCL 为高电平时，SDA 由低电平向高电平跳变，结束传送数据。
应答信号接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，表示已收到数据。CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU 接收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为受控单元出现故障。

这些信号中，起始信号是必需的，结束信号和应答信号，都可以不要。
通讯的起始和停止信号
