7-2 脉宽调制器建模与标准电路模型

1脉宽调制器建模

        脉宽调制器模块产生一个逻辑信号δ(t)，该信号命令转换器功率晶体管接通和关断。逻辑信号δ(t)是周期性的，频率为fs，占空比为d(t)。脉宽调制器的输入是模拟控制信号vc(t)。脉宽调制器的作用是产生与模拟控制电压vc(t)成正比的占空比d(t)。一个简单的脉宽调制器电路如图1所示，其工作原理如图2所示。

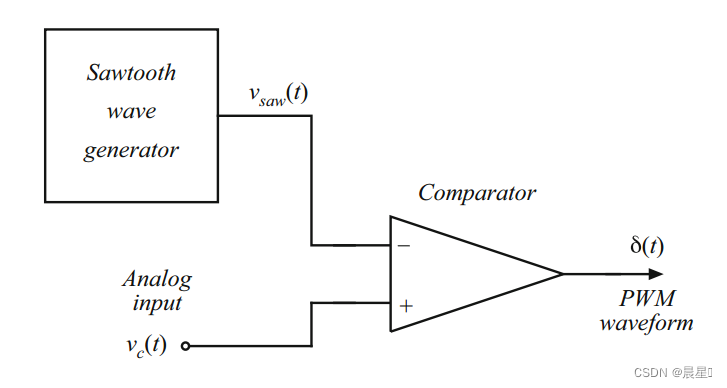

图1

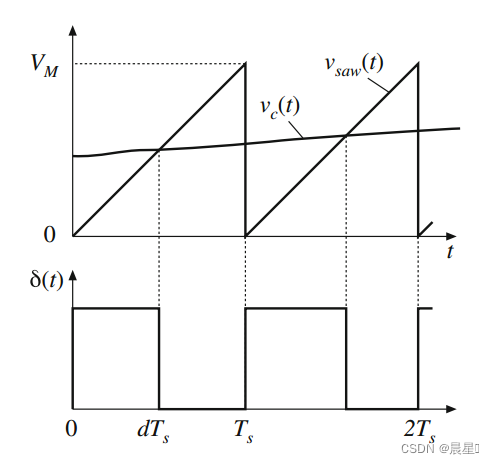

图2

        脉宽调制器把控制电压Vc（t）与锯齿波Vsaw(t)进行比较，当控制电压大于锯齿波时，输出逻辑高电平，当控制电压小于锯齿波时，输出逻辑低电平。设定锯齿波最大值为VM，则有

2标准电路模型

        转换器包含一个电源输入端口vg(t)和一个控制输入端口d(t)，以及一个电源输出端口和电压v(t)的负载。根据其物理特性，标准模型的构建过程如下图。其中（a&
