电机控制常见面试问题（二十一）

一、电机控制零矢量的意义

在电机控制中，零矢量（Zero Vector）是三相逆变器的一种特殊开关状态，其核心意义在于优化调制过程、降低损耗并提升系统性能。以下是其具体作用和应用场景：

1. ​扩展电压调制范围
​背景：三相逆变器通过8种开关状态输出不同的电压矢量（6个非零矢量 + 2个零矢量）。零矢量对应三相输出电压均为零的状态。
​作用：在空间矢量脉宽调制（SVPWM）​中，零矢量被用来调整输出电压的平均值。通过插入零矢量，可以合成更接近正弦波的输出电压，从而扩展调制比的范围（理论上可达15%的过调制能力）。

2. ​降低开关损耗
​原理：逆变器的开关动作（如IGBT或MOSFET的导通/关断）会产生损耗。零矢量期间，所有开关器件处于同一状态（全开或全关），此时无切换动作。
​效果：合理插入零矢量可减少开关频率，从而降低开关损耗，提高系统效率，尤其在低速或轻载时效果显著。
3. ​抑制谐波与转矩脉动
​谐波分析：零矢量的引入可以调整三相电压的对称性，减少输出电压中的低次谐波（如3次、9次谐波），从而降低电机电流的畸变。
​转矩控制：在磁场定向控制（FOC）中，零矢量的合理应用能减小电流环控制的稳态误差，进而抑制转矩脉动，提升运行平稳性。
4. ​实现中性点偏移补偿
​应用场景：在永磁同步电机（PMSM）或感应电机中，若直流母线存在中点电压偏移，零矢量可用于动态调整各相电压分配，平衡中性点电位，避免电机不对称运行。
5. ​简化控制算法
​调制灵活性：零矢量为矢量调制提供了数学上的便利。例如，在SVPWM中，通过零矢量的时间分配，可简化占空比计算，快速生成对称的PWM波形。

总结
零矢量的核心意义在于平衡效率、性能和可靠性：
✅ ​效率提升：减少开关损耗；
✅ ​输出质量优化：降低谐波，改善波形；
✅ ​控制简化：辅助调制算法实现；
✅ ​系统稳定性：抑制谐波对电机的负面影响。

理解零矢量的作用对设计高效、高可靠性的电机驱动系统至关重要。

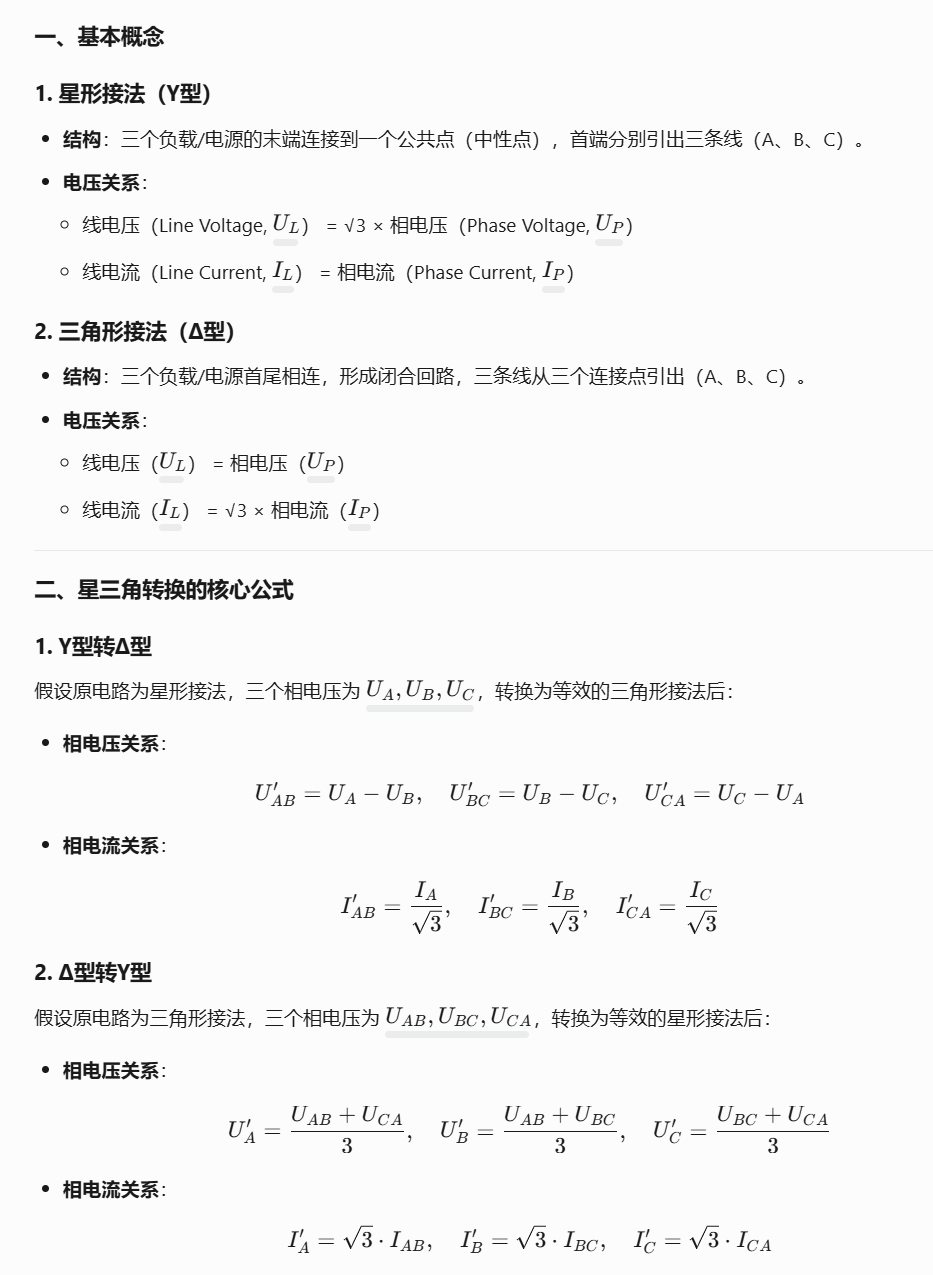

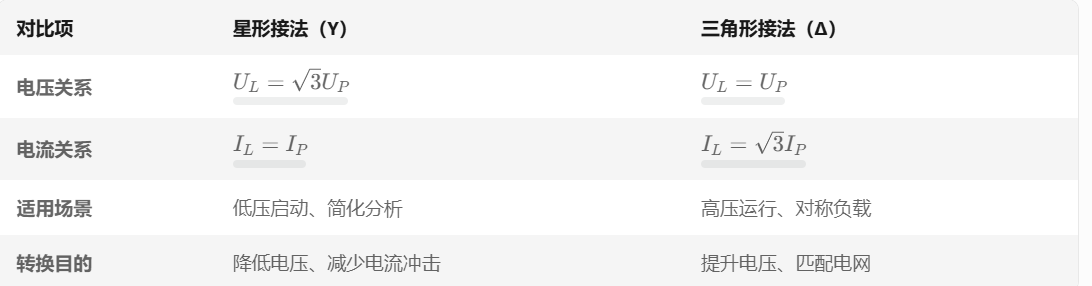

二、星三角变换

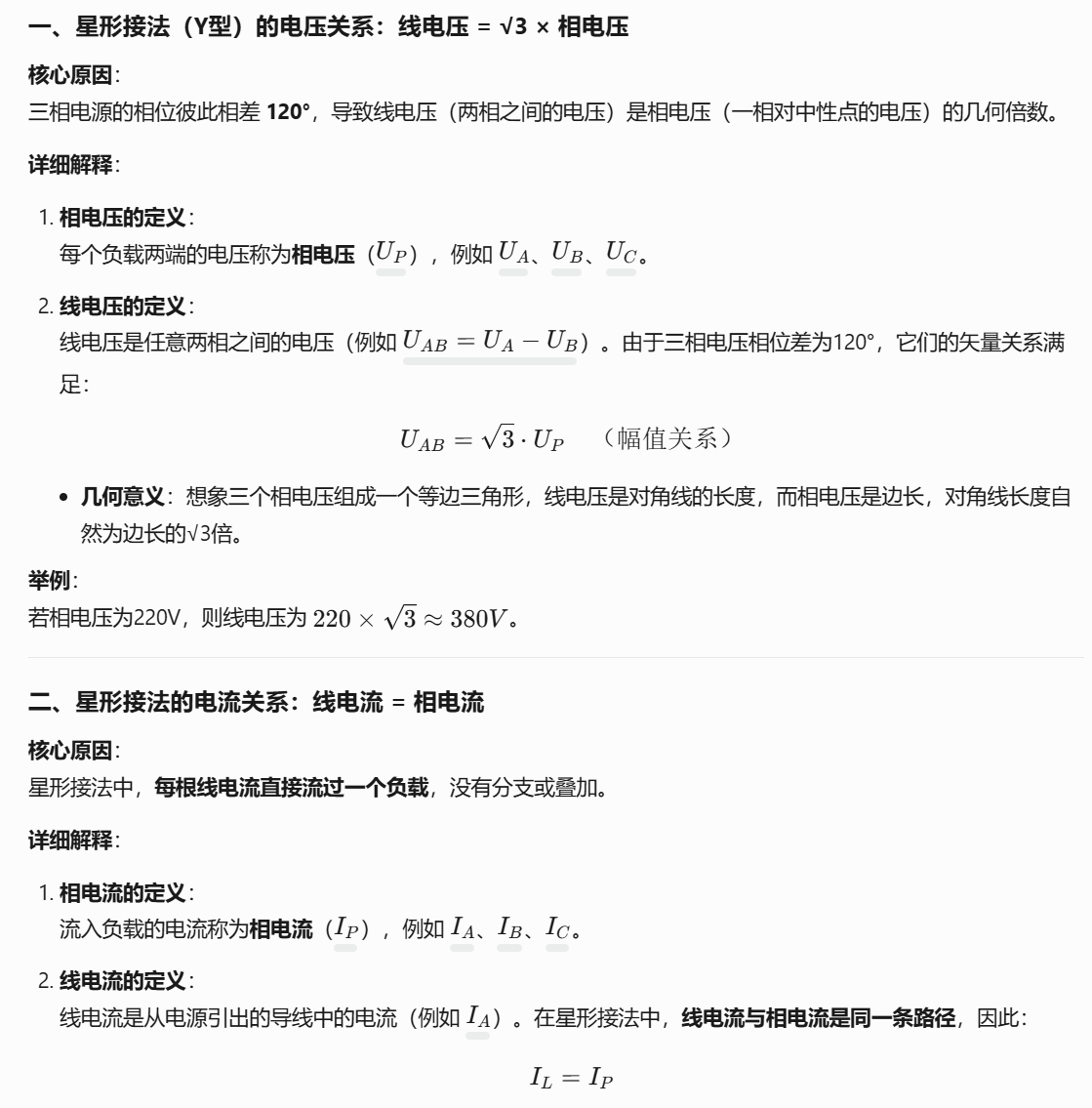

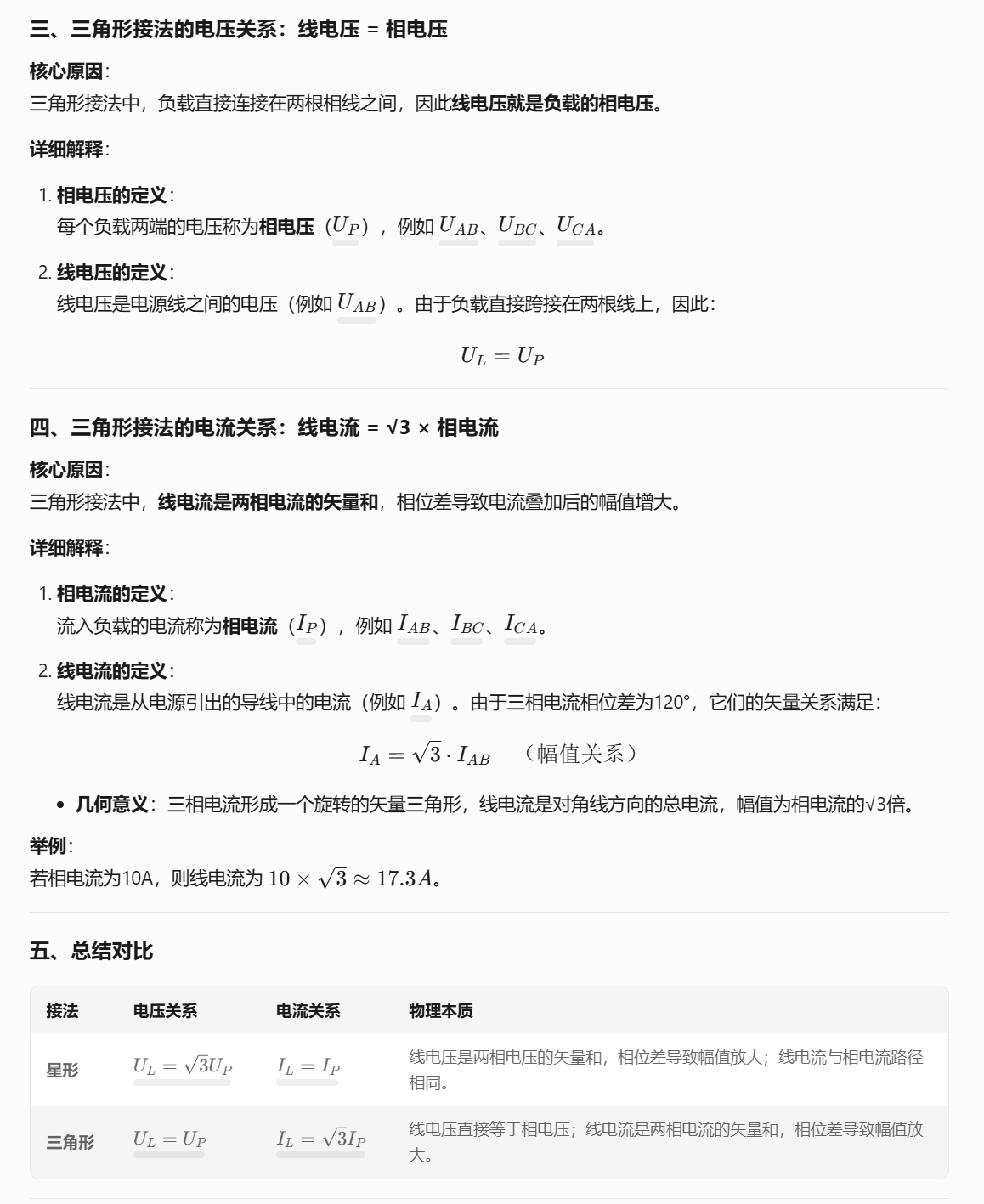

​为什么星形接法和三角形接法会有这样的电压电流关系？

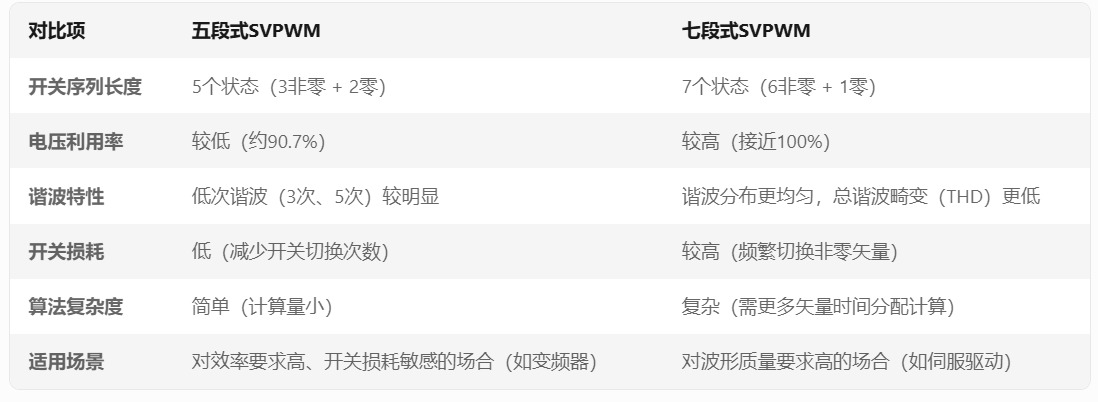

三.五段式SVPWM和七段式SVPWM对比

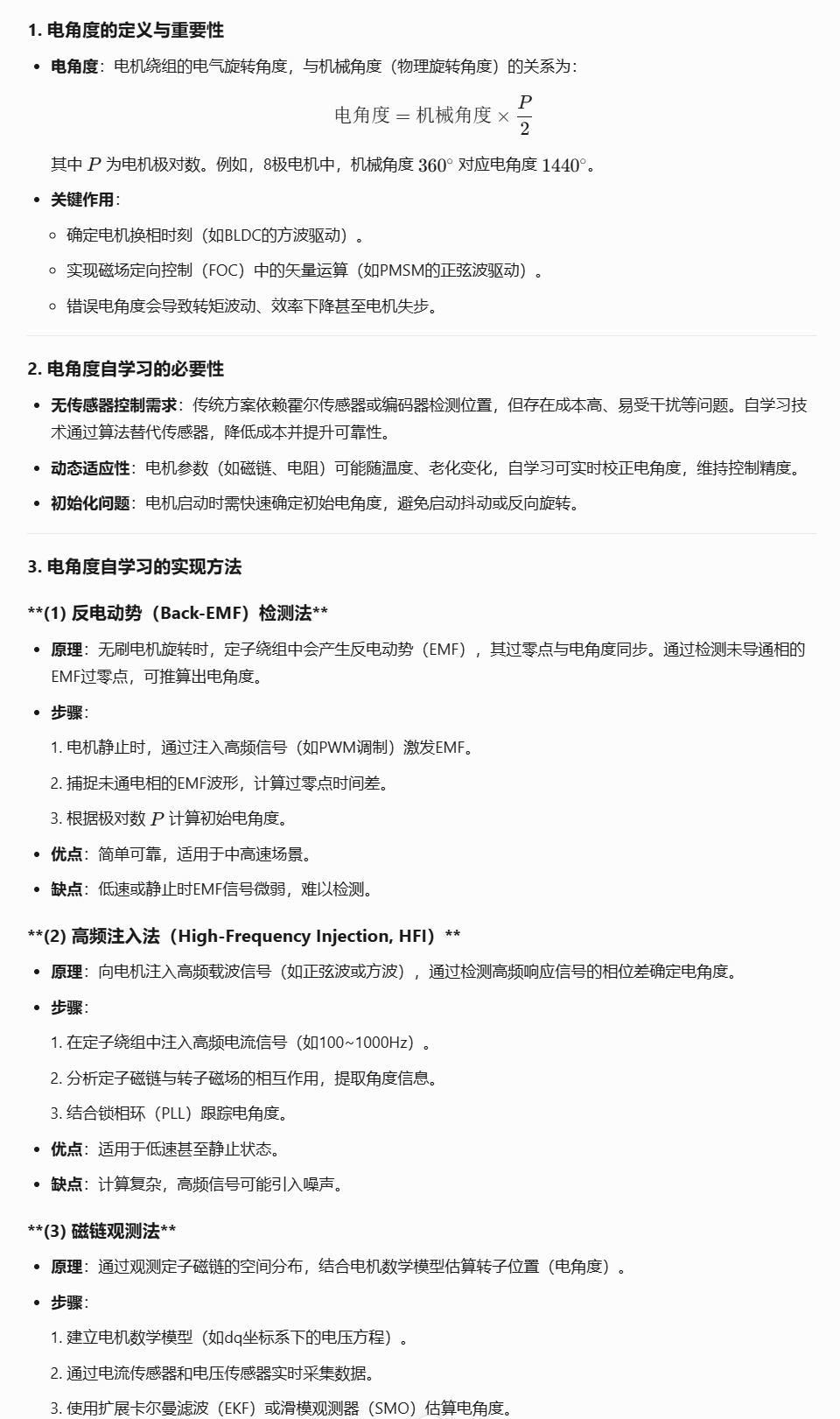

四.电角度自学习
