ArcGIS基础实验操作100例--实验50以栅格分区裁剪面要素

本实验专栏参考自汤国安教授《地理信息系统基础实验操作100例》一书

实验平台：ArcGIS 10.6

实验数据：请访问实验1（传送门）

高级编辑篇--实验50 以栅格分区裁剪面要素

目录

一、实验背景

二、实验数据

三、实验步骤

（1）将栅格数据转为整型

（2）重分类栅格分区

（3）栅格转矢量面数据

（4）裁剪矢量图层

---

一、实验背景

基于地理数据进行空间分析时，常需要同时处理矢量数据与栅格数据。而受数据结构的限制，栅格数据无法直接对矢量数据进行裁剪操作，必须间接地将栅格范围转为矢量格式，才能实现矢量裁剪操作。而栅格数据转矢量数据时，必须确保栅格数据为整型数据，若为浮点型，必须先转为整型后方可转矢量数据。

本实验讲述使用地理信息系统软件实现栅格分区裁剪矢量面的方法，将栅格分区转为矢量数据，对面要素进行裁剪。读者通过实验练习，应能够理解矢量与栅格数据结构的差异性，堂握对不同数据格式的数据讲行外理的方法。

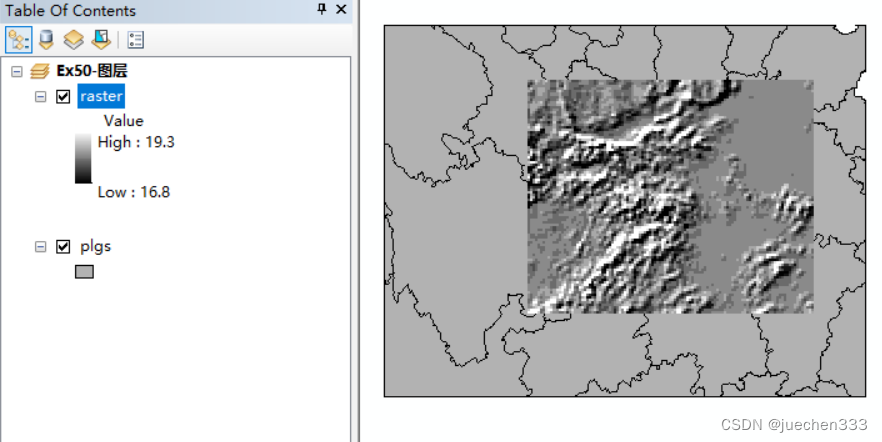

二、实验数据

图层名称	格式	坐标系	说明
raster	GRID栅格	Krasocsky_1940_Lambert_Conformal_Conic	用于裁剪矢量面数据
plgs	Shapefile面要素	GCS_Beijing_1954	用于测试栅格数据裁剪

直接双击文件Ex50.mxd即可打开

三、实验步骤

（1）将栅格数据转为整型

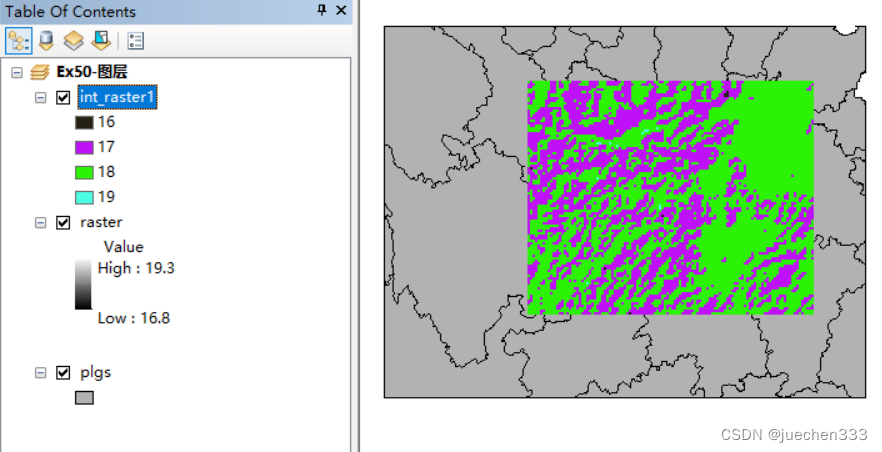

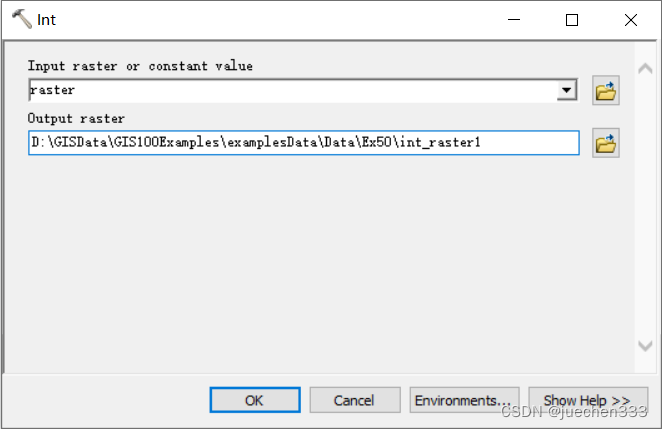

在ArcToolbox 中，打开【Spatial Analyst Tools】→【Math】→【Int】对话框，【Input raster or constant value】设置为“raster”，【Output raster】设置为“int_raster”；点击【OK】，得到整型栅格。

（2）重分类栅格分区

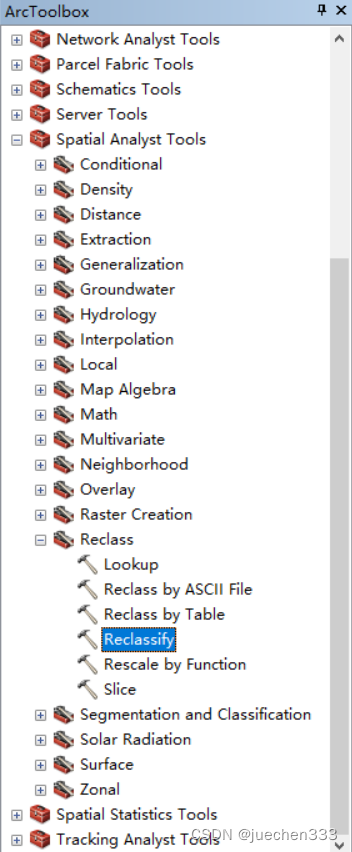

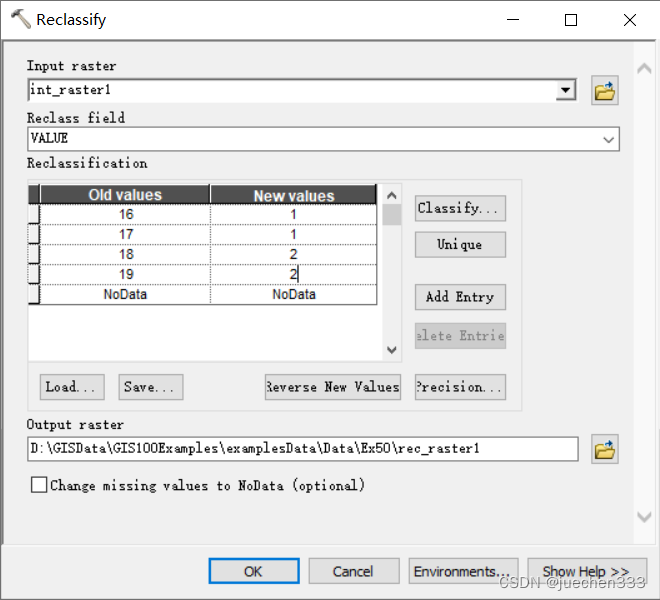

将取整后的栅格数据按照值为16~17和18～19分为两个区域；打开【Spatial Analyst Tools】→【Reclass】→【Reclassify】对话框，【Input raster】设置为“int_raster”，【Reclass field】设置为“VALUE”，分别将值16和17设置为新值“1”，值18和19设置为新值“2”，【Output raster】设置为“rec_raster”。点击【OK】，得到重分类的栅格分区数据。

注：本例为说明转矢量面数据的栅格必须为整型，所以增加步骤（1）。为方便操作，本例中可以直接跳过步骤（1）进行重分类操作，但新值必须也为整型。

（3）栅格转矢量面数据

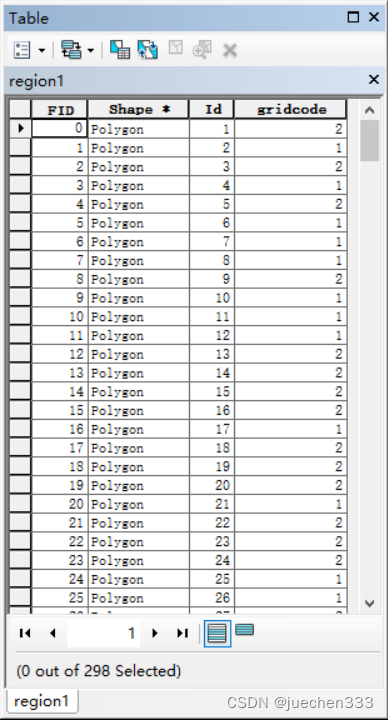

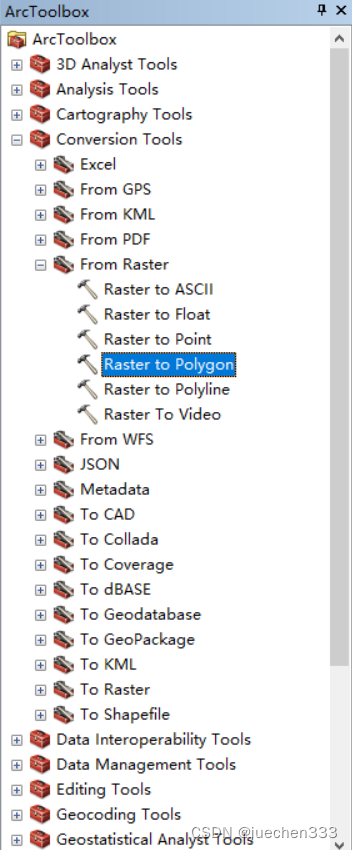

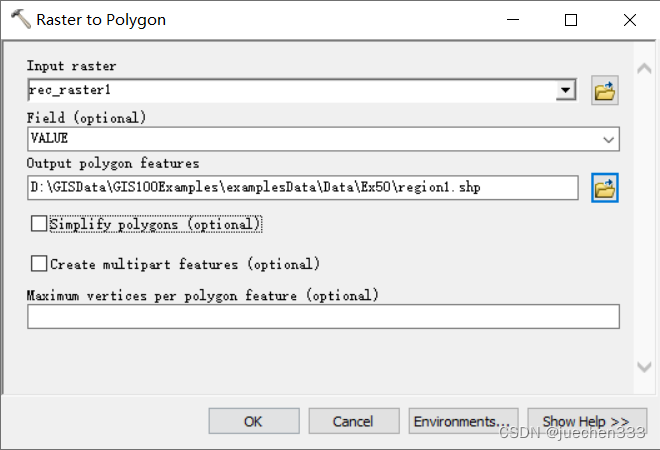

打开【Conversion Tools】→【From Raster】→【Raster to Polygon】对话框，【Input raster】设置为“rec_raster”，【Field】设置为“VALUE”，【Output raster features】设置为“region”，取消【Simplify polygons】选项；点击【OK】，得到矢量面数据。查看region图层的属性表，字段GRIDCODE 对应于栅格value字段。

（4）裁剪矢量图层

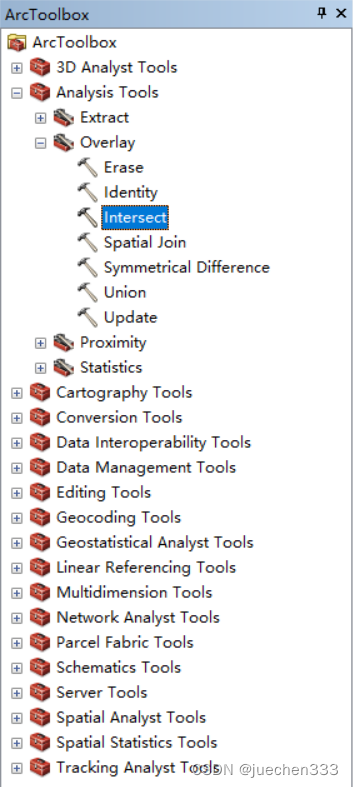

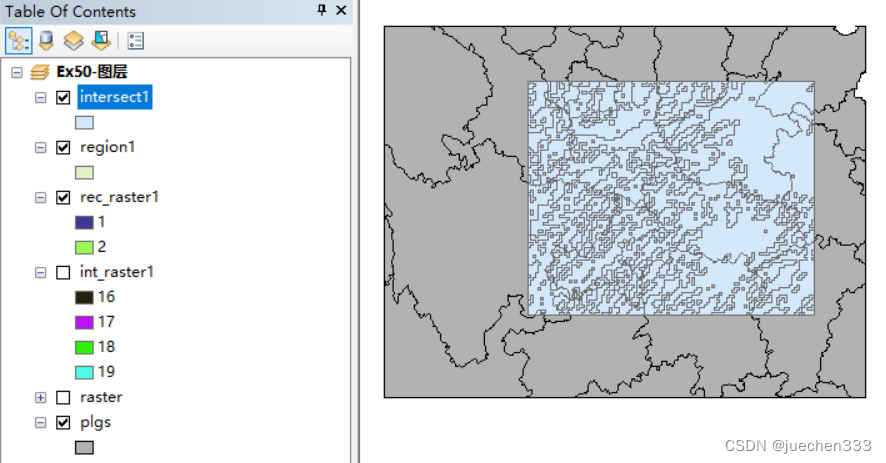

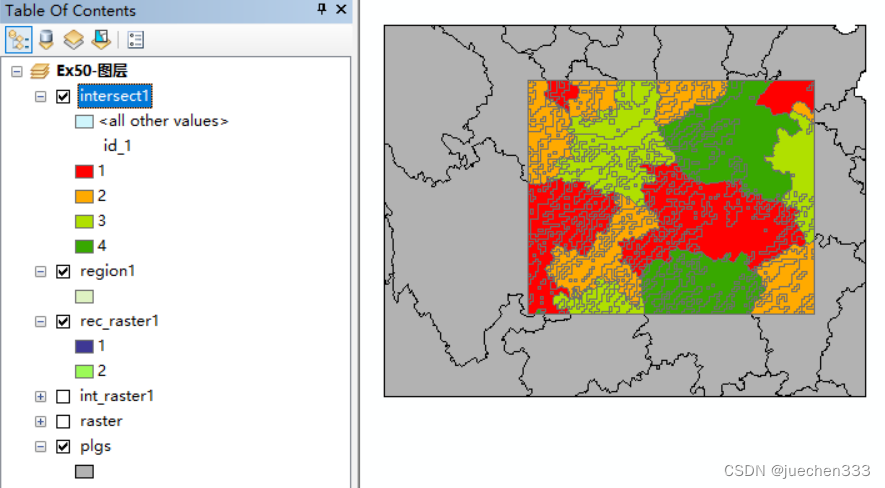

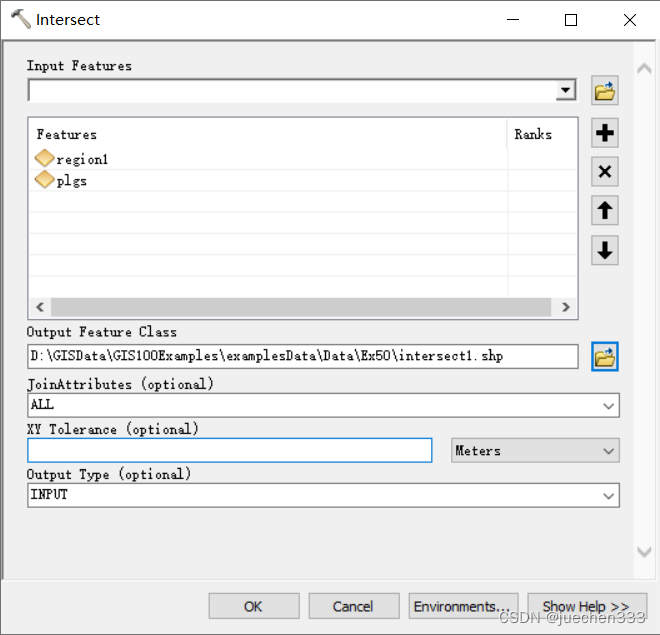

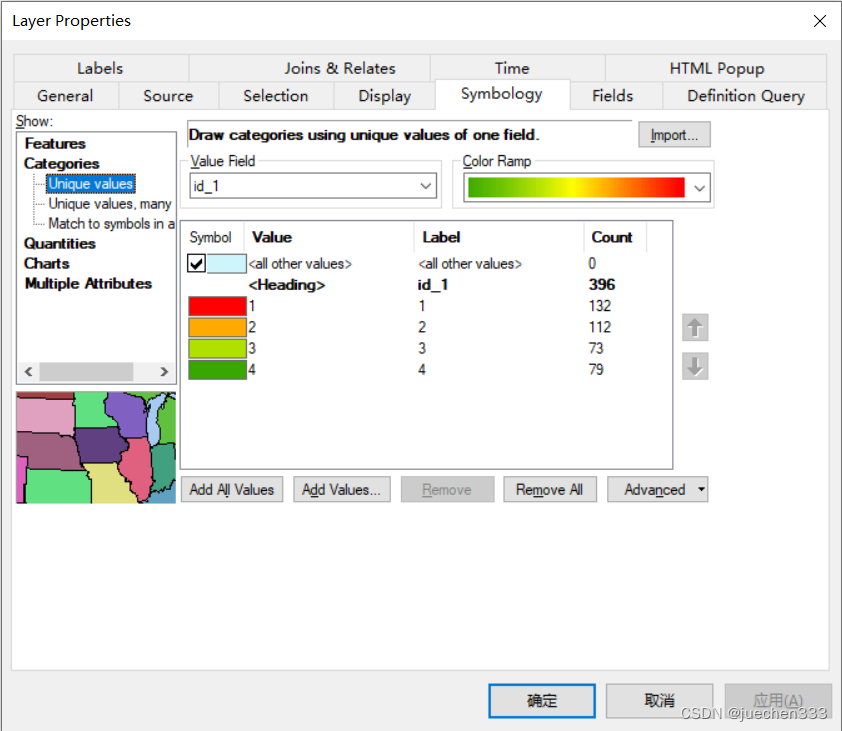

打开【Analysis】→【Overlay】→【Intersect】对话框，【Input Featurs】设置为“region”和“plgs”，【Output Featue Class】设置为“intersect”，【JoinAttributes】选择“ALL”，【Output Type】选择“INPUT”，即与输入要素类型相同；点击【OK】，得到裁剪结果数据。打开intersect图层属性表，可以观察到进行相交操作的图层属性字段都包含在内。根据 id_1字段对相交结果数据在【Layer Properties】→【Symbology】→【Categories】进行分类显示，该字段对应于 plgs图层的id字段。
