题目及要求

课程名称：嵌入式系统与应用

考试形式：□专题研究报告 □论文 √大作业 □综合考试一、题目：“基于ucosII操作系统的数采装置设计” 二、报告内容

1 功能综述
（1）进行ADC采集，对于每一路，默认设置为当1000<ADC<2000时，低门限报警，蜂鸣器1Hz报警；当2000<ADC<3900时，高门限报警，蜂鸣器10Hz报警；当ADC<5或这ADC>3900时，故障报警，蜂鸣器100Hz报警；
（2）使用两个LED灯分别指示故障报警和超限报警，（故障报警时LED灯常亮、超限报警时LED灯的报警频率1Hz）；
（3）报警优先级：故障>高报>低报（同时存在多种报警时，按此优先级进行报警）；
（4）主界面LCD实时显示ADC的采集值与当前时间。当处于正常状态时使用绿色小方块标记表示，处于高报状态时使用红色小方块，处于低报时，使用黄色方块，处于故障时使用黑色小方块，并实时更新；
图1 开发板LCD显示界面
（5）具有开机自检功能，自检有三个自检过程：正常工作状态自检、报警状态自检、故障状态自检，并具有以下功能：
1）三个自检过程在开机时自动进行，每种持续一分钟，结束后进入主界面。
2）正常工作状态自检时，LCD显示当前自检模式；报警状态自检时LCD显示当前自检模式和ADC当前的高低门限值，LED和蜂鸣器报警（蜂鸣器先低报后高报，分别30秒）；故障状态自检时，LCD显示当前自检模式，LED与蜂鸣器指示报警。
（6）具有CAN总线或以太网通信功能（两者中选择其中一个实现即可），将采集到的ADC的值，通过CAN总线或者以太网发送给上位机显示（如图2或图3所示）。
在这里插入图片描述

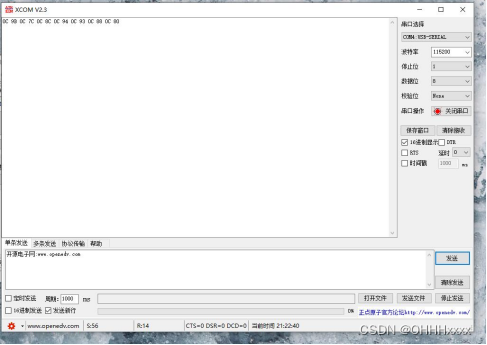

图2 CAN总线通信模式下演示方法（串口调试助手能否收到开发板ADC数据即可）
在这里插入图片描述

图3 以太网通信模式下演示方法（网口助手能否收到开发板ADC数据即可）

2 硬件设计

2.1 硬件组成

（1）ADC信号转化模块
本模块用到的硬件是ADC。STM32F4xx 系列一般都有 3 个 ADC，这些 ADC 可以独立使用，也可以使用双重/三重模式（提高采样率）。 STM32F4 的 ADC 是 12 位逐次逼近型的模拟数字转换器。它具有多达 19 个复用通道，可测量来自 16 个外部源、两个内部源和 VBAT 通道的信号。这些通道的 A/D 转换可在单次、连续、扫描或不连续采样模式下进行。 ADC 的结果存储在一个左对齐或右对齐的 16 位数据寄存器中。ADC 具有模拟看门狗特性，允许应用检测输入电压是否超过了用户自定义的阈值上限或下限。
ADC属于STM32F4内部资源，实际上我们只需要软件设置就可以正常工作，不过我们需要在外部连接其端口到被测电压上面。我们通过ADC1的通道5（PA5）、通道6（PA6）、通道7（PA7来读取外部电压值，探索者 STM32F4 开发板没有设计参考电压源在上面，但板上有几个可以提供测试的地方：1，3.3V电源。2，GND。3，后备电池。然后我们需要注意的是：这里不能接到板上5V 电源上去测试，这可能会烧坏ADC !

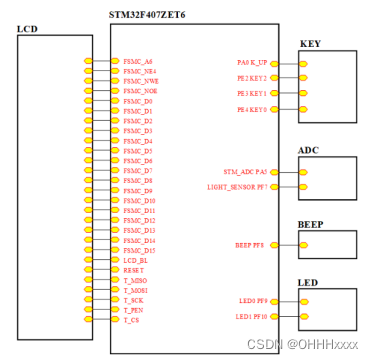

图2.1.1为整个数采装置硬件结构设计示意图，共使用37个MCU引脚，使用ADC、内部温度传感器、FSMC等内部资源，以及LCD、LED、KEY、BEEP、光敏传感器等外部硬件。
在这里插入图片描述
（2）LED报警模块

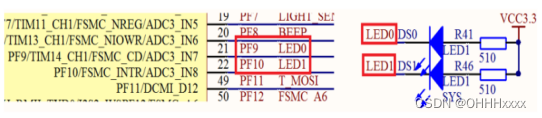

本模块硬件用到 LED（DS0 和 DS1）。其电路在 ALIENTEK 探索者 STM32F4 开发板上默认是已经连接好了的。DS0 接 PF9，DS1 接 PF10。所以在硬件上不需要动任何东西。其连接原理图如图2.1.2下：

（3）BEEP蜂鸣器报警模块

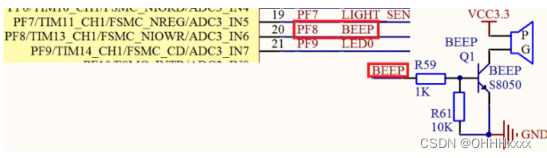

本模块用到的硬件是BEEP蜂鸣器。ALIENTEK 探索者 STM32F4 开发板板载了一个有源蜂鸣器，有源蜂鸣器是指自带了震荡电路的蜂鸣器，这种蜂鸣器一接上电就会自己震荡发声。而如果是无源蜂鸣器，则需要外加一定频率（2~5Khz）的驱动信号，才会发声。蜂鸣器在硬件上也是直接连接好了的，不需要经过任何设置，直接编写代码就可以了。蜂鸣器的驱动信号连接在STM32F4 的 PF8 上。如图2.1.3所示：
在这里插入图片描述
图中我们用到一个 NPN 三极管（S8050）来驱动蜂鸣器，R61 主要用于防止蜂鸣器的误发声。当 PF.8 输出高电平的时候，蜂鸣器将发声，当PF.8 输出低电平的时候，蜂鸣器停止发声。
（4）LCD显示屏报警模块
TFT-LCD（Thin Film Transistor）液晶显示屏是薄膜晶体管型液晶显示屏，也就是“真彩”（TFT）。TFT液晶为每个像素都设有一个半导体开关，每个像素都可以通过点脉冲直接控制，因而每个节点都相对独立，并可以连续控制，不仅提高了显示屏的反应速度，同时可以精确控制显示色阶，所以TFT液晶的色彩更真。特点是亮度好、对比度高、层次感强、颜色鲜艳，但也存在着比较耗电和成本过高的不足。本次实验使用的是分辨率为：800*480。ALIENTEK 探索者 STM32F4 开发板板载的 LCD 模块接口电路如图 2.1.4所示：在这里插入图片描述
LCD 接口连接在 STM32F407ZGT6的 FSMC 总线上面，可以显著提高 LCD 的刷屏速度。图中的 T_MISO/T_MOSI/T_PEN/T_CS/T_CS 用来实现对液晶触摸屏的控制（支持电阻屏和电容屏）。LCD_BL则控制 LCD 的背光。液晶复位信号 RESET 则是直接连接在开发板的复位按钮上，和 MCU 共用一个复位电路。

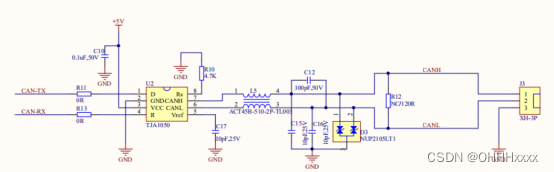

（5）CAN通信模块
CAN 是 Controller Area Network 的缩写（以下称为 CAN），是 ISO 国际标准化的串行通信协议。CAN 控制器根据两根线上的电位差来判断总线电平。总线电平分为显性电平和隐性电平二者必居其一。发送方通过使总线电平发生变化，将消息发送给接收方。CAN 通信具有以下特点：多主控制、系统的柔软性、通信速度较快，通信距离远、具有错误检测、错误通知和错误恢复功能、故障封闭功能、连接节点多。
在这里插入图片描述

2.2 工作原理

本实验中分别使用了ADC模块、LED模块、BEEP模块、CAN模块、LCD模块。首先进行开机自检任务，其次ADC模块是将采集到的模拟信号转换为数字信号，然后再将采集到的ADC值发送到邮箱。LCD模块、LED模块、BEEP模块则分别接收来自邮箱的ADC值，再针对不同的值做出与其对应的响应与状态；与此同时，LCD模块还将实时显示ADC模块的采样值，上位机接收CAN模块传送的ADC值。

3 软件流程及架构设计

3.1系统总体构架和信息流

如图3.1所示，对主程序进行了一个详细说明，本次实验使用ucosⅡ系统，共创建7个任务，使用4个消息邮箱和1个消息队列来传递各任务所需要的信号。
七个任务的优先级与其功能如表3.1所示。
表3.1 系统任务介绍
任务优先级功能简介
ADC_TASK 4 获取外部电压值，通过adcMsg发送给lcd_task,对比电压值得到状态参数值，通过msg_alarm_led、msg_alarm_beep发给led任务和beep任务。
Self_check_TASK_ 5 接收定时器输出的值，实现不同状态页面的显示，达到自检的目的；同时发送不同状态对应的参数值给led任务和beep任务。
LCD_TASK 6 接收来自adc任务传递的电压值，通过TFT显示屏反馈对应状态的颜色块变换。
LED_TASK 7 接收来自adc任务和自检任务传递的参数值，反馈对应状态的响应。
BEEP_TASK 8 接收来自adc任务和自检任务传递的参数值，反馈对应状态的响应
CAN_TASK 9 接收来自adc任务传递的电压值，提取高低位，通过串口传输给上位机。
START_TASK 20 创建其他任务
在这里插入图片描述

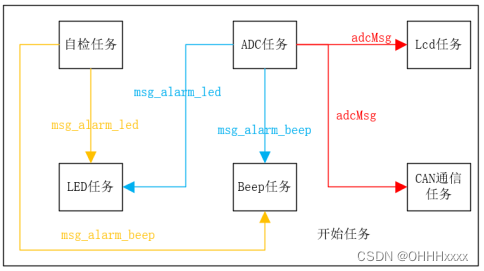

图3.2 系统之间消息的传递
如图3.1、3.2所示，一共创建了七个任务。包括start_task、adc_task、led_task、beep_task、lcd_task、can_task、self_check_task，ADC将采集的数据通过邮箱发送给LED进行闪烁指示,BEEP进行鸣响指示,另外通过消息队列和邮箱发送给LCD进行采集数据的显示以及报警块的显示。具体实现过程如下：创建一个消息队OS_EVENT * msg_adc进行ADC采集数据与其他任务之间的通信，另外设计的报警优先级的思路是利用四个if判断语句，如果三路ADC满足的条件相同输出一个值，若不同输出的值自上而下更新，最新输出满足最下面的一条if语句的值，从而实现总报警块按优先级的报警指示。在四个界面通过按键传递邮箱与主任务进行通信，在主任务里面进行页面切换。自检任务是通过邮箱向lcd_task发送消息来控制不同自检时的界面显示，通过邮箱向led_task和beep_task任务发送消息实现不同自检时的灯和蜂鸣器控制。
3.2软件框架图及信息流
(1)初始任务START_TASK

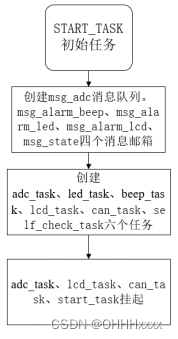

START_TASK初始任务的优先级最低，在START_TASK初始任务里面创建了adc_task、led_task、beep_task、lcd_task、can_task、self_check_task，六个子任务，同时还创建了msg_adc消息队列，msg_alarm_beep、msg_alarm_led、msg_alarm_lcd、msg_state四个消息邮箱，最后将adc_task、lcd_task、can_task、start_task都挂起，让自检任务优先执行，如图3.3所示。
在这里插入图片描述
(2)自检任务

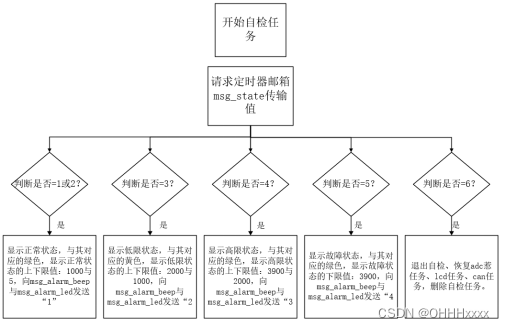

开机自检任务包括四个过程：正常工作自检、低限工作自检、高限工作自检、故障状态自检和退出界面。然后退出自检，显示工作界面，如图3.4所示。
①正常状态：从邮箱请求到的值为1或2，表示这是正常状态的页面，显示“normal state”，正常状态的字样和正常状态对应的绿色，然后列出正常的状态的上下限值，分别为1000和5。
②低限状态：从邮箱请求到的值为3，表示这是低限状态的页面，显示“low alarm state”，低限状态的字样和低限状态对应的黄色，然后列出低限的状态的上下限值，分别为2000和1000。
③高限状态：从邮箱请求到的值为4，表示这是高限状态的页面，显示“low alarm state”，高限状态的字样和高限状态对应的红色，然后列出高限的状态的上下限值，分别为3900和2000。
④故障状态：从邮箱请求到的值为5，表示这是故障状态的页面，显示“low alarm state”，故障状态的字样和故障状态对应的黑色，然后列出故障的状态的下限值，为3900。
⑤退出界面状态：从邮箱请求到的值为6，表示这是退出界面的页面，然后恢复adc惹任务、lcd任务、can任务，删除自检任务。
在这里插入图片描述
(3)ADC采样任务

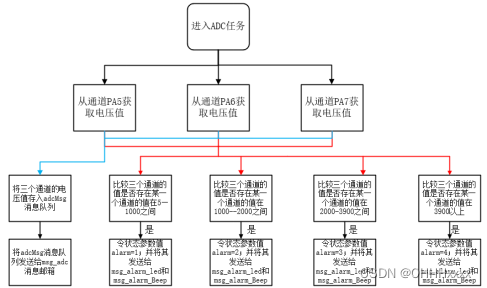

如图3.5所示，ADC采样任务从通道PA5、PA6、PA7三个通道获取不同的电压值，这样可以避免一个通道的数据异常造成误判，三组数值更有参考性。首先将三组数值存入消息队列adcMsg然后发送给msgadc邮箱，方便后续的LCD任务和CAN通信任务请求数据。然后在对每一组数据进行比对，是否存在数值分别在5_{1000之间、1000}2000之间、2000~3900之间或者3900以上，当满足以上四种情况的时候，分别给予状态参数alarm分别等于1、2、3、4，然后将alarm的数值发送给消息邮箱msg_alarm_led、msg_alarm_beep。在这里插入图片描述
(4)LCD显示任务

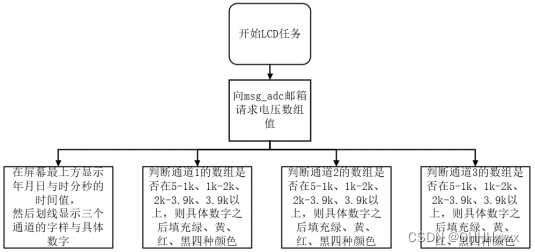

如图3.6所示，LCD显示任务先向从ADC任务传出的msgadc邮箱请求传参，然后再屏幕正上方显示对应的时分秒、年月日的时间，同时划线显示三个通道的ADC具体数值，接着判断每一通道的数值是在5_{1000之间、1000}2000之间、2000_{3900之间或者3900以上这四种状态的哪一种，则在屏幕上的具体数字后面画框显示对应状态的颜色，5}1000之间代表正常状态是绿色、1000_{2000之间代表低限状态是黄色、2000}3900之间代表高限状态是红色、3900以上是故障状态是黑色。在这里插入图片描述
(5)LED任务

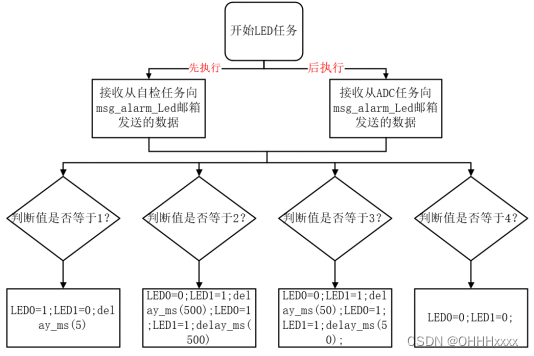

如图3.7所示，LED任务可以接受来自自检任务和ADC任务发来的数据，虽然ADC任务的优先级比自检任务的优先级更高，但是在START任务中，将ADC任务、LCD任务和CAN通信任务都挂起，所以LED任务先接受来自自荐任务发送的数据，这数据是对系统不同状态对应参数值，如果值为1，则让DS1的绿灯进行闪烁，DS0的红灯不亮；如果值为2，则让DS0的红灯以1HZ的频率进行闪烁，DS1的绿灯不亮；如果值为3，则让DS0的红灯以10HZ的频率进行闪烁，DS1的绿灯不亮；如果值为4，则让DS0、DS1的红灯、绿灯同时亮不熄灭。
当自检任务完成后，将自检任务挂起，同时恢复ADC任务，这时LED任务就接收来自ADC任务的数据，只不过led灯反馈情况与自检任务一样，如果值为1，则让DS1的绿灯进行闪烁，DS0的红灯不亮；如果值为2，则让DS0的红灯以1HZ的频率进行闪烁，DS1的绿灯不亮；如果值为3，则让DS0的红灯以10HZ的频率进行闪烁，DS1的绿灯不亮；如果值为4，则让DS0、DS1的红灯、绿灯同时亮不熄灭。
在这里插入图片描述

图3.7 LED任务流程图
(6)BEEP蜂鸣器任务

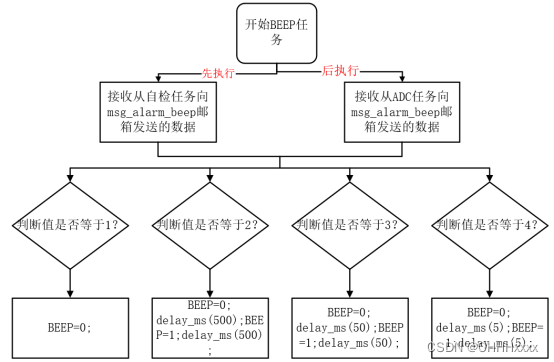

如图3.8所示，BEEP蜂鸣器任务同样可以接受来自自检任务和ADC任务发来的数据，虽然ADC任务的优先级比自检任务的优先级更高，但是在START任务中，将ADC任务、LCD任务和CAN通信任务都挂起，所以BEEP蜂鸣器任务先接受来自自荐任务发送的数据，这数据是对系统不同状态对应参数值，如果值为1，给予蜂鸣器低电平，蜂鸣器不响；如果值为2，给予蜂鸣器高电平，让蜂鸣器以1HZ的频率响；如果值为3，给予蜂鸣器高电平，让蜂鸣器以10HZ的频率响；如果值为4，给予蜂鸣器高电平，让蜂鸣器以100HZ的频率响；当自检任务完成后，将自检任务挂起，同时恢复ADC任务，这时LED任务就接收来自ADC任务的数据，只不过led灯反馈情况与自检任务一样，如果值为1，给予蜂鸣器低电平，蜂鸣器不响；如果值为2，给予蜂鸣器高电平，让蜂鸣器以1HZ的频率响；如果值为3，给予蜂鸣器高电平，让蜂鸣器以10HZ的频率响；如果值为4，给予蜂鸣器高电平，让蜂鸣器以100HZ的频率响。
在这里插入图片描述

图3.8 BEEP蜂鸣器任务流程图
(7)CAN通信任务

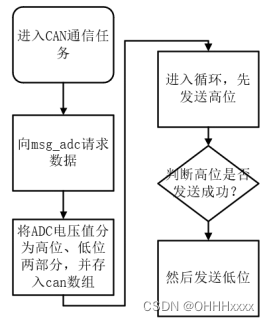

如图3.9所示，CAN通信任务先向msg_adc邮箱请求到ADC任务得到电压值，然后对电压值进行移位和提取，分为了高8位和低8位，然后将两个数据存入数组，利用循环将数组的数据发送出去，在上位机的串口助手就可看到CAN任务发出来的数据。
在这里插入图片描述

图3.9 CAN通信任务流程图

4 实验结果

上电后首先进入自检界面，共四个自检过程，每个自检历时1分钟；如图4.1所示，进入正常状态的自检，屏幕显示绿色的“normal state”，用绿色方块表示正常状态，然后DS1绿灯以10HZ频率闪烁，DS0红灯不亮，蜂鸣器不响，同时正常状态电压值的上下限为5~1000；如图4.2所示，进入低限状态的自检，屏幕显示黄色的“low alarm state”，用黄色方块表示低限状态，然后DS1绿灯不亮，DS0红灯以1HZ频率闪烁30s，蜂鸣器以1HZ的频率响30s，同时低限状态电压值的上下限为1000~2000；如图4.3所示，进入高限状态的自检，屏幕显示红色的“high alarm state”，用红色方块表示高限状态，然后DS1绿灯不亮，DS0红灯以10HZ频率闪烁30s，蜂鸣器以10HZ的频率响30s，同时高限状态电压值的上下限为2000_{3900；如图4.4所示，进入故障状态的自检，屏幕显示黑色的“faulty_condition”，用黑色方块表示故障状态，然后DS1绿灯和DS0红灯常亮，蜂鸣器以100HZ的频率响，同时高限状态电压值的上下限为2000}3900；然后自检全部结束进入菜单主界面。

在这里插入图片描述

如图4.5所示，进入主界面后，界面左上角显示时钟右上角显示日期。接着画横线，LCD显示屏幕接着显示三个通道的ADC采样电通道，然后在其后面显示对应通道的电压值，当ADC采样值高于3900方块变为黑色，蜂鸣器100Hz鸣叫，LED常亮；ADC采样值在2000_{3900之间，DS1绿灯不亮，DS0红灯以10HZ频率闪烁30s，蜂鸣器以10HZ的频率响，方块显示红色；ADC采样值在2000}3900之间，然后DS1绿灯不亮，DS0红灯以1HZ频率闪烁，蜂鸣器以1HZ的频率响，状态方块为黄色；ADC采样值在5~1000之间，然后DS1绿灯以10HZ闪烁，DS0红灯不亮，蜂鸣器不响，状态方块为绿色。
我选取了三个通道，当三个通道的电压值处于不同的电压区间，属于不同状态的时候，则取电压最大，状态最严重的电压值输送给蜂鸣器与LED灯，这样确保了数据的准确性，同时也更能起到警示作用。
在这里插入图片描述

#include "includes.h"
#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
#include "beep.h"
#include "includes.h"
#include "adc.h"
#include "rtc.h"
#include "usmart.h"
#include "24cxx.h"
#include "myiic.h"
#include "can.h"

// 定义初始任务///

//开始任务
#define START_TASK_PRIO      		    20
#define START_STK_SIZE  				    64
OS_STK START_TASK_STK[START_STK_SIZE];
void start_task(void *pdata);

 //ADC任务
#define ADC_TASK_PRIO       			  4
#define ADC_STK_SIZE  		    		  128
OS_STK ADC_TASK_STK[ADC_STK_SIZE];
void adc_task(void *pdata);

//开机自检self-check
#define Self_check_TASK_PRIO        5
#define Self_check_STK_SIZE         128
OS_STK Self_check_TASK_STK[Self_check_STK_SIZE];
void self_check_task(void *pdata);

//LCD显示任务
#define LCD_TASK_PRIO               6
#define LCD_STK_SIZE                128
OS_STK LCD_TASK_STK[LCD_STK_SIZE];
void lcd_task(void *pdata);

//LED任务
#define LED_TASK_PRIO       			  7
#define LED_STK_SIZE  		    		  128
OS_STK LED_TASK_STK[LED_STK_SIZE];
void led_task(void *pdata);

//BEEP任务
#define BEEP_TASK_PRIO       			  8
#define BEEP_STK_SIZE  		    		  128
OS_STK BEEP_TASK_STK[BEEP_STK_SIZE];
void beep_task(void *pdata);

//CAN通信任务
#define CAN_TASK_PRIO               9
#define CAN_STK_SIZE                128
OS_STK CAN_TASK_STK[CAN_STK_SIZE];
void can_task(void *pdata);


// 定义全部事件//
OS_EVENT * msg_adc;//ADC事件
OS_EVENT * msg_alarm_beep;//蜂鸣器
OS_EVENT * msg_alarm_lcd;//lcd屏幕
OS_EVENT * msg_alarm_led;//led灯
OS_EVENT * mas_self_check;//开机自检
OS_EVENT * msg_state;
OS_TMR   * tmr;	//软件定时器
void * ADCGrp[256];//消息队列存储地址,最大支持256个消息

// main函数及全部的初始化//
int main(void)
{

	  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);                    //设置系统中断优先级分组2
	  delay_init(168);                                                   //初始化延时函数
	  uart_init(115200);		                                             //初始化串口波特率为115200
    Adc_Init();                                                        //初始化ADC
	  LED_Init();					                                               //初始化LED
	  LCD_Init();	   		                                                 //初始化LCD
	  BEEP_Init();				                                               //蜂鸣器初始化
	  LCD_Clear(WHITE);	                                                 //清屏
	  OSInit();  	 				                                               //初始化UCOSII
    OSTaskCreate(start_task,(void *)0,(OS_STK *)&START_TASK_STK[START_STK_SIZE-1],START_TASK_PRIO );//创建起始任务
	  OSStart();
}

创建起始任务/
void start_task(void *pdata)
{

  OS_CPU_SR cpu_sr=0;
	pdata = pdata;
	 //创建事件
  msg_adc
