C#图形图像编程实验

实验目标：

1. 掌握C#图形绘制基本概念；
2. 掌握C#字体处理；
3. 能进行C#图形图像综合设计。

核心功能：

1. 使用pen绘制基础图形；
2. 使用LinearGradientBrush实现渐变色字体；
3. 使用GraphicsPath实现艺术字。

代码实现：

功能1：

设计界面添加button。

 private void button1_Click(object sender, EventArgs e)
        {
            Graphics graphics = this.CreateGraphics();       //创建Graphics对象
            Pen myPen = new Pen(Color.Blue, 2);              //创建Pen对象
            graphics.DrawEllipse(myPen, 80, 150, 100, 50);   //绘制椭圆
            graphics.DrawRectangle(myPen, 80, 150, 100, 50); //绘制矩形
        }

通过 Graphics 类中的 DrawEllipse 方法可以轻松地绘制椭圆。该方法可以绘制由一对坐标、高度和宽度指定的椭圆。 语法如下:

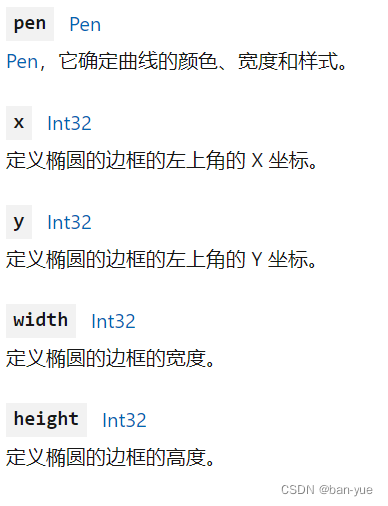

public void DrawEllipse(Pen pen,int x,int y,int width,int height)

矩形绘制（DrawRectangle）同理 。

功能2：

using System.Drawing.Drawing2D;

private void button1_Click(object sender, EventArgs e)
        {
            Graphics graphics = this.CreateGraphics();
            Pen myPen = new Pen(Color.Blue, 2);
            graphics.DrawEllipse(myPen, 80, 150, 100, 50);
            graphics.DrawRectangle(myPen, 80, 150, 100, 50);

            Font font = new Font("微软雅黑", 20);
            string str = "大家学会了吗？？？";                                       //设置字符串
            SizeF size = graphics.MeasureString(str, font);                         //获取字符串的尺寸
            PointF point = new PointF(80, 50);
            RectangleF rect = new RectangleF(point, size);                          //字符串显示的区域
            LinearGradientBrush linearBrush = new LinearGradientBrush(rect,
                Color.GreenYellow, Color.OrangeRed, LinearGradientMode.Horizontal); //创建笔刷
            graphics.DrawString(str, font, linearBrush, point);                     //绘制文本
        }

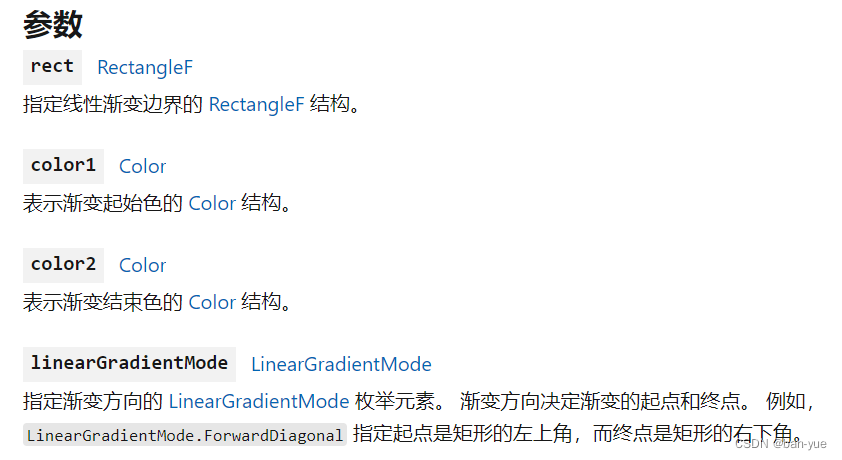

LinearGradientBrush(Rectangle, Color, Color, LinearGradientMode)

 功能3：

private void button2_Click(object sender, EventArgs e)
        {
            Graphics graphics = this.CreateGraphics();
            Pen myPen = new Pen(Color.Blue, 2);

            /*下面即老师所给的核心代码，稍作修改
            GraphicsPath gp = new GraphicsPath(FillMode.Winding);
            gp.AddString(
                "字体轮廓",new FontFamily("方正舒体"),(int)FontStyle.Regular,
                80,new PointF(10, 20),new StringFormat());
            Brush brush = XXXXXXXXXXXXXXXXXXXXXX;
            XXX．DrawPath(Pens.Green, gp);
            XXX．FillPath(brush, gp);
            */

            GraphicsPath gp = new GraphicsPath(FillMode.Winding);
            gp.AddString(
                this.textBox1.Text, new FontFamily("方正舒体"), (int)FontStyle.Regular,
                50, new PointF(250, 150), new StringFormat());
            //text Box1.Text的值就是用户输入的字符串
            Brush brush = Brushes.OrangeRed;
            graphics.DrawPath(Pens.Green, gp);
            graphics.FillPath(brush, gp);
        }

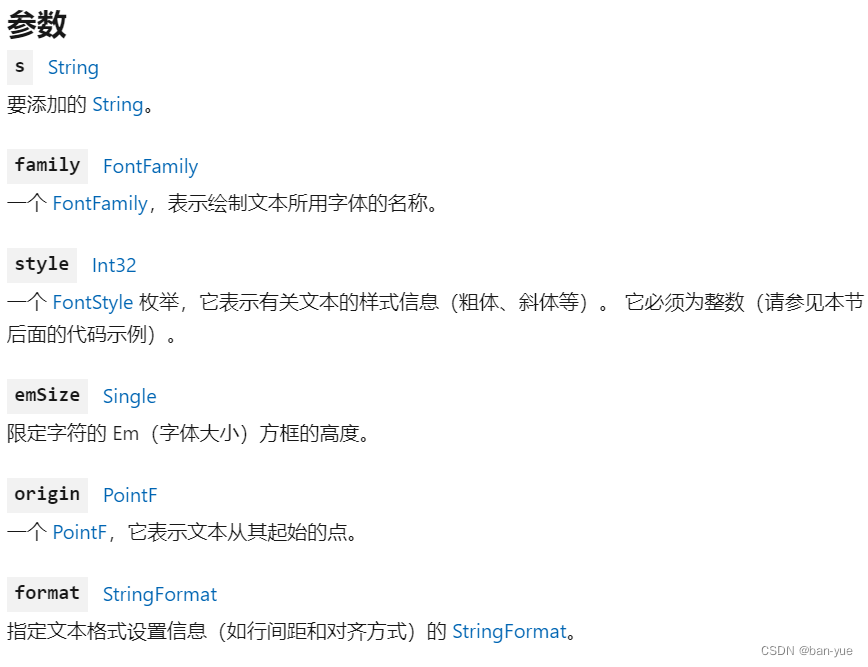

AddString(String, FontFamily, Int32, Single, PointF, StringFormat)

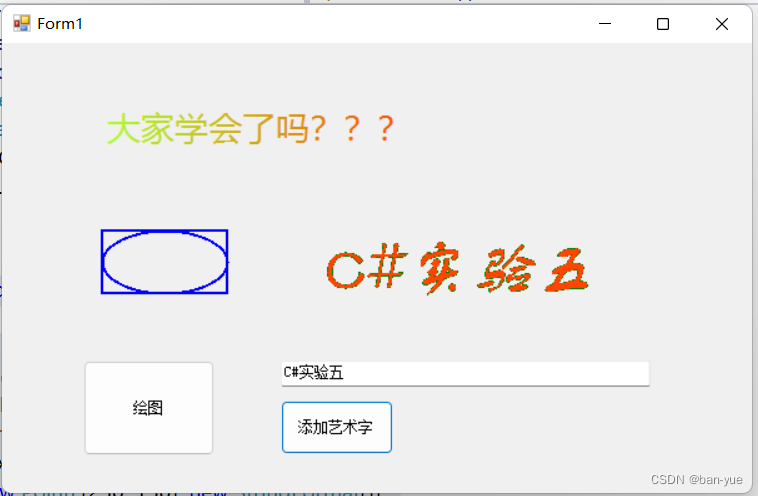

结果展示：

相关参考：
