点击“硬核王同学”，选择“关注/点赞”

福利干货第一时间送达

大家好，我是硬核王同学。

前提条件：成功添加TF卡额外信息speed_class并打印 （可阅读这篇：内核如何添加读取SD卡额外信息（以ssr/speed-class为例）？）

当我们想要上报某一个事件，可以说使用延迟工作队列—— delayed_work进行上报

在 Linux 内核中，delayed_work 是一种用于延迟执行的工作队列机制。工作队列是一种异步执行任务的机制，允许将任务添加到队列中，等待处理器的空闲时刻来执行。 delayed_work 是基于工作队列的一种实现，它允许在特定的延迟时间后执行工作任务。当一个延迟工作被添加到队列中时，内核会在指定的延迟时间后将该工作排队等待执行。 delayed_work 在 Linux 内核中使用非常广泛，特别是在需要延迟执行的场景中。它可以用于各种用途，如定时任务、定时器、延迟回调函数等。通过使用 delayed_work，开发人员可以轻松地实现延迟执行的功能，并在必要时进行动态调度和管理。

1.首先在 /include/linux/mmc/host.h的mmc_host 中添加一个延迟工作队列成员notify_sc：

  1. 1. /include/linux/mmc/host.h 这个头文件提供了MMC主机操作的接口和数据结构的定义，驱动程序可以根据需要实现这些回调函数来完成对MMC主机的控制和操作。

  2. 2.struct mmc_host 是描述MMC（MultiMediaCard）主机的数据结构，通过struct mmc_host，驱动程序可以访问和操作MMC主机的各种属性和状态，与MMC卡进行通信和控制。

/include/linux/mmc/host.h

@@ -399,6 +399,7 @@ struct mmc_host {
 #endif

        struct delayed_work     notify_err;
+       struct delayed_work     notify_sc;

        unsigned long           private[0] ____cacheline_aligned;
 };


2.在drivers/mmc/core/host.c添加我们要使用的延迟工作队列和对应的函数mmc_notify_sc_work：

1. drivers/mmc/core/host.c 提供了MMC子系统中MMC主机控制器的核心功能和操作的实现。它是实现MMC主机控制器驱动的重要代码文件。2. INIT_DELAYED_WORK(&host->notify_sc, mmc_notify_sc_work) 是一个用于初始化一个延迟工作（Delayed Work）的宏。

在MMC（MultiMediaCard）子系统中，当插入或拔出MMC卡时，需要通知系统进行相应的处理。为了以异步的方式在系统空闲时执行这些卡状态变化的处理任务，可以使用延迟工作。3. void mmc_notify_sc_work(struct work_struct *work) 是一个用于处理MMC（MultiMediaCard）子系统中卡状态改变通知的工作函数。作为INIT_DELAYED_WORK宏中的一个参数被调用。

  • /drivers/mmc/core/host.c

@@ -310,6 +310,7 @@ int mmc_of_parse(struct mmc_host *host)
 EXPORT_SYMBOL(mmc_of_parse);

 void mmc_notify_err_work(struct work_struct *work);
+void mmc_notify_sc_work(struct work_struct *work);


@@ -357,6 +358,7 @@ struct mmc_host *mmc_alloc_host(int extra, struct device *dev)
        init_waitqueue_head(&host->wq);
        INIT_DELAYED_WORK(&host->detect, mmc_rescan);
        INIT_DELAYED_WORK(&host->notify_err, mmc_notify_err_work);
+       INIT_DELAYED_WORK(&host->notify_sc, mmc_notify_sc_work);
 #ifdef CONFIG_PM
        host->pm_notify.notifier_call = mmc_pm_notify;
 #endif

3.在/drivers/mmc/core/sd.c添加mmc_notify_sc_work的函数实现：

1. mmc_notify_sc_err是一个静态函数，用于发送一个内核事件来通知出现了 SC 错误。

2. mmc_notify_sc_work是一个工作队列的回调函数，用于处理错误通知的工作。

  • /drivers/mmc/core/sd.c

@@ -1262,6 +1262,51 @@ static const struct mmc_bus_ops mmc_sd_ops = {
 };
+static void mmc_notify_sc_err(struct mmc_host *host)
+{
+       unsigned int sc;
+       char *envp[3];
+
+       sc = UNSTUFF_BITS(host->card->raw_ssr, 440 - 384, 8);
+
+       envp[0] = "SD_INIT=class_err";
+
+       switch (sc) {
+                case 1:
+                       envp[1] = "SD_CLASS=1";
+            break;
+        case 2:
+                       envp[1] = "SD_CLASS=2";
+            break;
+        case 3:
+                       envp[1] = "SD_CLASS=3";
+            break;
+               case 4:
+                       envp[1] = "SD_CLASS=4";
+            break;
+        default:
+                       envp[1] = "SD_CLASS=err";
+       }
+
+       envp[2] = NULL;
+
+       kobject_uevent_env(&host->parent->kobj, KOBJ_CHANGE, envp);
+       printk("mmc notify sc error\n");
+       return ;
+}
+
+void mmc_notify_sc_work(struct work_struct *work)
+{
+
+       struct delayed_work *delayed = container_of(work, struct delayed_work, work);
+       struct mmc_host *host = container_of(delayed, struct mmc_host, notify_sc);
+
+       if (host) {
+               mmc_notify_sc_err(host);
+       }
+       return ;
+}
+

@@ -1361,6 +1405,9 @@ int mmc_attach_sd(struct mmc_host *host)
                goto remove_card;

        mmc_claim_host(host);
+
+       schedule_delayed_work(&host->notify_sc, err_delay * HZ);
+
        return 0;

 remove_card:

最终通过kobject_uevent_env函数上报事件~

4.查看kobject_uevent_env函数上报事件内容

这里我们在应用层运行个小程序检测uevent时间上报就可以啦

可以用这个Android.mk编译生成所使用的小应用

PlugIn2.cpp是我们的主程序，放在安卓项目中的XXX（安卓项目名称）/vendor/XXX/apps/testPlugIn下

Android.mk：

# Copyright 2006 The Android Open Source Project

LOCAL_PATH:= $(call my-dir)
export ADAPTER_INC_DIR := vendor/sprd/modules/sl_client/include
include $(CLEAR_VARS)

LOCAL_MODULE_TAGS := optional

LOCAL_SRC_FILES:= \
       PlugIn2.cpp \

LOCAL_C_INCLUDES += $(ADAPTER_INC_DIR) \

LOCAL_SHARED_LIBRARIES := \
    libcutils \
    libutils \

ifeq ($(PLATFORM_VERSION),$(filter $(PLATFORM_VERSION),4.4 4.4.1 4.4.2 4.4.3 4.4.4))
include external/stlport/libstlport.mk
endif

LOCAL_MODULE:= PlugIn2

include $(BUILD_EXECUTABLE)

PlugIn2.cpp：

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include <unistd.h>
#include <signal.h>
#include <pthread.h>
#include <semaphore.h>
#include <time.h>
#include <sys/time.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <sys/types.h>
#include <fcntl.h>
#include <dirent.h>
#include <errno.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <linux/netlink.h>
#include <sys/prctl.h>

#define UEVENT_BUFFER_SIZE 2048
static const char *sd_dev = "/devices/platform/soc/soc:ap-ahb/20300000.sdio/mmc_host/mmc0/mmc0";
static const char *sd_bus = "/devices/platform/soc/soc:ap-ahb/20300000.sdio";

typedef struct {
    const char *action;
    const char *path;
    const char *subsystem;
    const char *firmware;
    int major;
    int minor;
    const char *init;
    const char *sc;
} plugin_event;

static void parse_event(const char *msg, plugin_event * pevent)
{
    pevent->action = "";
    pevent->path = "";
    pevent->subsystem = "";
    pevent->firmware = "";
    pevent->major = -1;
    pevent->minor = -1;
    pevent->init = "";
    pevent->sc = "";

    while (*msg)
    {
        if (!strncmp(msg, "ACTION=", 7)) {
            msg += 7;
            pevent->action = msg;
        } else if (!strncmp(msg, "DEVPATH=", 8)) {
            msg += 8;
            pevent->path = msg;
        } else if (!strncmp(msg, "SUBSYSTEM=", 10)) {
            msg += 10;
            pevent->subsystem = msg;
        } else if (!strncmp(msg, "FIRMWARE=", 9)) {
            msg += 9;
            pevent->firmware = msg;
        } else if (!strncmp(msg, "MAJOR=", 6)) {
            msg += 6;
            pevent->major = atoi(msg);
        } else if (!strncmp(msg, "MINOR=", 6)) {
            msg += 6;
            pevent->minor = atoi(msg);
        } else if (!strncmp(msg, "SD_INIT=", 8)) {
            msg += 8;
            pevent->init = msg;
        } else if (!strncmp(msg, "SD_CLASS=", 9)) {
            msg += 9;
            pevent->sc = msg;
        }
        while(*msg++);
    }
}

void* PlugInProc(void* argv)
{
    int mSock = (int)argv;
    int len;
    char buf[UEVENT_BUFFER_SIZE * 2] = {0};

    while(1)
    {
        len = recv(mSock, &buf, sizeof(buf), 0);
        if(len == sizeof(buf))
            continue;
        buf[len] = '\0';
        buf[len+1] = '\0';

        plugin_event event;
        parse_event(buf, &event);
        printf("plugin:%s %s %s\n",event.subsystem,event.action,event.sc);

    }
    close(mSock);
    return 0;
}

static int NetLinkOpen()
{
    struct sockaddr_nl nladdr;
    int sz = 64 * 1024;
    int mSock;

    memset(&nladdr, 0, sizeof(nladdr));
    nladdr.nl_family = AF_NETLINK;
    nladdr.nl_pid = getpid();
    nladdr.nl_groups = 0xffffffff;

    if ((mSock = socket(PF_NETLINK, SOCK_DGRAM,NETLINK_KOBJECT_UEVENT)) < 0)
    {
        printf("Unable to create uevent socket: %s", strerror(errno));
        return -1;
    }

    if (setsockopt(mSock, SOL_SOCKET, SO_RCVBUFFORCE, &sz, sizeof(sz)) < 0)
    {
        printf("Unable to set uevent socket options: %s", strerror(errno));
        return -1;
    }

    if (bind(mSock, (struct sockaddr *) &nladdr, sizeof(nladdr)) < 0)
    {
        printf("Unable to bind uevent socket: %s", strerror(errno));
        return -1;
    }
    return mSock;
}

int main()
{
    int s = NetLinkOpen();
    if(s < 0)
        return -1;

    PlugInProc((void*)s);
    printf("success!\n");

    return 0;
}

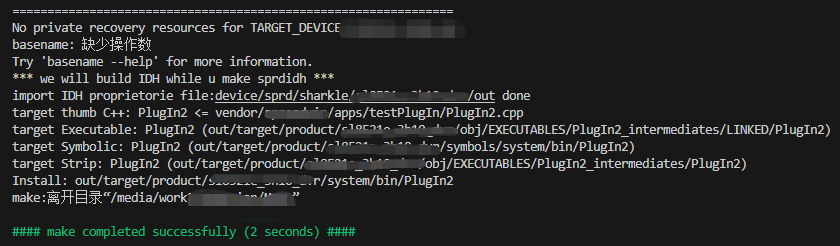

输入命令：mm  进行编译

编译成功后可以看到在out的某个目录下

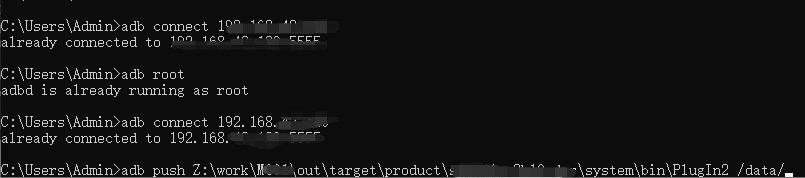

adb连接好设备，通过adb push 将程序转移到设备中

运行程序，插入sd卡，可以查看到TF卡speed_class上报事件！

------  END  ------

如果觉得有用请点个免费的赞

      您的支持就是我最大的动力，这对我很重要！！！
