OpenWrt学习（一）

什么是OpenWrt

OpenWrt介绍：OpenWrt就是为嵌入式设备所研发的Linux发行版本。开发者使用简单的编译就可以将一套软件编译出不同芯片的版本，烧写在自己的路由器上就拥有了一台Linux服务器。OpenWrt还支持一种称为OPKG的增强型安装技术，OPKG是OpenWrt下的一款轻量级软件包管理工具，使用命令可以将已预编译好的软件安装到系统中。

OpenWrt是如何支持路由器CPU的：想要支持路由器CPU需要两方面支持。一是汇编层面让OpenWrt编译时支持所属路由器CPU的指令集，方便编译出软件，二是驱动程序，外围厂商也不容易写出驱动程序，所以大部分懂程序要么是芯片厂直接提供的，要么是厂商写的。

智能路由器硬件

MIPS架构

MIPS采用RISC精简指令集的简称，是芯片的一种设计模式相比于（CISC复杂指令集）具有更高的执行效率。

常见路由器配置

功能	配置
中央处理器架构	MIPSEL（主流），ARM（少）
处理器主频	300-800MHz
内存类型	SDRAM/DDR1（多）/DDR2（多）/DDR3
闪存类型	Nor Flash/SPI Flash（多）/Nand Flash
闪存容量	8-256MB
网络交换机	芯片内置或外挂
WIFI	芯片内置或外挂
操作系统	Linux SDK、VxWorks、eCos、OpenWrt

常见路由器芯片厂商

路由器芯片普遍采用SoC设计（RoC），现在主要的厂商包括：Atheros，Broadcom，Ralink

SoC：片载系统，表示在CPU内部集成了大量的其他芯片和功能，减少电路板外围芯片数量

RoC：片载路由器，表示一个CPU就可以满足路由器所需要的而最核心部分的硬件

QCA9531芯片

QCA9531是一款高度集成且功能丰富的IEEE 802.11n 2x2 2.4 GHz的WiFi芯片，采用的开发板是基于QCA9531芯片的。

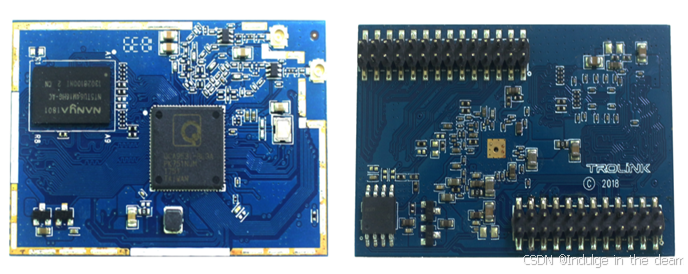

模块QCA9531-ITM-AP16-M是一个完整的小尺寸802.11b/g/n Wi-Fi解决方案。

该模块针对低功耗、低成本、高度集成的AP和消费电子设备进行了优化集成了所有的Wi-Fi功能在一个封装友好的低成本PCB设计，只需要几个外部3.3V和天线连接。

该模块基于单芯片QCA9531，集成了带有内部PA和LNA的802.11n 2x2 MIMO MAC/BB/无线电。它支持802.11 n操作，最高可达150mbps (20MHZ)和300mbps (40MHZ)，数据速率为802.11b/g。

该模块同时支持AP模式和客户端模式，并包含大量的服务应用软件，减少了客户的研究和设计工作。

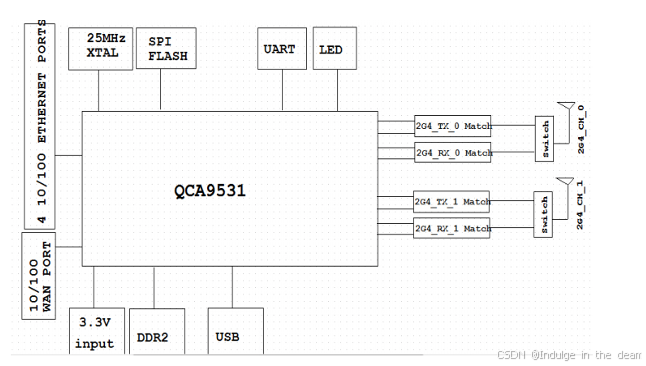

硬件架构如下图所示：

功能包括：

1.MIPS R24k支持64KByte I-Cache和32Kbyte D-Cache，目标运行速度高达550Mh。

2.DD2 memory高达 1G

3.SPI NOR闪存高达128Mb。

4.4个lan口和1个WAN口。

5.支持高速UART的控制终端

6.支持USB 2.0主机/设备模式

7.GPIO/LED 支持

使用的开发板是

除了上述特点外，还有

其中带一个USB接口和miniPCIE接口（PCIE总线，非USB，不能插入EC20模块）

带TTL电平串口，方便链接控制台进行操作
