C语言基于二进制以及位运算模拟点灯控制装置

在所有运算符中，位运算符是针对二进制而言的，位指的是 bit位，不管几进制的数据，只要是做位运算，都会转换成二进制参与运算。一般多用于硬件设备的控制和标志位的控制等。所以除了要了解位云算符的含义，还需对硬件设备有初步简单的了解。

一、位运算符

运算符	运算符名称	运算符其含义解释说明
&	按位与	按位运算，全1则1，有0则0
|	按位或	按位运算，有1则1，全0则0
^	按位异或	按位运算，不同为1，相同为0
~	按位取反	按位运算，0变1，1变0
<<	按位左移	向左移动，舍弃低位，地位补0
>>	按位右移	向右移动，舍弃低位，高位补0

例子

int main(int argc, const char *argv[])
{
	unsigned char a = 0xB9; //1011 1001
	unsigned char b = 0x97; //1001 0111
	unsigned char c = 0;

	//按位与 &
	//a:1011 1001
	//b:1001 0111
	// &
	//c:1001 0001 -->0x91
	c = a & b;
	printf("c = %#x\n", c);//0x91

	//按位或 |
	//a:1011 1001
	//b:1001 0111
	// |
	//c:1011 1111 -->0xbf
	c = a | b;
	printf("c = %#x\n", c);//0xbf

	//按位异或 ^
	//a:1011 1001
	//b:1001 0111
	// ^
	//c:0010 1110 -->0x2e
	c = a ^ b;
	printf("c = %#x\n", c);//0x2e

	//按位取反 ~
	//a:1011 1001
	// ~
	//c:0100 0110 -->0x46
	c = ~a;
	printf("c = %#x\n", c);//0x46

	//按位左移 <<
	//a:1011 1001
	// <<2
	//c:1110 0100 -->0xe4
	c = a<<2;
	printf("c = %#x\n", c);//0xe4

	//按位右移 >>
	//a:1011 1001
	// >>2
	//c:0010 1110 -->0x2e
	c = a>>2;
	printf("c = %#x\n", c);//0x2e

	return 0;
}

 二、模拟点灯

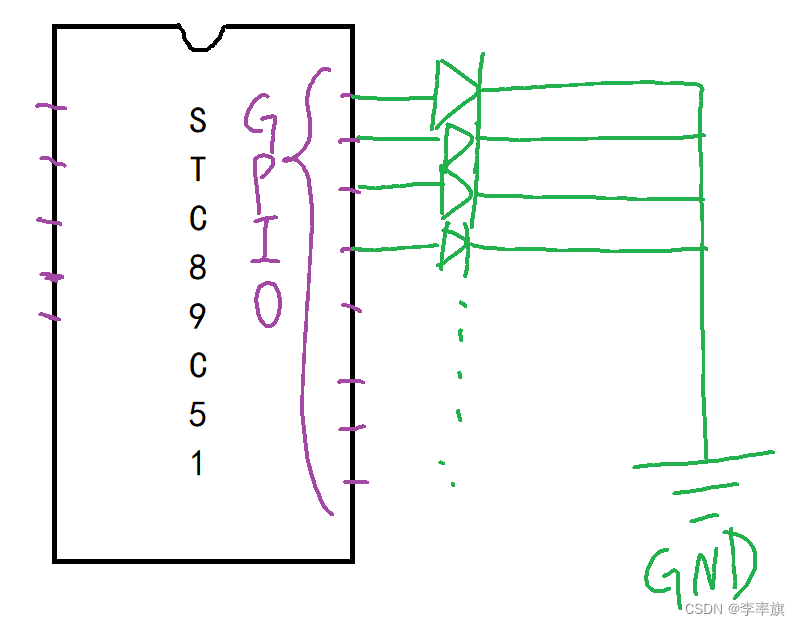

已知条件：

8个灯采用共阴极的接法

给引脚赋值高电平1，灯亮、低电平0，灯灭

灯的编号：

7 6 5 4 3 2 1 0



有8个LED灯，初始状态未知：

1.点亮1357号灯；

2.将6号灯点亮；

3.将5号灯熄灭；

int main(int argc, const char *argv[])
{
	unsigned char led = 0;
	//点亮1357号灯
	//led = 0xaa;//1010 1010 //使用直接赋值的方式 可以点亮 但是会影响其他位
	led = led | 0xaa; //使用位运算可以做到不影响其他位
	printf("led = %#x\n", led);//0xaa

	//点亮6号灯
	//led = led | 0x40;
	led = led | (1<<6);//上面的写法也可以 这种更好一些
	printf("led = %#x\n", led);//0xea

	//熄灭5号灯
	//led = led & 0xdf;
	led = led & ~(1<<5);//上面的写法也可以 这种更好一些
	printf("led = %#x\n", led);//0xca

	return 0;
}
