本文提供了一款基于AD9954的DDS信号发生器模块设计资料，包括原理图、PCB源文件及参考程序。介绍了如何实现扫频模式输出，并提供了详细的技术参数设置方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

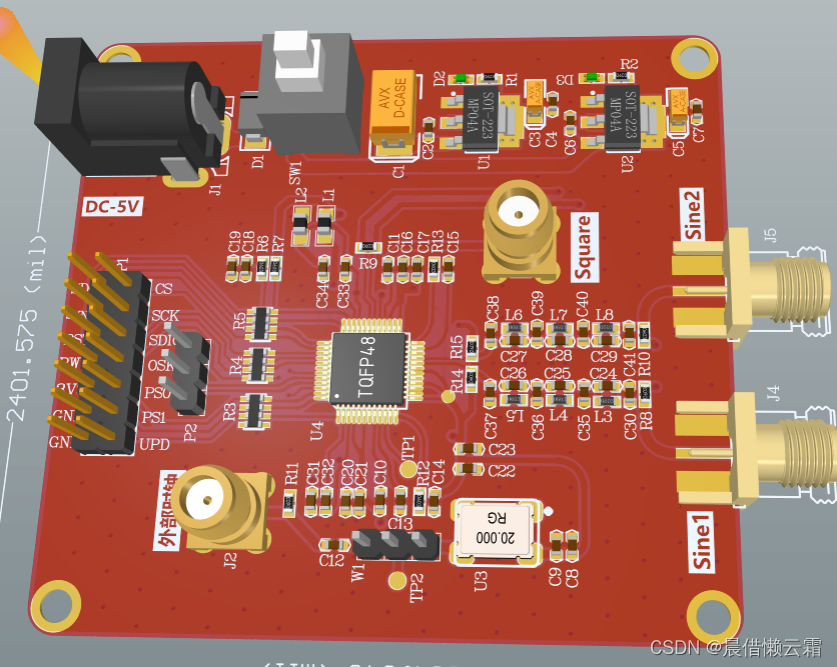

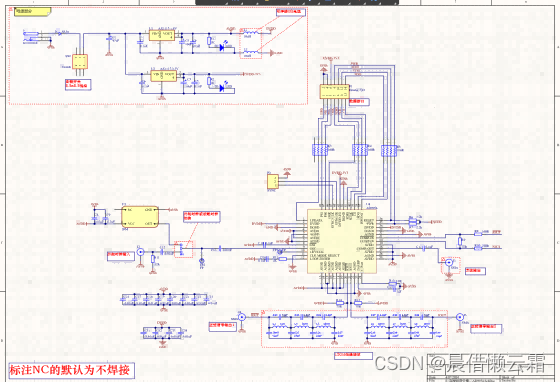

该资源主要核心是AD9954原理图、PCB源文件(AD软件格式)。原理注明了详细的原理说明以及注意事项；考虑周全的设计

获取链接1:通过百度网盘分享的文件：AD9954资接:https://pan.baidu.com/s/1BnZqrsusbR5VTO65H2J6XQ?pwd=64kf

提取码:64kf

复制这段内容打开「百度网盘APP 即可获取」

获取链接2:【闲鱼】https://m.tb.cn/h.ghMwVWF?tk=tzx630aH67C CZ0016 「我在闲鱼发布了【AD9954 原理图、pcb源文件DDS信号发生器模块正弦】」

点击链接直接打开

部分程序：

/******************************************************************
*  名    称：Linear_Sweep
*  功    能：AD9954扫频模式输出
*  参    数：MinFreq：扫频下限频率，MaxFreq：扫频上限频率
*            UpStepFreq：向上扫频步进，UpStepTime：向上扫频的跳频时间
*            DownStepFreq：向下扫频步进，DownStepTime：向下扫频的跳频时间
*            Mode：扫频模式
*  返 回 值：无 Linear_Sweep(100, 100000000, 100,  250,   100,250, 1);
*  说    明：与频率相关的参数的单位都是 MHz
*            Mode=DoubleScan(双边扫频)时，PS0=1，即为向上扫频,但配置了
*            向下扫频的寄存器,可以直接通过PS0_WriteBit()来改变扫频方向
******************************************************************/
void Linear_Sweep( double  MinFreq, double MaxFreq, double  UpStepFreq, u8 UpStepTime,double  DownStepFreq, u8 DownStepTime,ScanMode      Mode )       //0向下扫频模式，1向上扫频模式，2双边扫频

{
    uint32_t FTW_Vau;
    PS0=0;
    PS1=0;
    AD9954_CS=0;
    AD9954_SENDBYTE(CFR1);
    AD9954_SENDBYTE(0x02);
    AD9954_SENDBYTE(0x20);     //Linear_Sweep Enable
    AD9954_SENDBYTE(0);
    if (Mode & No_Dwell)
        AD9954_SENDBYTE(0x44);     //Comp Power-Down & Linear Sweep No Dwell
    else
        AD9954_SENDBYTE(0x40);     //Comp Power-Down

    //写入FTW0----最小频率
    FTW_Vau =  Get_FTW(MinFreq);;
    AD9954_SENDBYTE(FTW0);
    AD9954_SENDBYTE(FTW_Vau>>24);
    AD9954_SENDBYTE(FTW_Vau>>16);
    AD9954_SENDBYTE(FTW_Vau>>8);
    AD9954_SENDBYTE(FTW_Vau);

    //写入FTW1----最大频率
    FTW_Vau = Get_FTW(MaxFreq);
    AD9954_SENDBYTE(FTW1);
    AD9954_SENDBYTE(FTW_Vau>>24);
    AD9954_SENDBYTE(FTW_Vau>>16);
    AD9954_SENDBYTE(FTW_Vau>>8);
    AD9954_SENDBYTE(FTW_Vau);

    Mode &= 0x7F;

    if(Mode != UpScan)
    {
        //写入NLSCW----下降频率步进和跳频时间
        FTW_Vau = Get_FTW(DownStepFreq);
        AD9954_SENDBYTE(NLSCW);
        AD9954_SENDBYTE(DownStepTime); //跳频时间（DownStepTime个？？周期）
        AD9954_SENDBYTE(FTW_Vau>>24);  //频率步进
        AD9954_SENDBYTE(FTW_Vau>>16);
        AD9954_SENDBYTE(FTW_Vau>>8);
        AD9954_SENDBYTE(FTW_Vau);
        PS0=0;                         //下降扫频
    }
    if (Mode != DownScan)
    {
        //写入PLSCW----上升频率步进和跳频时间
        FTW_Vau = Get_FTW(UpStepFreq);
        AD9954_SENDBYTE(PLSCW);
        AD9954_SENDBYTE(UpStepTime); //跳频时间（0XFF个？？周期）
        AD9954_SENDBYTE(FTW_Vau>>24);  //频率步进
        AD9954_SENDBYTE(FTW_Vau>>16);
        AD9954_SENDBYTE(FTW_Vau>>8);
        AD9954_SENDBYTE(FTW_Vau);
        PS0=1;                         //上升扫频
    }
    AD9954_CS=1;
		UPDATE();
}
