PID控制器理论推导

一、染上自动化离不开PID控制

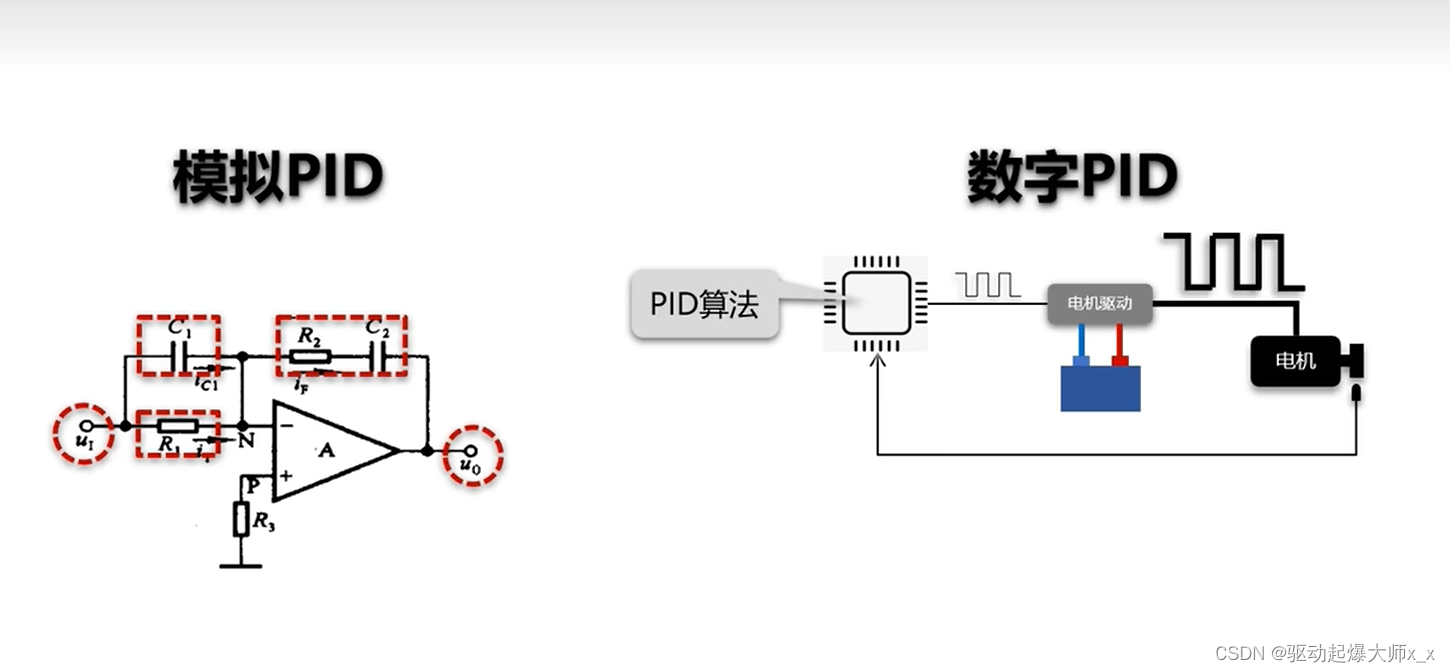

        首先我们要对 模拟PID 和 数字PID 有一个基本的认识。下图中模拟PID就是通过一个模拟电路的方式通过RC的值调参实现的PID控制，这需要很多元器件很麻烦。而数字PID通过一个主控单片机使用编程的方式实现PID算法，我们通过调节代码的Kp KI Kd 值在修改参数，这也是目前最常用的方法，所以之后我们说的PID都默认数字PID。

二、数字PID公式的导出

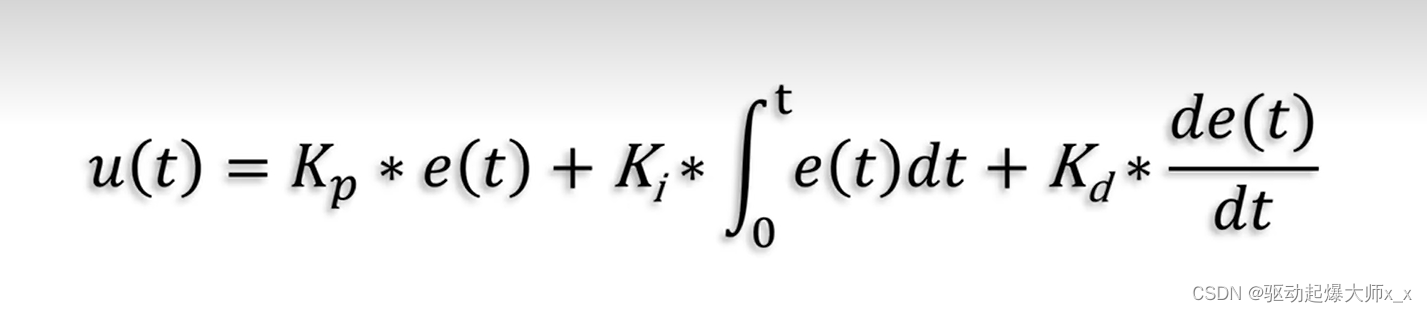

        这是PID在连续时间下的表达式其中e(t)表示的是 误差 = 目标值 - 测量值。

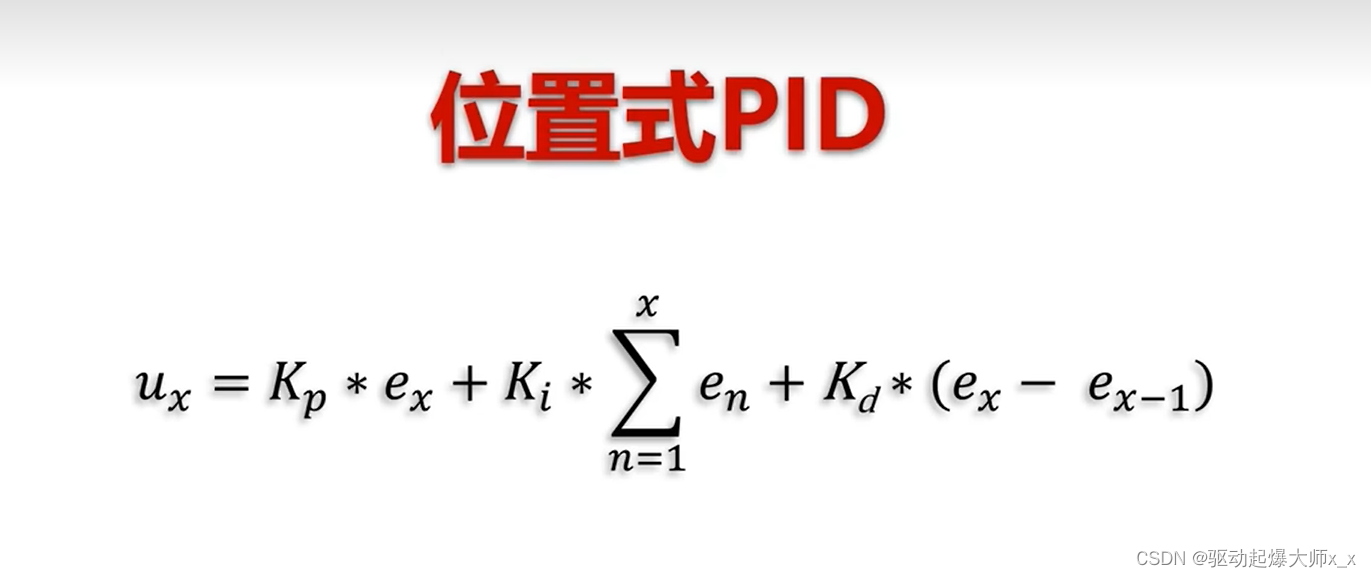

将上面的表达式离散化后我们就可以得到下面的PID在离散时间的表达式，也称为位置式PID。

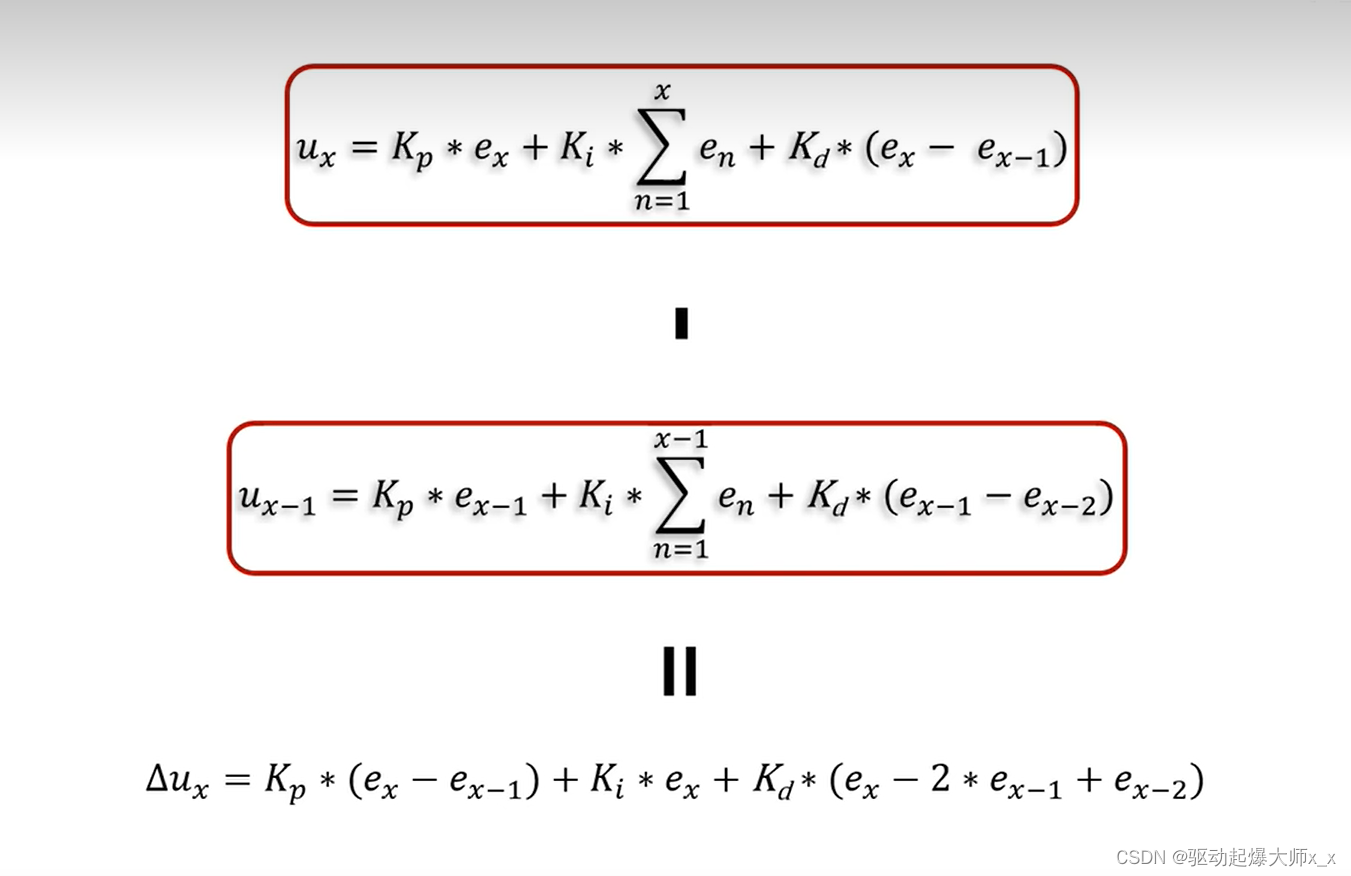

将位置PID的x 和 x-1分别列出来后使用Ux - Ux-1 = △Ux

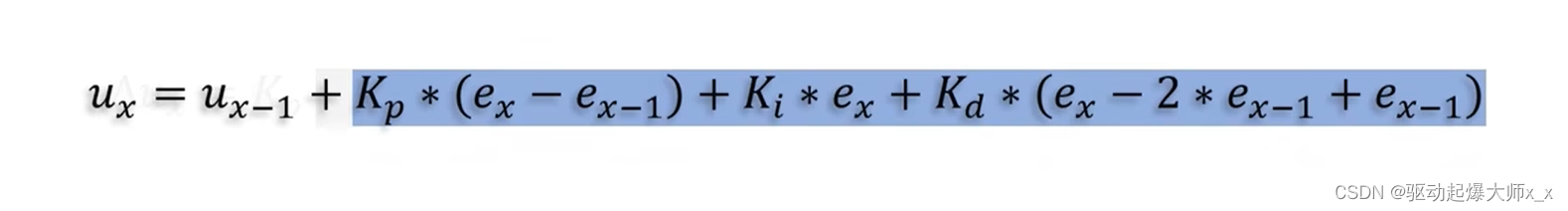

然后即可得到增量式的PID算法：Ux = Ux-1 + △Ux
