springMVC执行流程框架结构

以下有步骤和图片流程图，相互对应观看，能够更好的去了解具体流程和内容。拒绝白嫖，从我做起，谢谢大家的关注，点赞。有疑问的话，可以下方评论留言奥，我经常会观看的。。。。谢谢大家。

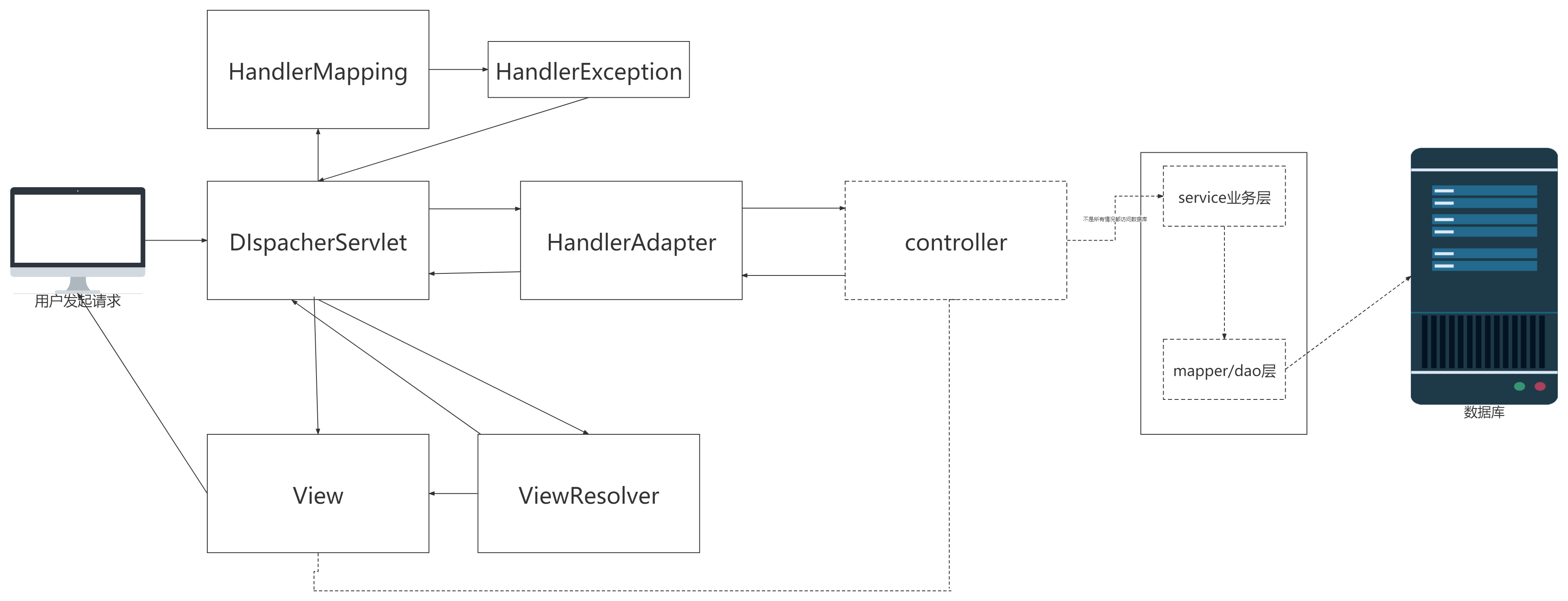

SpringMVC执行流程：

1.DispatcherServlet

用户发起请求到（DispatcherServlet）前置控制器，（DispatcherServlet）前置控制器是整个SpringMVC的控制中心。

用户发出请求，DispatcherServlet接收请求并拦截请求。

我们假设请求的url为 : http://localhost:8080/SpringMVC/hello

如上url拆分成三部分：http://localhost:8080服务器域名，SpringMVC部署在服务器上的web站点，hello表示控制器

通过分析，如上url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。

2.HandlerMapping

HandlerMapping处理器映射。DispatcherServlet调用处理器映射（HandlerMapping）,处理器映射（HandlerMapping）根据请求url查找Handler。

3.HandlerExecution

处理器异常（HandlerExecution）表示具体的Handler,其主要作用是根据url查找控制器，如上url被查找控制器为：hello。

4.处理器异常（HandlerExecution）将解析后的信息传递给DispatcherServlet,如解析控制器映射等。

5.HandlerAdapter

表示处理器适配器（HandlerAdapter），其按照特定的规则去执行Handler。

6.Handler让具体的控制器（Controller）执行。

7.Controller将具体的执行信息返回给HandlerAdapter。

8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。

9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

视图解析器将解析的逻辑视图名传给DispatcherServlet。

10.DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。

11.View

视图View返回给用户
