行为型软件设计模式实验报告

实验项目名称：行为型软件设计模式

一、实验目的和要求
目的：对行为型设计模式中的访问者模式、中介者模式、策略模式和状态模式的机制与实现方法进行验证。
要求：在学习行为型设计模式原理的基础上，熟悉JAVA编程环境，熟练掌握访问者模式、中介者模式、策略模式和状态模式的应用场景，并能够对代码进行修改和完善。

二、实验环境
1、PC兼容机
2、Windows10系统

三、实验操作过程及实验结果记录
（一）访问者模式
作业要求：研究下图1，图2和图3关于计算机的访客者模式的解决方案，阅读有关问题实现的源代码。然后
1）先运行程序以熟悉程序
2）在下面的设计图中，添加一个名为SoundBox的类，它也被视为计算机的一部分。为 SoundBox 类编写代码。
3）修改所有相关类，包括客户端类ComputerPartsGU，Visitor类层次结构以添加必要的方法，通过添加功能可以在屏幕上显示价格和零件信息。

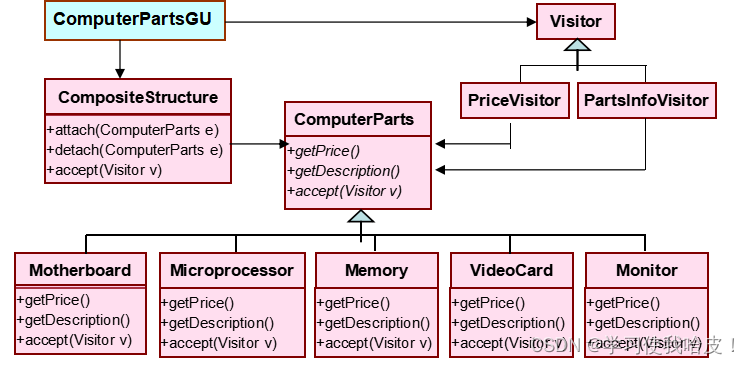

图1 计算机部件的访问者模式设计类图

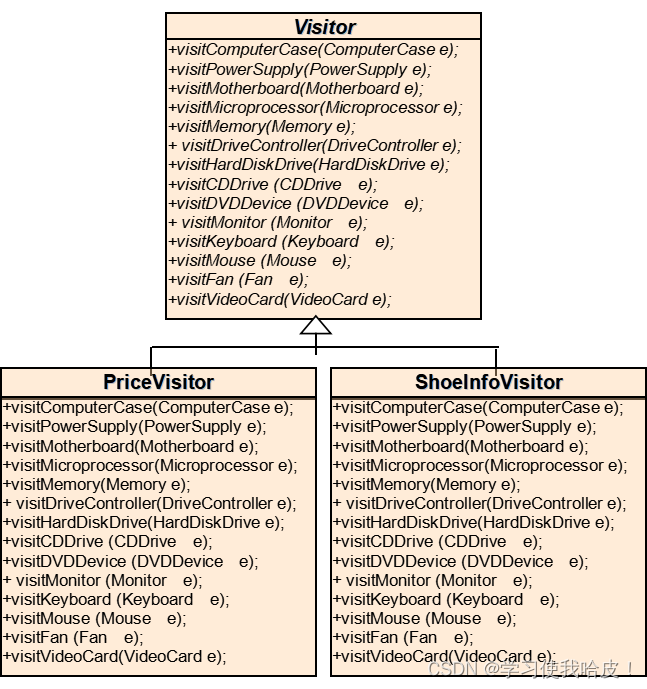

图2 计算机部件的访问者类的层次图

1、 回答以下问题
a) 您在设计图中添加了什么类？
添加了SoundBox类。
b) 修改了哪些类？
修改了ComputerPartsGUI类、PriceVisitor类、PartsInfoVisitor类和Visitor接口。

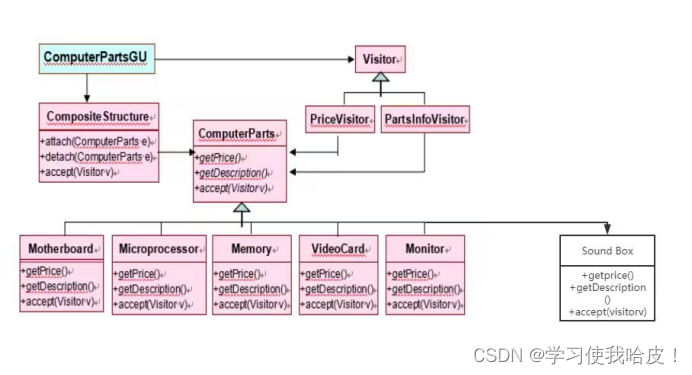

c) 正确绘制新类图

2、执行以下操作
a） 解释方法 accept(Visitor v) 的工作原理。
accept方法被一个对象调用，然后通过变量v去调用visitSoundBox方法，并将当前对象作为visitSoundBox方法的实参。
b） 节点类是如何被访问的？
提供接受访问方法的具体实现，而这个具
