Cisco MPLS VPN Option A

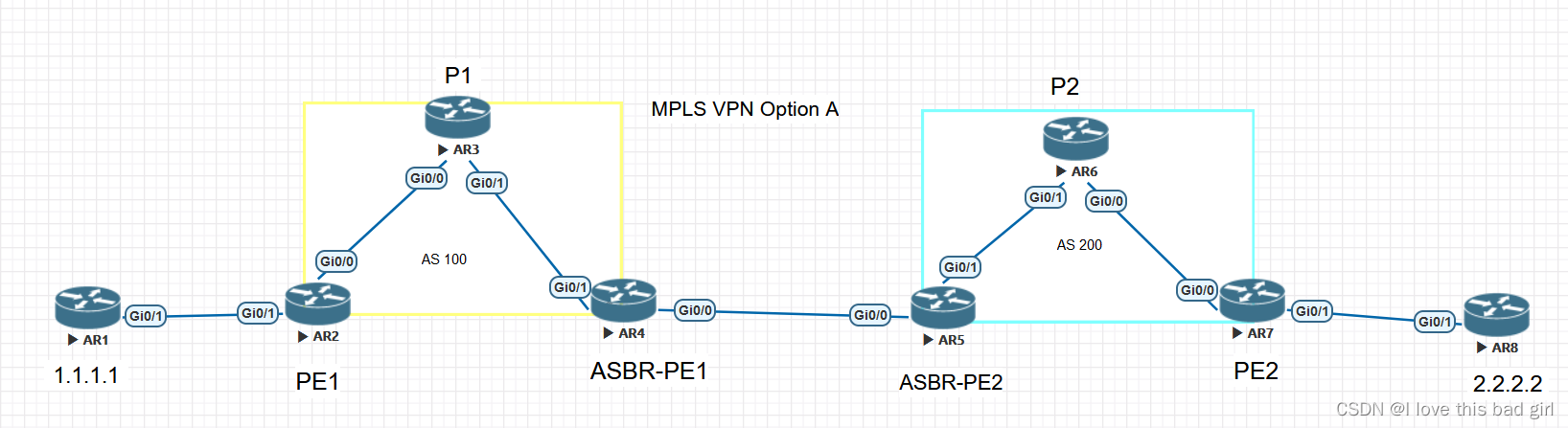

一、拓扑



二、思路

1、AS 100内运行OSPF， AS 200运行OSPF打通底层网络

2、AS 100和200运行LDP协议，分发标签

3、PE1和ASBR-PE1建立VPNV4邻居关系（可以看成是两个单域的PE建立VPNV4邻居关系），PE2和ASBR-PE2建立VPNV4邻居关系（PE1将ASBR-PE1看作对端PE设备，PE2将ASBR-PE2看作对端PE设备），PE1的RT值要和ASBR-PE1匹配，PE2的RT值要和ASBR-PE2匹配

4、ASBR-PE1和ASBR-PE2在 BGP VRF 视图下建立EBGP邻居关系，ASBR-PE之间传递的是IPv4单播包，没有标签

5、AR1/AR8通告私网路由

三、配置

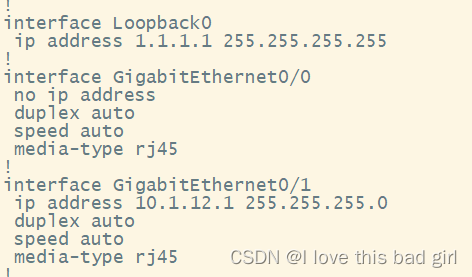

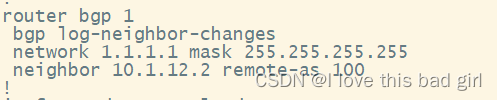

AR1配置

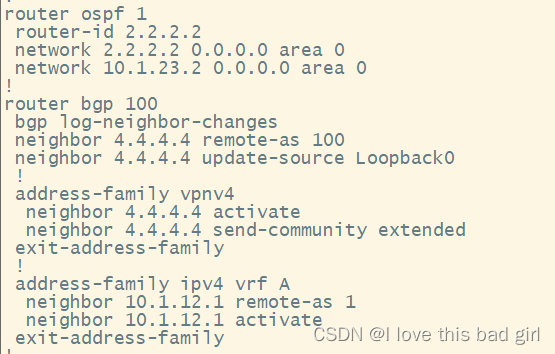

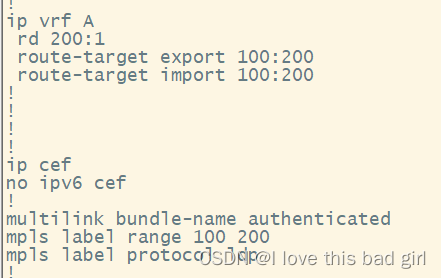

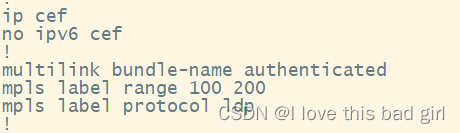

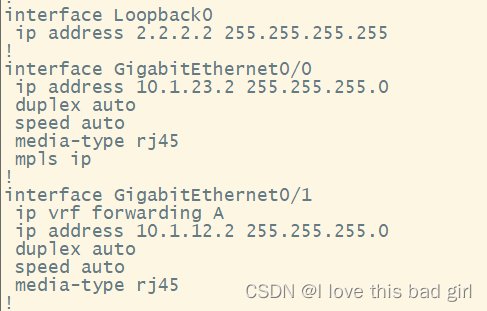

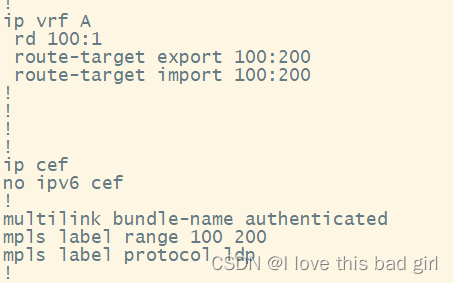

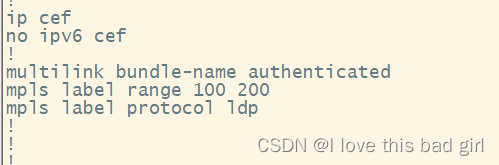

 PE1配置

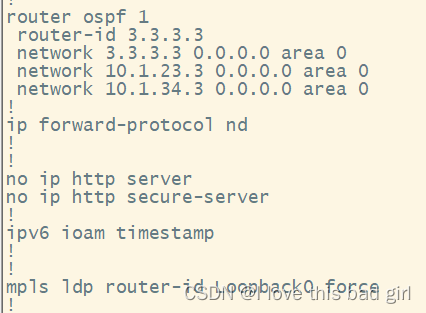

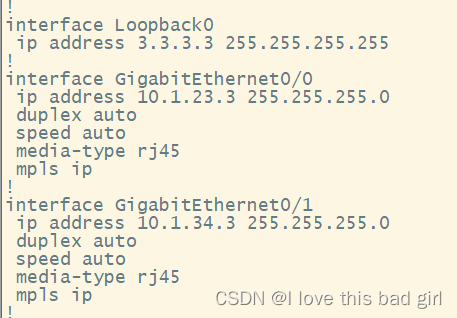

 P1配置

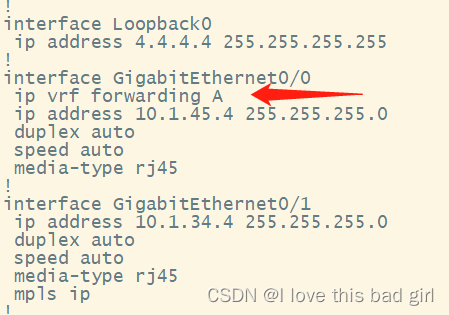

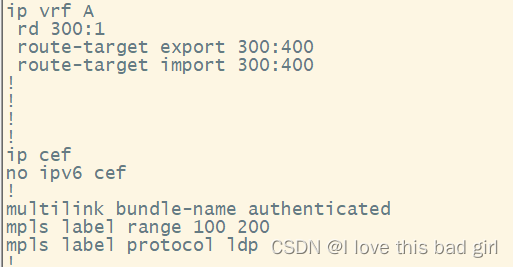

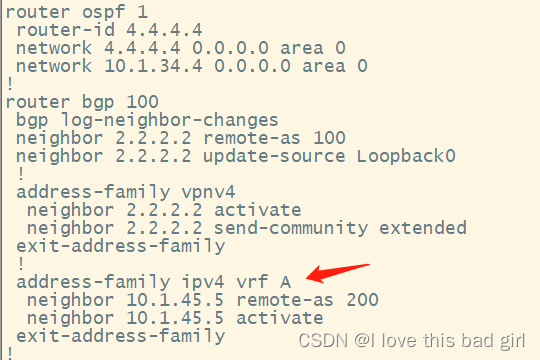

 ASBR-PE1配置

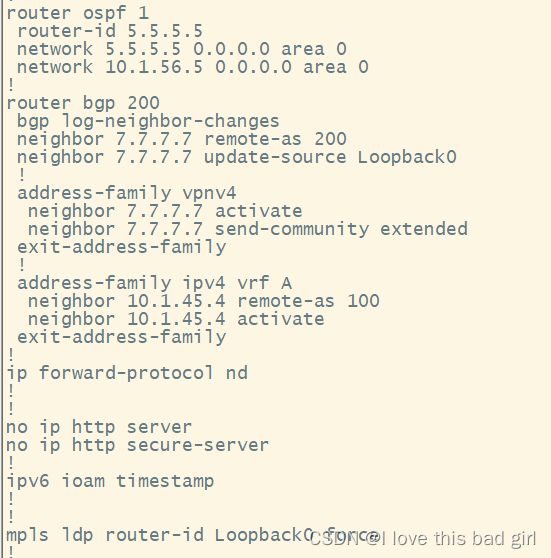

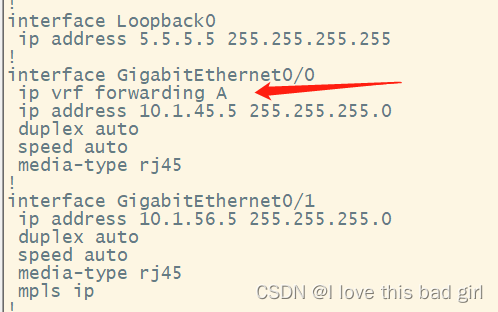

 ASBR-PE2配置

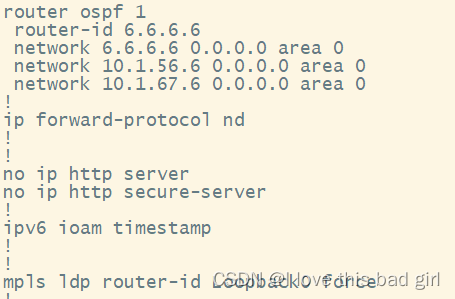

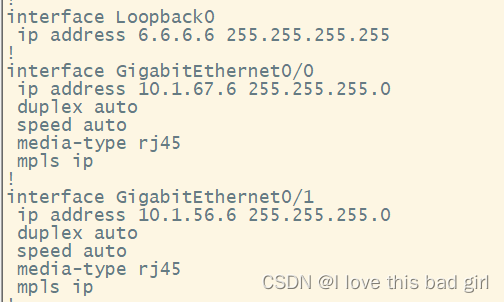

P2配置

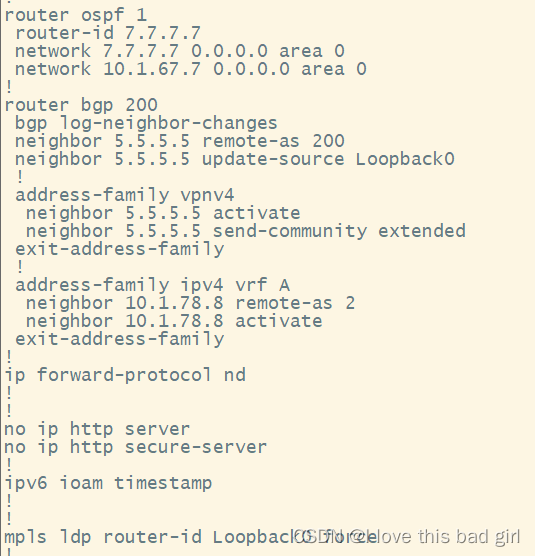

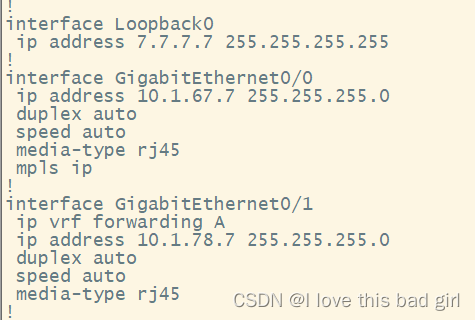

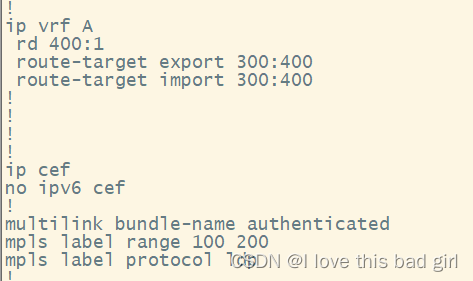

 PE2配置

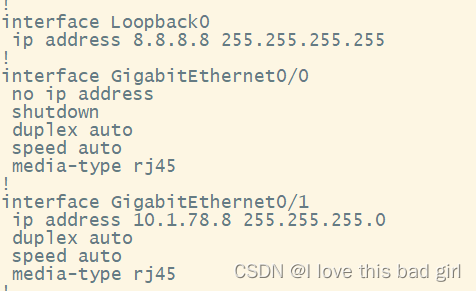

`AR8配置



 四、查看

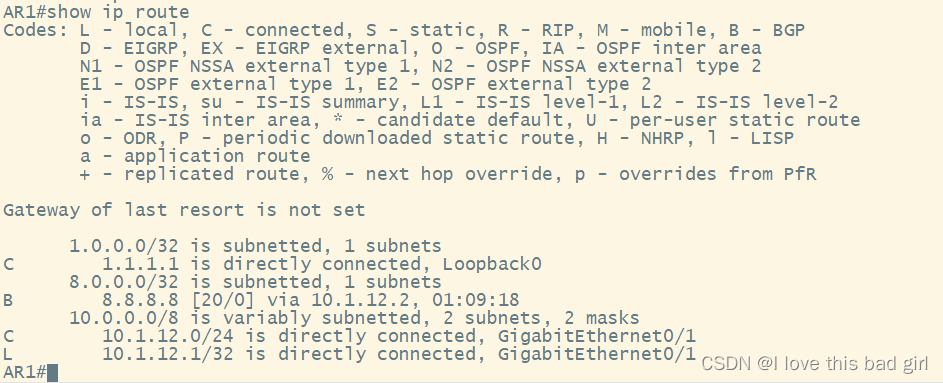

查看AR1路由表，到8.8.8.8下一跳是PE1

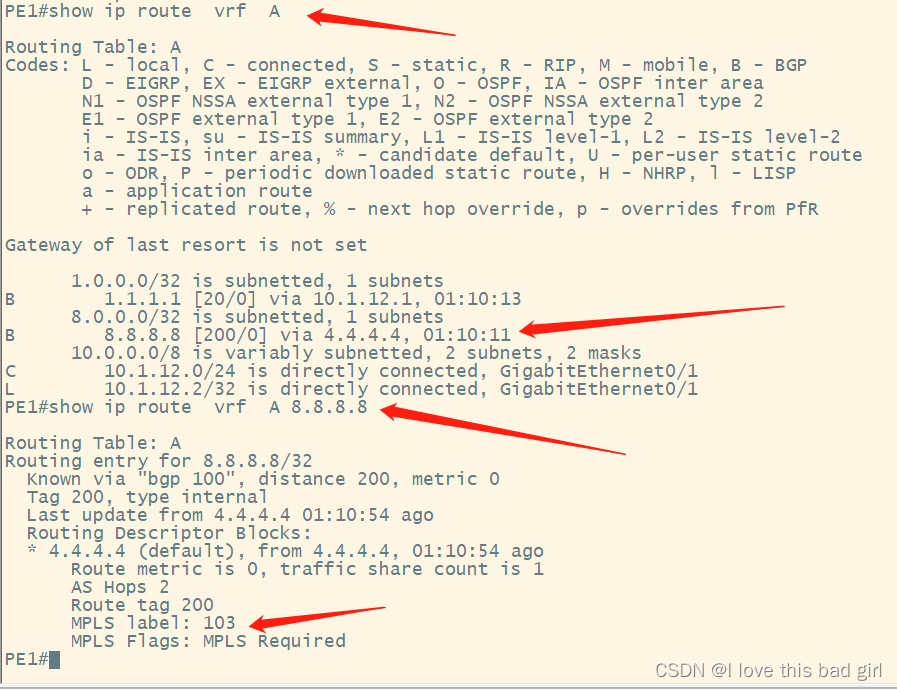

查看PE1vrf A路由表，到达8.8.8.8下一跳是4.4.4.4，查看此路由详细信息分发的私网标签是103

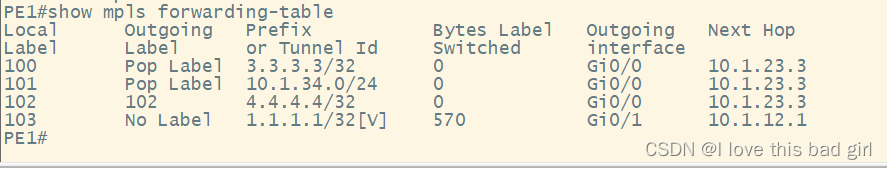

 查看PE1的标签转发表，到4.4.4.4的公网标签是102

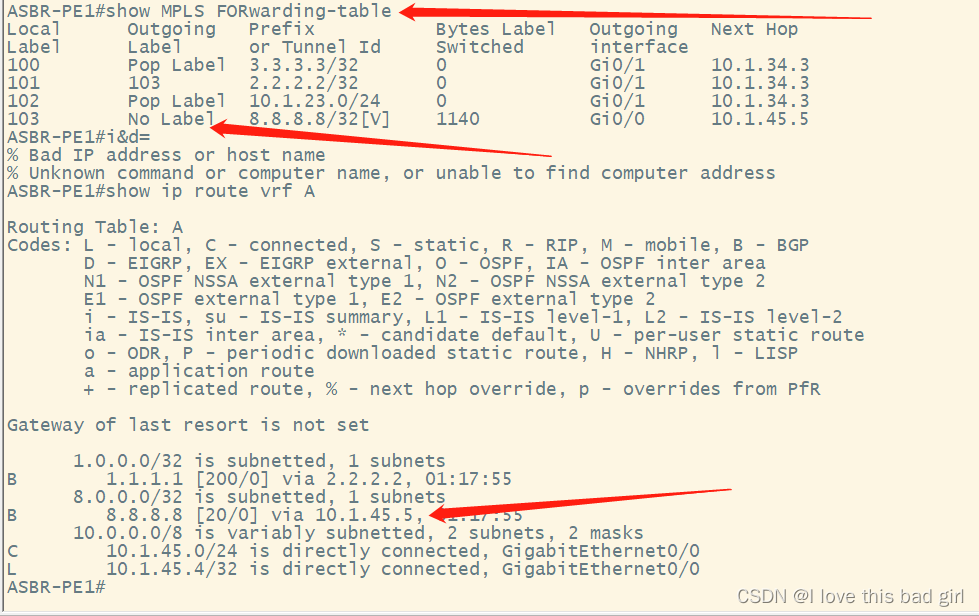

 查看ASBR-PE1标签转发表，去往8.8.8.8无标签，下一跳是10.1.45.5也即是ASBR-PE2



五、结论： 此方案两层标签，公网标签是到达ASBR-PE的102，私网标签是到达对端的103

ASBR-PE之间纯IP转发

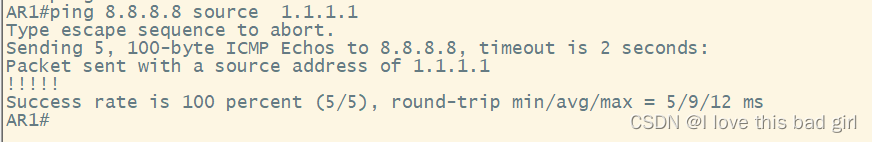

 ping测试
