文章介绍了如何使用LM35温度传感器与ArduinoUno进行连接和编程，以非阻塞方式每隔一定时间检测温度并打印到串口调试助手。接线需在OUT引脚添加1K电阻以稳定数据，传感器输出电压与温度成线性关系，通过模拟读取和转换可获取温度值。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

0、结果

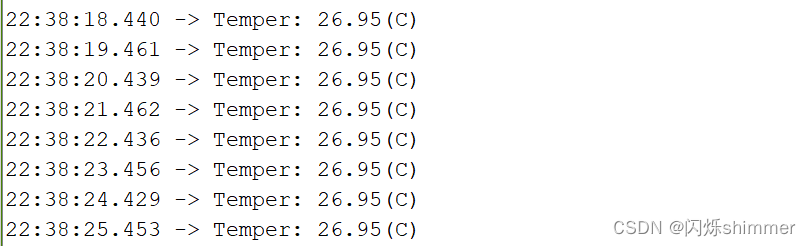

说明：先来看看串口调试助手显示的结果，显示的是空气温度，如果是你想要的，可以接着往下看。

1、外观

说明：虽然LM35温度传感器形态各异，但是原理和代码都是适用的。

2、连线

说明：只需要连接四根线。

uno————LM35温度传感器
5V------------VCC
GND------------GND
5V-----1K电阻-----OUT
A0------------OUT

3、源程序

说明：采用非阻塞方式编写，一定时间检测一次温度，并将对应功能进行函数化，方便移植。

/****************************************lm35 part****************************************/
/*
   接线：
    5V------VCC
   GND------GND
   5V-----1K电阻-----OUT
    A0------OUT
*/
#define  lm35Pin  A0
#define lm35TimeInterval 1000                          //检测一次的时间间隔
unsigned long lm35Times = 0;                           //记录设备运行时间
float lm35Temperature = 0;
long value = 0;
/****************************************set up and loop part*********************************/
void setup() {
  Serial.begin(9600);                                  //设置串口波特率9600
}

void loop() {
  getLm34Data();                                       //获取温度数据
}
/****************************************lm35 part****************************************/
/*获取温度数据*/
void getLm34Data() {
  if (millis() - lm35Times >= lm35TimeInterval) {      //一定时间执行一次
    lm35Times = millis();
    value = analogRead(lm35Pin);                       //读取模拟输入

    lm35Temperature = (value * 5.0 / 1024 * 40);       //0~5V对应模拟口读数1~1024，每10毫伏对应1℃

    Serial.print("Temper: ");                          //串口打印对应的值
    Serial.print(lm35Temperature);                     //串口打印对应的值
    Serial.println("(C)");                             //串口打印对应的值
  }
}

4、注意事项

说明：连线的时候，如果不在OUT引脚接一个上拉电阻，那么数据会拨动的很厉害，这个电阻不建议过大，不然就没那么精准。该传感器温度变化比较慢。

5、基本原理

        LM35是一种基于集成电路的温度传感器，可以测量环境温度并将其转换为电压信号输出。在Arduino中使用LM35温度传感器时，您需要将传感器的引脚连接到Arduino的模拟输入引脚上，并使用一些代码将模拟输入值转换为实际温度值。
        LM35传感器的工作原理基于温度对半导体材料电阻的影响。根据热电效应原理，当半导体材料受到热量的影响时，会产生一定的电势差。此外，材料的电阻值也会随着温度的变化而发生变化。LM35传感器利用这个原理来测量温度值。
        LM35传感器的输出电压与温度成线性正比关系，公式为：Vout = 10mV/℃ × 温度值。例如，如果LM35传感器测量到的温度值为25℃，则输出电压为：Vout = 10mV/℃ × 25℃ = 0.25V。由此可见，通过测量LM35传感器输出的电压值，可以间接得知当前的温度值。
