半导体PN结的工作原理

金属导电原理

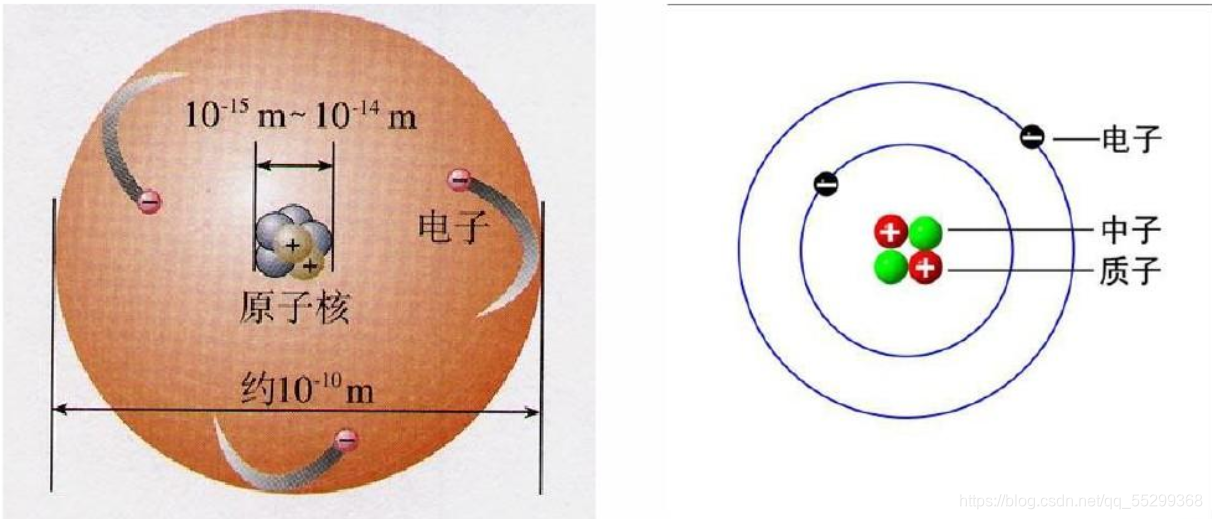

原子的构成结构示意图

从图中可以看出,一个原子由原子核核外电子构成 ,而原子核由质子中子构成。中子不带电,质子带正电,核外电子带负电,整个原子显中性。

一个原子的最外层电子树为8时最稳定,电子数小于<4,受原子核的约束力小,容易脱离原子核。

电子数>4,受原子核的约束力大,不容易脱落原子核。

很多金属原子最外层电子数小于4,容易丢失电子,这些电子成为自由移动的电子,在电场的作用下,会发生定向移动形成电流,这就是金属导电的原理。

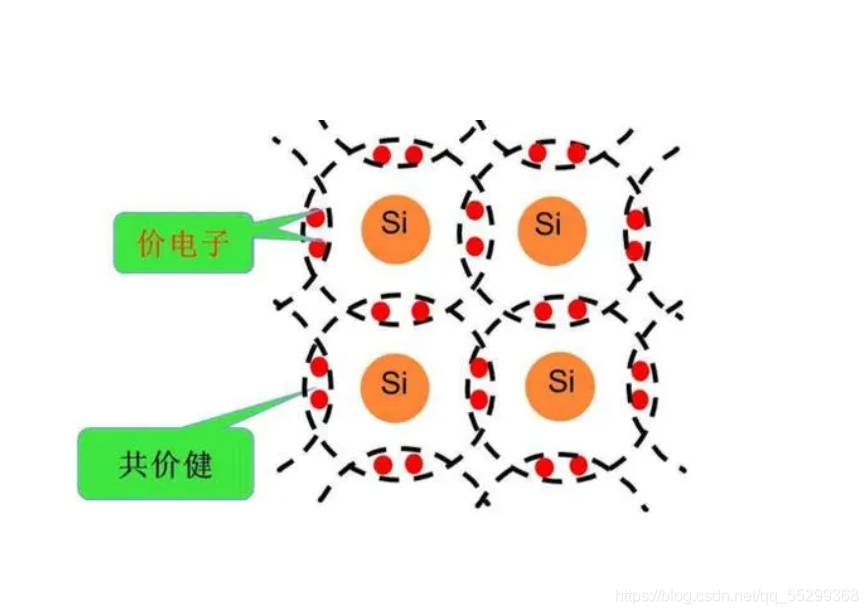

半导体元素一般最外层电子数为4,这个时候就比较特殊,既不容易失去电子,也不容易得到电子。两个原子或者多个原子共同使用他们的最外层电子数,在理想状态下达到电子饱和的状态,通过共价键形成最外层8个电子的稳定结构。

这中结构不是绝对的稳定,当电子受到能量激发时,也会发生跃迁,成为移动的电子,在电场的作用下形成发生定向移动,形成电流。电子的移动产生了空穴,相邻的电子

### 半导体 PN 工作原理 PN作为半导体器件的核心构,其形成过程始于两种不同类型的掺杂硅材料——P型和N型半导体的接触界面。当这两种材料紧密接合在一起时,在交界处形成了一个特殊的区域即为PN。 #### 载流子扩散运动 在未施加外部电压的情况下,由于浓度差异的存在,N区中的自由电子具有较高的能量状态并趋向于迁移到较低的能量态所在的P区内;与此同时,P区内的空穴也会自发地向N区迁移[^2]。这种由高浓度区到低浓度区自然发生的粒子流动现象被称为载流子的扩散运动。 随着这些带电粒子跨过边界进入对方领域后,它们会在新的环境中找到相反电荷而复合消失,从而留下固定不动的正负离子层,进而建立起内建电场Ei。该电场所产生的力阻止更多来自两侧的多数载流子继续穿越面,最终达到动态平衡状态下的稳定分布形式。 #### 阻挡层与势垒高度 上述过程中形成的内部静电场构成了所谓的阻挡层或耗尽区,它有效地阻碍了进一步的净电流传输。这个区域内几乎不存在可移动的载流子,因此电阻非常高。同时,为了克服这一障碍实现跨越,任何试图通过此区域传递的有效载流子都需要具备足够的动能来抵消势垒Vbi的影响,这就是所谓的势垒高度[^1]。 #### 外部偏置影响 对于实际应用而言,通常会对PN施加一定的外加电压以改变其行为模式: - **正向偏压**:如果给定方向使得电源正极连接至P端而负极端连通N侧,则可以削弱原有的内置电位差,降低势垒高度,促进更多的多子注入对面一侧,导致较大的传导电流; - **反向偏压**:反之亦然,若将电池极性颠倒过来布置的话,将会增强原有空间电荷区宽度及其强度,抑制少数量子跃迁事件的发生频率,使漏泄量变得极其微弱甚至接近零安培级别。 综上所述,通过对PN物理特性的深入理解能够帮助人们更好地掌握各类基于此类基础构建单元设计而成复杂电路元件的工作机制和发展趋势。 ```python import matplotlib.pyplot as plt import numpy as np def plot_pn_junction(): x = np.linspace(-5, 5, 400) y = (np.tanh(x)) * .8 fig, ax = plt.subplots() ax.plot(x,y,'r',label='Built-in Electric Field') ax.axhline(0,color="black",linewidth=0.5) ax.axvline(0,color="black",linewidth=0.5) ax.fill_between(x[y>0],y[y>0],where=(x<0),facecolor='blue',alpha=.3,label='N-Type Region') ax.fill_between(x[y<0],y[y<0],where=(x>0),facecolor='orange',alpha=.3,label='P-Type Region') ax.set_title('Simplified Representation of a PN Junction') ax.legend(loc='upper right') plt.show() plot_pn_junction() ```
