V-I转换器恒流源电路方案 i-V转换器电路方案

V-I转换器恒流源

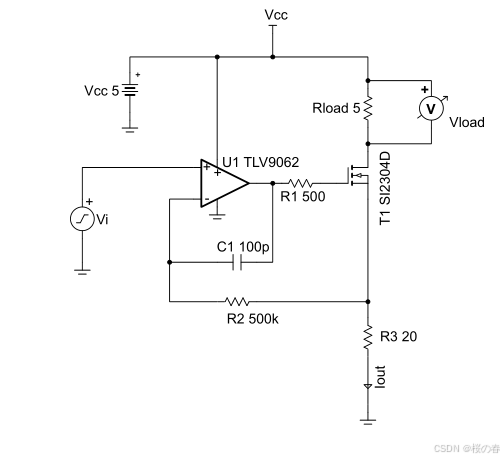

1.TI官方提供的

 Voltage-to-current (V-I) converter circuit with MOSFET.pdf

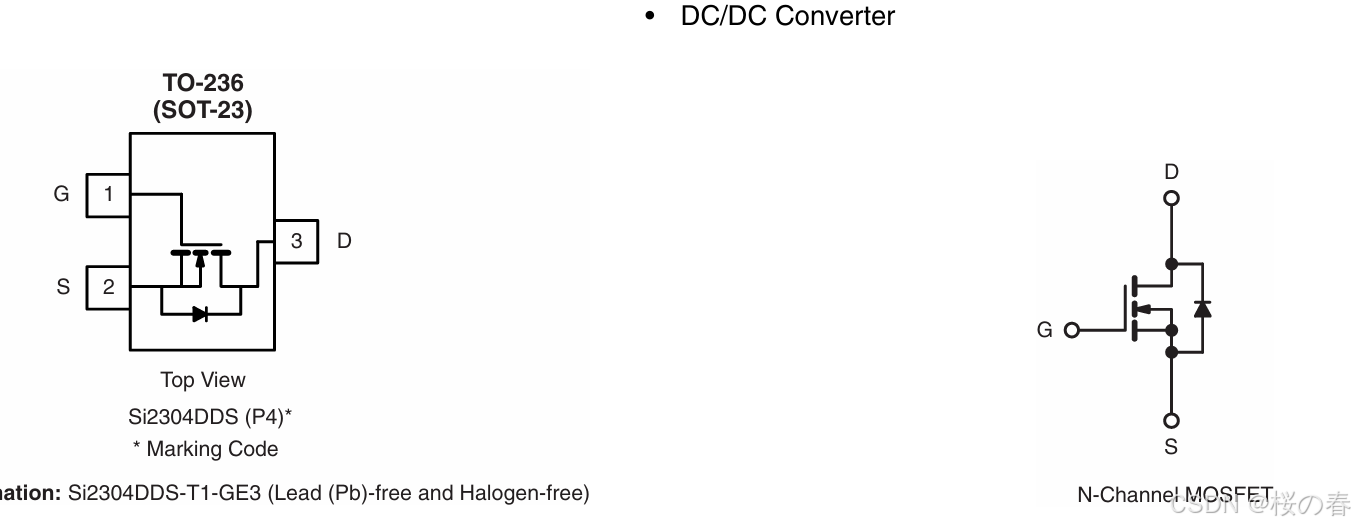

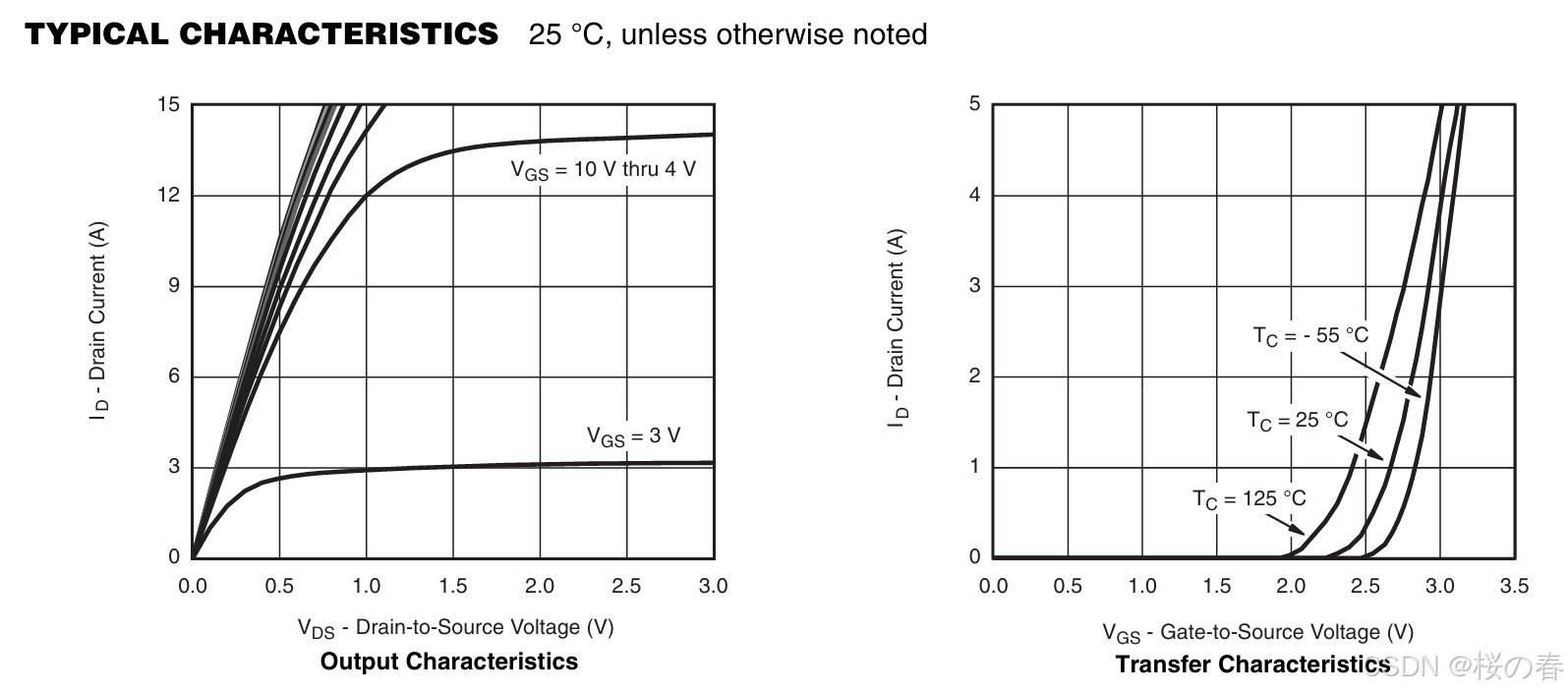

SI1204D为TrenchFET® Power MOSFET   N通道MOSFET

G：gate 栅极；S：source 源极；D：drain 漏极。

VIN输入-》虚短虚断-》V+=V-=VIN-》V-恒定-》需断-》V-=V3-》i3=V-/R3  恒定-》因为+端>-端，比较器-》输出高-》mos管导通-》i3=i负载  实现恒流

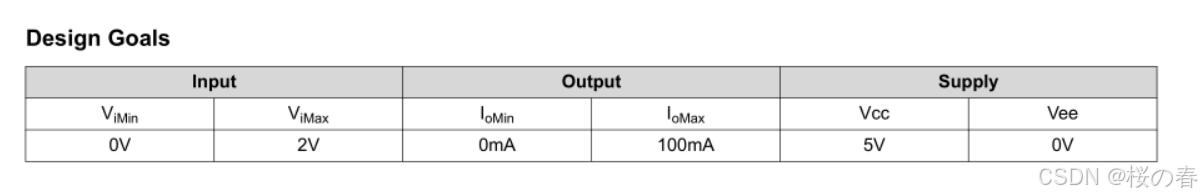

范围:iout = VIN/R3   if VIN(0-2V)  R3=20  IOUT=I负载=0-100MA

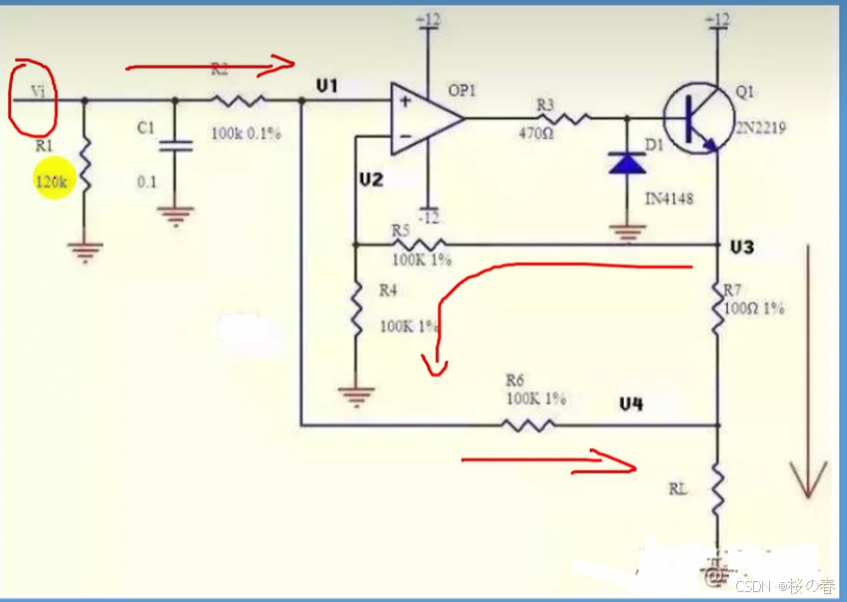

2.经典但不建议使用

VI作为DA输入，RL作为负载端，

原理分析:

因为虚短虚断:

I1=I4     I5=I4

所以(Vi-V1)/R2=(V1-V4)/R6  (V3-V2)/R5=(V2/R4)

又因为:V1=V2

所以(Vi-V1)/R2=(V1-V4)/R6  (V3-V1)/R5=(V1/R4)

V1=(VI V4 R2 R6)的关系式=(R6*VI+R2*V4)/(R6+R2)

V1=(V3 R5 R4 )的关系式=R4*V3/(R5+R4)

所以此时为了简化关系式，对可以人为简单控制的变量进行定制

IF R2=R6 R4=R5时

得到

V1=1/2*(VI+V4)

V1=1/2 *V3

所以

VIN=V3-V4

I7 =VIN/R7

​RL远小于100K，则通过RL和​R7的电流基本相同

这个电路电流一般几十毫安到一两个安陪

R6有电流流过，并且是从主回路中来的，也就是你不恒流到几个微安是不影响的，并且输入电压不受限！

比较经典，但要求太多，不是很建议

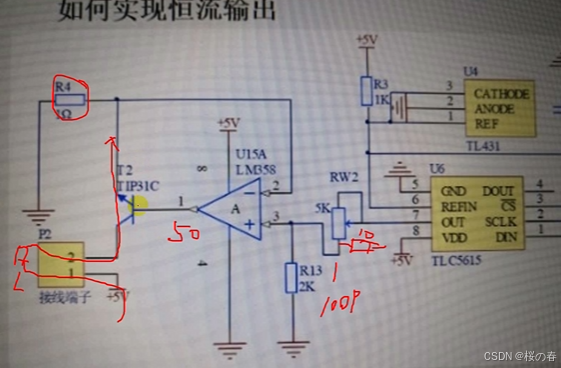

3.

DA输出-》电阻分压-》运放+端输入=-端=R4一侧-》I4恒定-》3集管导通-》因为运放的虚断-》I4=I负载

这时有人又想了，U+=U-,三极管又导通那么   I负载=[U(三极管)-5v]/R负载，  当R负载变化，I应该变化了才对

这样分析是因为对三极管的理解不完全，3集管不是导通了后就没有电阻了，这里的3集管不光光是开关左右，还有调节电阻的作用

把运放当成比较器

i-V转换器

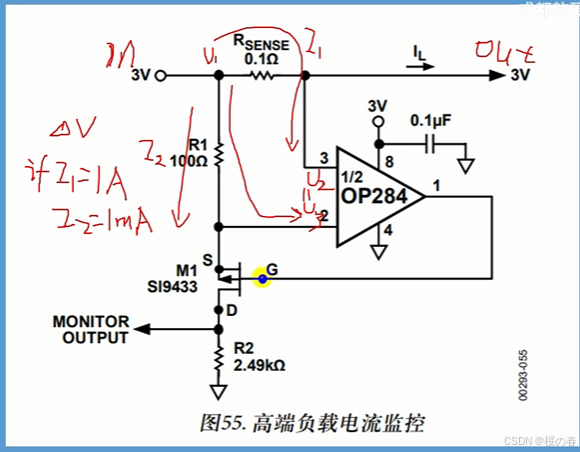

电路分析-高端负载电流监控-电流采样电路_哔哩哔哩_bilibili

运放当成比较器使用

相对于输入就是图上的3V那个点，电压要低(V2<V3)，使​编辑MOS管导通，从而使运放的负端输入​编辑端电压降低，从而达到平衡。
