一、图像滤波与卷积

1.什么是卷积？

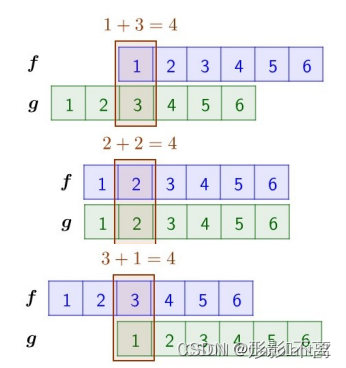

丢两个骰子，每一个骰子的点数平均分布，显然有：

$P(x=i)=\frac{1}{6},i=1,...6$

求：把两个骰子都抛出去，求点数加起来为t的概率是多少？如 t=4,设 𝑓(𝑖)表示第一个骰子投出i 的概率，𝑔(𝑖)表示第二个骰子投出i的概率。

则两个骰子加起来为4的概率： $f(1)g(3)+f(2)g(2)+f(3)g(1)$ ,

写成卷积标准形式为：

$(f*g)(4)=\sum_{i=1}^{3}f(i)g(4-i)$

进一步，两个骰子加起来为t的概率，就是二个骰子的概率密度函数卷积：

$(f*g)(t)=\sum_{i=1}^{6}f(i)g(t-i)$

2.图像(二维)卷积定义：

$(f*g)(x,y)=\frac{1}{NM}\sum_{i=0}^{N-1}\sum_{j=0}^{M-1}f(i,j)g(x-i,y-j)$

其中g称为滤波器。

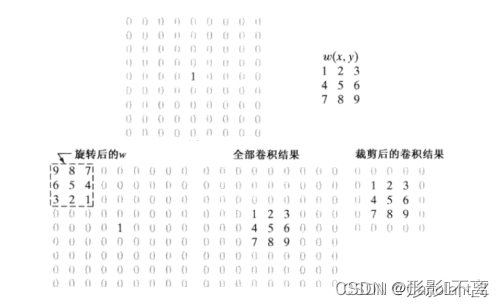

3.图像滤波的计算图示：

4.图像滤波的计算过程：

(1)滤波器𝑓(𝑥, 𝑦)左右、上下反转：得到𝑓(−𝑥, −𝑦);

(2)按照前述公式计算卷积(先乘后累加)

5.图像去噪：

6.图像卷积演示：Image Kernels explained visually

二、深度学习平台介绍

1.深度学习的相关方向

2.深度学习库简介

3.深度学习库的比较

4.PyTorch简介

PyTorch是一个Python的深度学习库。它最初由Facebook人工智能研究小组开发，而优步的Pyro软件则用于概率编程。

最初，PyTorch由Hugh Perkins开发，作为基于Torch框架的LusJIT的 Python包装器。PyTorch在Python中重新设计和实现Torch，同时为后端代码共享相同的核心C库。

除了Facebook之外，Twitter、GMU和Salesforce等机构都采用了 PyTorch。到目前，据统计已有80%的研究采用PyTorch，包括Google。

下面的表格是对两个深度学习库PyTorch和TensorFlow2的对比：

PyTorch的基本概念

（1）张量(Tensor)

是一个物理量，对高维 (维数 ≥ 2) 的物理量进行 “量纲分析” 的一种工具。简单的可以理解为：一维数组称为矢量，二维数组为二阶张量，三维数组为三阶张量 …

（2）计算图

用“结点”（nodes）和“线”(edges)的有向图来描述数学计算的图像。“节点” 一般用来表示施加的数学操作，但也可以表示数据输入的起点 /输出的终点，或者是读取 /写入持久变量的终点。“线”表示“节点”之间的输入 /输出关系。这些数据“线” 可以输运“size可动态调整”的多维数据数组，即 “张量”（tensor）。

表示方法

--使用 tensor 表示数据

--使用 Dataset、DataLoader 读取样本数据和标签

--使用变量 (Variable) 存储神经网络权值等参数

--使用计算图 (computational graph) 来表示计算任务

--在代码运行过程中同时执行计算图

三、卷积神经网络基础

1.卷积神经网络进化史

2.基本概念

全连接网络：链接权过多，难算难收敛，同时可能进入局部极小值，也容易产生过拟合问题。

例如：输入为96x96图像，要学习100个特征。

局部连接网络：顾名思义，只有一部分权值连接。部分输入和权值卷积。

特征提取：

填充(Padding):就是在矩阵的边界上填充一些值，以增加矩阵的大小，通常用0或者复制边界像素来进行填充。

步长 (Stride)：顾名思义，就是说过滤器一次移动多少格子。如图步长为2。

多通道卷积：如RGB。

池化(Pooling):使用局部统计特征，如均值或最大值。解决特征过多问题。

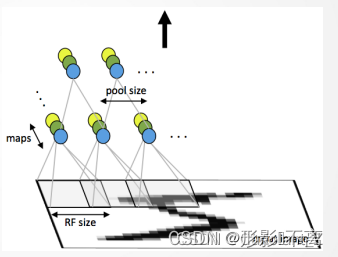

卷积神经网络结构：

构成：由多个卷积层和下采样层构成，后面可连接全连接网络

卷积层：k个滤波器

下采样层：采用min或max

后面：连着全连接网络

3.学习算法

四、LeNet-5网络

1.问题提出：

2.网络结构：

3.结构详解：

(1)C1层：

6个Feature map构成；

每个神经元对输入进行5*5卷积；

每个神经元对应5*5+1个参数，共6个feature map， 28*28个神经元，因此共有 (5*5+1)*6*(28*28)=122,304连接；

(2)C2层(Pooling层)：

(3)C3层(卷积层)：

(4)S4层： 与S2层工作相同

(5)C5层：

120个神经元；

每个神经元同样对输入进行5*5卷积，与S4全连接；

总连接数(5*5*16+1)*120=48120；

(6)F6层：

84个神经元；

与C5全连接；

总连接数(120+1)*84=10164

(7)输出层：

由欧式径向基函数单元构成；

每类一个单元；

输出RBF单元计算输入向量和参数向量之间的欧式距离；

4.网络说明：

与现在网络的区别：

-卷积时不进行填充（padding）

-池化层选用平均池化而非最大池化

-选用Sigmoid或tanh而非ReLU作为非线性环节激活函数

-层数较浅，参数数量小（约为6万）

5.误差反向传播：

经典BP算法

卷积NN的BP算法：下采样层

如果当前是卷积层，下一层为下采样层，误差如何从下采样层回传假设为2*2核平均池化。

局部误差从卷积层传到下采样层

6.网络结构可视化： 3D Visualization of a Convolutional Neural Network

7.LeNet5代码实现：

import torch
from torch import nn
from d2l import torch as d2l

class Reshape(torch.nn.Module):
    def forward(self, x):
        return x.view(-1, 1, 28, 28)
net = torch.nn.Sequential(
    Reshape(),
    nn.Conv2d(1, 6, kernel_size=5, padding=2), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    nn.Conv2d(6, 16, kernel_size=5), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    nn.Flatten(),
    nn.Linear(16 * 5 * 5, 120), nn.Sigmoid(),
    nn.Linear(120, 84), nn.Sigmoid(),
    nn.Linear(84, 10))

相关说明：

(1)nn. Sequential() ：该函数可以将不同的模块组合成一个新的模块，将各模块按顺序输入即可

(2)nn.AvgPool2d(kernel_size, stride)或MaxPool2d ：平均池化或最大池化层，输入参数分别为池化窗口大小和步长。二参数同时可以为整数，否则为元组。类似的还有平均池化 nn.AvgPool2d(kernel_size, stride)

(3)nn. Sigmoid() ：该函数为上一层的输出添加sigmoid激活函数。类似的还有nn.ReLU()，nn.Tanh()等

(4)nn. Conv2d(in_channels,out_channels,kernel_size) ：卷积层，其三个参数按顺序代表输入通道数、输出通道数、卷积核大小若卷积核形状为正方形，则卷积核大小可以为int ，否则，卷积核大小必须为元组(tuple) 如：nn.Conv2d(1, 6, (5, 4))即代表卷积核大小为5×4
