15单片机定时方式点亮LED灯闪烁C程序语言

定时器0学习

小白入门
配置定时器0的定时模式，控制点亮LED灯闪烁
以下代码经过实际验证
艾克姆科技STC15W4K64的一块系统开发板
话不多说，直接上代码（模块化）

主函数代码如下

#include "timer.h"
void main()
{
	unsigned char time = 0;    //定义计数次数的数据类型
	P0M0 = 0; P0M1 = 0;    //配置P0为准双向模式
	Timer0_Init();        //调用初始化函数,初始化定时器0
	while(1)
	{
		if(TF0 == 1)      //T0溢出标志位，溢出后硬件置 1 （检测定时器是否溢出）
		{
			TF0  = 0;     //软件查询，软件清 0
			time++;       //记录溢出的次数
			if(time == 30)   //0.3s
			{   LED1 = 1;
				LED2 = 1;
			    LED0 = 0;
			}
			if(time == 60)  //0.6s
			{   LED0  = 1;
				LED2  = 0;
			}
			if(time == 90)  //0.9s
			{   LED2  = 1;
				LED1  = 0;
				time  = 0;
			}
		}
	}
}

有关定时器的点C代码如下

#include "timer.h"

void Timer0_Init(void)  //溢出定时的时间为10ms
{
	TMOD = 0X00;   //工作模式寄存器，设置为启动禁止仅由TR0控制，设置为定时模式，工作模式设置为模式0
	TH0  = 0XDC;   //给加法计数器附初值 0XDC（65536-9213）/256
	TL0  = 0X00;   //                       （65536-9213）%256
	TR0  = 1;      //TR0 T0的运行控制位，等于1开始计数
}

定时器点H代码如下

#ifndef __TIMER_H__
#define __TIMER_H__

#include <STC15W.h>      //15单片机头文件

	sbit LED0 = P0^5;    //LED灯的位定义（蓝）
	sbit LED1 = P0^6;    // 绿
	sbit LED2 = P0^7;    // 红

void Timer0_Init(void);

#endif

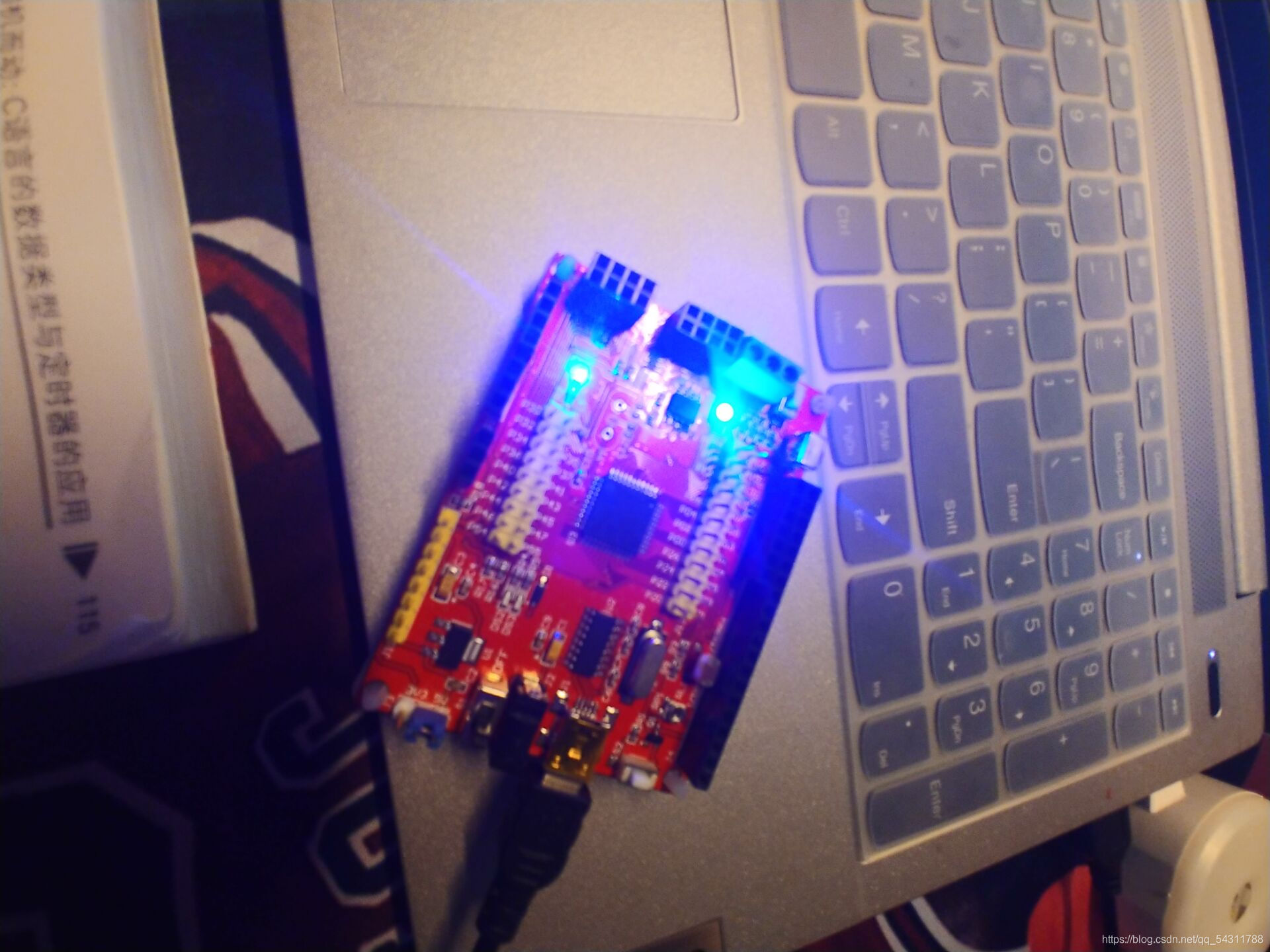

以下是验证图展示
