静态路由的配置

一.配置静态路由，是三台主机PC1，2，3完成通信

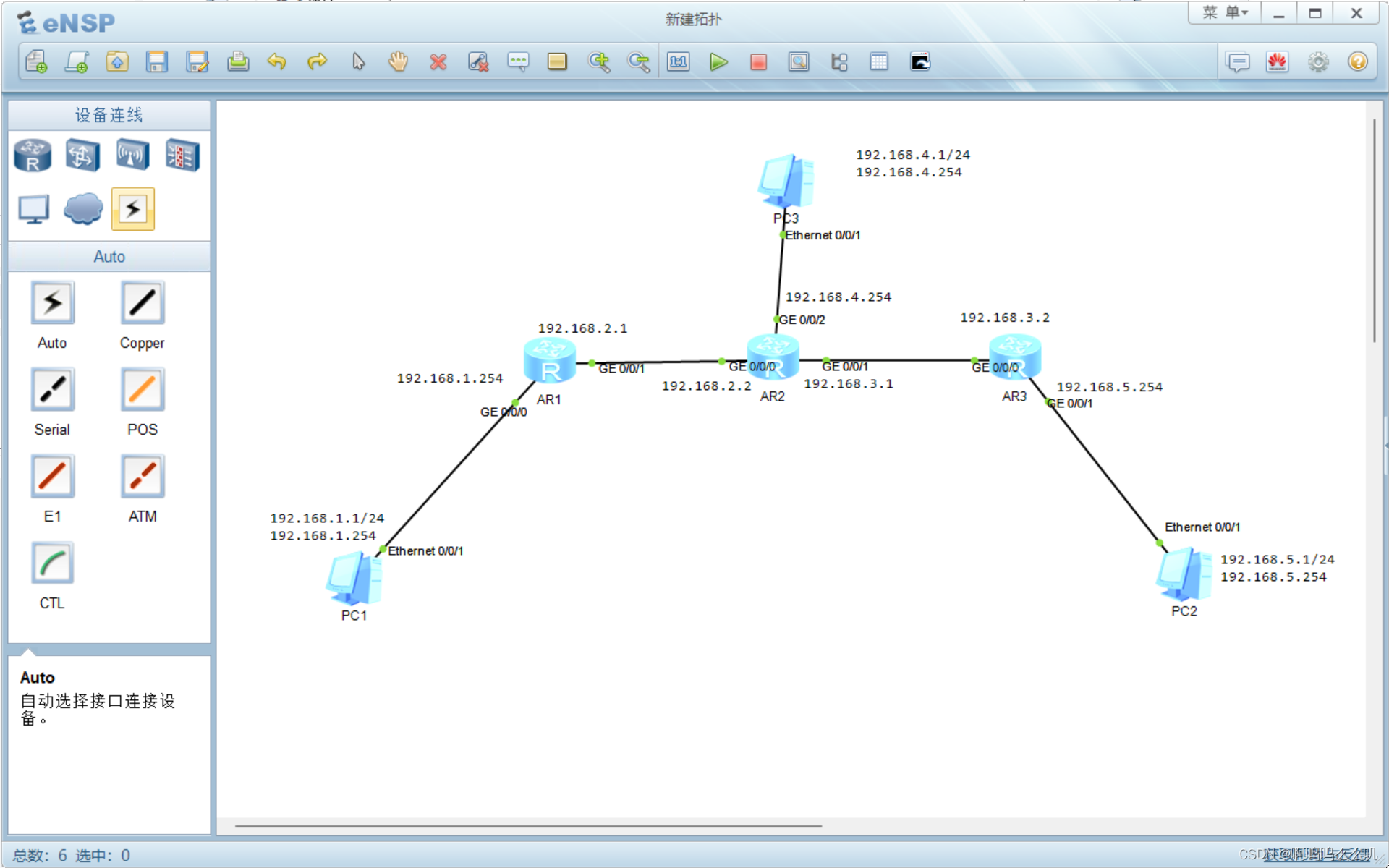

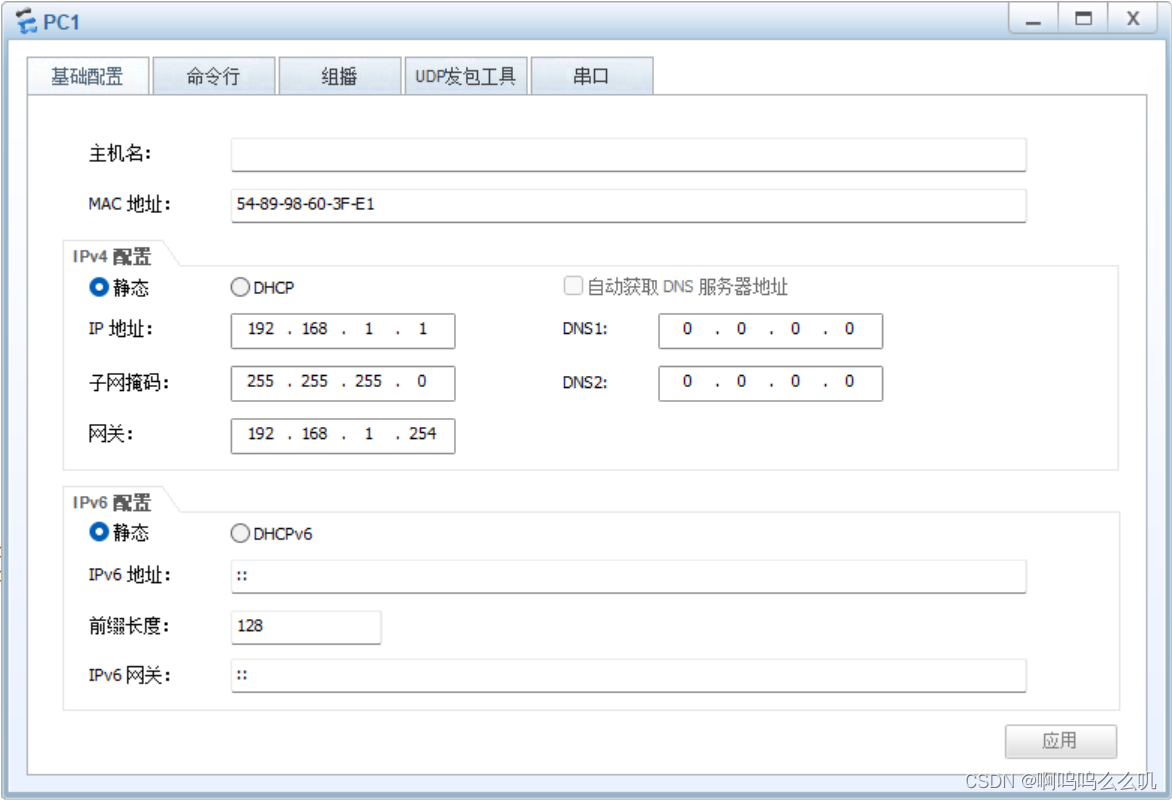

1.相关IP地址，子网掩码，网关布置

 2.配置路由器

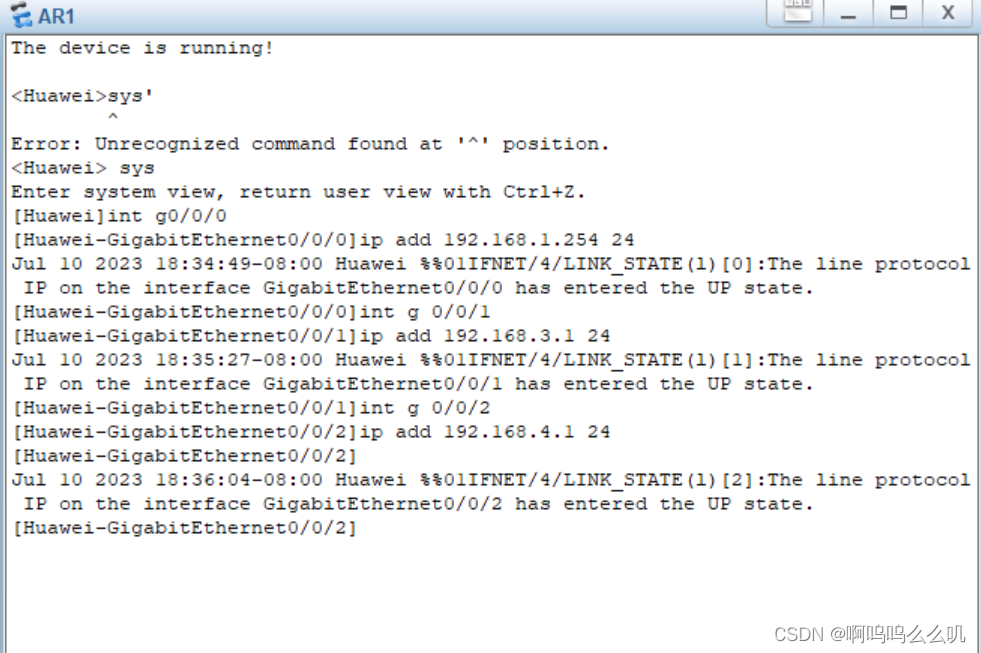

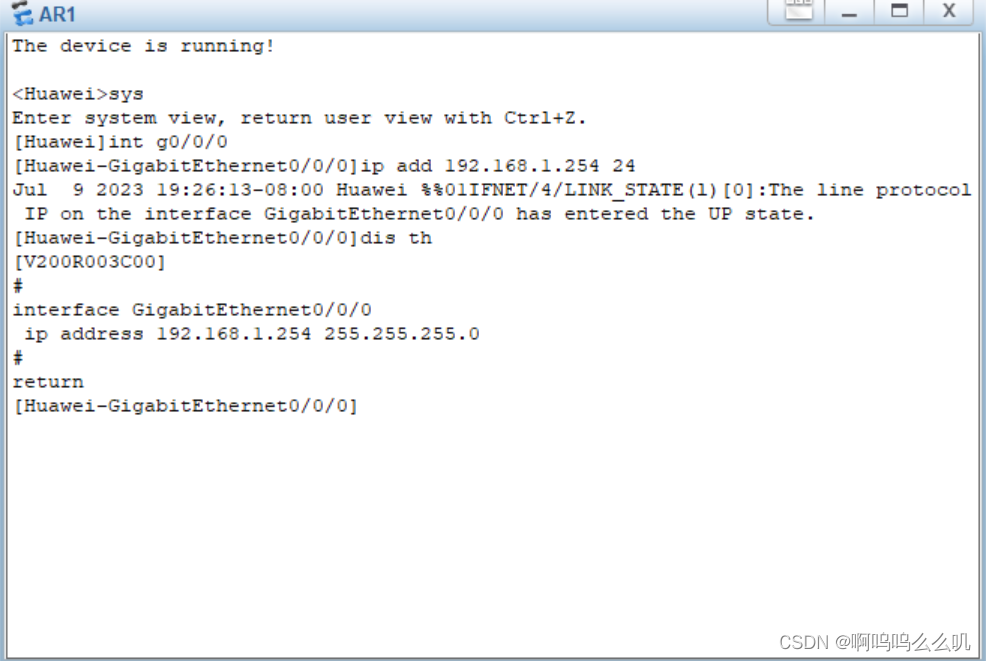

 以下为AR1路由器的0/0/1端口配置，之后的不同路由器不同端口操作相同。

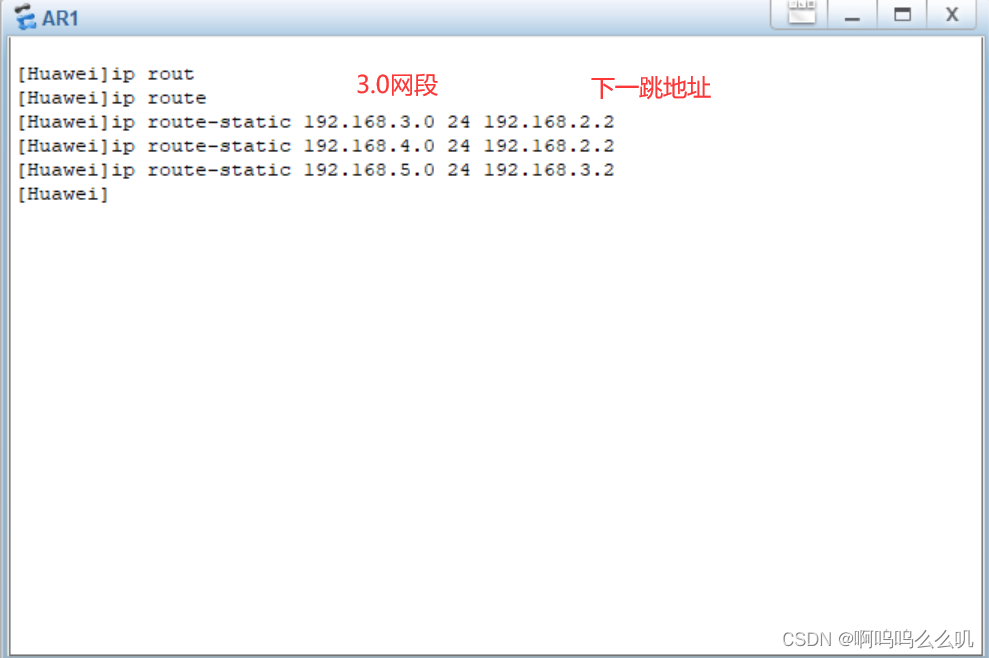

 3.配置静态路由

 以AR1为例，因为已经配置了192.168.1.0和192.168.2.0网段，要与其他网段的设备通信，就得配置其他相应网段。

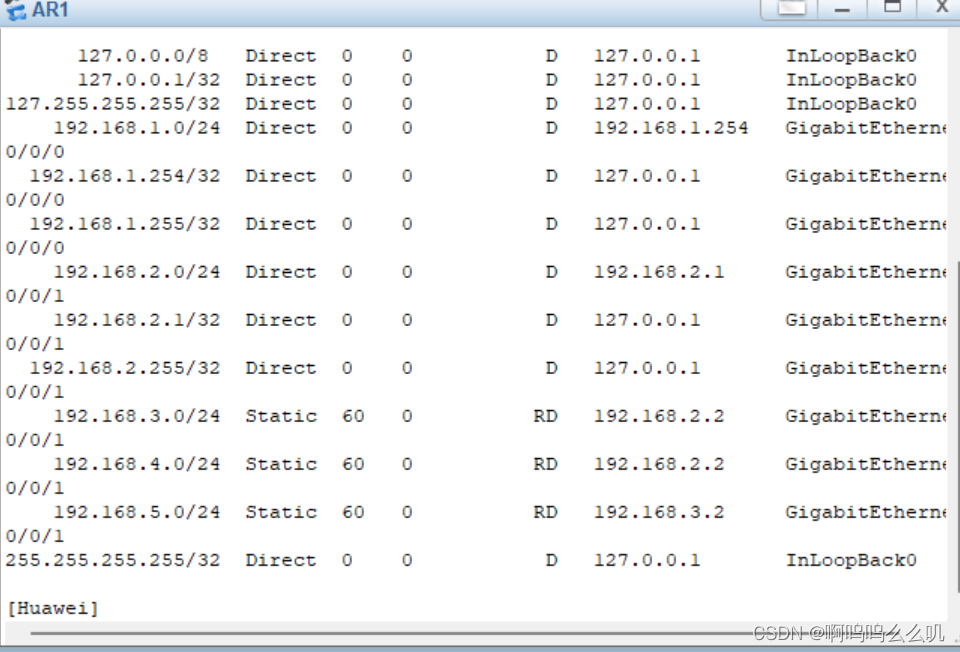

路由表情况

其他路由器同理

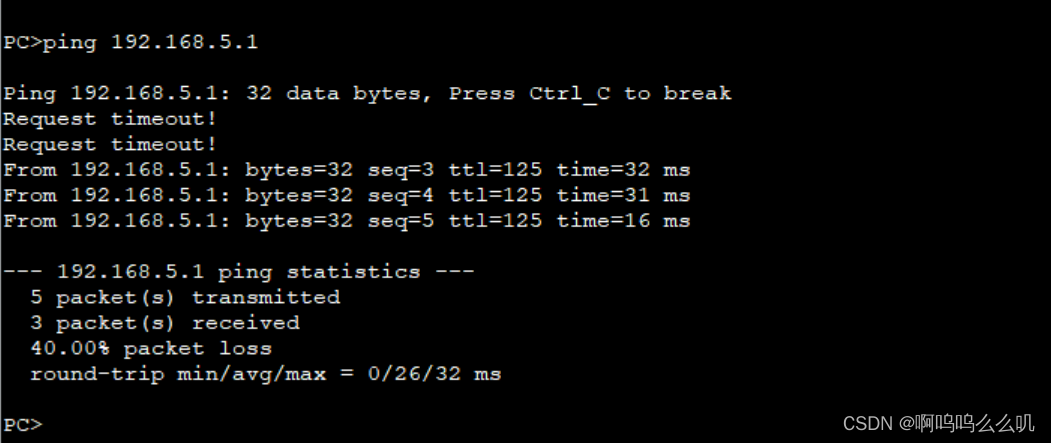

 4.检测网络连通性

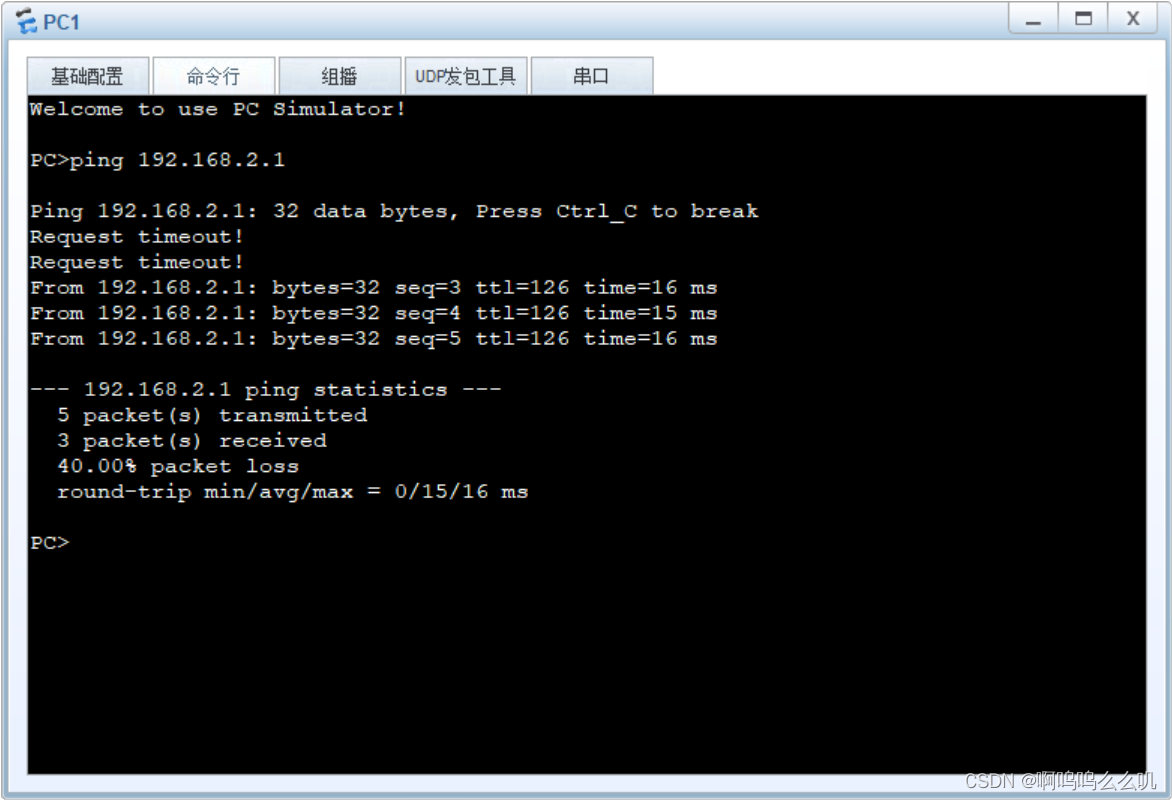

 pc1与pc3

 pc1 与pc2

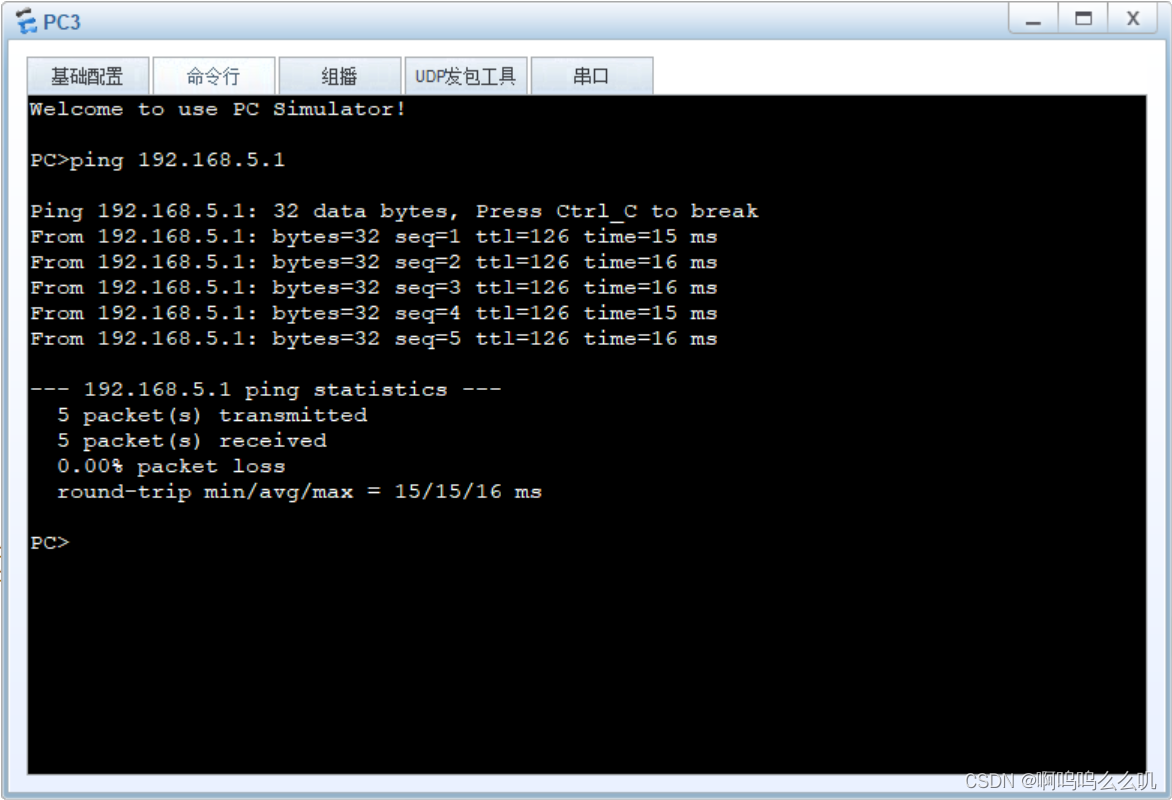

pc2与pc3

 由图可知pc1.2.3之间能够通信

二.浮动路由

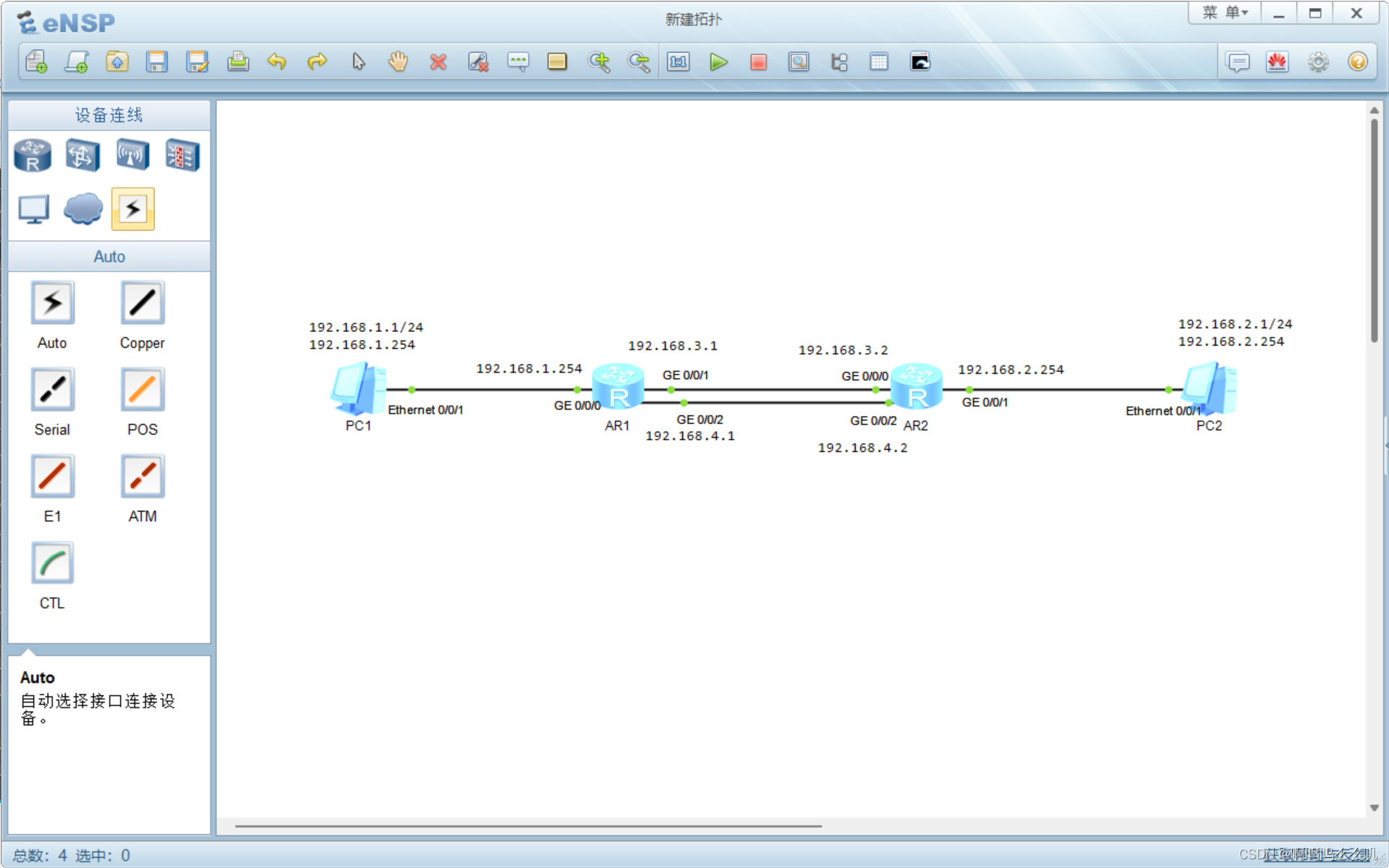

1.相关网址分配

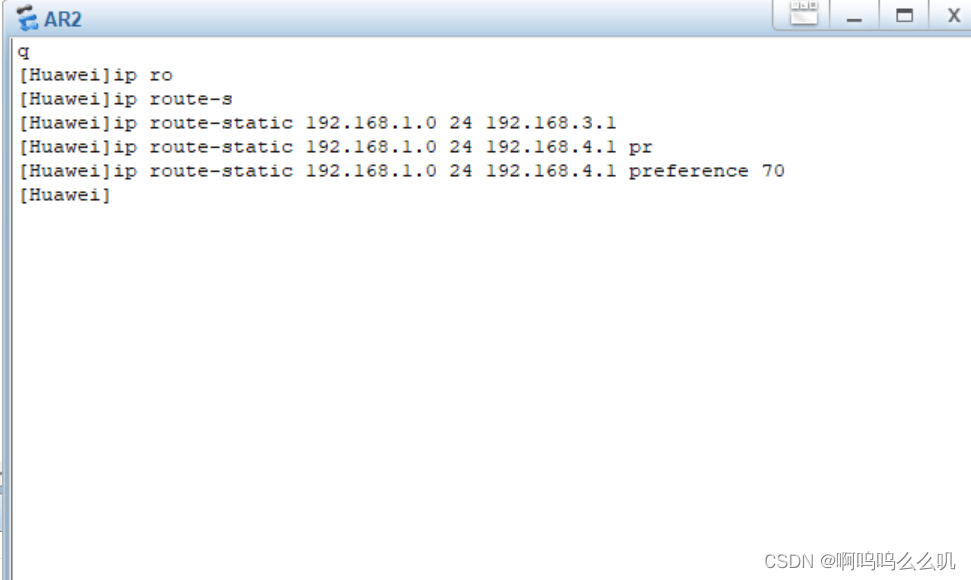

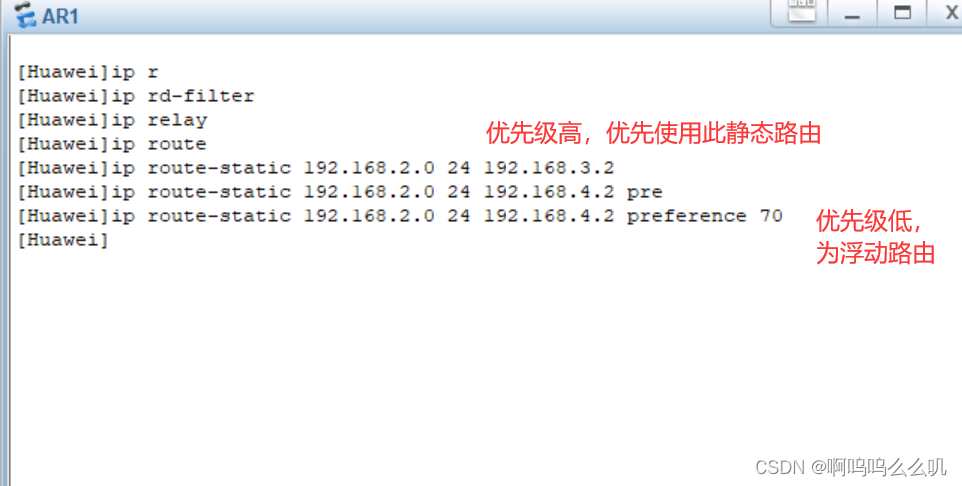

 2.配置静态路由

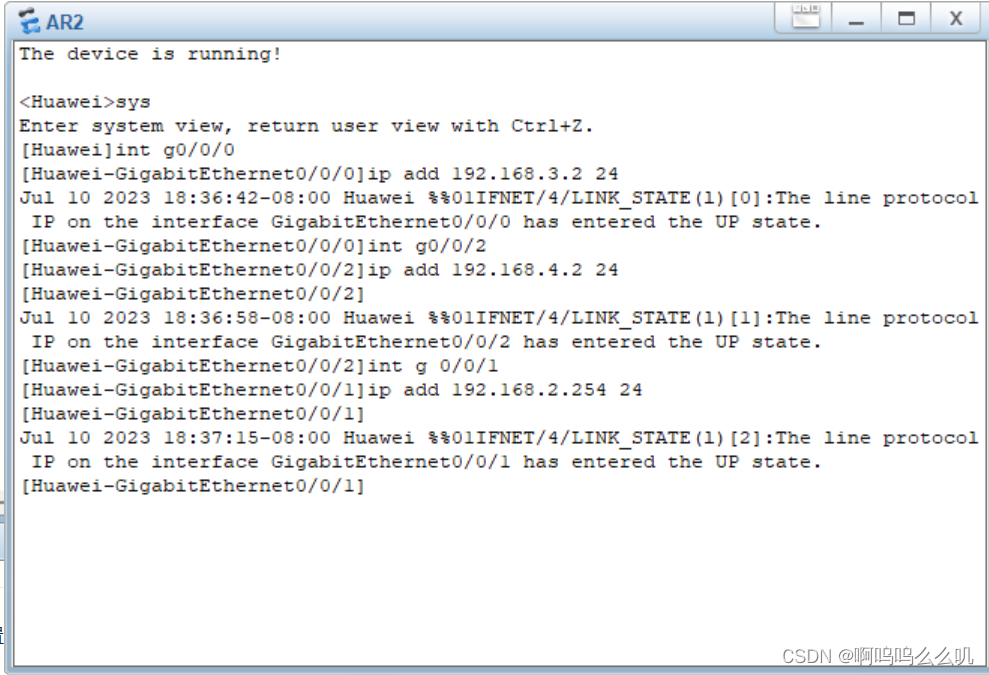

AR2中同样配置



3.测试连通性

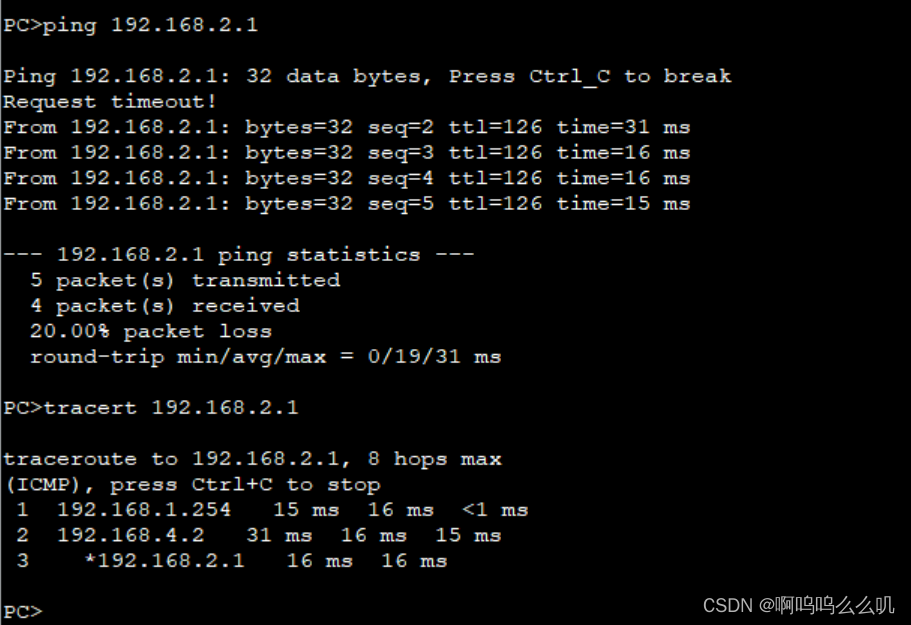

 断开3.0网段的连接后测试连通性

 由此显示经过4.0网段的静态路由，所以192.168.4.0网段为浮动路由设置成功
