计算机组成原理-知识点系统总结

声明：部分图片来源于网络，侵删。如果转发引用本文章，请注明出处

计算机组成原理

计算机系统概论

冯.诺伊曼计算机特点

• 五大部件

  • 存储器，运算器，控制器，输入输出设备

• 指令，数据以同等地位以二进制存储在存储器中，可按照地址访问

• 指令=地址码+操作码

• 以运算器为中心（会降低效率）

PS:现代计算机以存储器为中心

计算机系统层次结构

• 五个层次

  • 微程序设计级，一般机器级，操作系统级，汇编语言级，高级语言级

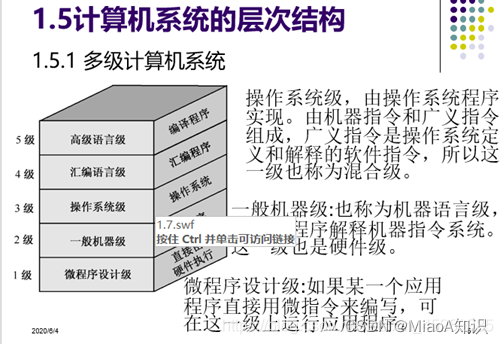

• 层次图

概念辨析

• I/O设备可以直接连CPU吗？

  • 不可以，因为二者速度不匹配，需要通过接口连接

• 软件与硬件的逻辑等价性

  • 任何操作都可以由软件实现，也可以有硬件来实现

• 用什么来区分存储器中的是指令还是数据

  • 通过控制器区分，凡是在取指令阶段从存储器中取出的为指令，凡是在执行阶段从存储器中取出的为数据

• 控制器功能

  • 交换，检测，提供信号

    • 控制机器，控制各个部件协调一致地工作。
    • 控制器具备数据交换功能，这是指实现CPU与控制器之间、控制器与设备之间的数据交换。
    • 将电话比喻中人体，那么控制器就好比是人的大脑，输出各种指令，是零件灵活运行。
    • 运算器只能完成运算，而控制器用于控制着整个CPU的工作
    • 通过数据总线，由CPU并行地把数据写入控制器，或从控制器中并行地读出数据

计算机系统组成

硬件

主机

• CPU

  • 运算器
  • 控制器

• 主存(内存)

I/O设备

• 辅存
• 输入/输出设备

总线

• 早期总线结构缺点

  • CPU为总线上唯一主控，即便后来增加具有仲裁逻辑的DMA控制器以支持DMA传送，仍不能满足多CPU环境要求
  • 总线信号是CPU引脚信号的延伸，通用性较差

• 当代总线的内部结构

  • 数据传送总线

    • 组成

      • 数据线

        • 传送数据信息

      • 地址线

        • 传送地址信息

      • 控制线

        • 传送各种控制信号

    • 为减少布线，64位数据线的低32位数据线常与地址线采用多路复用技术

  • 仲裁总线

    • 组成

      • 总线请求线
      • 总线授权线

  • 中断与同步总线

    • 用于处理带优先级的中断操作

    • 组成

      • 中断请求线
      • 中断认可线

  • 公用线

    • 组成

      • 时钟信号线
      • 电源线等

• 特点·

  • 某一时刻只能由一路信息再总线上传输

• 概念解释

  • 总线宽度

    • 数据总线的位(根)数，单位bit

  • 总线带宽

    • 总线单位时间内可以传输的数据量，单位bit/s

  • 总线复用

    • 不同性质且不能同时出现的信号分时使用同一根总线

  • 传输周期

    • 总线完成一次完整且可靠的传输所用时间

软件

• 系统软件

  • 操作系统，数据库管理系统

• 应用软件

  • QQ等

计算机系统的硬件结构

存储器

按照数据保存分类

随机存储器(RAM)

• 特点：易失性

  • 与CPU直接相连
  • 用做主存，存放指令，数据

• 分类

  • 静态随机存储器(SRAM)

  • 动态随机存储器(DRAM)

动态随机存储器详细介绍

• 刷新

  • 概念

    • 对DRAM定期进行全部重新写入的过程

  • 原因

    • 因电容泄露引起DRAM存储的信息衰减，需要及时补充

  • 常见刷新方法

    • 集中式

      • 再最大刷新间隔时间(2ms)内，集中安排一段时间刷新

    • 分散式

      • 每个读/写周期后插入一个刷新周期，无CPU访存死时间

    • 异步式

      • 是集中式和分散式的结合，在2ms内，完成对所有行的刷新，每行的刷新间隔为2ms

        • 性能最好

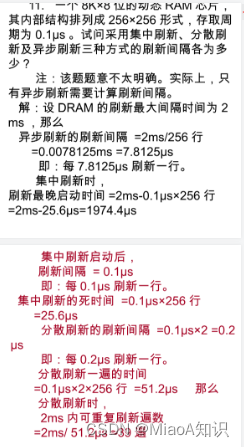

    • 刷新时间间隔计算



  • 作用对象

    • 行

• 再生

  • 原因

    • DRAM破坏性读出后，重新写入信息

  • 作用时间

    • 在读操作之后

  • 作用对象

    • 存储单元

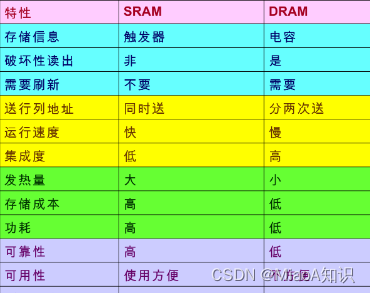

SRAM和DRAM区别

只读存储器(ROM)

特点：

• 非易失
• 闪速存储器(Flash Memory)

高速缓冲存储器

• 位于CPU与RAM之间，解决CPU与主存RAM速度不匹配问题
• 存取速度：CPU>Cache>RAM>ROM

PS：系统程序用ROM，用户程序用RAM

主存

构成

• MAR

  • 与地址总线相连，存放存储单元地址
  • MAR可表示的范围=存储单元的数目

• MDR

  • 与数据总线相连，存放想要写入存储器的信息或者从存储器中读出的信息
  • MDR位数=存储字长

• 存储体

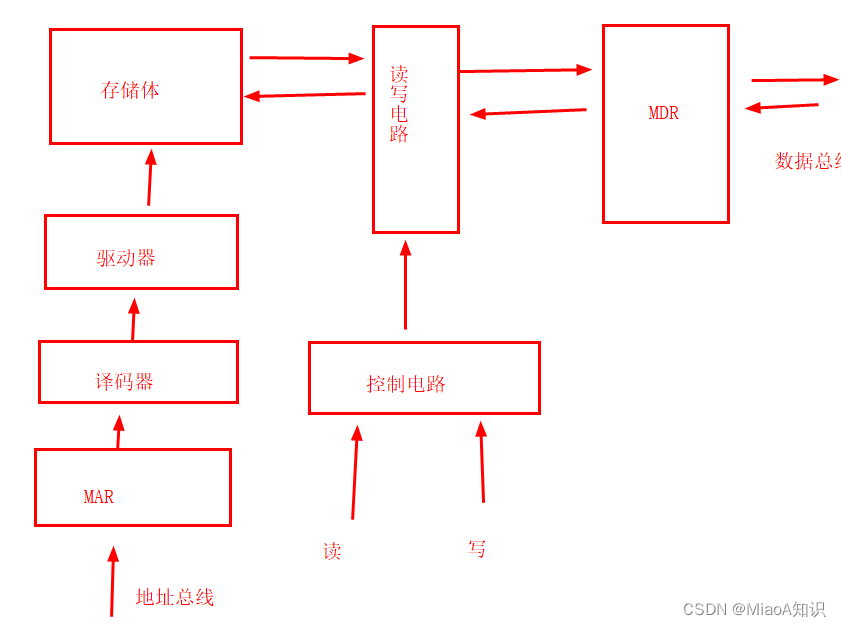

• 结构图

  •

性能指标

存储容量

• 存储容量(存储位数)=存储字长*存储单元数目
• 存储容量(存储字节数)=存储位数/8

存储容量扩展

• 半导体存储芯片的译码驱动方式

• 线选法

  地址译码信号选中同一个字的所有位

• 重合法

  地址分行列译码，行列交汇点位所选单元

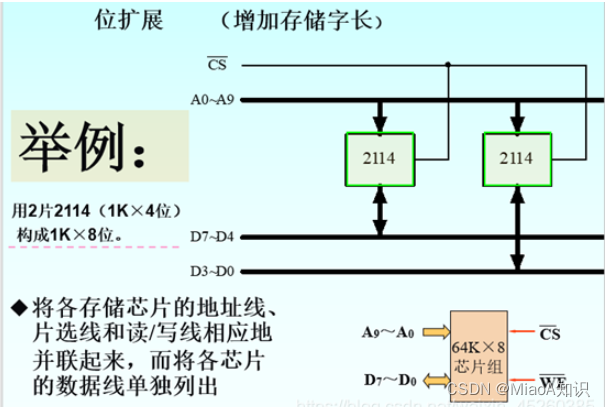

• 位扩展（增加存储字长）

•

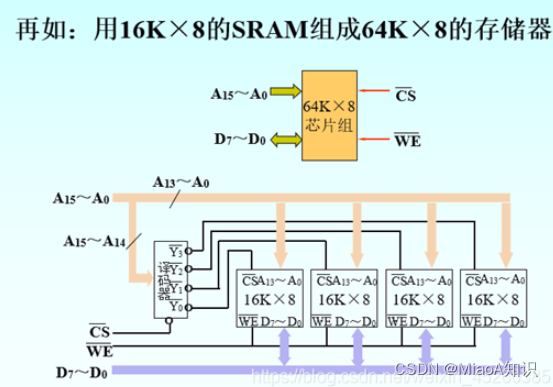

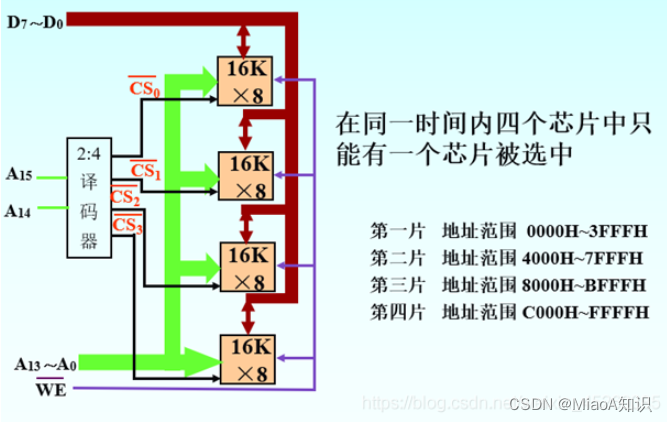

• 字扩展(增加存储单元数目)

•

  自由主题

• 译码器的连接

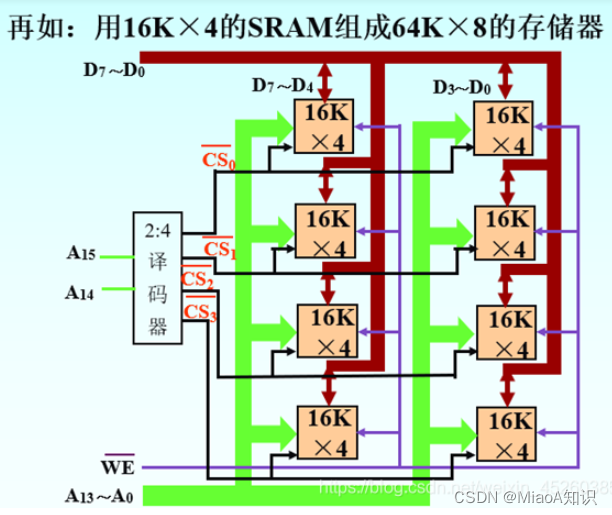

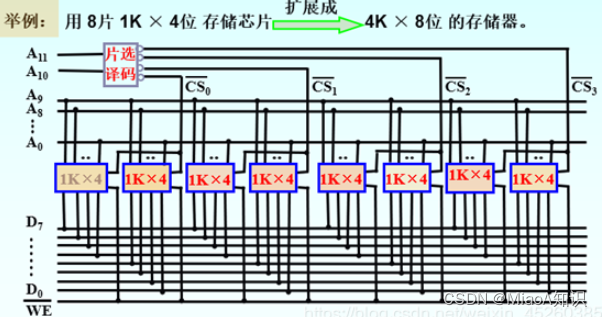

• 位，字同时扩展

• 例子1



• 例子2



存取周期

• 存取周期=存取时间+恢复时间

数据校验

奇偶校验

• 在原始数据的最高位增加一个奇偶校验位

  • 奇校验

    • 1的个数是奇数-》校验位置1

  • 偶校验

    • 1的个数是偶数->校验位置1

• 缺点

  • 当有偶数个位出错，无法发现

循环冗余校验CRC

• 参考计算机网络内

海明校验

• 参考计算机网络

存储器层次结构

主存–辅存

• 作用

  • 扩容

Cache-主存映射

作用

• 解决主存，CPU速度不匹配问题

引用Cache原理

• 时间局部性

  • 刚被访问过的存储单元未来可能被访问

• 空间局部性

  • 刚被访问的存储单元的临近单元未来可能被访问

Cache组成

• 小容量SRAM
• 高速缓存控制器

ps：Cache与主存间以块为单位交换数据，与CPU间以字为单位交换数据

性能分析

• 命中率h
  • h =访问Cache的次数(即命中次数)/访问Cache和主存的次数之和
• Cache相对主存的存取速度倍数r
  • r=主存存取周期/Cache存取周期
  • r越大，Cache效率越低

$$r=t_m/t_c$$

• 平均访问时间t_a
  • 即命中Cache的概率访问Cahe的时间 +没有命中的概率(访问Cache+主存 的访问总共时间(因为去主存中找时，要先经过Cache))

$$t_a=h\ast t_c+(1-h)\ast t_m$$

• 访问效率e
  • 访问一次Cache的时间/命中Cache的时间+未命中所用时间分别乘以对应概率

$$e=t_c/[h\ast t_c+(1-h)\ast t_m]$$

Cache地址映射与变换

• 方法

• 对Cache与主存分块(原理：根据局部性)

• 每个块内包含多个地址

• 需要先找到块，再通过块内地址找到对应地址

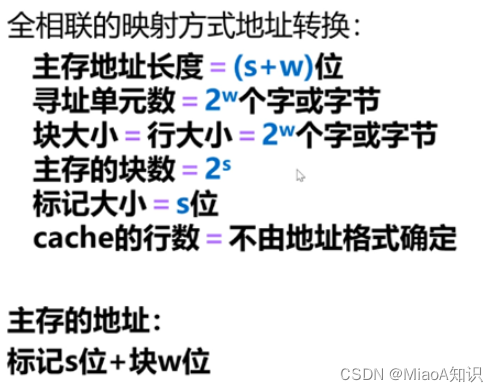

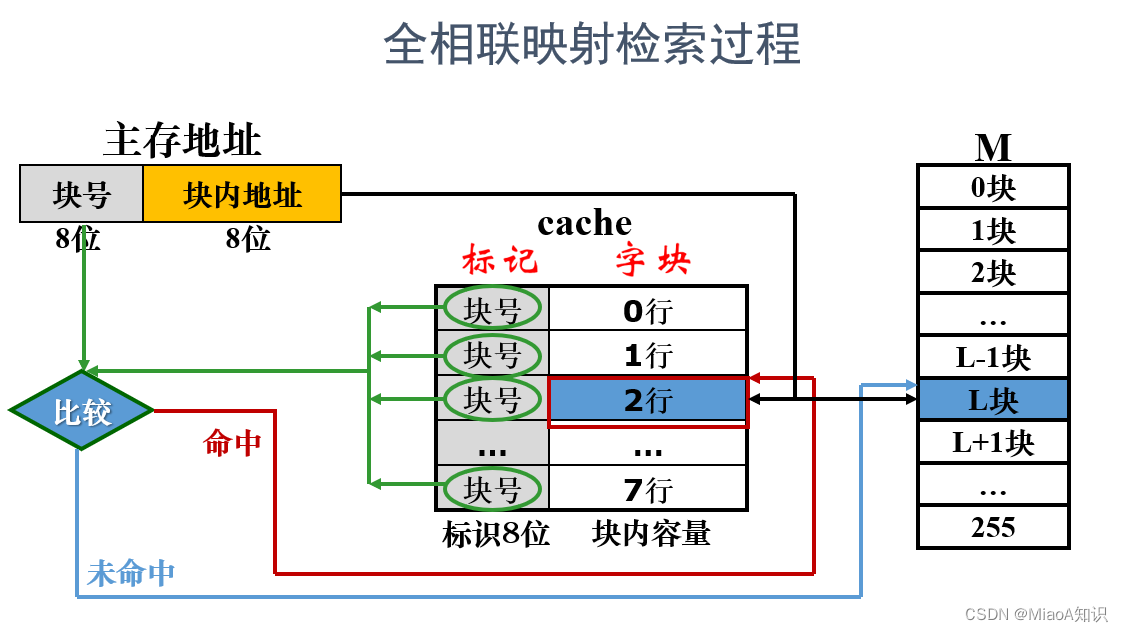

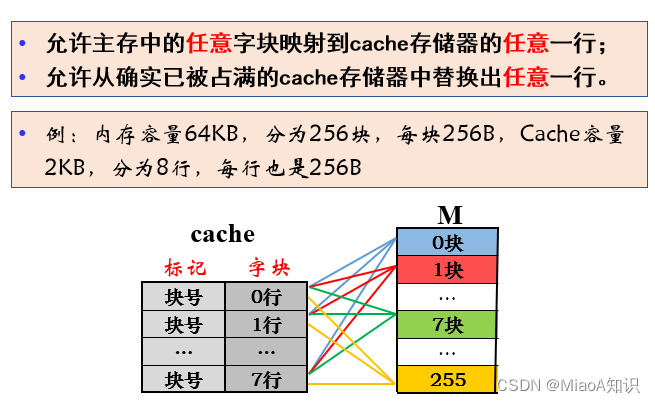

全相连映射

•

• 分块

•

• 存储容量216B，分为28个块->每块216/28=2**8B（每个块的存储容量）

• Cache容量212B，分为8行->每行的容量为28B

•

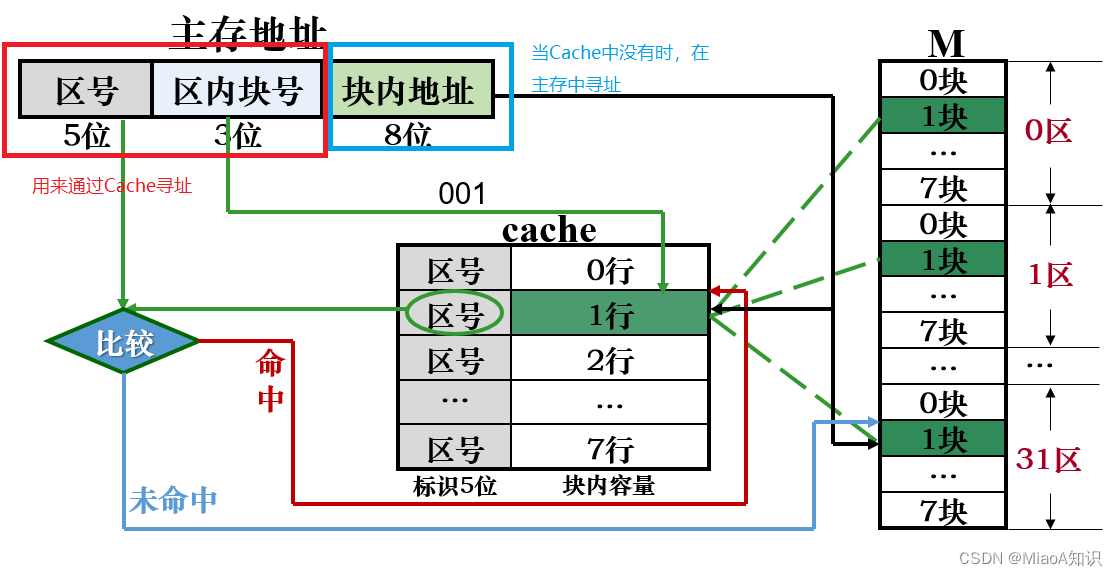

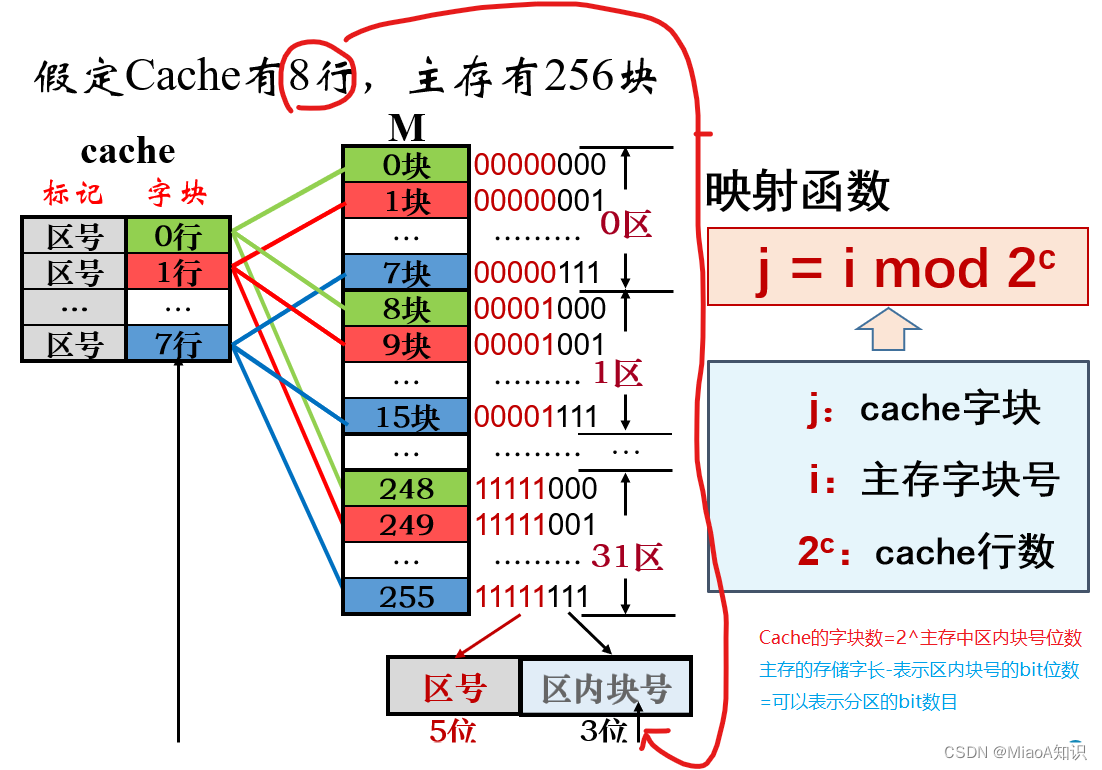

直接映射

• 分组

•

• 在主存分块以后，再分区

•

• 查找时，先通过区内块号 找到对应的行

• 再比较区号，看区是否在，如果在，直接根据块内地址，到对应的行中找到对应的地址

• 如果没有，去主存中找

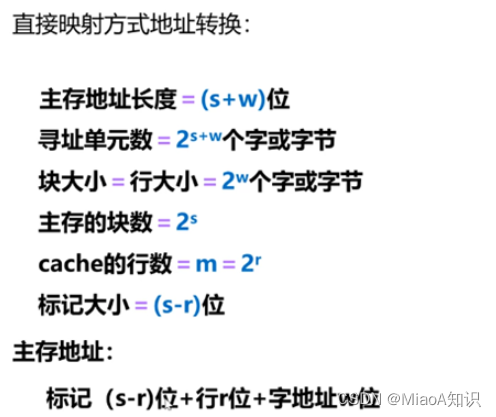

• 地址转换

•

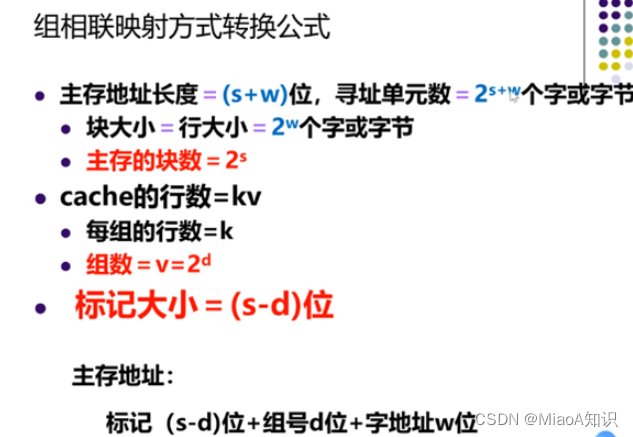

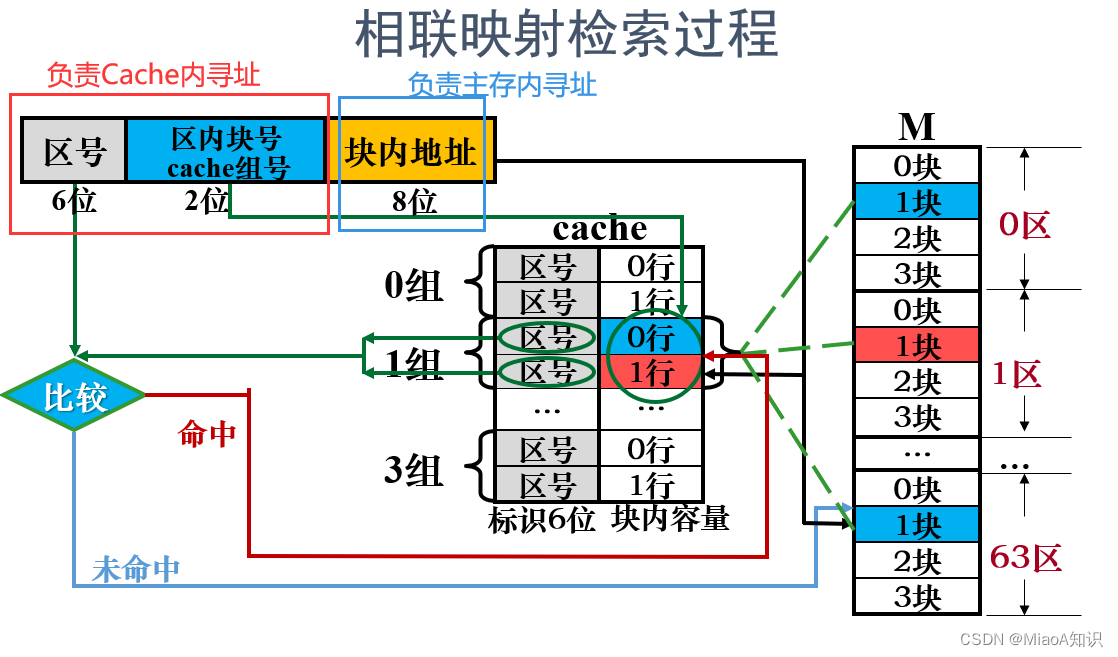

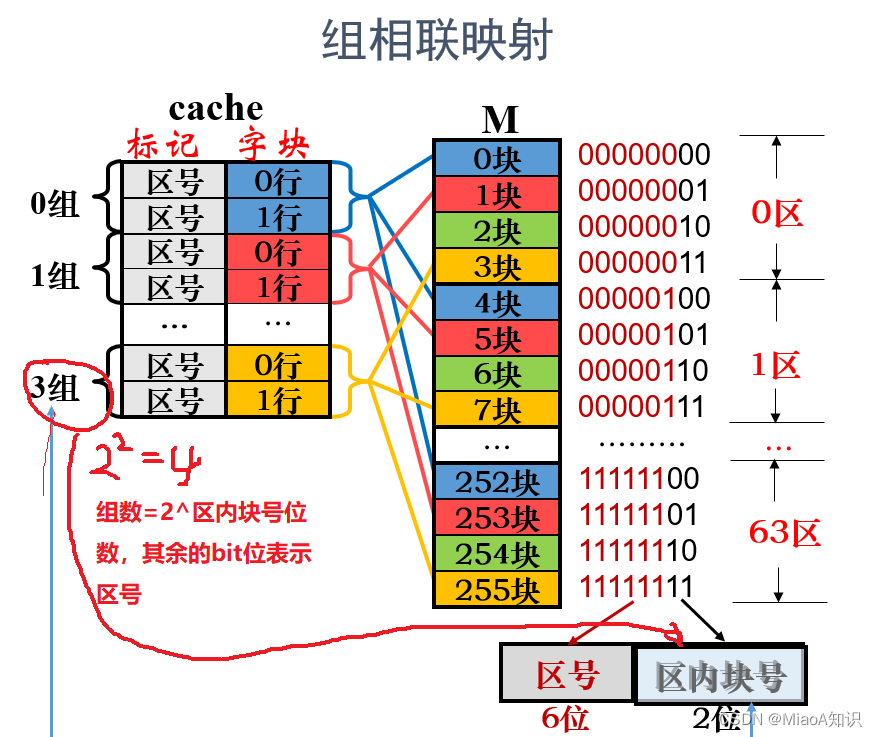

组相连映射

• 分块

•

• 在分区的基础上，继续分组

• 主存中每区的第i块可以映射到Cache中的第i组的任意一块

•

• 首先，通过区内块号，确定分组，在比较区号，看是否在Cache中，如果在，通过块内地址，在对应的块中寻找

• 地址转换

•

Cache相关问题

将Cache做在CPU芯片内的好处？

• 提高外部总线利用率
• 因为Cache在CPU芯片内，CPU访问Cache时不必占用外部总线，从而可以支持更多I/O设备与主存的信息传输
• 提高存取速度
• Cache与CPU之间的数据通路大大缩短，存取速度提高

将Cache分为指令Cache和数据Cache好处

• 可以支持超前控制和流水控制
• 指令Cache可由ROM实现，提高指令存取可靠性
• 数据Cache对不同数据类型的支持更为灵活，可支持整数与浮点数

将Cache结构改进的第三个措施

• 分级实现

数据的存储与排列

小端模式

• 地址：低位-》高位

• 更适合计算机

大端模式

• 地址：高位->低位

边界对齐

• 方便寻址，防止取一个数据时，多次访问主存

编址

• 现代计算机通常按字节编址，即每个字节=1个地址

• 寻址时，支持 按照 字，半字，字节寻址

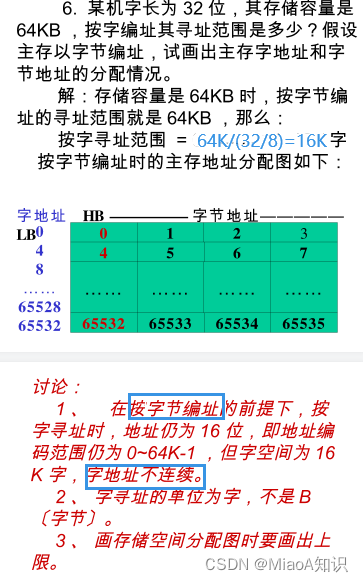

• 例题

•

中央处理器(CPU)

运算方法

无符号数与有符号数

• 无符号数

  • 所有二进制均表数值，相当于数的绝对值

• 有符号数

  • 有符号位，0+，1-

    • 例如0,1010

  • 原码

    • 0+，1-，如果机器字长n位，则可表示的定点整数范围围为

    •

    • 补充位数，用0，无论正负

  • 反码

    • 负数
    • 反码求法：除符号位外，0/1互换

  • 补码

    • 负数
    • 负数补码求法：从右侧第一个1开始，除符号位不变，1及1右侧不变，左侧0/1互换,
    • 将减法换为加法
    • 正数补充：0，负数1

  • 移码

    • 正/负数
      • 在补码基础上，符号位取反
      • 方便比较大小

正数的 补码。反码均与源码同

数的定点表示和浮点表示

定点表示

• 定点整数

  • 符号位+数值位

    • 0，1010

• 定点小数

  • 符号位.数值位

    • 0.0101

浮点表示

• 阶符(S 0正1负)。阶码(E 反应数值大小)，数符(MS 0+ 1-)，位数(ME,表精度)

  • 格式：SEM

• 真值为

  • 阶码E常用补码或移码表示，位数M常用原码或补码表示

$$2^E\ast M$$

尾数格式化

• 左规

  • 尾数最高位为有效位

  • 原码:非0

  • 补码:非1

• 右规

  • 浮点数的尾数运算结果出现溢出，(双符号位为01，10)将尾数算数右移一位(原码补0，补码补1)

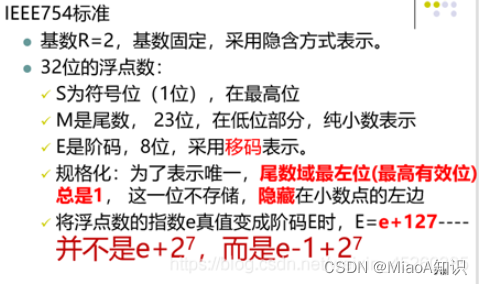

IEEE 745标准

• 阶码用移码表示，尾数用原码表示

•

规格化的浮点数表示

• 32位的短浮点数
  • E是阶码，8位

$$(-1{)}^S\ast 1.M\ast 2^{E-127}$$

• 64位长浮点数
  • E10位

$$(-1{)}^S\ast 1.M\ast 2^{E-1023}$$

定点运算

定点数的移位运算

• 算数移位

  • 原码

    • 符号位不变，仅对数值位移位

      • 左移

        • 高位舍弃，低位补0

      • 右移

        • 高位补0，低位舍弃

  • 反码

    • 正数（补0）

      • 仅仅对数值位移位，补0

    • 负数（补1）

      • 左移

        • 高位舍弃，低位补1

      • 右移

        • 高位补1，低位舍弃

  • 补码

    • 正数(补0)

      • 仅仅对数值位移位，补0

    • 负数（左移补0，右移补1）

      • 左移

        • 高位舍弃，低位补0

      • 右移

        • 高位补1，低位舍弃

    • 作用

      • 把负数化为正数
      • 也可以求出一个数的补数（正数的补数是自己，负数的补数是可表示的最大值+负数），然后对其编码作为数值位(符号位不变)

    • 例题

      •

• 逻辑移位（同原码，无论正负）

  • 左移

    • 低位补0，高位舍弃

  • 右移

    • 低位舍弃，高位补0

加法与减法运算

• 原码

  • 加法

    • 正加正，负加负（可能溢出）

  • 减法

    • 子主题 1

• 补码

  • 两数补码相加减，结果仍为补码

  • [A+B]补=[A}补+[B]补

  • 正+正=负(上溢出)，负+负=正(下溢出)

    • 溢出判断
    • 采用双符号位
      • 00-》正数（正确）
      • 01-》上溢出
      • 10-？下溢出
      • 11——》正确(负数)

  • 符号位参与运算(如果符号位有向前进位，进位舍弃)

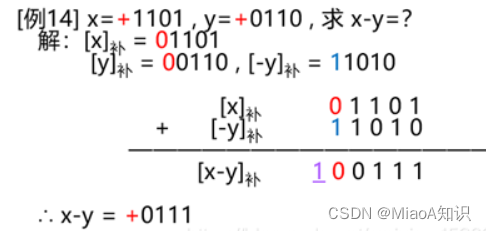

    • 补码减法例子

      •

乘法运算

• 原码

  • 符号位单独算，数值位相乘

• 补码

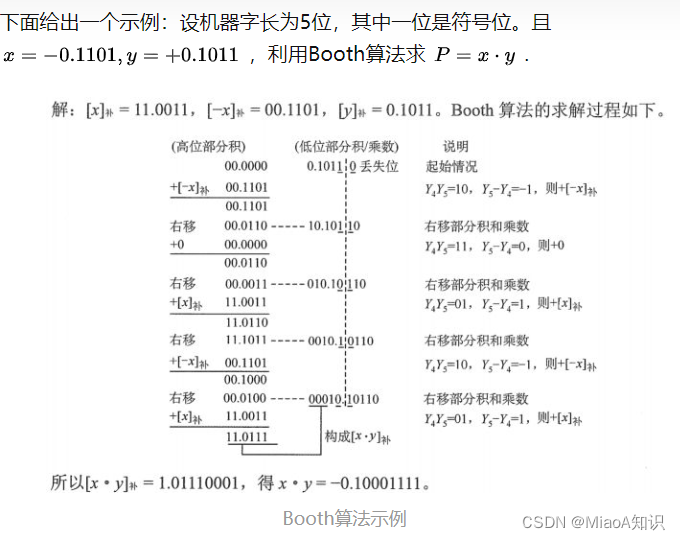

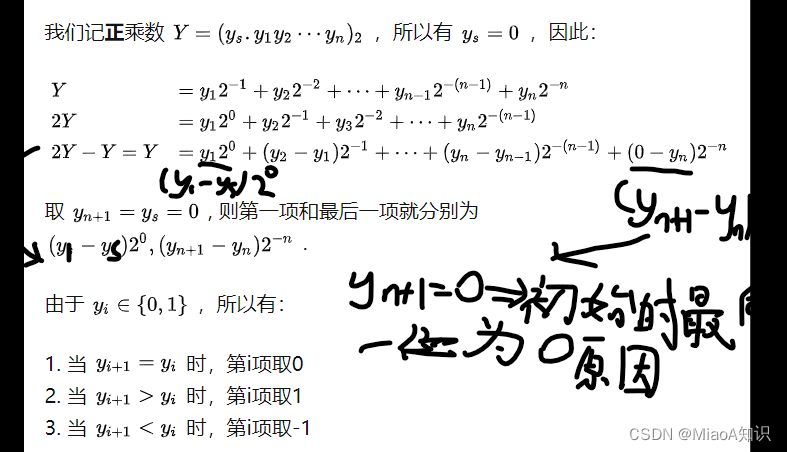

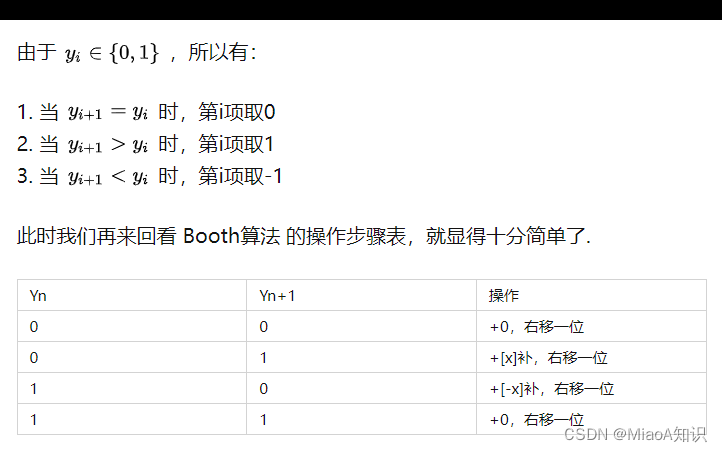

  • booth算法

    •

    • 原理

      • 目的

        • 由于乘法中乘数中1的个数决定了加法的次数，所以应尽可能地将1地个数减少

      • 解决

        •

          •

浮点四则运算

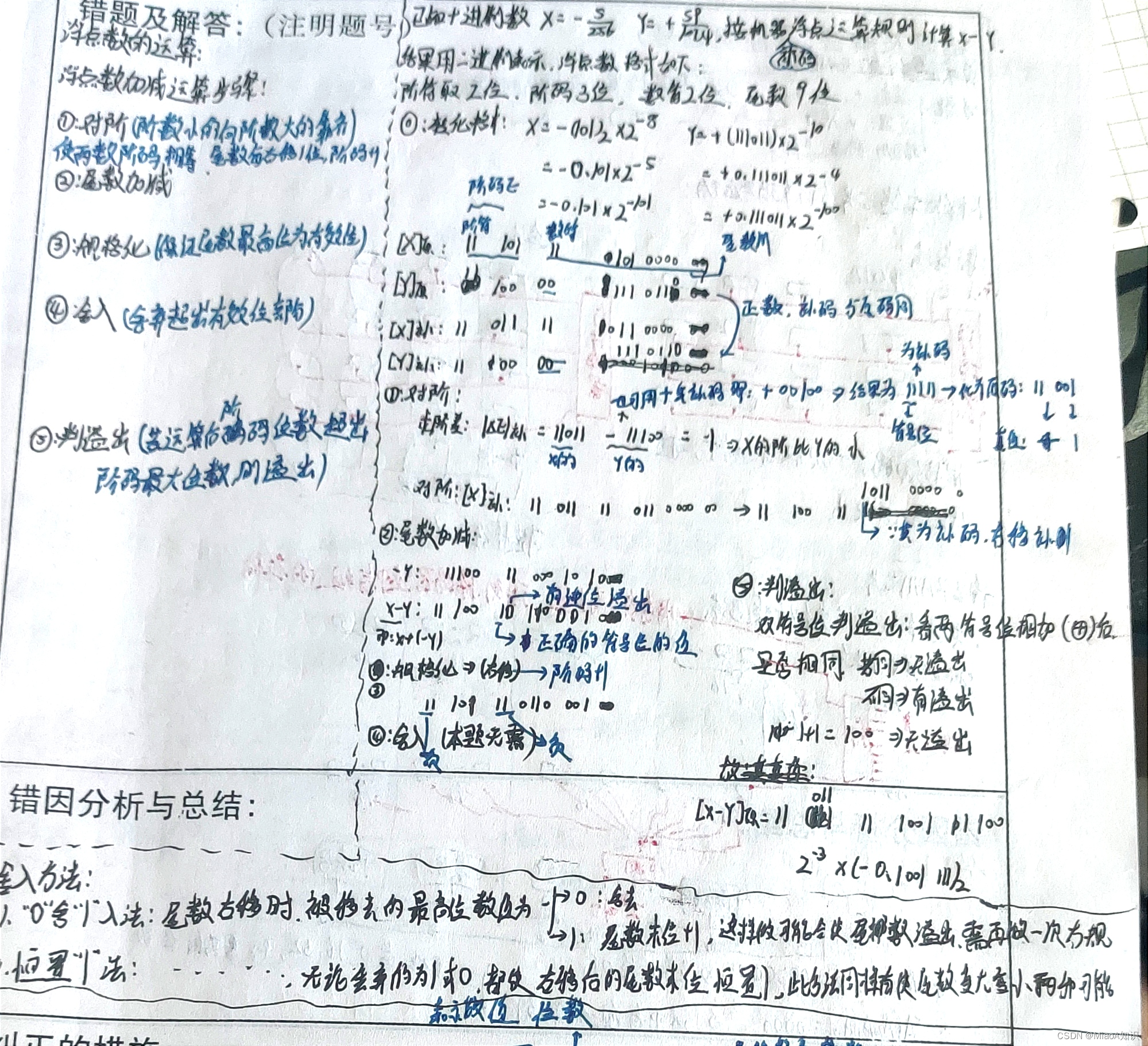

• 浮点数的加减运算

  •

指令系统

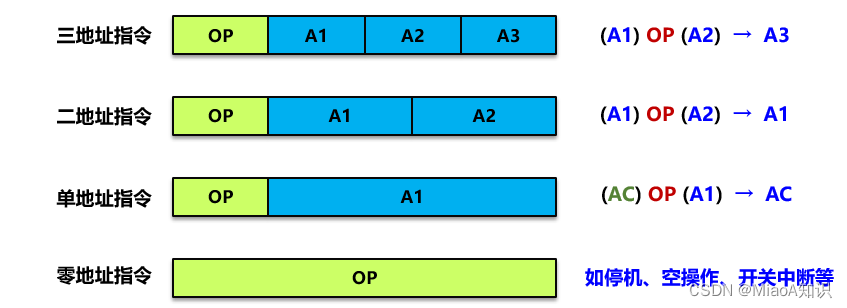

指令格式

• 定长操作码

  •

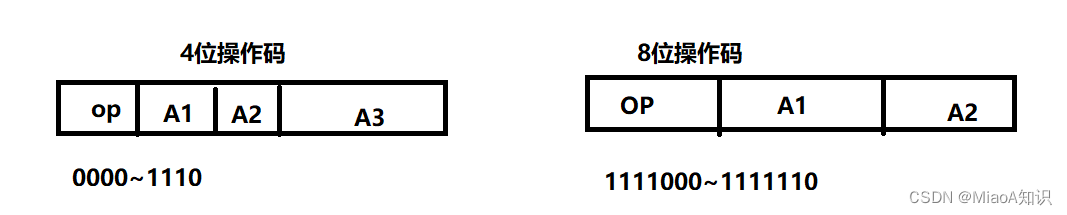

• 扩展操作码

  • 动态地把地址码作为操作码，而为了让机器识别这种状态，需要用上一层的操作码字段留出一个状态，表示下一层的操作码状态

    •

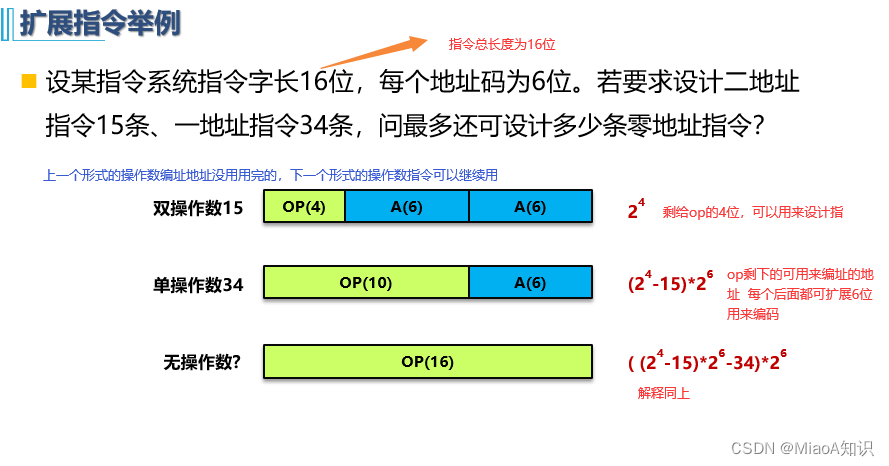

  • 例题

    •

寻址方式

指令寻址

• 顺序寻址

  • PC自动加1
  • PC存放现行指令地址

• 跳跃寻址

  • 需要转移类指令

    • JMP等

数据寻址

• 在指令中必须指明是哪种寻址方式

• 形式地址A=指令中写的地址。真实地址EA=内存中的地址

•

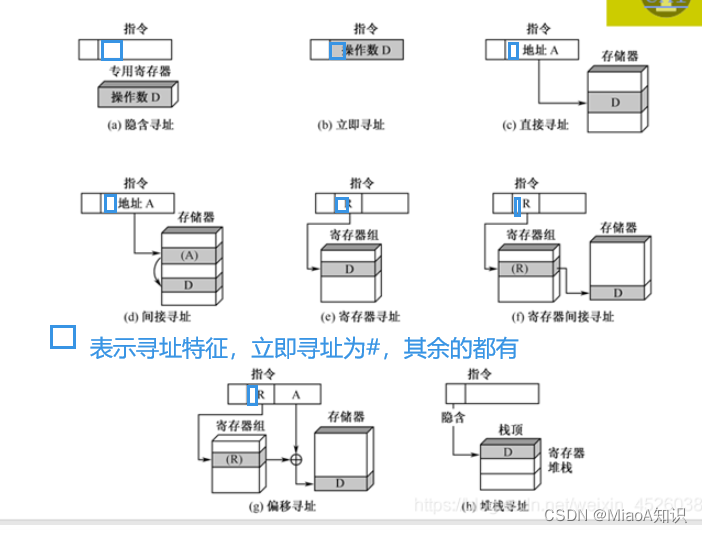

分类

• 立即寻址

  • 操作数（需要计算的数本身）=A

• 直接寻址

  • EA=A

• 隐含寻址

  • EA=A所指的寄存器中

• 间接寻址

  • EA=(A)

• 寄存器寻址

  • EA=R，A指向寄存器的编号

• 寄存器间接寻址

  • EA=®,A指向寄存器的编号

• 基址寻址

  • EA=A+(BR)，BR为基址寄存器

• 变址寻址

  • EA=A+(IX),IX为变址寄存器

• 相对寻址

  • EA=A+(PC)

  • A又称为偏移量

• 堆栈寻址

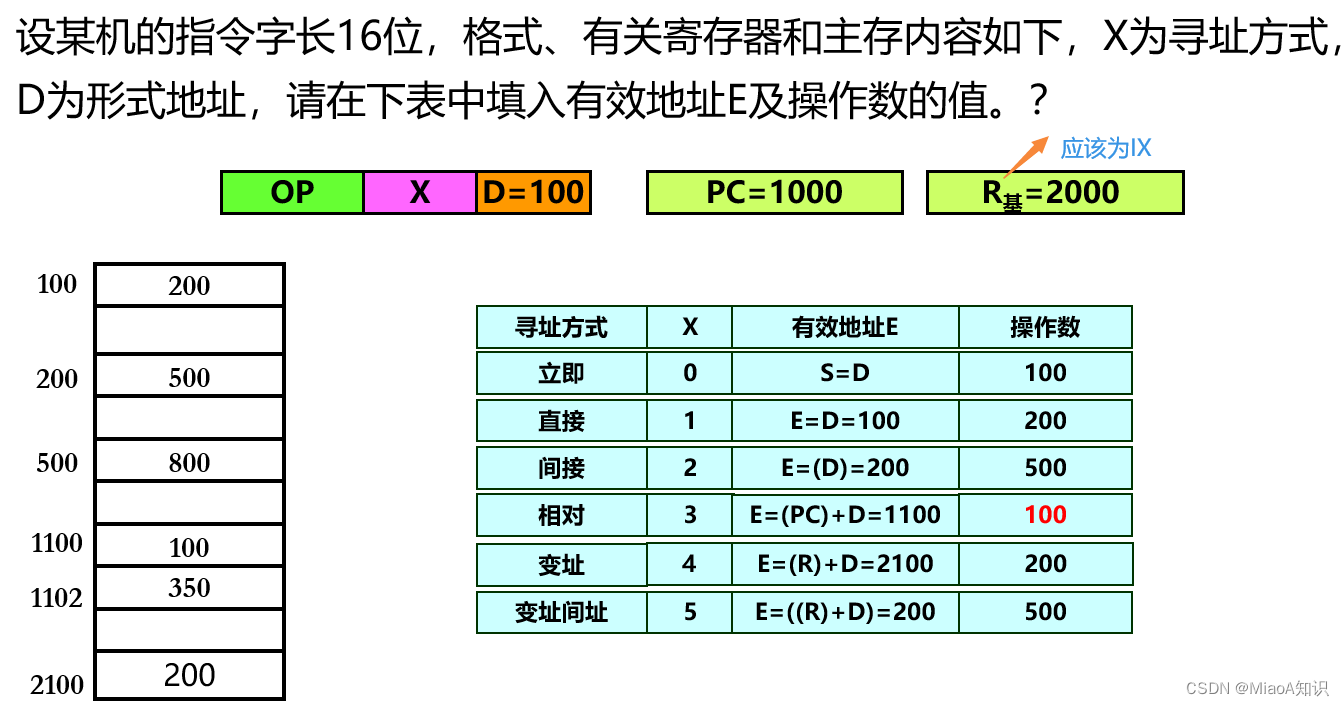

寻址方式练习

•

CPU的结构和功能

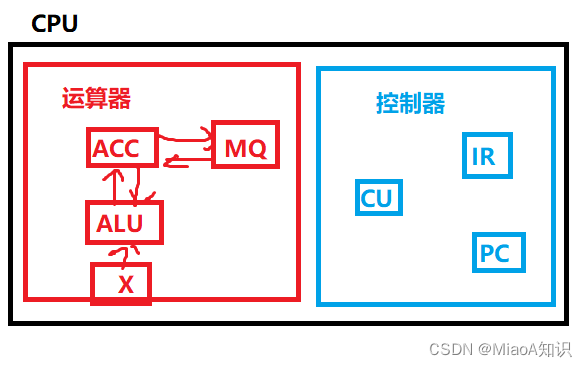

CPU的组成

• 累加器（ACC）

  • 存放数据，运算结果

• 乘商寄存器(MQ)

  • 在* / 时，存放操作数或运算结果（乘法存低位，ACC存高位）

• 通用寄存器（X）

  • 存放操作数

• 算数逻辑单元（ALU）

  • 实现算数，逻辑运算

• 控制单元（CU）

  • 分析指令，给出控制数据

• 指令寄存器（IR)

  • 存放当前正在执行的指令

• 程序计数器(PC)

  • 存放下一条指令地址

•

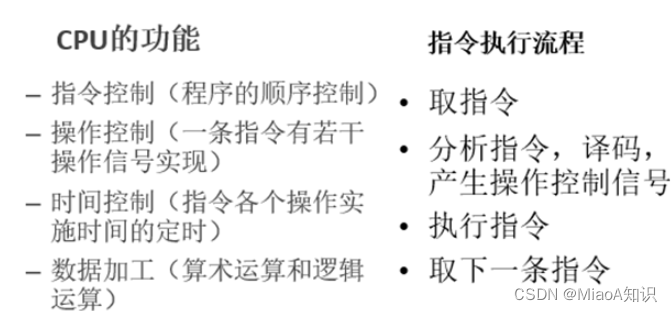

CPU主要功能

•

控制单元

功能

• 发出各种微操作命令(即控制信号)的功能

指令周期

机器周期

• 概念

  • 指令执行的每个阶段，称为一个机器周期

• 确定周期的因素

  • 每条指令的执行步骤
  • 每个步骤所需时间

• 统一机器周期的确定

  • 以完成最复杂，最慢的指令功能的时间为准
  • 以访问依次存储器的时间为基准

• 如果 指令字长=存储字长，-》访存周期=机器周期

基本概念

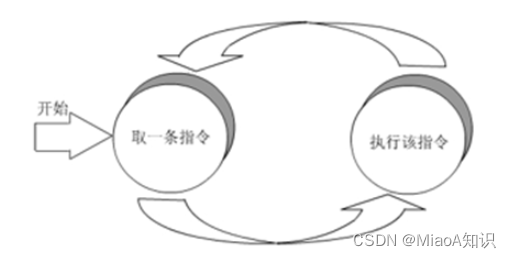

• 基本概念图

  •

•

• 指令周期=取指令时间+指令执行时间

• 中断周期

  • PC当前的内容保存起来，以保证执行完中断服务程序后可以准确返回到中断处

具体过程

• 取指周期

  • 将现在的指令送到存储器地址寄存器

    • PC-》MAR

  • 向主存发送读命令，启动主存读操作

    • 1-》R

  • 将MAR(通过地址总线)将所指的主存中的指令经过数据总线送到MDR

    • M(MAR)->MDR

  • 将MDR的送到IR

    • MDR-》IR（存放现行指令）

  • 指令的操作码送到CU译码

    • OP（IR）-》CU

  • 形成下一条指令地址

    • (PC)+1->PC

  • 作用

    • 访问一次内存，把指令从存储单元取出

• 间址周期

  • 将指令的形式地址E送到存储地址寄存器

    • Ad(IR)->MAR

  • 向主存发命令，主存读操作

    • I->R

  • MAR通过地址总线将所指的主存内容经过数据总线送到MDR

    • M（MAR）-》MDR

  • 将有效地址送到IR

    • MDR-》IR

  • 作用

    • 访问一次内存，把操作数的地址从内存中取出

• 执行周期

  • 作用

    • 访问一次内存，把操作数从内存中取出

• 中断周期

  • 将特定地址0送到MAR

    • 0-》MAR

  • 向主存发送写命令

    • I-》W

  • 将PC的内容(程序断点)-》送到MDR

    • IR-》MDR

  • 将MDR内容通过数据总线送到MAR所指向的主存单元(0地址单元中)

    • MDR-》M(MAR)

  • 将向量地址送到PC，为下一条取地做准备

  • 关闭中断，中断触发器清零

  • 作用

    • 存取程序断点

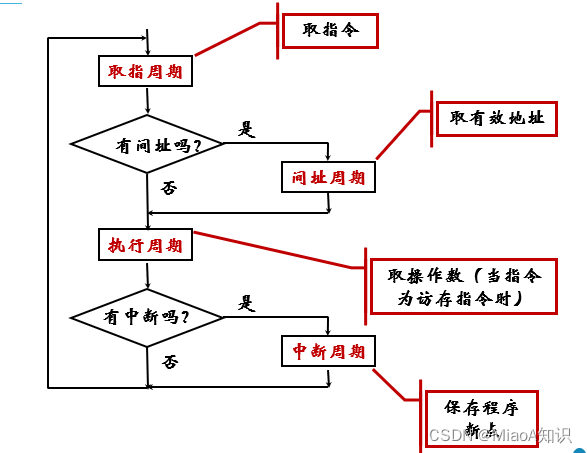

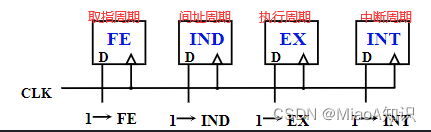

• 四种周期标识

  •

指令流水

作用

• 提高访存速度

原理

• 让各个部件并行进行

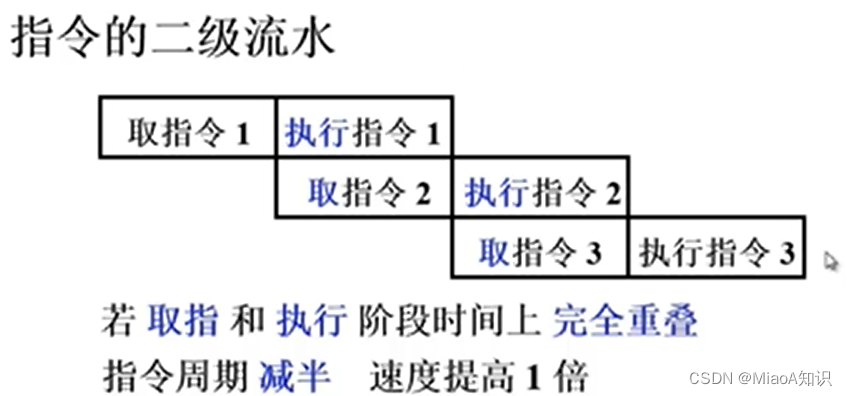

二级流水

•

• 影响指令流水效率加倍因素

  • 执行时间>取指时间

    • 解决

      • 在取指部件与执行部件间加上缓冲区调整时间

  • 条件转移指令

    • 必须等上条指令执行结束才能确定下条指令地址

  • 不同指令征用同一功能部件产生冲突

    • 解决

      • 停顿
      • 指令存储器和数据存储器分开

  • 不同指令因为重叠操作，可能改变操作数的读/写顺序

性能

• 吞吐率

  • 单位时间内输出的数据或指令条数

• 加速比

  • m段的流水线的时间与等功能的非流水线所用时间之比

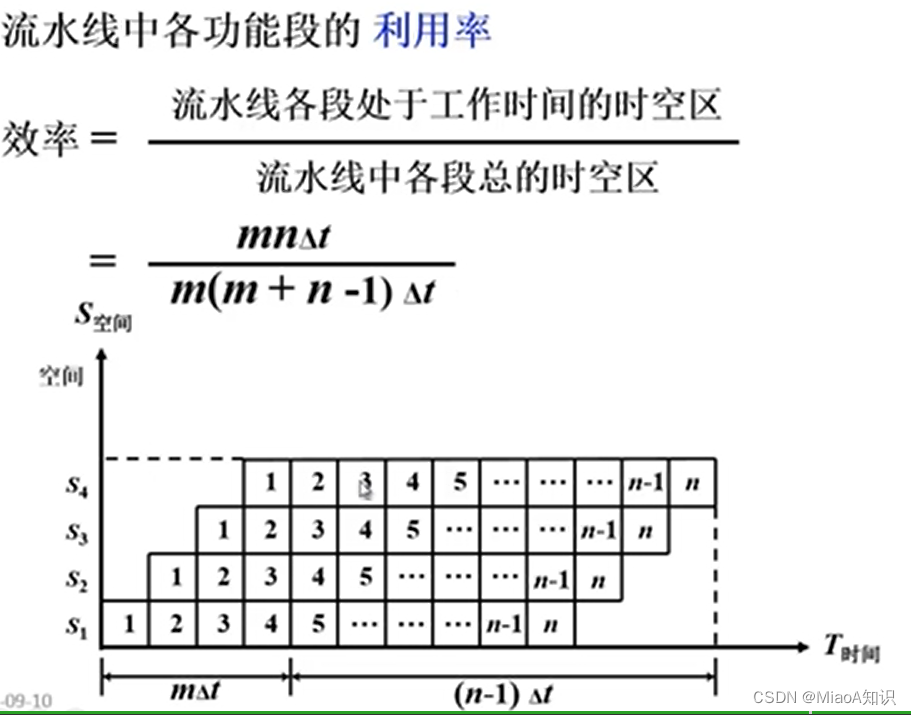

• 效率

  •

  • 也就是这个图中：方格所占面积/大矩形的面积

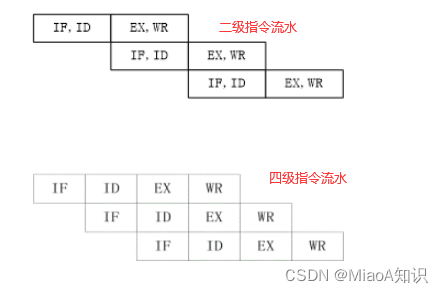

指令流水实例

•

• IF：取指周期 ID:间指周期 EX:执行周期 WB:写回周期

中断系统

解决问题

在中断过程中又出现新中断怎么办

• 多重中断

  • 高优先级的中断请求可以中断低优先级的中断请求

• 多重中断断电保护

  • 断点进栈
  • 断点存入0地址

中断响应

• 外部设备相CPU如何提出请求

  • 给每个中断源(输入输出设备等)设置一个中断请求标记INTR(中断请求触发器)

• 多个中断源提出请求怎么办？

  • 中断判优逻辑

    • 硬件实现

      • 排队器，设置中断源时，为其设备优先级

    • 软件

      • 软件实现排队器

• CPU通过什么条件，什么时间

  • CPU内有一个中断允许触发器

    • EINT为1 时，允许中断

  • 时间

    • 指令周期结束时，CPU发查询信号

• 如何寻找入口地址

  • 方法一硬件向量法
  • 方法二软件查询法

保护现场

• 保护寄存器中内容

  • 中断服务程序

    • PUSH(存入栈中)
    • 运行其他程序
    • POP恢复现场
    • 中断返回IRET

• CPU如何响应中断(保护断点)

  • 中断隐指令(并不是指令，由硬件直接实现)

    • 如何保护现场

      • 缎带你存在于特定地址(0地址)内，断点进栈

    • 寻找服务程序入口地址

      • 向量地址 ->PC （硬件向量法）
      • 中断识别程序 入口地址M->PC （软件查询法）

    • 硬件 关闭中断

• 正处在中断中

  • 中断标记寄存器

    • 当INT=1，进入中断周期，执行中断隐指令

中断屏蔽技术

• 通过设置中断屏蔽字，来改变中断请求的优先级

• 中断屏蔽触发器MASK

  • MASK有效，中断请求会被屏蔽，从而改变优先级

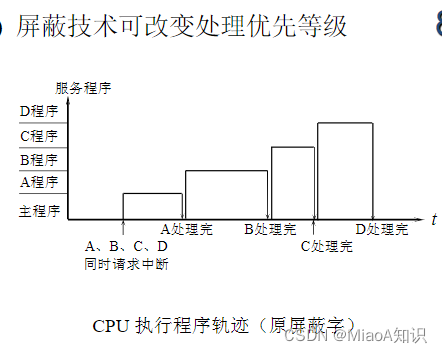

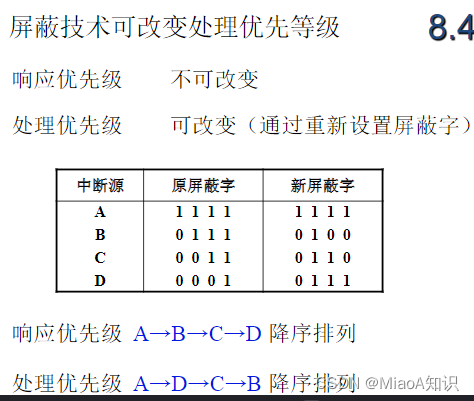

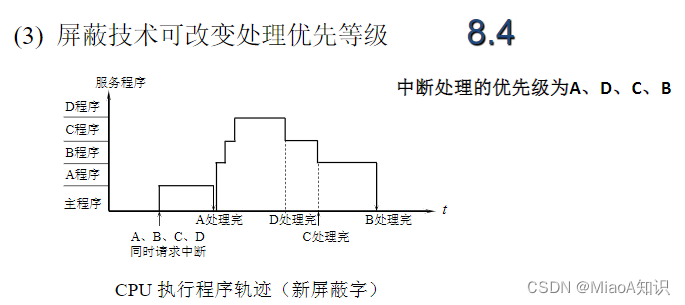

• 图文解释

  •

    • 改变顺序方式为:屏蔽字为1时，到对应的中断响应周期时，其他的中断请求会被屏蔽
    • 比如，本例新屏蔽字中。到中断周期A,其全部都设置屏蔽字，所以到A时，其他中断周期的中断请求都会被屏蔽；到中断周期D时，其除了A以外，中断屏蔽字都有效，所以，A的优先级比D高

  •

  •

其余零碎知识

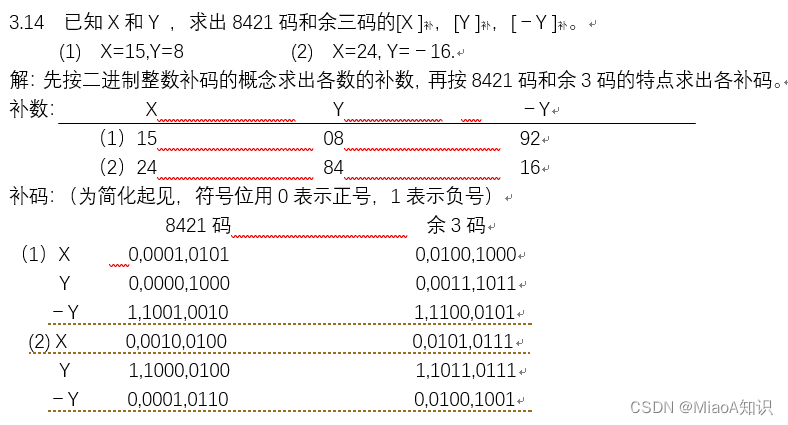

编码

8421码

• 十进制的每一位均用4个二进制位表示
• 用两个8421码相加时，如果结果大于9，需要加上0110

余三码

• 8421码结尾加上011
