Easymesh 之 WSC 配置同步（三）

接着上一篇：Easymesh之拓扑模块（二）-优快云博客

这一篇主要是描述关于WSC配置同步的内容，包含主动请求配置同步和被动配置同步，以及WSC的两个步骤流程M1、M2。

一、WSC的两个步骤流程

1、WSC（M1）

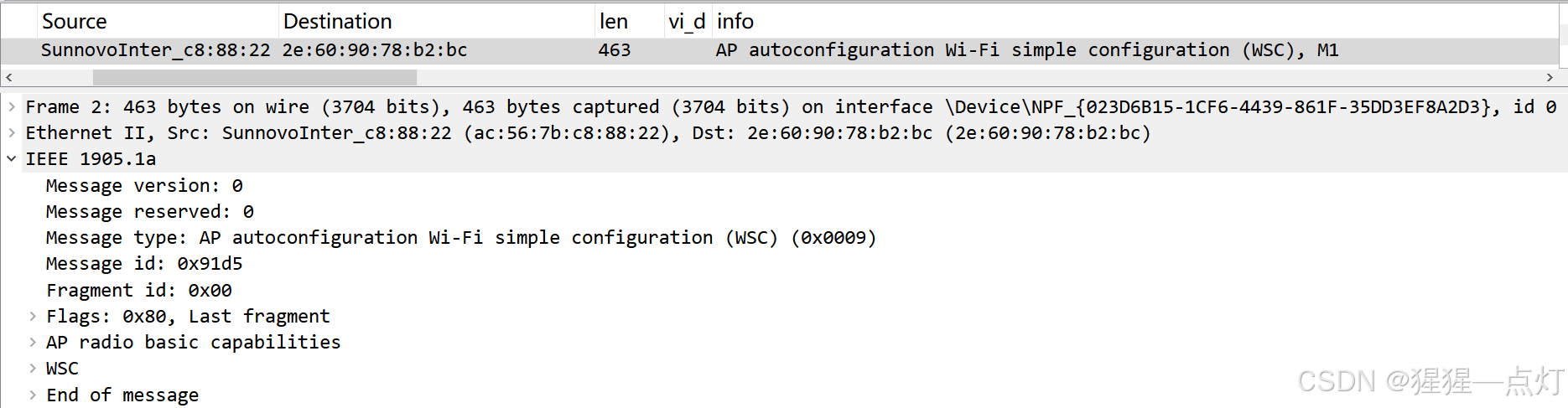

①、由 Agent 单播发出，发往 Controller 请求要配置同步的频段（双频设备为2.4G、5G），以5G频段为例，报文结构如下：

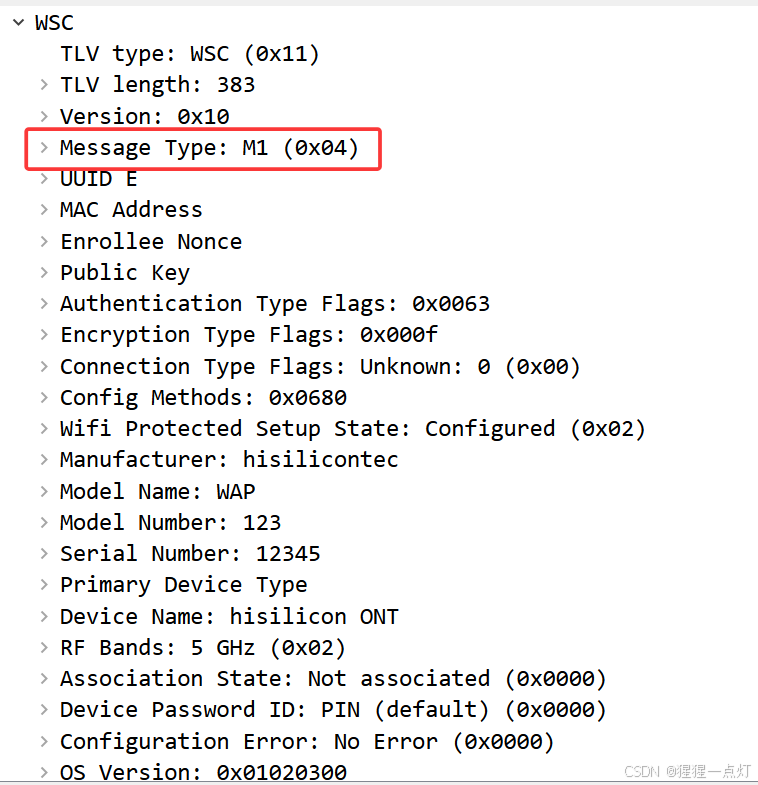

②、重点关注WSC M1字段

WSC：0x11

M1-Message Type：0x04

2、WSC（M2）

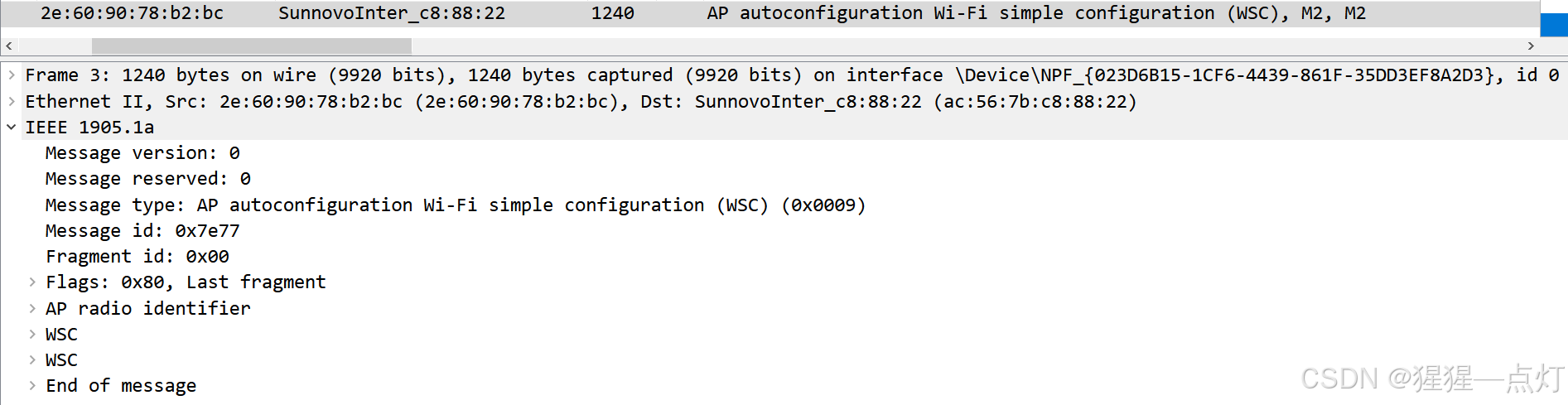

①、当 Controller 收到 Agent 发来的 WSC M1 报文后，会组织要同步的BSS配置信息，组织成 WSC M2 报文单播进行响应。报文结构如下：

可以看到有两个 WSC 字段。这是因为我配置的是两个BSS，一个是前传BSS（ssid5）、另一个回传BSS（ssid6）。

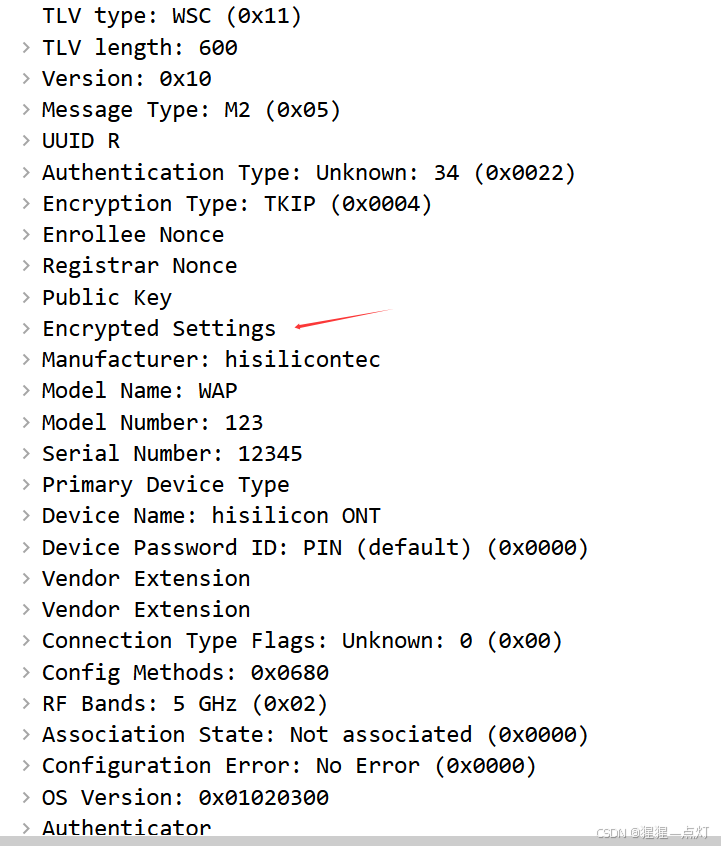

②、重点关注WSC M2字段

WSC：0x11

M2-Message Type：0x05

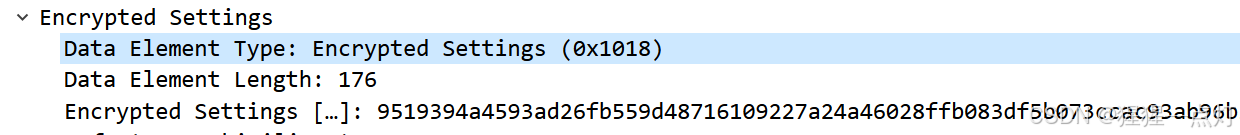

③、BSS配置信息在 Encrypted Settings 里面，是通过加密算法进行加密的，所以报文中看不出来具体的信息。

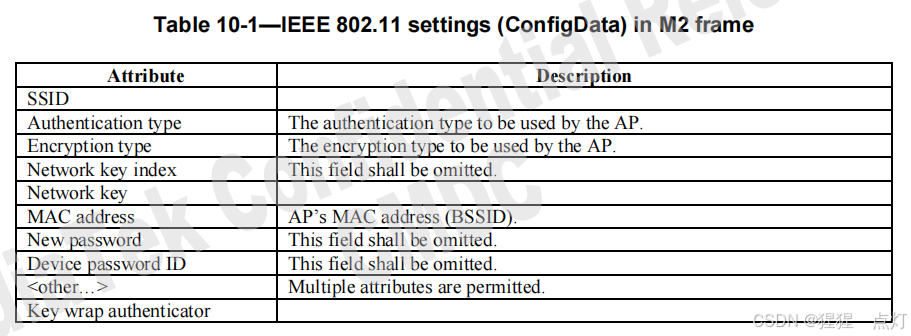

包含如下数据：wifi的名称、密码、加密类型、鉴权类型等都在里面。Agent 收到 WSC M2 报文后解析&解密提取得到配置数据进行配置。

二、Agent 主动请求配置同步 && 被动配置同步

1、Agent 主动请求配置同步

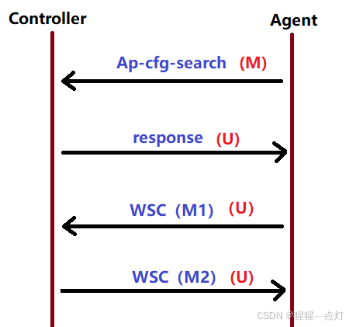

流程如下：

①、Agent 主动发送 AP autoconfiguration search （广播）

②、Controller 收到后响应 AP autoconfuguration response（单播）

③、Agent 发送 WSC M1 给 Controller（单播）

④、Controller 发送 WSC M2 给 Agent（单播）

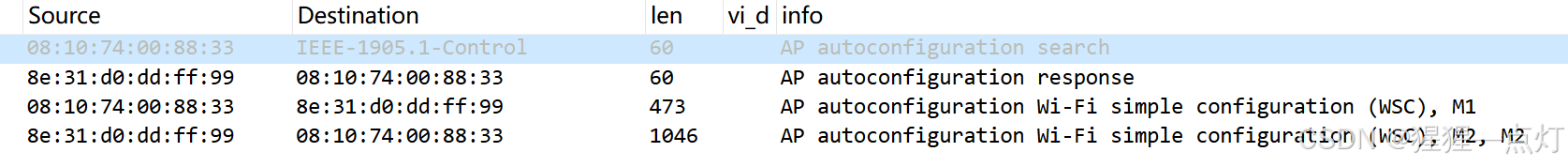

报文流程如下：

2、Controller 通知 Agent 来请求更新配置同步

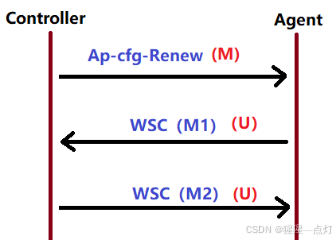

流程如下：

①、Controller 发送 AP autoconfiguration renew 包（广播）

②、Agent 发送 WSC M1 给 Controller（单播）

③、Controller 发送 WSC M2 给 Agent（单播）

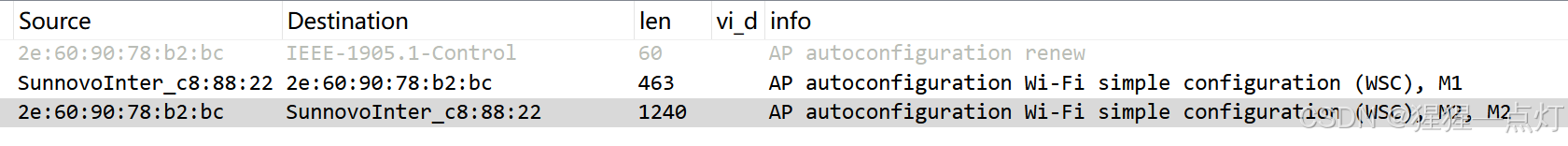

报文流程如下：

三、网络自愈

网络自愈是指当有线断开时，AP间通过无线进行连接。当有线接上时主动断开无线，优先进行有线连接（有线优先）。

对于 FTTR 设备来说，有线连接即光纤连接。当主网关、子网关通过光纤连接后，会进行 WSC 配置同步：主网关将 ssid6（假设ssid6作为回传BSS）的配置信息下发到子网关。

当后续光纤断开时，子网关就可以通过创建 STA 来连接主网关的 ssid6，建立起无线回传链路。

四、报文

相关报文已经上传网盘，有需要的可以下载。

链接: https://pan.baidu.com/s/1imj-ym6g4lTKvnwApHSbLg

提取码: y5en
