stm32点亮1.8寸ST7735lcd屏（上）

小白懒人神器Stm32CubeMX，

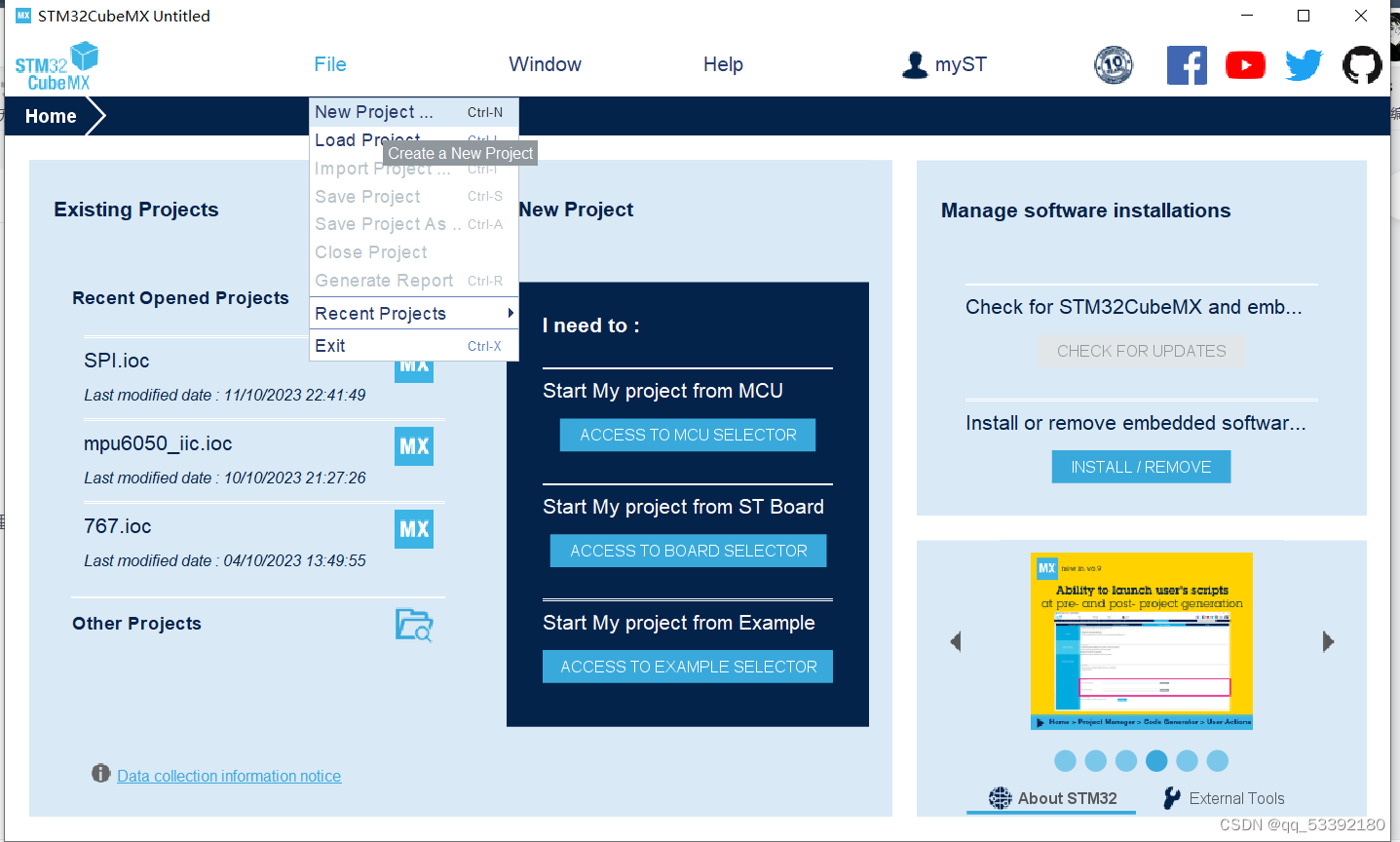

新建工程，名字随意，我这里是用的SPI,因为我用到的是stm32的硬件spi，所以就直接用spi来命名了。

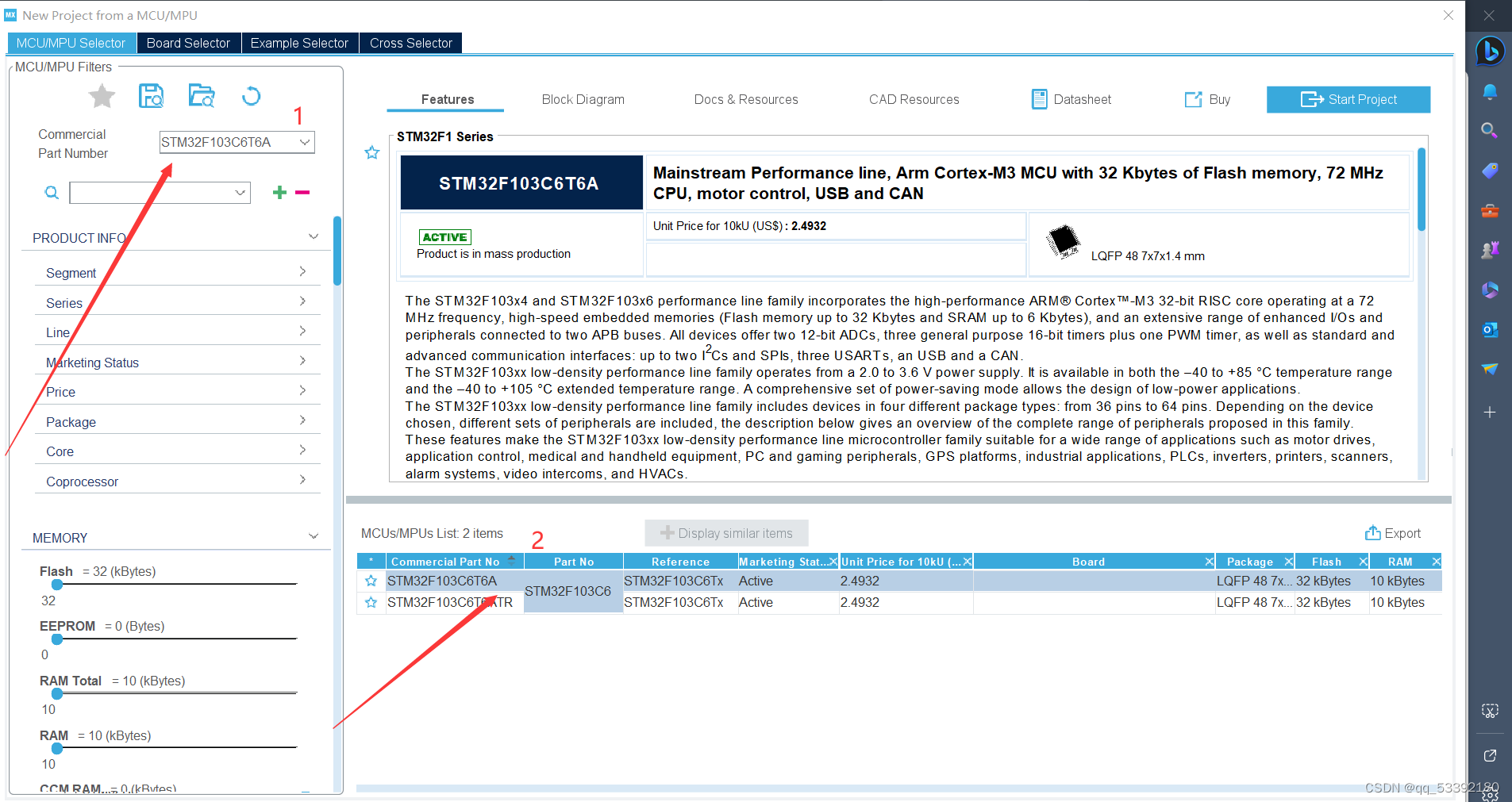

在这里输入你的芯片的型号，，我用的是STM32F103C6T6,所以就选这个。（1，根据自己的芯片型号来输入，2：双击这里就可以进入工程的配置了。）

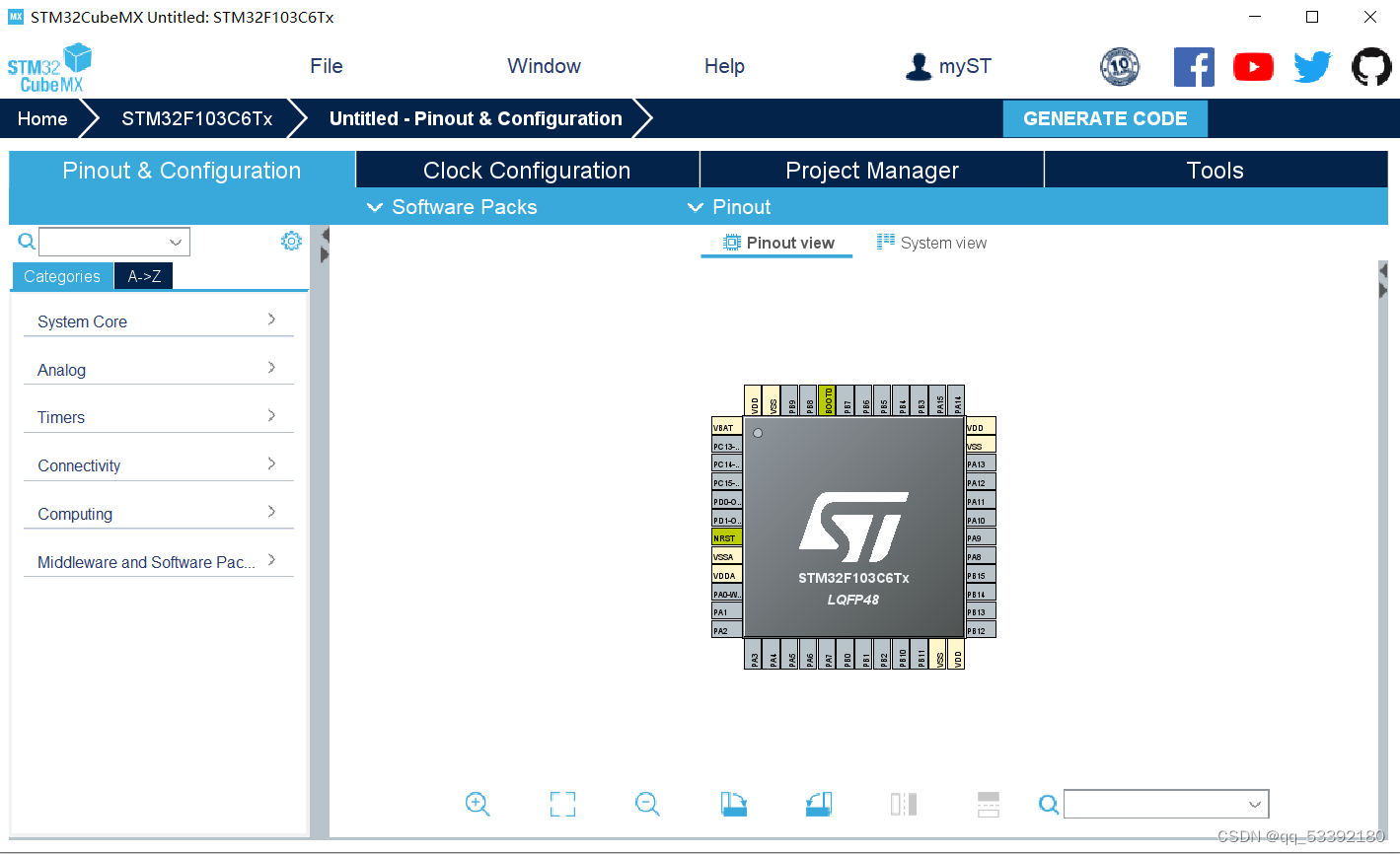

这里就是梦的开始，有下载器用下载器，没有的，用usb转ttl也行（后续有机会在做一篇）。那么开始配置所需的外设了。

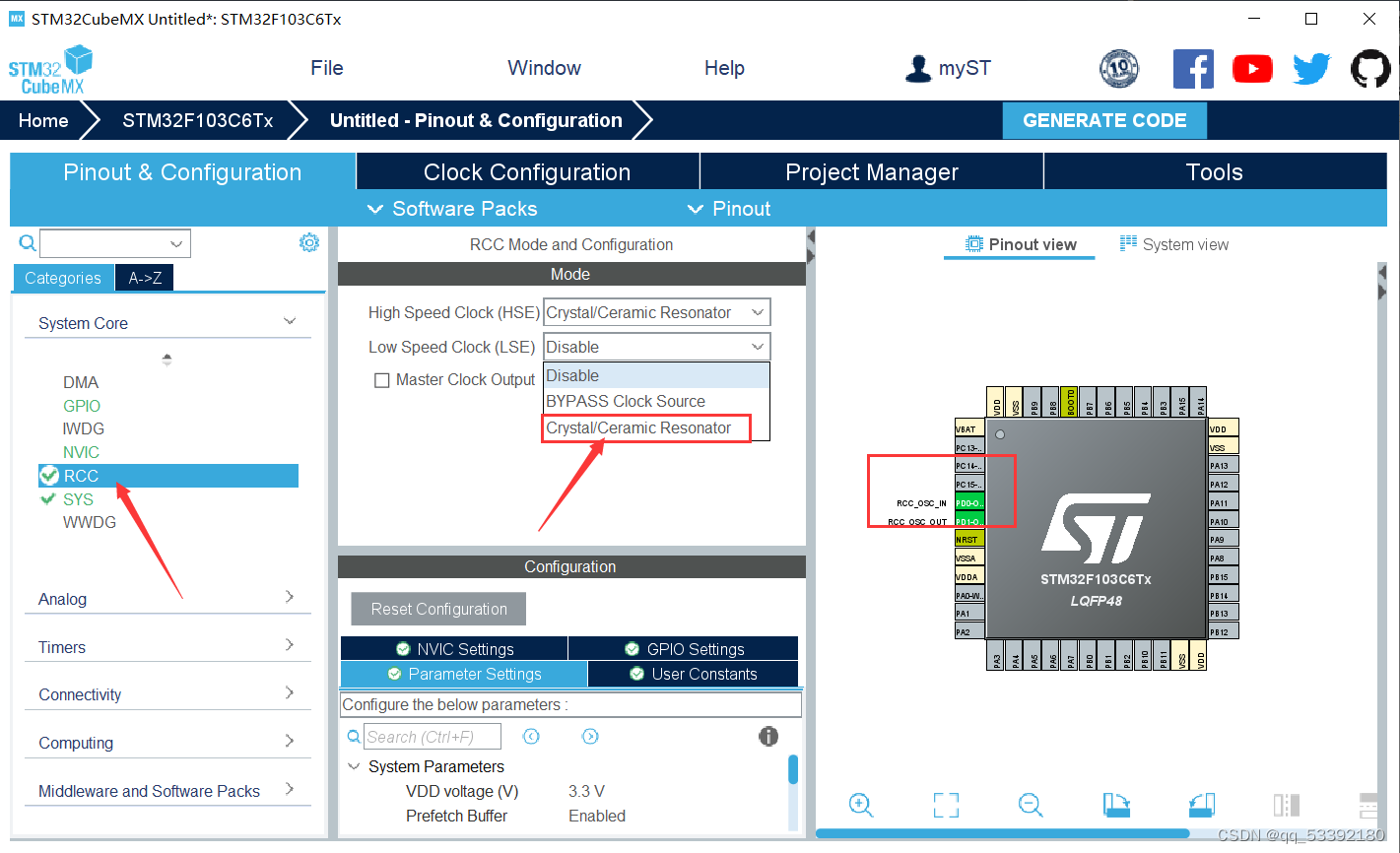

先配置外部晶振：我的是两个都是外部接入的晶振，（芯片内部也有时钟源，我记得是，这个后续有的话在说）所以两个都选上外部晶振（同时右边的芯片引脚也会发生变化，变为绿色）

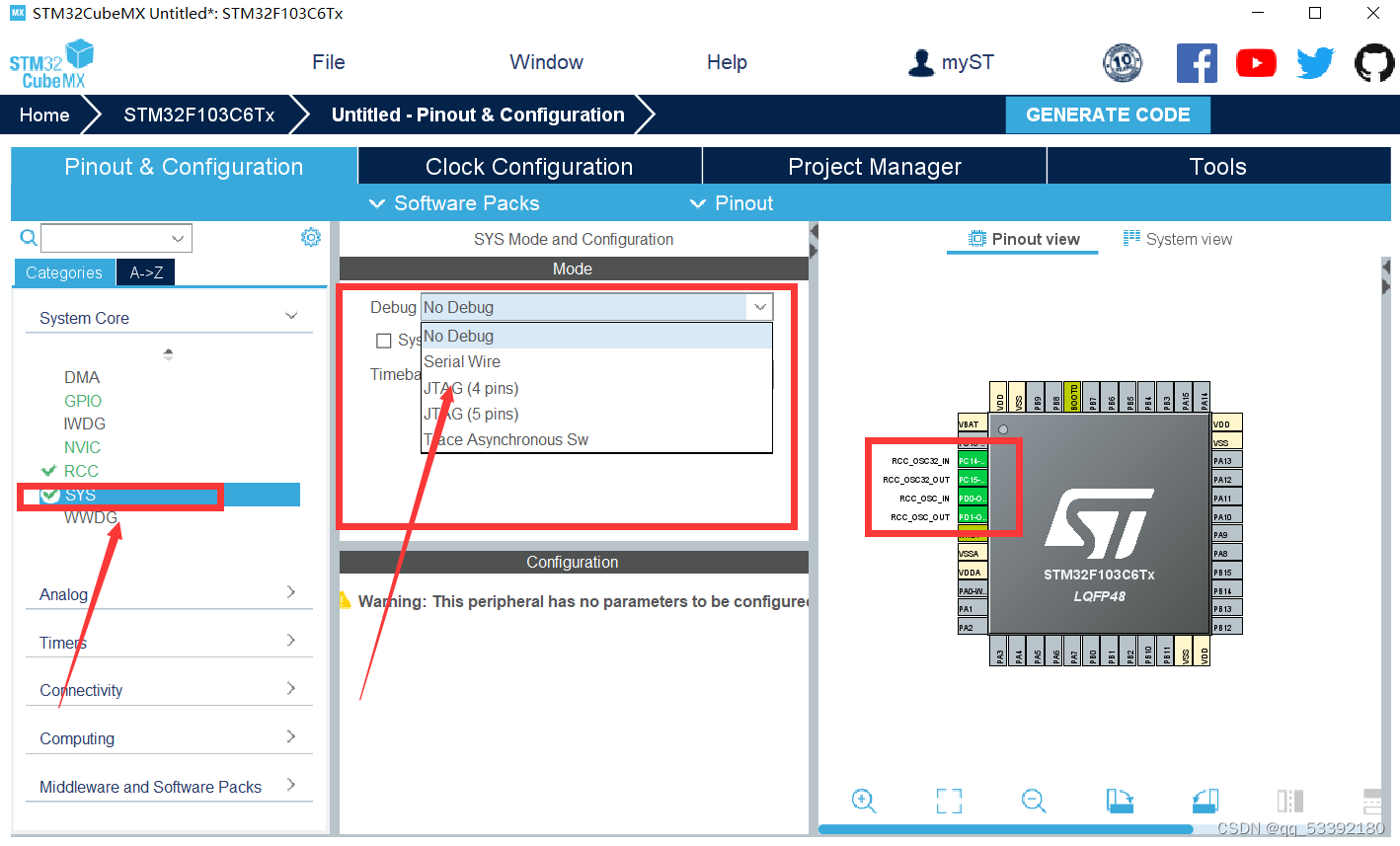

然后就是配置一下下载器的一个选项了现在大多数是用的StLink，（我用的是daplink，两个差不多）选中第二个Serial Wire,就可以了，然后就可以配置一下硬件spi了。什么是spi呢，百度很多，这里我就不解释了。或者参考连接：SPI原理超详细讲解---值得一看-优快云博客

这个是屏幕所需的引脚配置

引脚名称	引脚功能
VCC	电源正，3.3 - 5V，需要与通信电平一致
GND	电源负，地
CS	片选，低电平使能
RST	复位，低电平使能
DC	数据/命令选择，低电平命令，高电平数据
SDA	SPI数据输入端口
SCL	SPI时钟信号输入端口
BLK	背光，悬空使能接地关闭，默认上拉至3.3V

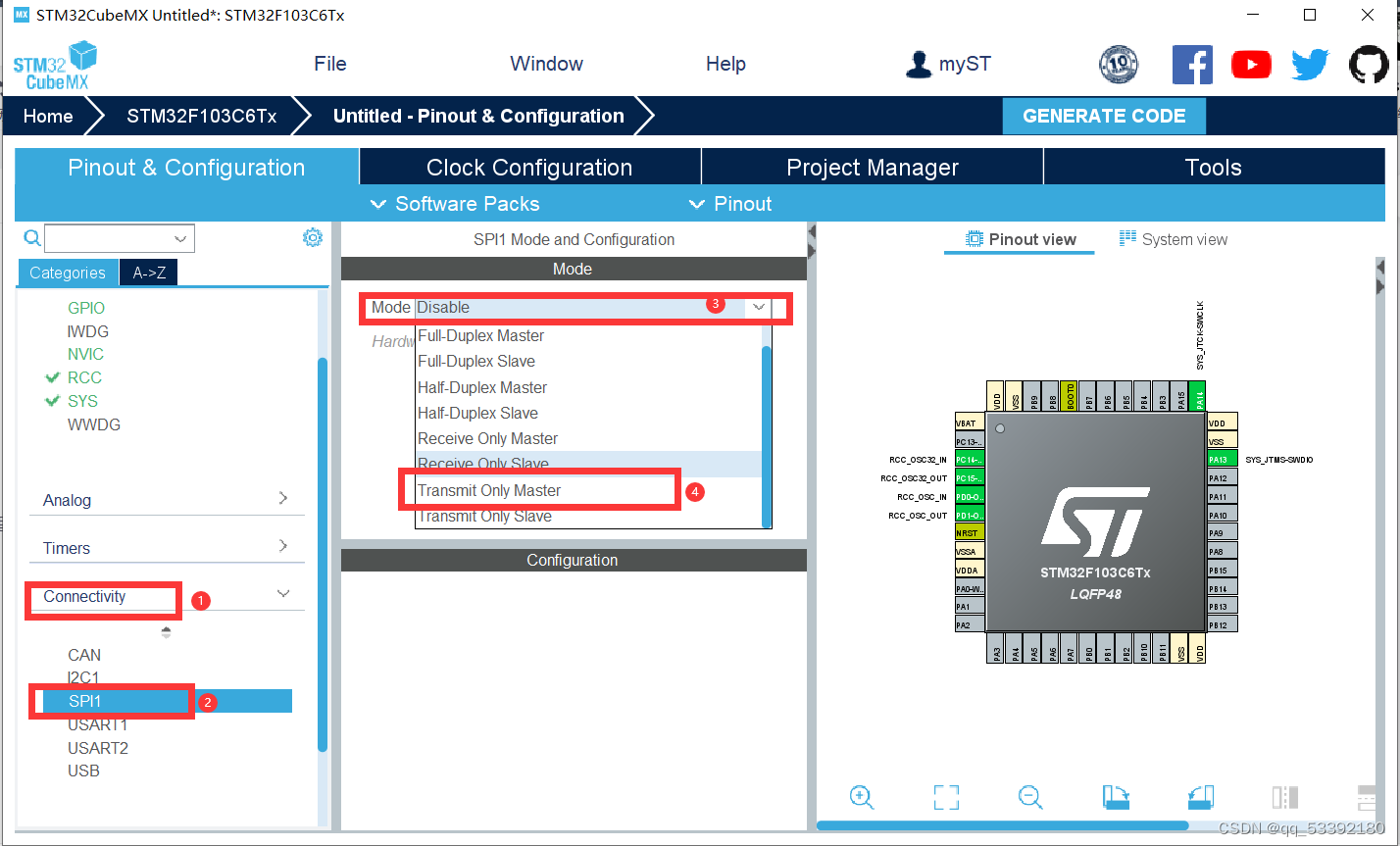

按照顺序依次选择，这里解释一下为什么选只发送：因为我手头上这个1.8寸的st7735的屏是不会往回发送信息的，所以就没有必要选双向传输了（浪费引脚）。因为它不会往回发信息，我们的芯片就只能是主机了。所以就是主机仅发送。

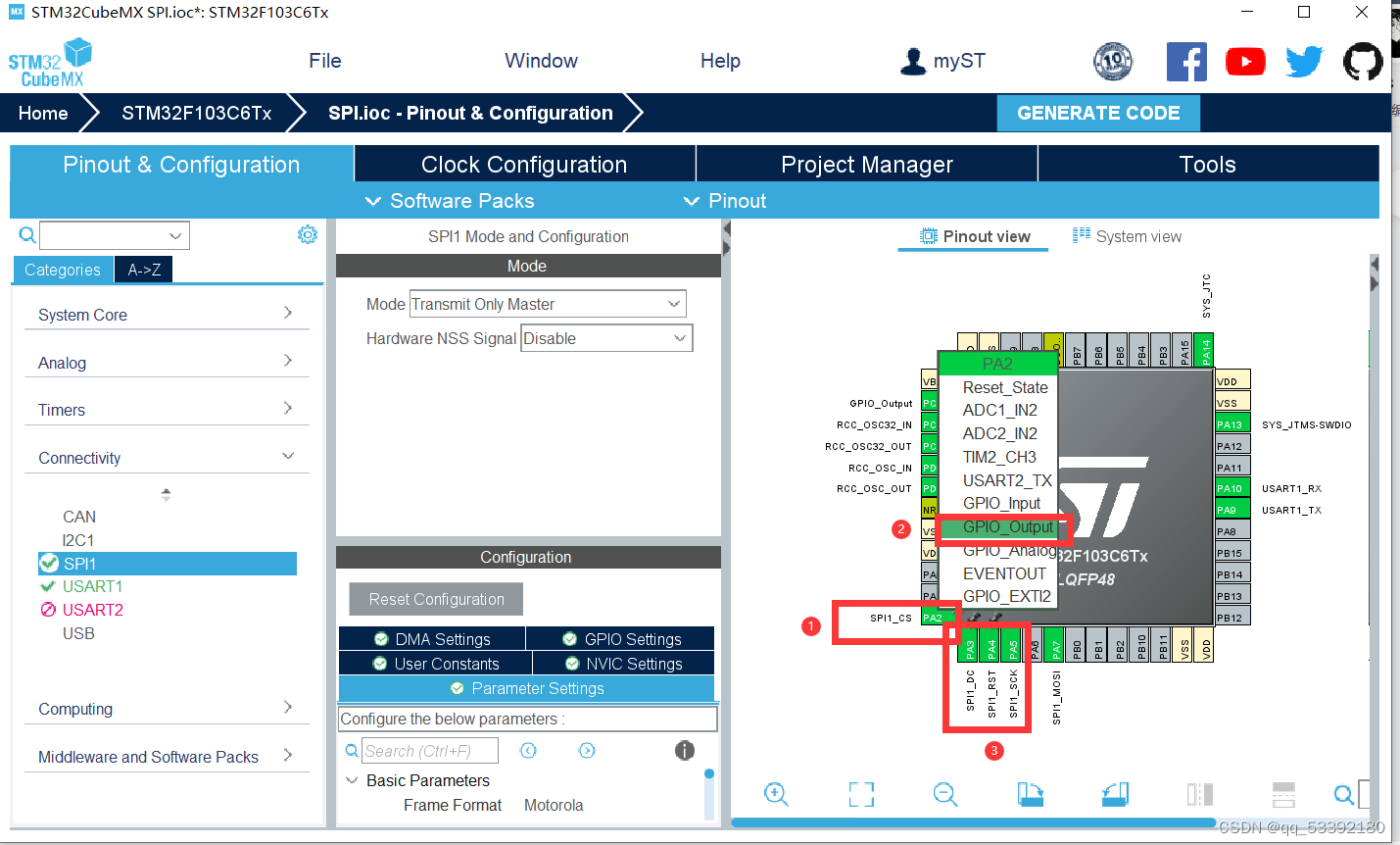

然后在配置一下屏幕的其他引脚，这里需要我们手动的去选择这些，（我这里是为了接线方便，所以选了相邻的几个引脚）然后给这些引脚重命名，也可以不重新命名，后续可能麻烦一点。

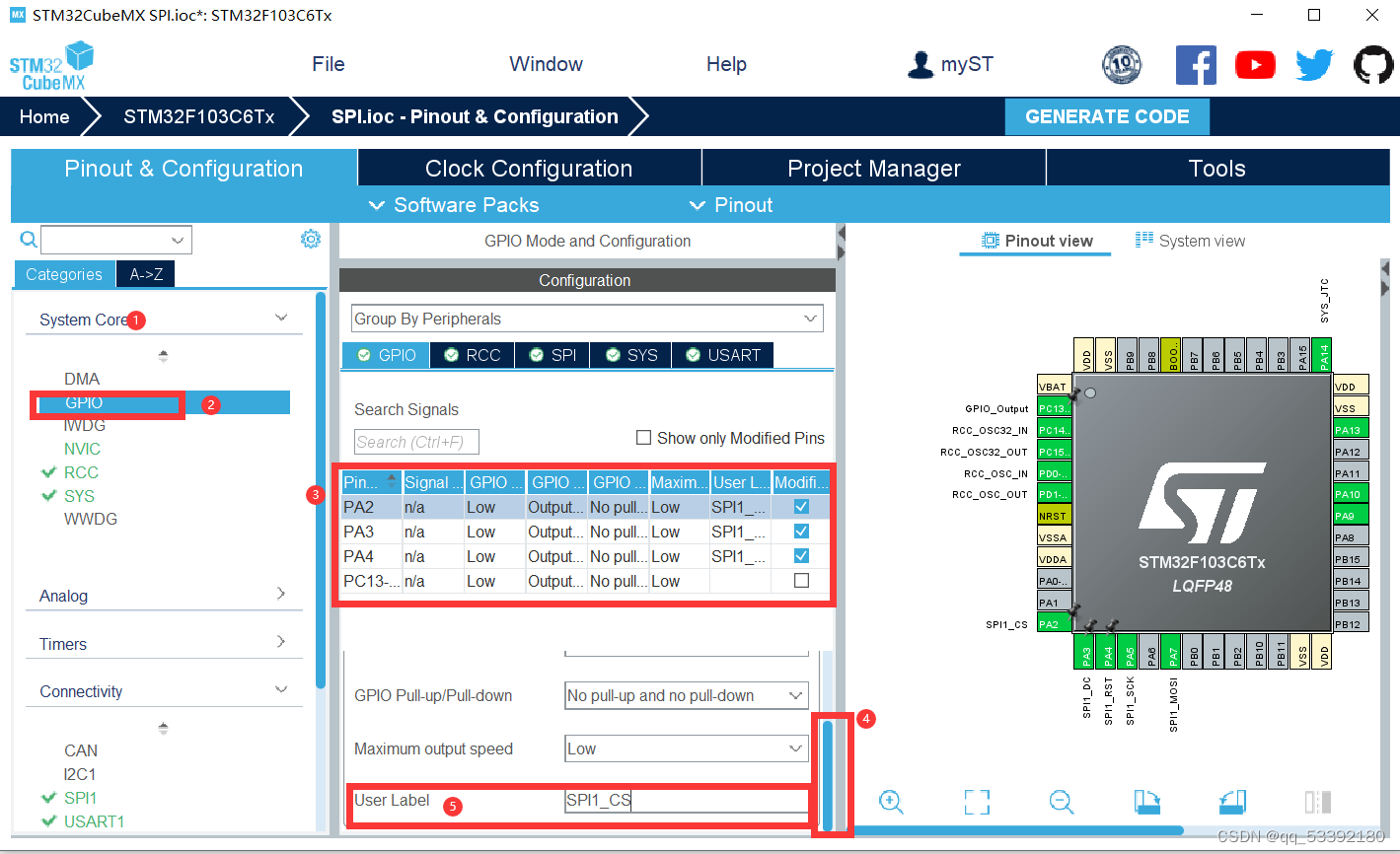

按照顺序来，在GPIO中选中你所需的引脚，旁边拉到最下面就可以看见用户标签了，在那里输入你自定义的引脚名就好了。

到此引脚就配置完成了。

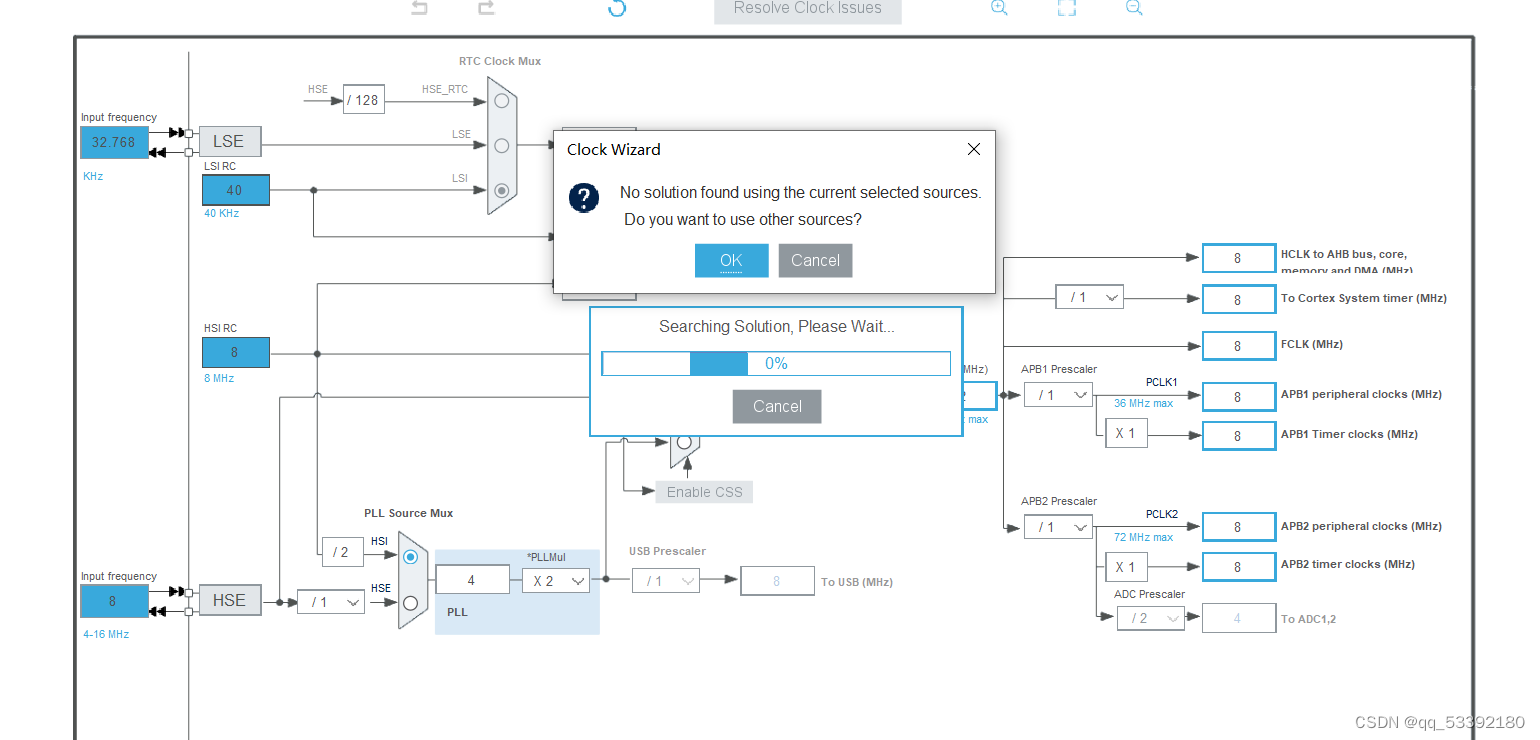

然后就是时钟树了：在左边输入外部晶振的频率，（一般常用的是8mhz，12mhz，25mhz），根据你板子上的输入来输入，然后就是右边了，这里输入这个芯片的最高频率，（下面会有提示72mhz），然后回车，点击OK就好了，这里会给你自动计算。

这时会看到红色x，得回去修改一下

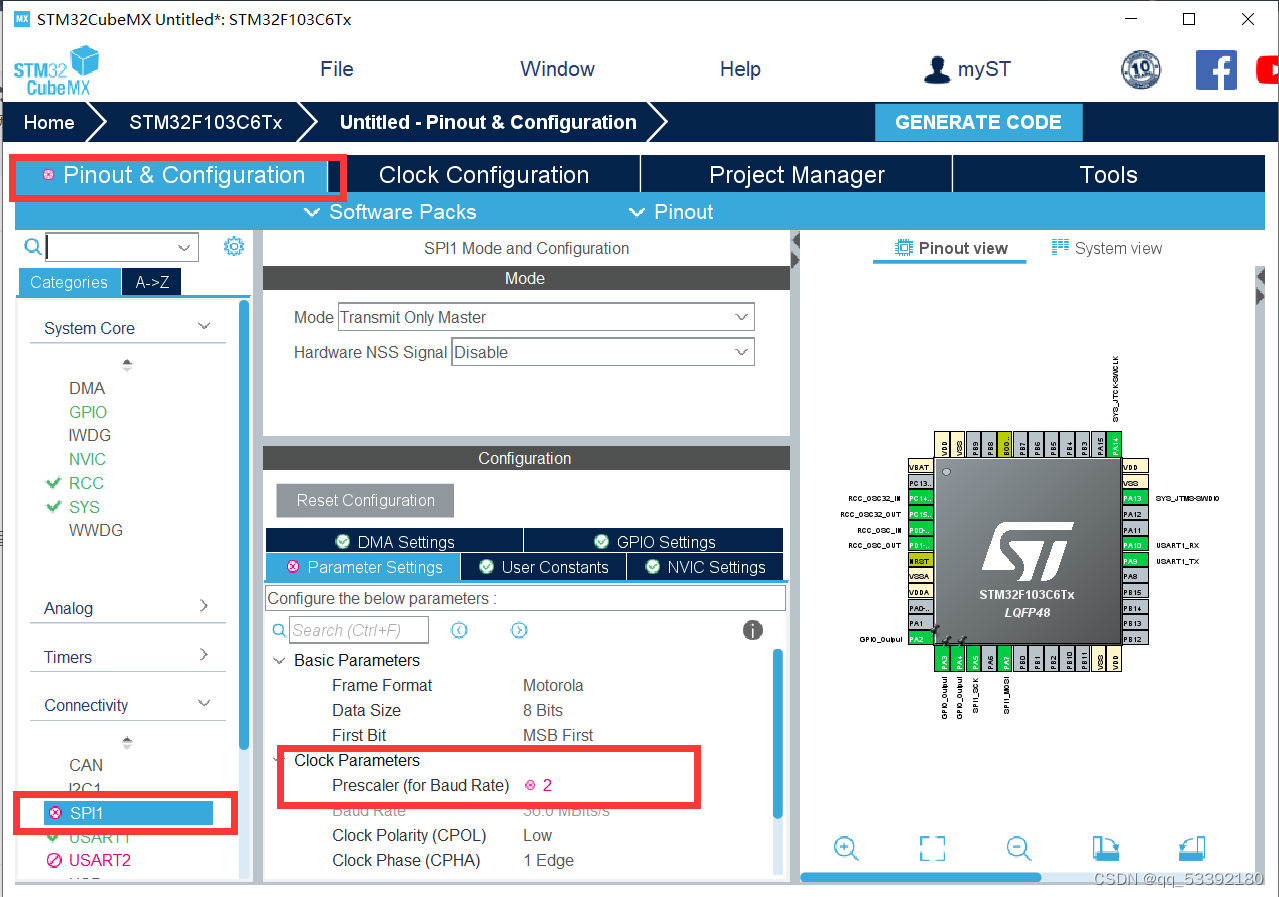

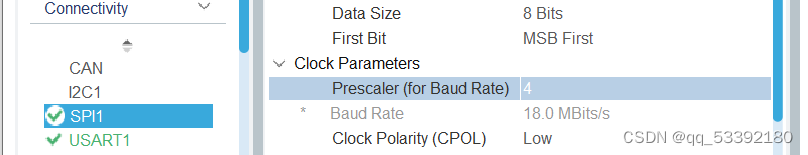

把2改为4，就可以了，（这里是这个硬件spi没有支持到那么高的频率）所以选择4进行分频，

也就是18mbits/s

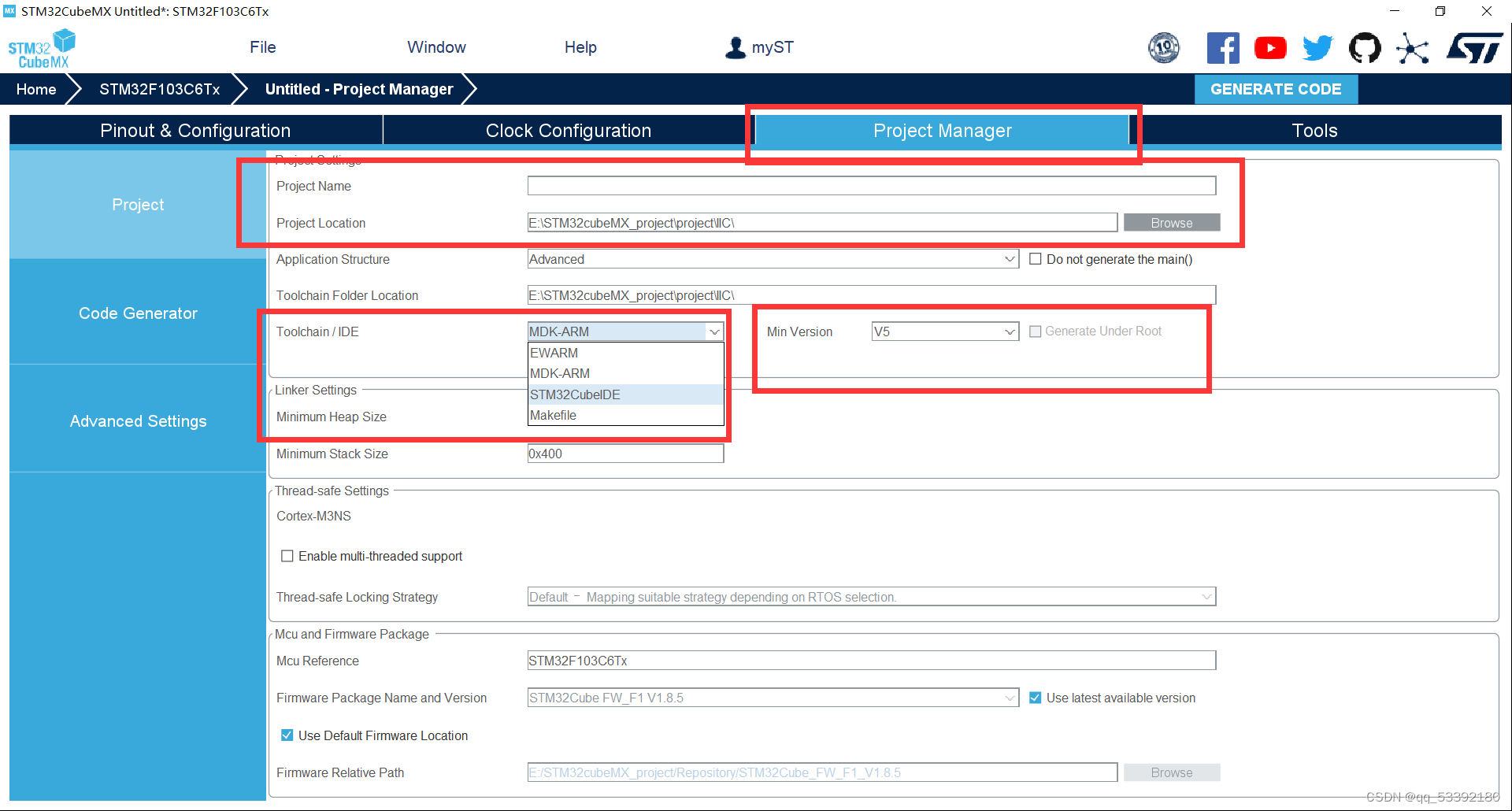

然后进入工程管理这边，进行一个配置：给个名字，和选择文件位置。然后配置IDE,版本（大部分还是用的keil，当然现在也有用其他的。然后就是版本了，选择一个较低的就好了，如果是新的之指不定出啥问题。）

然后打开工程，就可以愉快的写bug了。
