最近跟着迅为RK3568开发板的教程完成了字符设备驱动的系统学习，结合课程中的三张核心图示，梳理出从「用户态-内核态交互逻辑」到「完整驱动开发流程」再到「简化版杂项设备驱动」的全链路知识点，彻底搞懂了Linux字符设备驱动的核心设计思路。

一、字符设备驱动核心交互逻辑

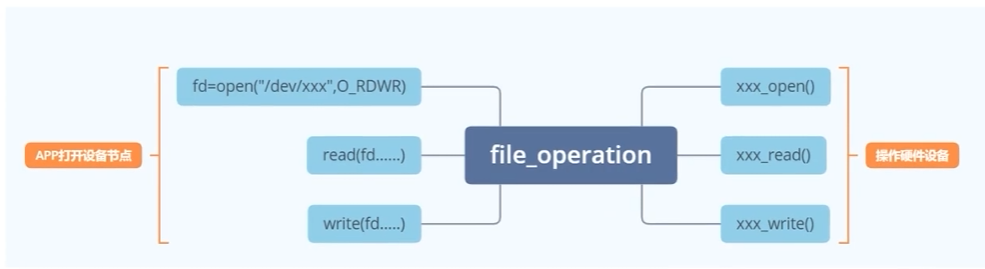

课程中的核心图示直接点明了字符设备驱动的本质：
应用层通过open/read/write等系统调用操作/dev/xxx设备文件时，内核会通过file_operations结构体，将这些用户态操作映射到驱动层对应的函数（如xxx_open/xxx_read/xxx_write），最终实现应用程序对硬件的控制。

file_operations是连接应用层与驱动层的核心“桥梁”——它是一套接口映射表，只要驱动中实现了该结构体的关键成员函数，就能让应用程序通过标准文件操作“调用”驱动逻辑。
​​​​

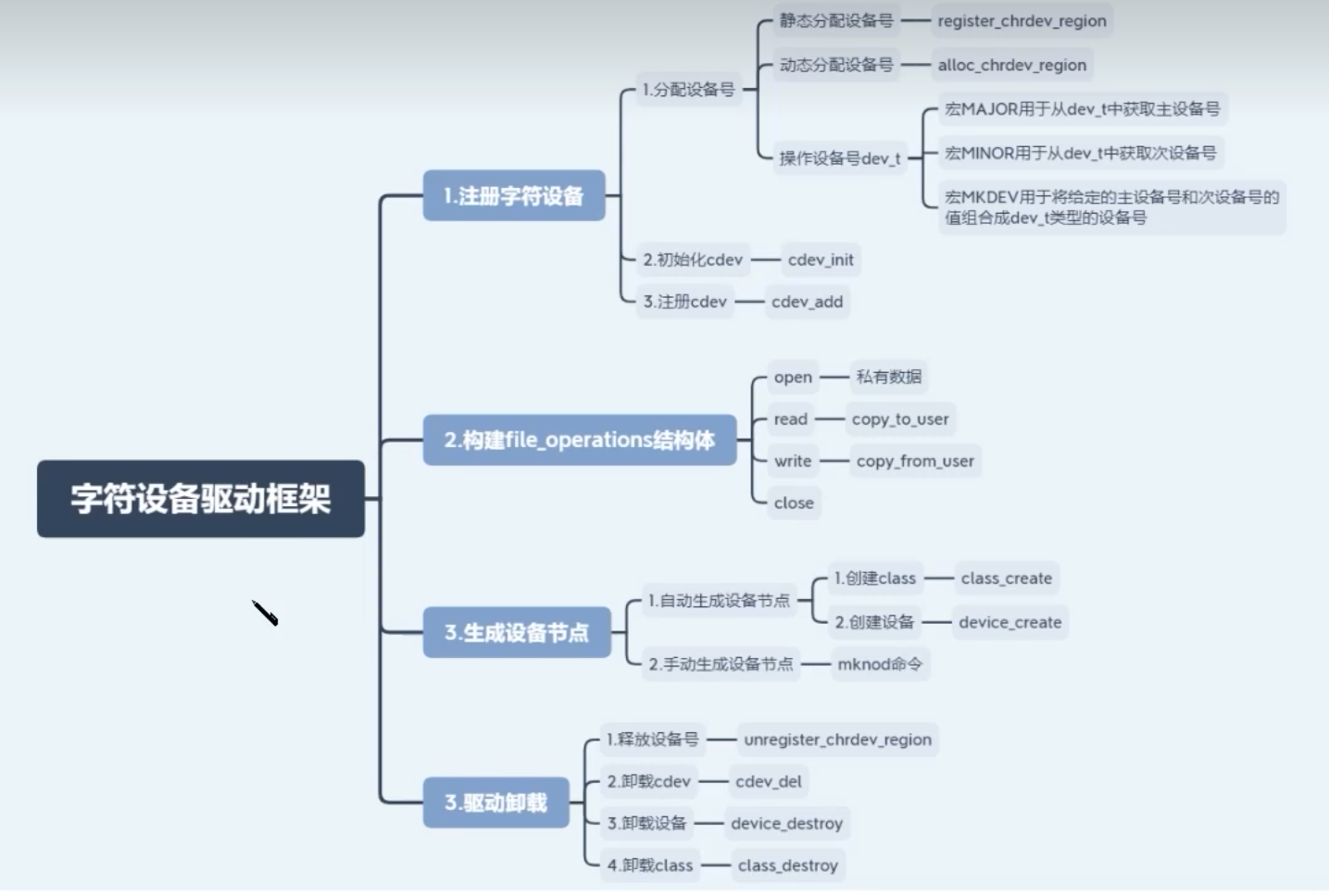

二、字符设备驱动标准开发流程

字符设备驱动的完整开发流程分为4个核心步骤，也是本次学习的重点：

1. 注册字符设备

（1）分配设备号

设备号是字符设备的唯一标识，分为主设备号（标识驱动类型）和次设备号（标识同一驱动下的不同设备）：

• 静态分配：register_chrdev_region
  手动指定主设备号，优点是直观，缺点是易与系统现有设备号冲突，不推荐；
• 动态分配：alloc_chrdev_region
  由内核自动分配未被占用的主设备号，避免冲突，是工业级开发首选；
• 设备号操作函数：
  • MAJOR(dev_t dev)：从设备号中拆分主设备号；
  • MINOR(dev_t dev)：从设备号中拆分次设备号；
  • MKDEV(int major, int minor)：合并主/次设备号为dev_t类型。

（2）初始化&注册cdev

struct cdev是内核描述字符设备的核心结构体，需完成初始化与注册：

• cdev_init(&cdev, &fops)：将cdev结构体与file_operations绑定，告知内核该设备的操作函数集；
• cdev_add(&cdev, dev_num, count)：将cdev注册到内核，完成“设备号→驱动函数”的映射。

2. 构建file_operations结构体

file_operations是驱动的“功能实现区”，需实现应用层对应的核心操作：

成员函数	触发时机	核心逻辑
open	应用执行open("/dev/xxx")	初始化设备硬件/私有数据，绑定设备资源到file->private_data；
read	应用执行read(fd, buf, len)	用copy_to_user将内核态数据拷贝到用户态缓冲区；
write	应用执行write(fd, buf, len)	用copy_from_user将用户态数据拷贝到内核态缓冲区（禁止直接访问用户态内存）；
release	应用执行close(fd)	释放设备资源、私有数据内存，避免内存泄漏；

注意：copy_to_user/copy_from_user是内核态与用户态数据交互的安全函数，直接访问用户态指针会导致内核崩溃。

3. 生成设备节点

应用层需通过/dev/xxx设备文件访问驱动，需手动/自动生成节点：

• 自动生成（推荐）：
  class_create(THIS_MODULE, "class_name")：在/sys/class下创建设备类；
  device_create(class, NULL, dev_num, NULL, "dev_name")：基于设备类生成/dev/xxx节点；
• 手动生成：
  用mknod命令：mknod /dev/xxx c 主设备号 次设备号（c表示字符设备）。

4. 驱动卸载（反向释放资源）

驱动卸载时需按“反向顺序”释放资源，避免内存泄漏/资源残留：
unregister_chrdev_region（释放设备号）→ cdev_del（删除cdev结构体）→ device_destroy（销毁设备节点）→ class_destroy（销毁设备类）。

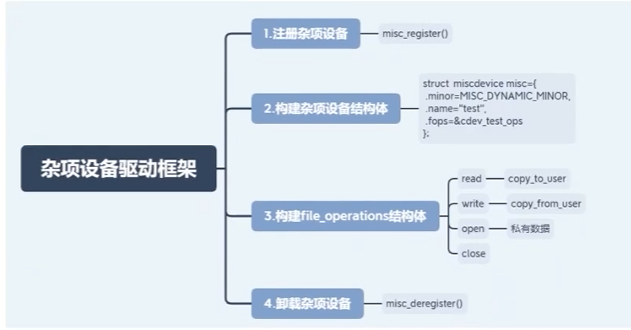

三、简化版：杂项设备驱动

课程中还讲解了字符设备的简化实现——杂项设备驱动，适合快速开发简单设备：

核心优势

• 省去手动分配设备号、生成设备节点的步骤，内核自动处理；
• 代码量大幅减少，只需实现核心功能函数。


关键步骤

1. 构建struct miscdevice结构体：指定设备名、绑定file_operations；
2. 注册杂项设备：misc_register(&misc_dev)；
3. 卸载杂项设备：misc_deregister(&misc_dev)。

局限性

杂项设备的主设备号固定为10，仅适用于功能简单、无需自定义设备号的场景。

四、文件私有数据（private_data）

1. 私有数据的核心作用
   struct file结构体中的 private_data指针，是内核留给驱动的 “专属存储空间”，核心价值：
   绑定设备资源：将全局设备结构体（如struct device_test）绑定到每个打开的文件，让read/write函数快速访问设备资源；
   独立上下文管理：每个打开的/dev/xxx文件拥有独立的私有数据（如读写计数、缓冲区、状态标记），多进程访问时互不干扰；
   解耦代码逻辑：无需依赖全局变量，驱动扩展性更强（如支持多设备时，仅需绑定不同设备结构体即可）。

总结

本次学习的核心是理解“用户态-内核态”的交互桥梁——file_operations，字符设备驱动的本质是将标准文件操作映射到硬件控制逻辑。标准字符设备驱动流程完整、灵活性高，适合复杂设备；杂项设备驱动简化了开发流程，适合快速验证功能。基于RK3568开发板的实战，也让我掌握了从驱动编写、编译、加载到应用层测试的全流程，为后续硬件驱动开发打下了基础。
