3.1-----ARP协议分析
一、实验目的
- 学习Wireshark的基本操作，抓取和分析有线局域网的数据包；
- 掌握以太网MAC帧的基本结构，掌握ARP协议的特点工作过程。
二、实验内容
使用Wireshark抓取局域网的数据包并进行分析：
- 学习Wireshark基本操作：重点掌握捕获过滤器和显示过滤器。
- 观察MAC地址：了解MAC地址的组成，辨识MAC地址类型。
- 分析以太网帧结构：观察以太网帧的首部和尾部，了解数据封装成帧的原理。
- 分析ARP协议：抓取ARP请求和应答报文，分析其工作过程。
三、实验原理
3.1 Wireshark 简介
Wireshark软件是目前全球使用最广泛的开源网络数据包分析工具（前身为Ethe real），由Gerald Combs编写并于1988年获开源许可发布。网络数据包分析是指进入网络通信系统、捕获和解码网络上实时传输数据以ࣿ搜集统计信息的过程。通过Wireshark对网络数据进行分析，我们能够了解网络是如何运行的、数据包是如何被转发的、应用是如何被访问的；能够分析各层网络协议的性能、掌握通信主体的运行情况，确认带宽分配和时延大小、查看应用的快慢并改进优化，识别网络中存在的攻击或恶意行为、解决网络异常和故障。Wireshark 可以在 Windows、Linux和macOS操作系统中运行，具备好的图形界面、丰富的统计图表分析功能。
3.2 以太网MAC帧格式
本实验基于使用最广泛的有线局域网(以太网Ethernet II)，以太网的帧结构如表3.1所示。其中，MAC地址(Media Access Control Address，媒体存取控制位址)或称物理地址(Physical Address)，用于在网络中标识网卡。MAC地址的长度为48位(6个字节)，通常表示为12个16进制数，如：00-16-EA-AE-3C-40。其中前3个字节的16进制数00-16-EA代表网络硬件制造商的编号、即组织唯一标志符(OUI)，它由IEEE分配；而后3个字节的16进制数AE-3C-40代表该制造商所生产的某个网络产品(如网卡)的系列号。
表3.1 以太网帧格式
| 前导字段 | 目的MAC地址 | 源MAC地址 | 类型 | IP 数据报 | 帧校验 |
| 8 字节 | 6 字节 | 6 字节 | 2 字节 | 46-1500 字节 | 4 字节 |
3.3 ARP 协议及数据报格式
地址解析协议(Address Resolution Protocol, ARP)，主要作用是将IP地址解析为MAC地址。当某主机或网络设备要发送数据给目标主机时，必须知道对方的网络层地址(即IP地址)，而且在数据链路层封装成帧时，还必须有目标主机(或下一跳路由器)的MAC地址。本实验重点观察最简单的情形：同一个网段内，主机A要向主机B发送信息时，ARP解析的过程(主机A和B不在同一网段的情况请参阅课本相关内容)。具体如下：
- 主机A首先查看自己的ARP表。如果找到了主机B的MAC地址，则利用这个地址对IP数据报进行帧封装，并将数据报发送给主机B。
- 如果主机A在ARP表中找不到主机B的MAC地址，则以广播方式发送一个ARP请求报文。ARP请求报文中的发送端IP地址和发送端MAC地址为主机A的IP地址和MAC地址，目标IP地址和目标MAC地址为主机B的IP地址和全0的MAC地址。由于ARP请求报文以广播方式发送，该网段上的所有主机都可以接收到该请求，但只有被请求的主机B会对该请求进行处理。
- 主机B比较自己的IP地址和ARP请求报文中的目标IP地址，当两者相同时进行如下处理：将ARP请求报文中的发送端(即主机A)的IP地址和MAC地址存入自己的ARP表中。然后以单播方式发送ARP响应报文给主机A，其中包含了自己的MAC地址。
- 主机A收到ARP响应报文后，将主机B的MAC地址加入到自己的ARP表中以用于后续报文的转发，同时将IP数据报进行封装后发送出去。ARP报文结构如图1.1–1所示，ARP报文总长度为28字节，MAC地址长度为6字节，IP地址长度为4字节。每个字段的含义如下：
- 硬件类型：指明了发送方想知道的硬件接口类型，以太网的值为1。
- 协议类型：表示要映射的协议地址类型。IP地址的类型值为0x0800。
- 硬件地址长度和协议地址长度：分别指出硬件地址和协议地址的长度，以字节为单位。在以太网中，它们的值分别为6和4。
- 操作码(op)：用来表示这个报文的类型，ARP请求为1，ARP响应为2，RARP请求为3，RARP响应为4。

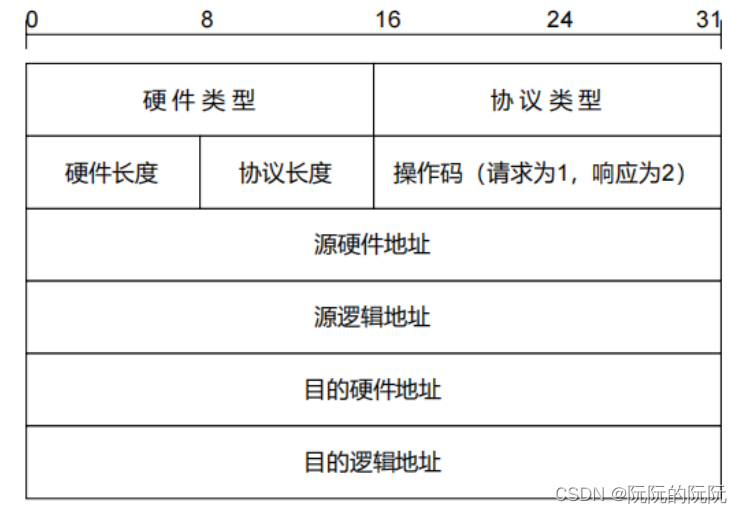

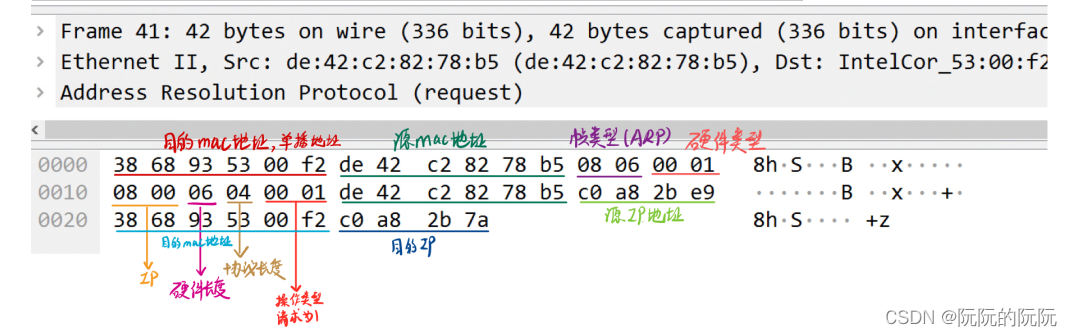

图3.1 ARP 报文结构示意图
3.4 实验方法及手段
使用Wireshark软件在有线局域网中捕捉相关网络操作的数据包，运用观察对比、计算验证、分析统计等方法，掌握以太网MAC帧和IP数据报的结构以ARP协议的工作原理。
四、实验条件
- PC机一台，连入局域网；
- Wireshark 软件，建议3.0以上版本。
五、实验步骤
5.1 WireShark 基本使用
- 通过Wireshark官网下载最新版软件，按默认选项安装。
- 运行Wireshark软件，程序界面会显示当前的网络接口列表，击要观察的网络接口，开始捕捉数据包，Wireshark软件选择网络接口的界面如图5.1所示。

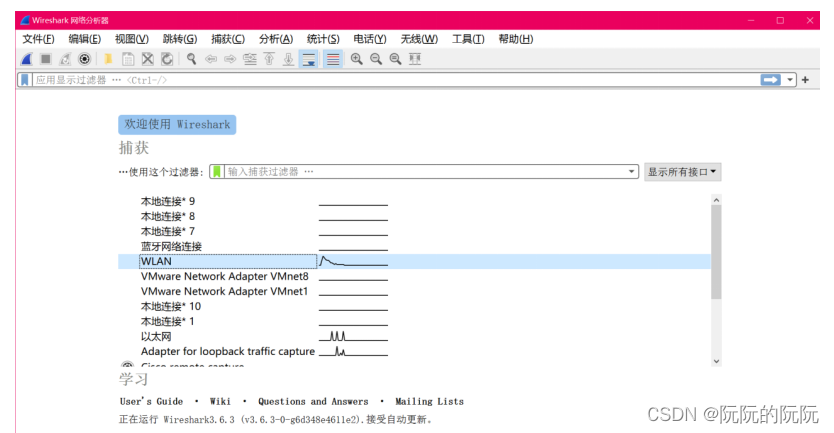

图5.1 Wireshark 软件启动界面
- 点击工具栏上的红色方块按钮停止捕捉。
- 菜单、工具栏、状态栏和主窗口如图5.2所示，可以根据需要通过菜单“视图”。以及“编辑/首选项/外观”的相关选项对基本设置进行更改。例如图5.3中的语言、字体缩放、颜色、布局等项目。

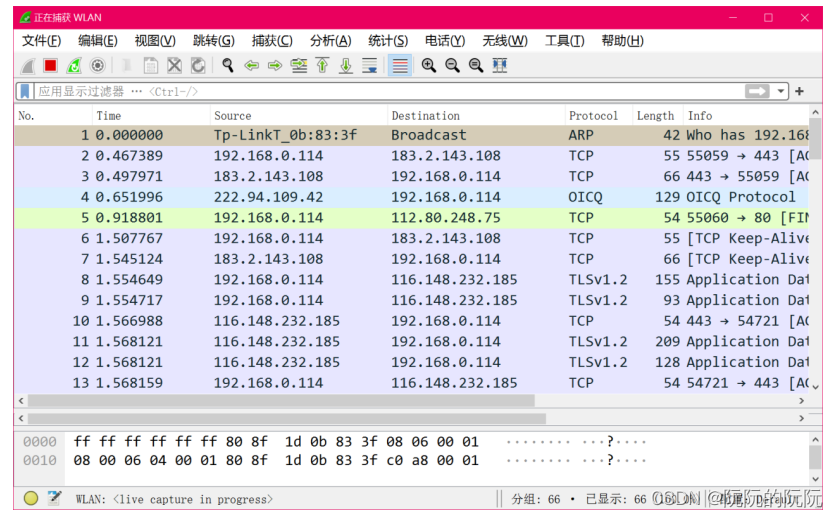

图5.2 Wireshark主窗口界面

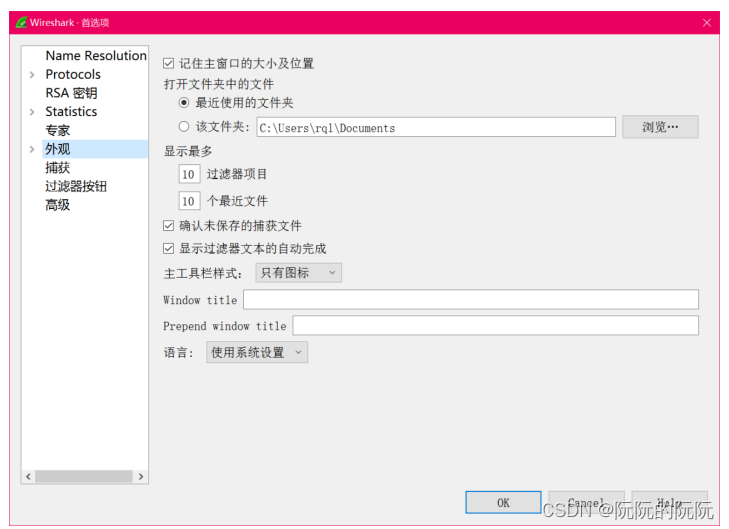

图5.3 Wireshark的设置界面
- 使用“显示过滤器”可以方便地从捕获的数据包中筛选出要观察的数据包。显示过滤器支持若干的过滤选项：源MAC、目的MAC、源IP、目的IP、TCP/UDP传输协议、应用层协议(HTTP, DHCP)、源端口Port、目的端口Port等。在显示过滤器栏中输入过滤表达式(更详细的显示过滤语法可以查看WireShark的官方文档1)，例如下面的命令：
arp // 显示arp协议报文，例如图5.4
ip.src == a.b.c.d && icmp // 显示源地址为a.b.c.d的icmp报文

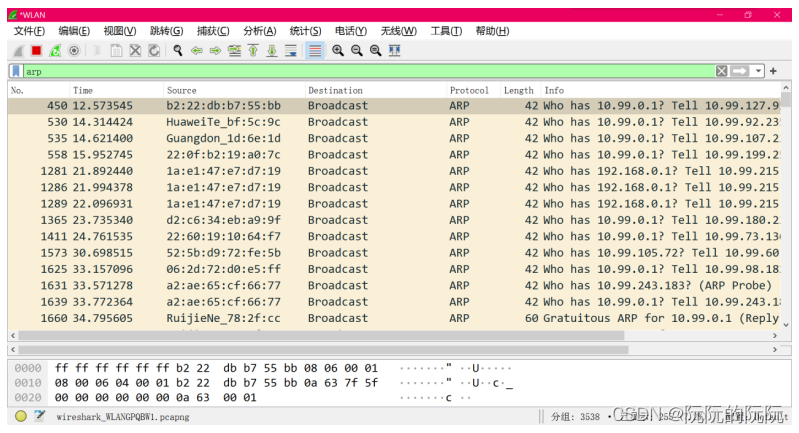

图5.4 显示过滤规则的示例

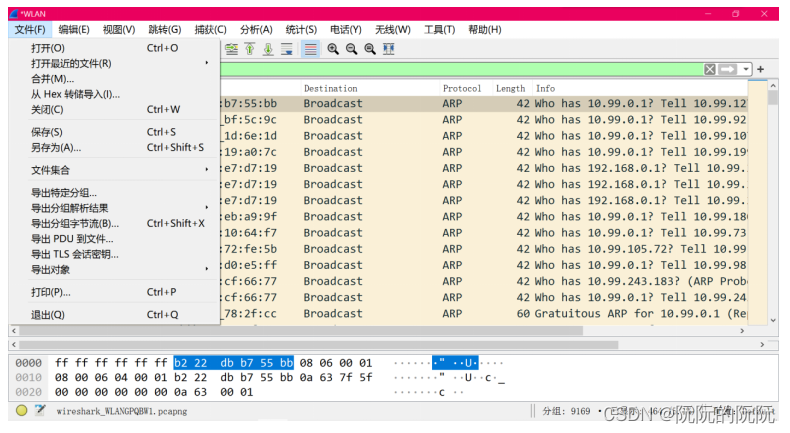

- 通过主菜单“文件”/“导出特定分组”(如图5.5)，可以保存捕获的网络数据(也可以先选中某些包，只保存部分数据）。
- 如果只想捕捉特定的数据包，可以使用菜单“捕获”/“捕获过滤器”选定想要的类型（如图5.6）。例如，选择“IPv4 only”，Wireshark只抓取ipv4类型的数据包。Wireshark过滤器官方文档提供了更加全面详细的语法和常用示例2。
- Wireshark还提供了丰富的统计功能供用户选用，如图5.7。更多文档可以查询 Wireshark使用帮助3。
图5.5 操作主菜单保存数据文件

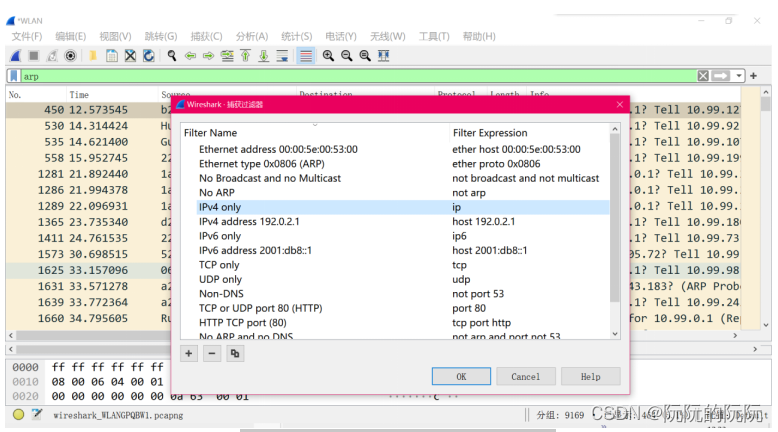

图5.6 选中特定的捕获类型

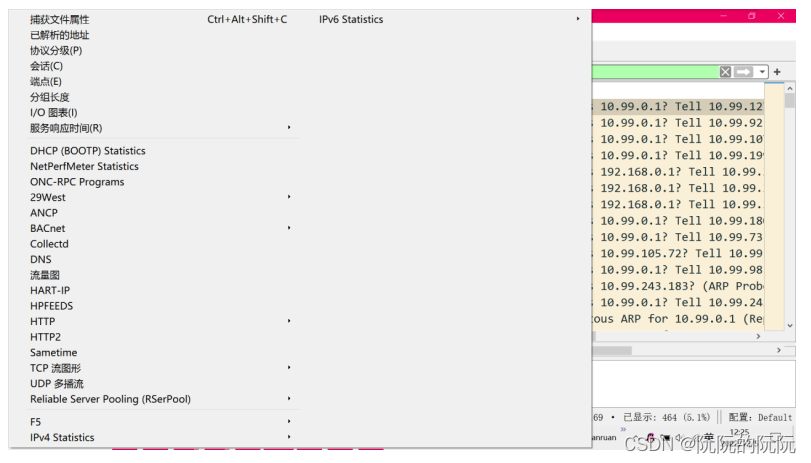

图5.7 统计功能
5.2 观察MAC地址
启动Wireshark捕捉数据包，在命令行窗口分别ping网关和ping同网段的一台主机，分析本机发出的数据包。重点观察以太网帧的Destination和Source的MAC地址，辨识MAC地址类型，解读OUI信息、I/G和G/L位。
5.2.1 ping网关

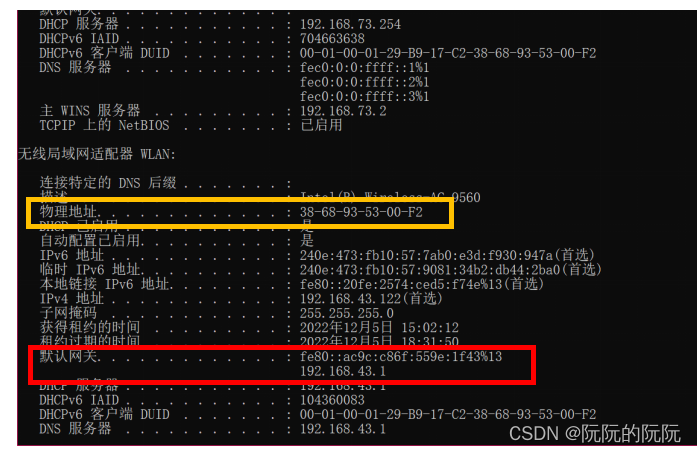

- 在命令行利用ipconfig/all命令查看无线网WALN的默认网关为192.168.43.1；
- 启动Wireshark，点击要观察的无线网WALN，开始捕捉数据包；

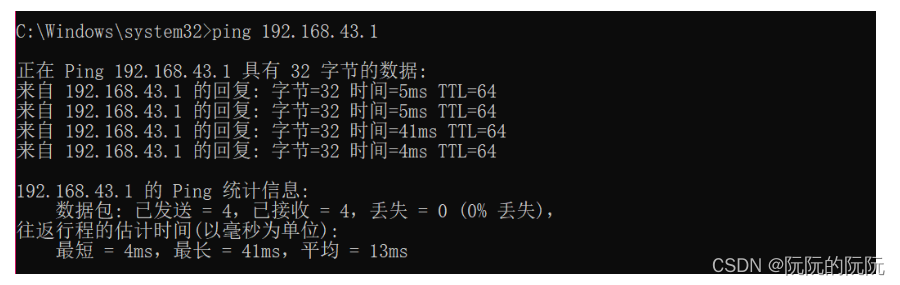

- 在命令行输入ping 192.168.43.1；

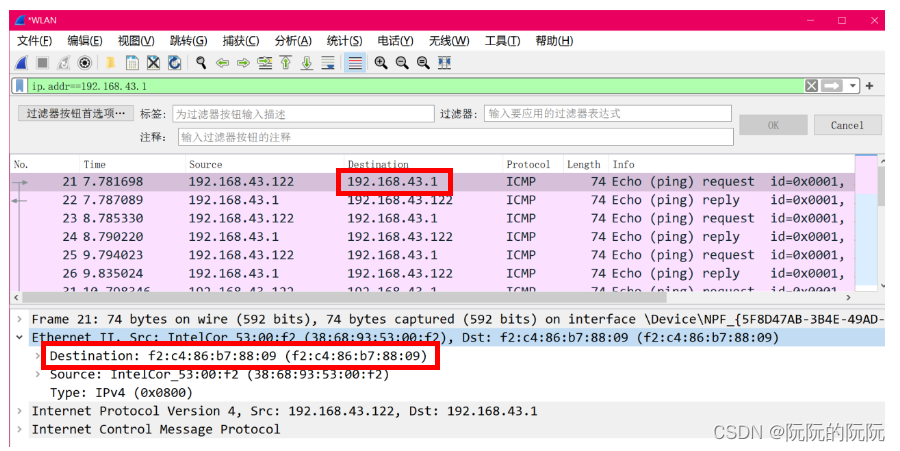

- 使用ip.addr==192.168.43.1作为显示过滤条件进行过滤获取本机发出的数据包；
观察以太网帧的Destination和Source的MAC地址，辨识MAC地址类型，解读OUI信息、I/G和G/L位。
（1）Source的MAC地址：38:68:93:53:00:f2 0xf2=(FFFF0010)2，本地MAC地址。
- 根据第8bit为0，判断该MAC地址为单播地址；
- 该MAC地址的前3个字节38:68:93，称为组织唯一标识符OUI，是由IEEE的注册管理机构给不同厂家分配的代码，区分了不同的厂家；
- I/G位在第一个字节中的最低位，在该MAC地址中为0，表示此为某台设备的MAC地址，即单播地址；
- G/L位在第一个字节中的次低位，在该MAC地址中为0，表示此为全局管理地址，由IEEE分配。
（2）Destination的MAC地址：f2:c4:86:b7:88:09 0x38=(00111000) 2，默认网关地址。
- 根据第8bit为0，判断该MAC地址为单播地址；
- 该MAC地址的前3个字节f2:c4:86，称为组织唯一标识符OUI，是由IEEE的注册管理机构给不同厂家分配的代码，区分了不同的厂家；
- I/G位在第一个字节中的最低位，在该MAC地址中为0，表示此为某台设备的MAC地址，即单播地址；
- G/L位在第一个字节中的次低位，在该MAC地址中为0，表示此为全局管理地址，由IEEE分配。
5.2.2 ping同网段的一台主机
- 获取到同网段的一台主机IP地址为192.168.43.233；
- 启动Wireshark，点击要观察的无线网WALN，开始捕捉数据包；

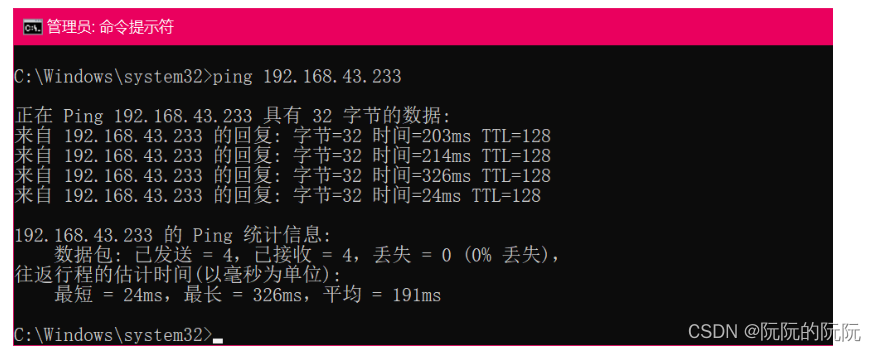

- 在命令行输入ping 192.168.43.233；
- 使用ip.addr==192.168.43.233作为显示过滤条件进行过滤，获取本机向同网段另一个主机发出的数据包；
观察以太网帧的Destination和Source的MAC地址，辨识MAC地址类型，解读OUI信息、I/G和G/L位。
（1）Source的MAC地址：38:68:93:53:00:f2 0xf2=(FFFF0010)2，本地MAC地址。
- 根据第8bit为0，判断该MAC地址为单播地址；
- 该MAC地址的前3个字节38:68:93，称为组织唯一标识符OUI，是由IEEE的注册管理机构给不同厂家分配的代码，区分了不同的厂家；
- I/G位在第一个字节中的最低位，在该MAC地址中为0，表示此为某台设备的MAC地址，即单播地址；
- G/L位在第一个字节中的次低位，在该MAC地址中为0，表示此为全局管理地址，由IEEE分配。
（2）Destination的MAC地址：de:42:c2:82:78:b5 0xb5=(10110101) 2，默认网关地址。
- 根据第8bit为0，判断该MAC地址为单播地址；
- 该MAC地址的前3个字节de:42:c2，称为组织唯一标识符OUI，是由IEEE的注册管理机构给不同厂家分配的代码，区分了不同的厂家；
- I/G位在第一个字节中的最低位，在该MAC地址中为0，表示某台设备的MAC地址，即单播地址；
- G/L位在第一个字节中的次低位，在该MAC地址中为1，表示此为本地管理地址，是网络管理员为了加强自己对网络管理而指定的地址。
总结：
- MAC地址类型分为广播Mac地址、组播Mac地址和单播Mac地址三类。其中，广播Mac地址是每个字节都为1的Mac地址，即FF:FF:FF:FF:FF:FF，其传输目的地是所有用户，其只能用作目的MAC地址，而不能用作源MAC地址；广播MAC地址是组播MAC地址的一个特例。组播Mac地址是第一个字节的最低位为1的Mac地址，单播Mac地址是第一个字节的最低位为0的Mac地址。
- MAC地址的前3个字节为组织唯一标识符OUI，由IEEE的注册管理机构给不同厂家分配的代码，区分不同的厂家；后3个字节是由厂家自己分配的，称为扩展标识符。
- 每个字节的高位在前，低位在后，I/G位和G/L分别在第一个字节中的最低位和次低位。如果G/L=0，则是全局管理地址，由IEEE分配；如果G/L=1，则是本地管理地址，是网络管理员为了加强自己对网络管理而指定的地址。如果I/G=0，则是某台设备的MAC地址，即单播地址；如果I/G=1，则是多播地址（组播+广播=多播）。
5.3 分析以太网的帧结构
以太网的帧结构：
- Frame：物理层的数据帧情况；
- Ethernet II , Src：数据链路层以太网帧头部信息；
- 0x0800：帧包含的是IPv4数据报。
- Internet Protocol Version 4, Src：互联网层IP包头信息。
- Internet Control Message Protocol：互联网控制信息协议。
选择其中一个数据包，点击 Ethernet II 展开，查看 MAC 帧的各个字段。

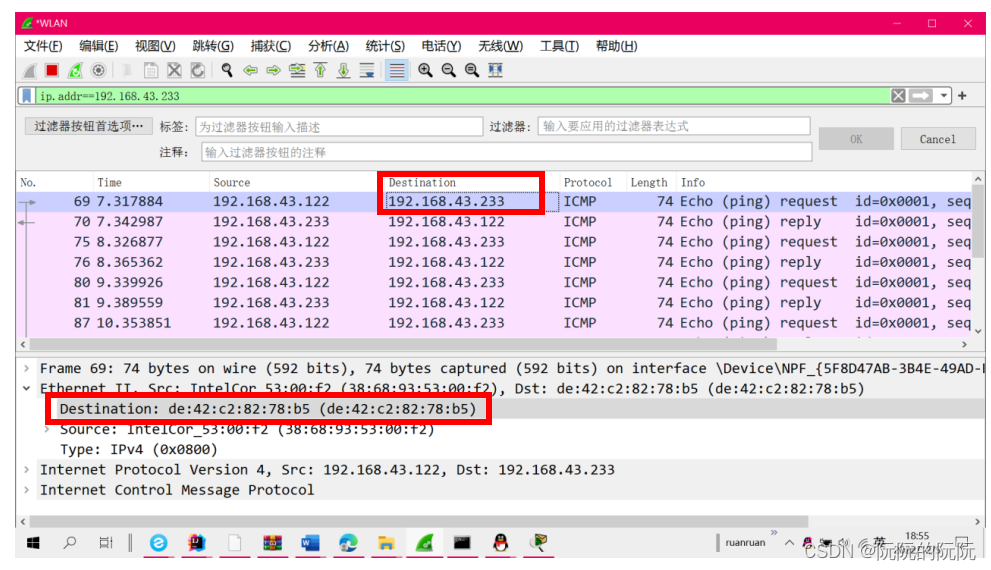

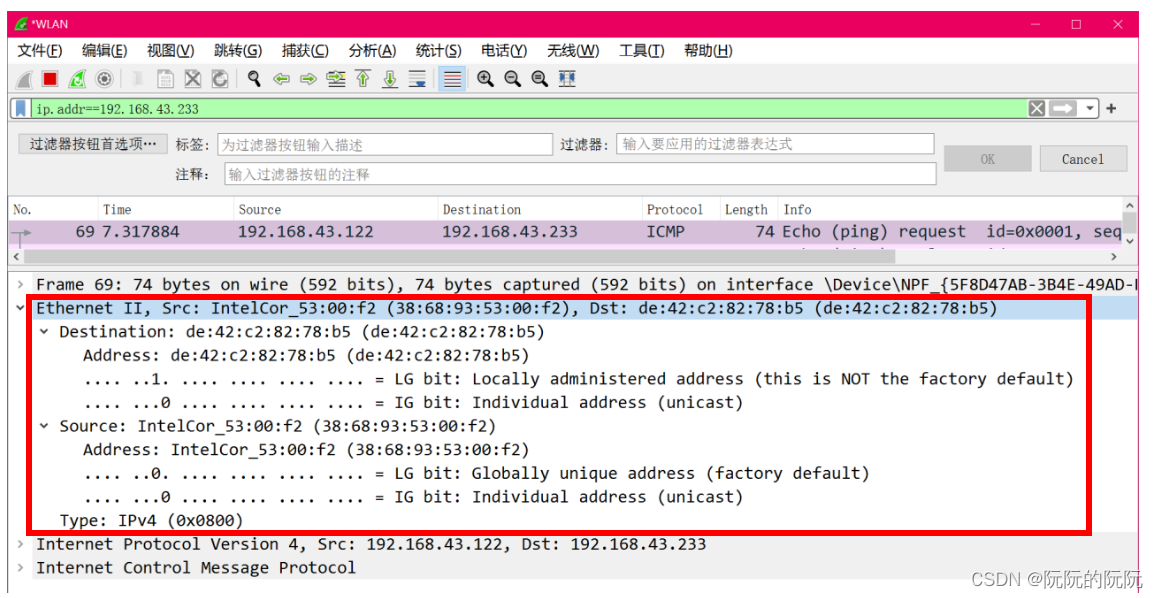

以ping同网段的一台主机时的MAC帧为例，选择一个数据包查看Ethernet II内容：
在5.2.2中已做分析，Ethernet II内容说明：
- Destination的MAC地址为de:42:c2:82:78:b5，根据G/L位（第一个字节中的次低位）为0，表示此为本地管理地址，是网络管理员为了加强自己对网络管理而指定的地址，不是出厂默认地址；根据I/G位（第一个字节中的最低位）为1，表示多播地址（组播+广播=多播）；
- Source的MAC地址为38:68:93:53:00:f2 ，根据G/L位（第一个字节中的次低位）为0，表示此为全局管理地址，由IEEE分配；根据I/G位（第一个字节中的最低位）为0，表示此为某台设备的MAC地址，即单播地址。
5.4 ARP 协议分析
1. 使用CTR–F命令（其语法见图5.8)，清空本机的ARP缓存，开启Wireshark，ping本机的同网段地址，在显示过滤器条框中输入“arp”，观察捕获的ARP报文的各个字段，分析请求/响应的过程。
图5.8 arp 命令语法及参数

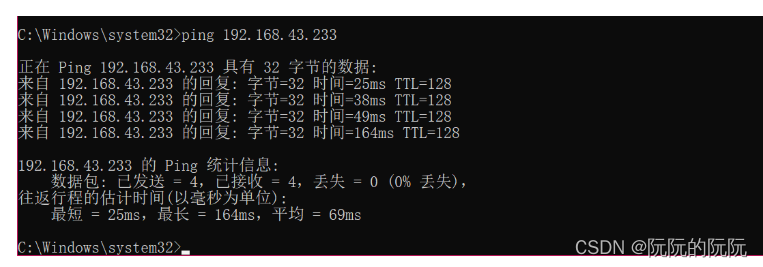

- ping本机的同网段地址
- 在显示过滤器条框中输入“arp”

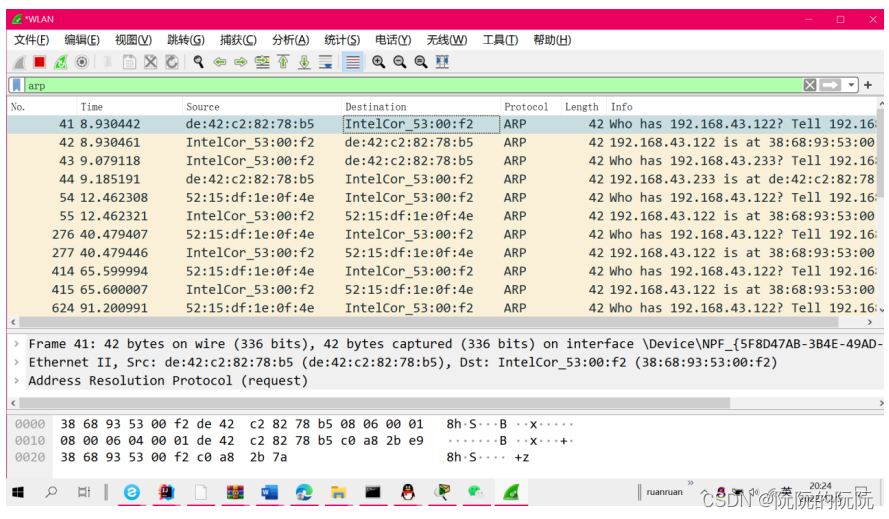

- 观察捕获的ARP报文的各个字段，分析请求/响应的过程。
a. 本主机首先查看自己的ARP表，寻找ping的另一个主机的MAC地址，此案例中成功找到，则利用这个地址对IP数据报进行帧封装，并将数据报发送给主机B。
b. 主机B比较自己的IP地址和ARP请求报文中的目标IP地址，当两者相同时将ARP请求报文中的发送端（即主机A）的IP地址和MAC地址存入自己的ARP表中。然后以单播方式发送ARP响应报文给主机A，其中包含了自己的MAC地址；
c. 主机A收到ARP响应报文后，将主机B的MAC地址加入到自己的ARP表中以用于后续报文的转发，同时将IP数据报进行封装后发送出去。

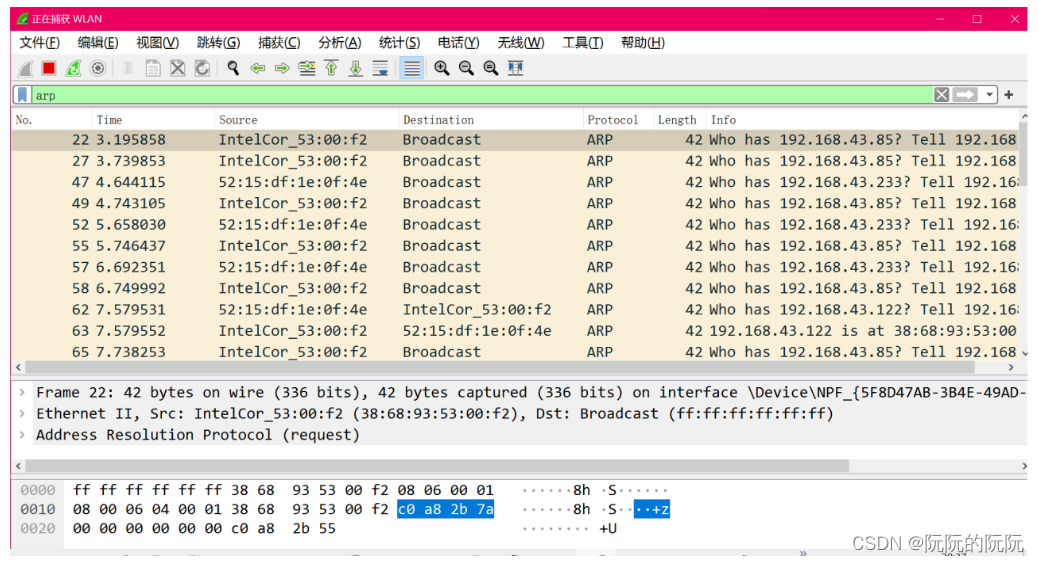

2. 使用CTR–F命令，清空本机的ARP缓存。开启Wireshark，ping 与本机网段不同的IP地址或域名，观察捕获的ARP报文的各个字段，分析请求/响应的过程。

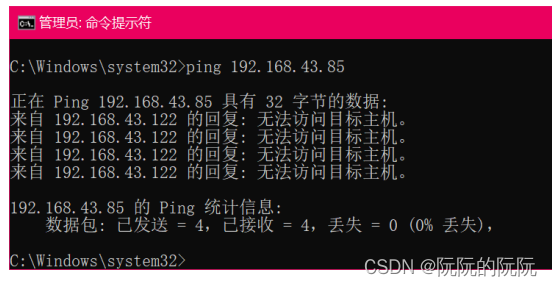

- Ping与本机不同网段的IP地址
- 在显示过滤器条框中输入“arp”
- 观察捕获的ARP报文的各个字段，分析请求/响应的过程。

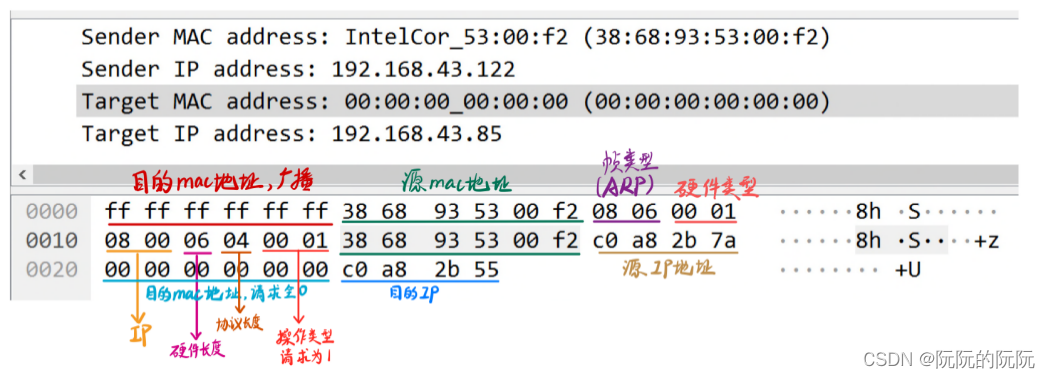

主机A首先查看自己的ARP表，寻找主机B的MAC地址，此案例为没找到，则以广播方式发送一个ARP请求报文。ARP请求报文中的发送端IP地址和发送端MAC地址为主机A的IP地址和MAC地址，目标IP地址和目标MAC地址为主机B的IP地址和全0的MAC地址。
总结：
ping IP地址或域名的过程：
- 主机A首先查看自己的ARP表，如果找到了主机B的MAC地址，则利用这个地址对IP数据报进行帧封装，并将数据报发送给主机B；如果找不到主机B的MAC地址，则以广播方式发送一个ARP请求报文。ARP请求报文中的发送端IP地址和发送端MAC地址为主机A的IP地址和MAC地址，目标IP地址和目标MAC地址为主机B的IP地址和全0的MAC地址；
- 主机B比较自己的IP地址和ARP请求报文中的目标IP地址，当两者相同时将ARP请求报文中的发送端（即主机A）的IP地址和MAC地址存入自己的ARP表中。然后以单播方式发送ARP响应报文给主机A，其中包含了自己的MAC地址；
- 主机A收到ARP响应报文后，将主机B的MAC地址加入到自己的ARP表中以用于后续报文的转发，同时将IP数据报进行封装后发送出去。
六、思考题
1. 使用了显示过滤器后，Wireshark 的抓包工作量会减少吗？
答：不会减少，过滤只是查找只显示的信息，不会减少任何抓包工作量。但捕抓过滤会减少，对确定的捕抓类型抓包。
2. MAC 帧的长度和 IP 数据报的长度有怎样的关系？请用你的数据记录进行验证。

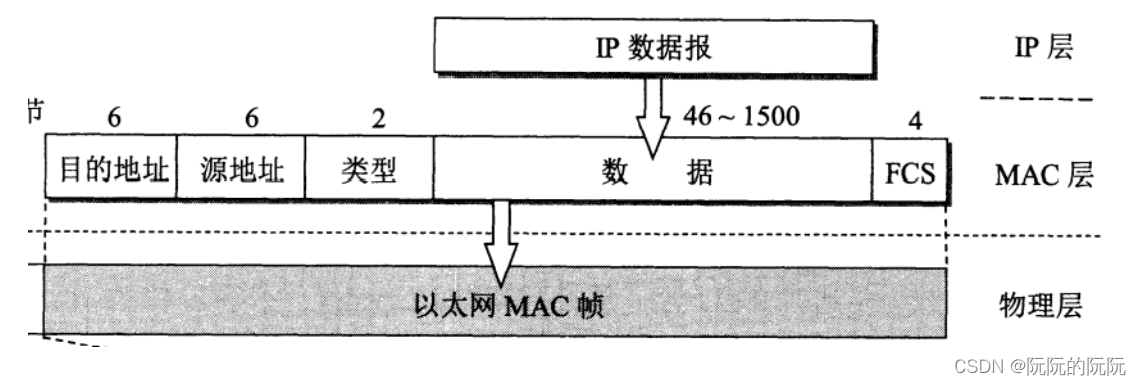

答：MAC帧 = 6字节源mac地址 + 6字节目标mac地址 + 2字节类型（ipv4或ipv6） + ip数据报（46~1500字节）+ 4字节帧检验序列FCS。具体如下图所示：
MAC帧长度是需要在64~1518字节之间的，太长或者太短都是无效的帧。
数据记录验证：

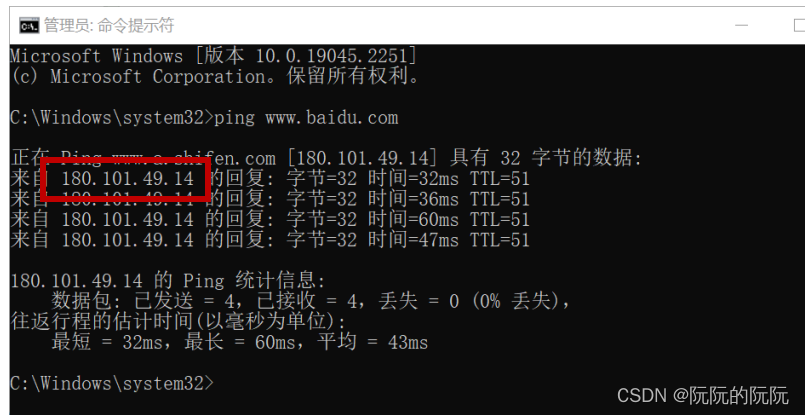

（1）获取百度的ip地址为180.101.49.14

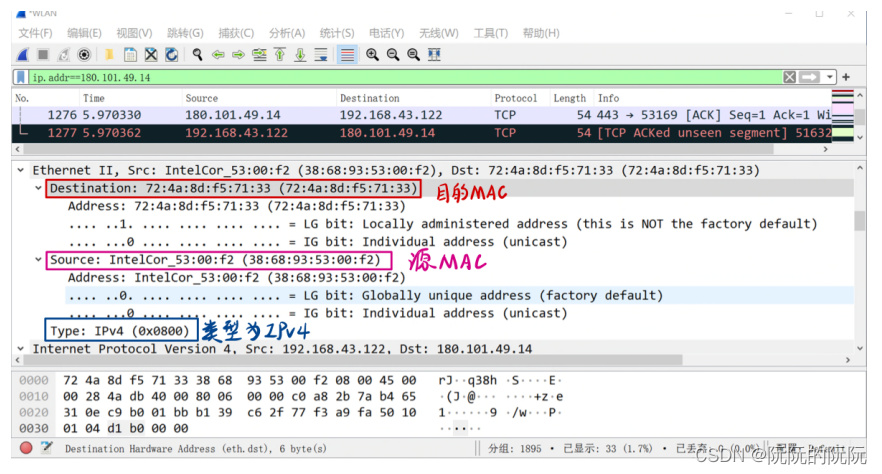

（2）wireshark分析MAC帧
3. ping 同一局域网内的主机和局域网外的主机，都会产生 ARP 报文么？所产生的 ARP 报文有何不同，为什么？
答：Ping查找地址都会产生ARP报文。所产生的arp报文不同在于，它们的发送端mac地址不同，同一局域网是该连接的交换机mac，局域网外是目的端交换机的mac。
七、实验心得与体会
该实验的主要内容是学习使用Wirshark软件抓取局域网的数据包并进行分析。
在实验初，在下载完Wirshark软件并联网打开时，WLAN处没有网波产生，上网查询资料也没有找到解决办法。后来寻找老师帮助，发现是安装路径D盘权限设置的问题，需要用管理员身份运行Wirshark。
在根据实验指导书的提示步骤一步步操作下，我掌握了Wireshark的基本操作，如显示过滤器、捕获过滤器等，其中两者的差别在于，显示过滤只是查找只显示的信息，不会减少任何抓包工作量；而捕抓过滤时对确定的捕抓类型抓包，会减少抓包工作量。
并且，通过在命令行窗口分别ping网关和同网段主机，分析本机发出的数据包，观察MAC地址，了解了MAC地址的组成，掌握了MAC地址类型的辨识，学习解读OUI信息、I/G和G/L位。其中，MAC地址类型分为广播Mac地址(每个字节都为1)、组播Mac地址(第一个字节的最低位为1)和单播Mac地址(第一个字节的最低位为0)三类。另外，选择一个数据包查看，查看MAC帧的各个字段，观察以太网帧的首部和尾部，了解数据封装成帧的原理。具体知识点见5.2总结，不再赘述。
此外，通过使用显示过滤器进行分析，抓取ARP请求和应答报文，了解了其工作过程，具体过程在5.4总结中已经描述，不再赘述。
