geoserver在发布矢量地图的时候我们经常对于标号的地图来说，我们想要设置与高德百度地图类似的样式，这个时候我们就要做一个背景衬图，然后将其与矢量数据中需要显示的字段就行绑定，这个时候就能够完成一个专题图的制作、详细步骤如下所示：

效果如下三个阶段：

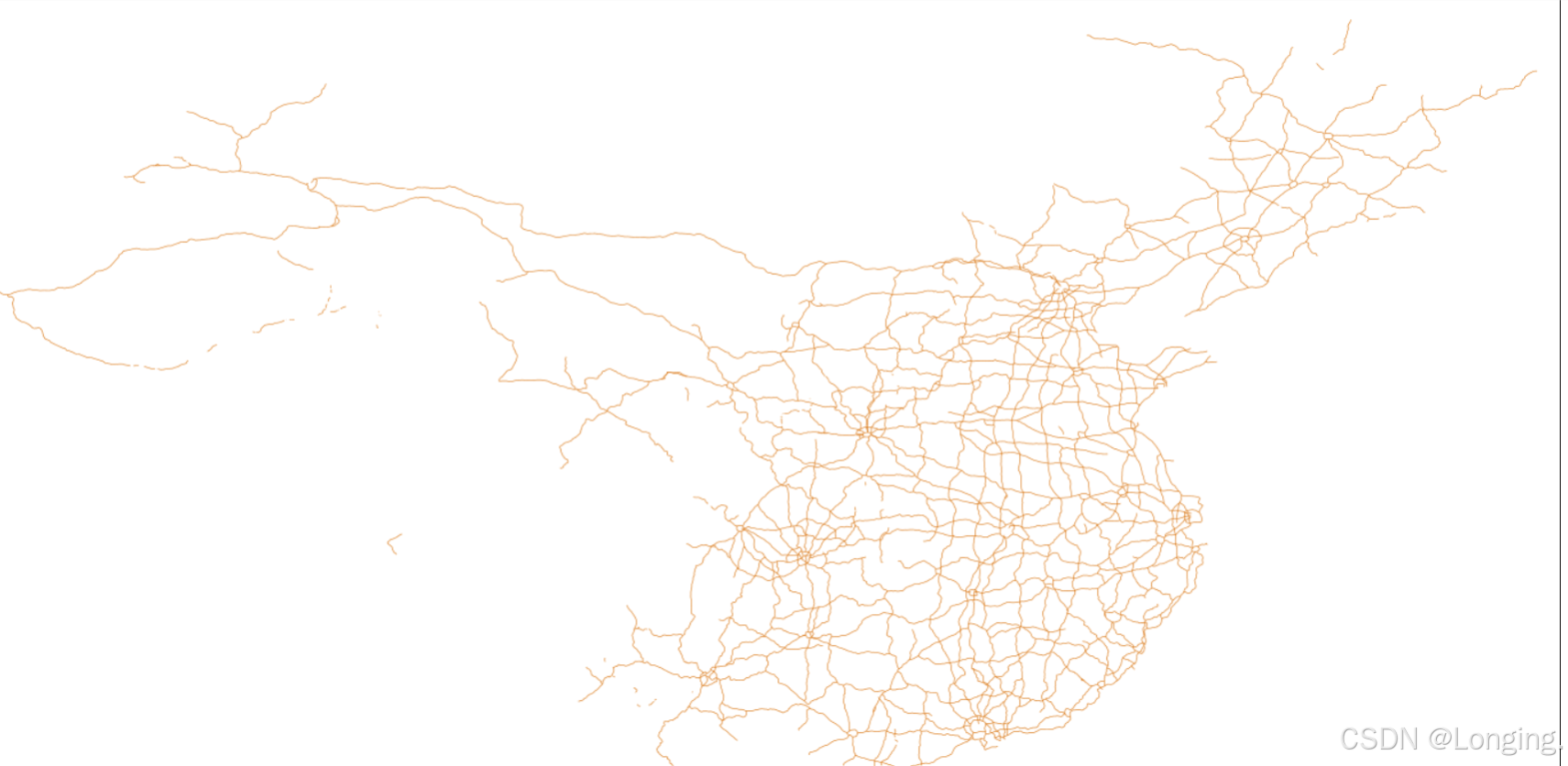

(1)道路预备出阶段：

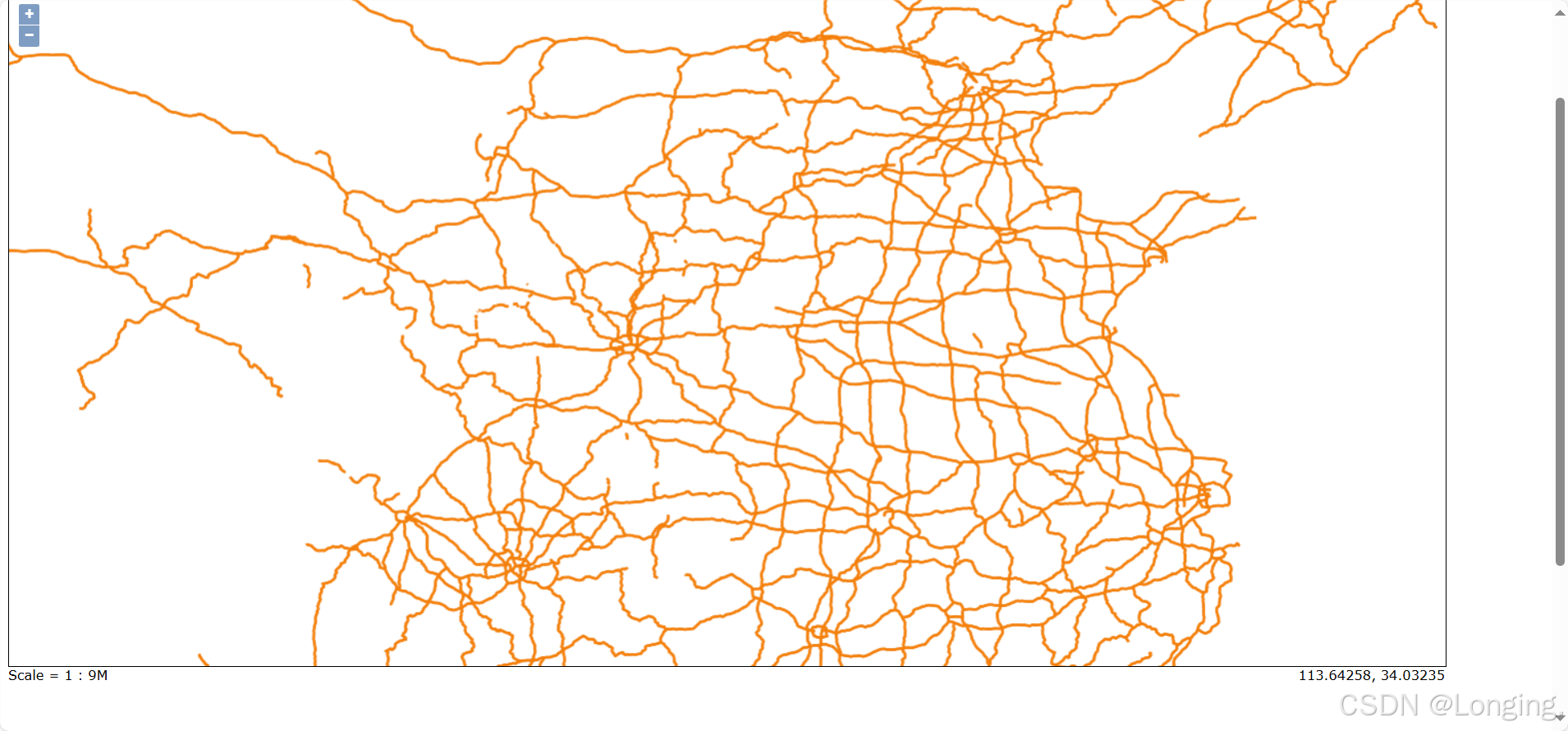

(2)道路实出现阶段：

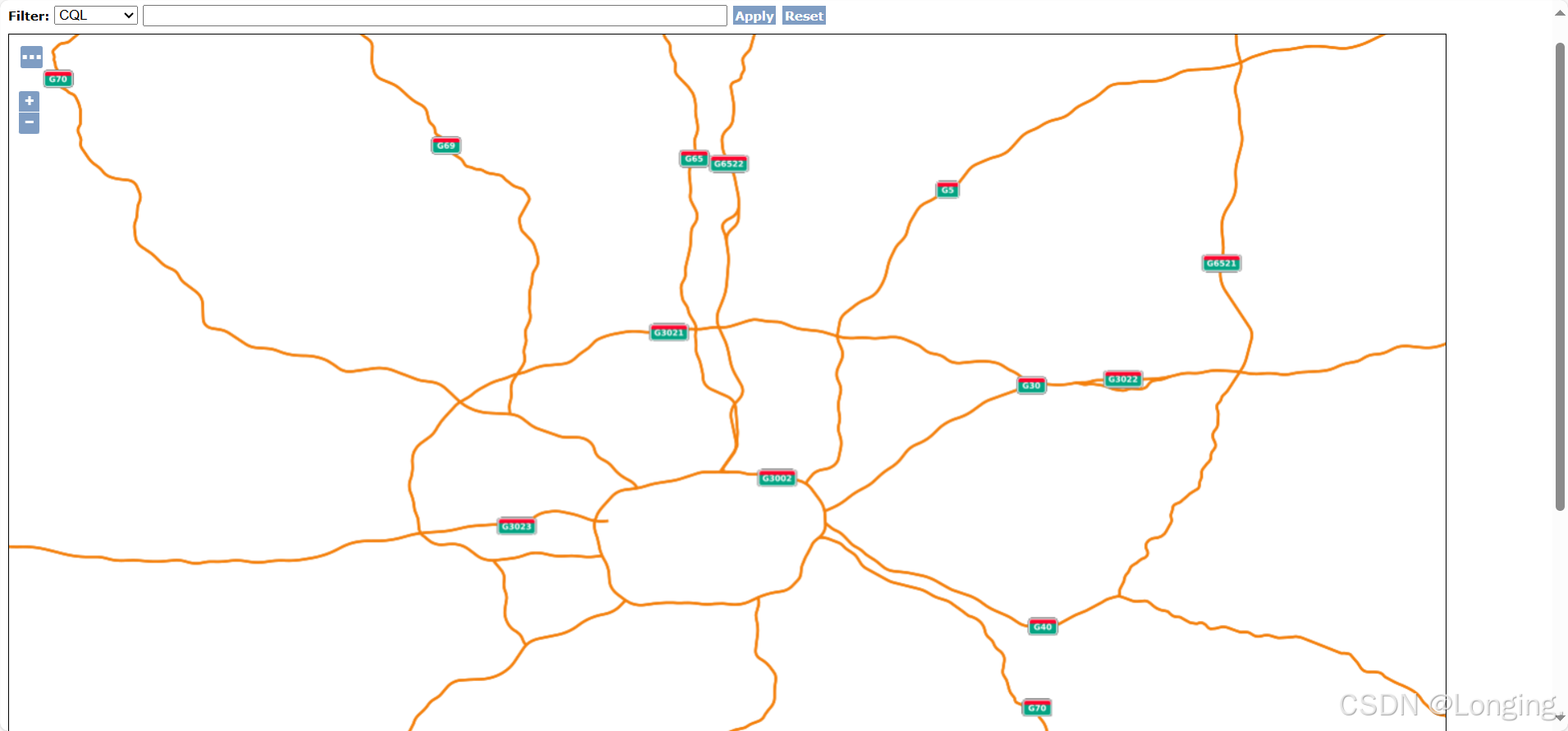

(3):道路标号出现阶段：

分为这三个阶段，每个阶段将对应三段不同的代码：

全部代码如下：

feature-styles:
  - name: name
    rules:
      - title: 道路线预备线
        scale: [17000000,20000000]
        symbolizers:
          - line:
              stroke-color: '#d76d03'
              stroke-width: 0.1
      - title: 道路线
        scale: [10,17000000]
        symbolizers:
          - line:
              stroke-color: '#d76d03'
              stroke-width: 2
          - line:
              stroke-color: '#f7810b'
              stroke-width: 1.89
      - title: 道路注记
        scale: [10,1700000]
        symbolizers:
          - text:
              label: ${RN}
              anchor: [0.5, 0.5]
              fill-color: "#ffffff"
              font-family: SansSerif
              font-weight: bold
              font-size: 8
              x-graphic-resize: stretch
              x-graphic-margin: 6
              graphic:
                symbols:
                  - external:
                      url: 国家级高速公路3.png #这个图片需要在图标下选择insert image
                      format: image/png

解释这段代码：

首先第一段（道路预备出阶段）：

      - title: 道路线预备线              标题名称
        scale: [17000000,20000000]      此样式出现的比例尺范围
        symbolizers:                    规则详细
          - line:                       线要素
              stroke-color: '#d76d03'   线的颜色
              stroke-width: 0.1         线的宽度

第二段（道路实出现阶段）：

      - title: 道路线                    图层名称
        scale: [10,17000000]             图层可见比例尺范围
        symbolizers:                     规则详细
          - line:                        线的底层
              stroke-color: '#d76d03'
              stroke-width: 2
          - line:
              stroke-color: '#f7810b'    线的第二层
              stroke-width: 1.89

在geoserver使用yaml语言时候symbolizes遵循叠加原则，一个样式顺序越往后则在图层上显示的层级越靠上，所以有很多地图样式我们都会利用这一规则，这一点和ps的图层概念是一样的。

第三段（道路标号出现）：

      - title: 道路注记
        scale: [10,1700000]
        symbolizers:
          - text:                              类型为文本类型
              label: ${RN}                     对于显示的字段的矢量数据中的字段名称
              anchor: [0.5, 0.5]               定义的锚点，也就是中心
              fill-color: "#ffffff"            字体的颜色
              font-family: SansSerif           字体的类型
              font-weight: bold                文本的粗心类型 bold为加粗
              font-size: 8
              x-graphic-resize: stretch        控制缩放类型
              x-graphic-margin: 6              间距大小，以像素为单位
              graphic:                         标牌点的规则
                symbols:
                  - external:
                      url: 国家级高速公路3.png #这个图片需要在图标下选择insert image 连接
                      format: image/png        底衬的类型

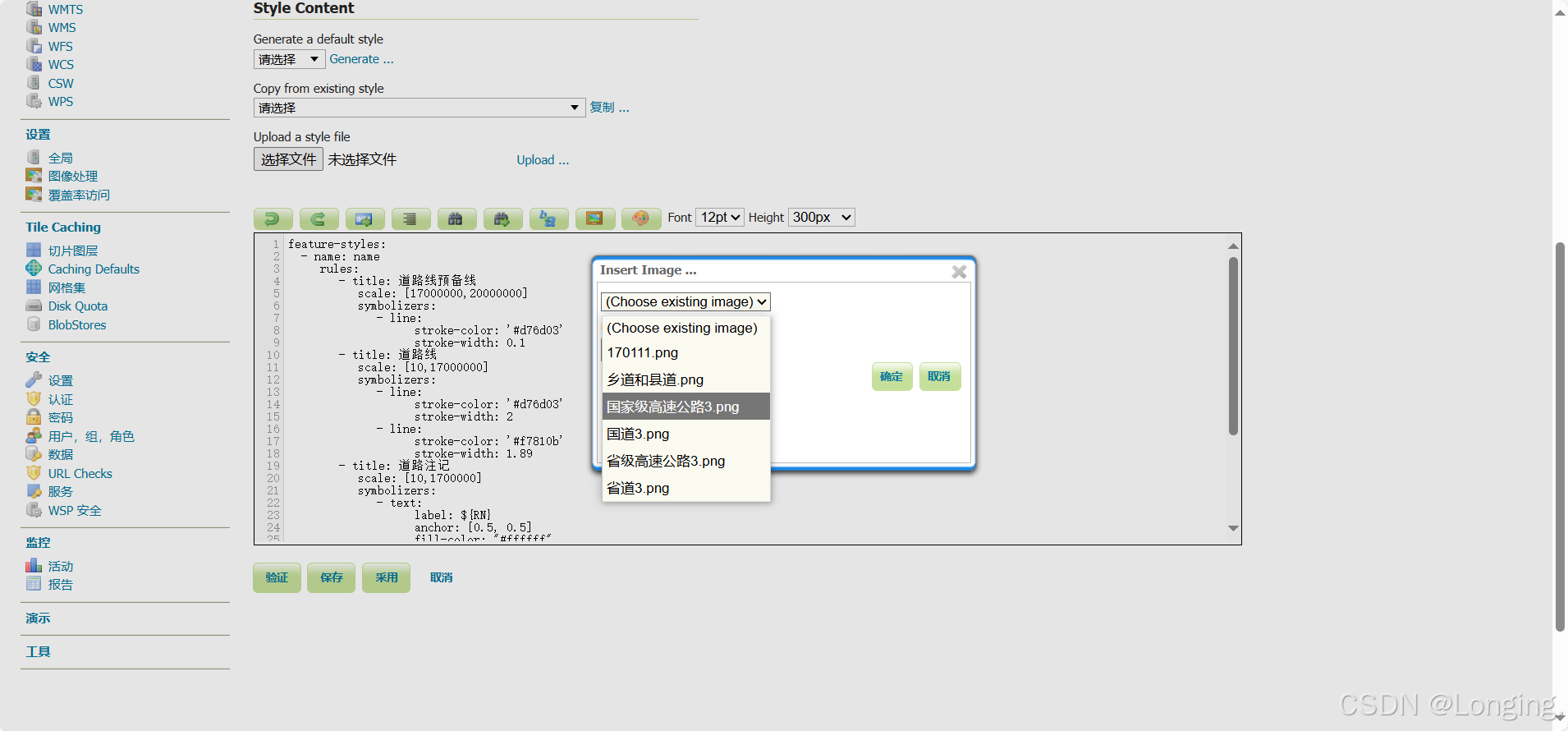

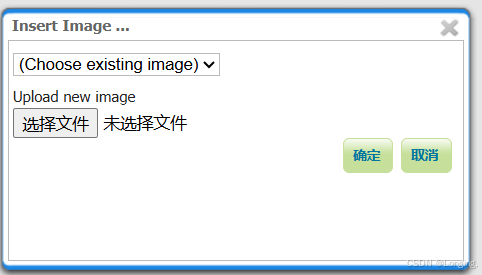

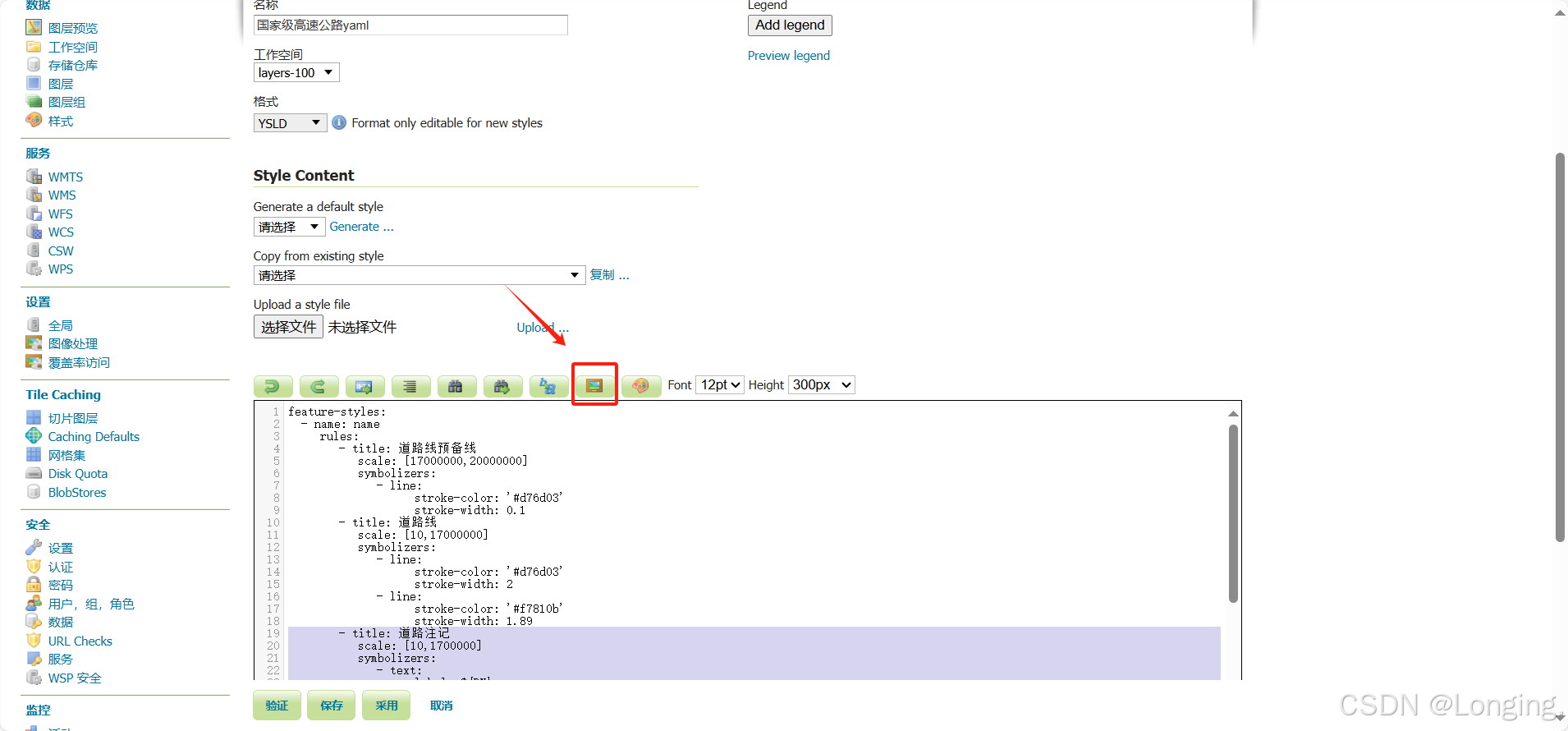

在这一点要注意，url的名称是在geoserver的样式地图的代码编辑器中上传背景图之后所生成的，是否上传成功是在geoserver文件夹中能够看到所上传的图片，如下所示：
