CactiEZ中文版部署安装调试搭建自己的网络拓扑（免费提供镜像）

置顶偌明

已于 2025-02-07 14:38:54 修改

阅读量1.3k

点赞数 14

分类专栏： CactiEZ 文章标签：运维网络服务器

于 2025-02-06 17:22:53 首次发布

本文链接：https://blog.youkuaiyun.com/qq_52935355/article/details/145472634

版权

CactiEZ 专栏收录该内容

2 篇文章

订阅专栏

CactiEZ中文版部署安装搭建

文章目录

前言
一、安装镜像（免费提供）
二、配置步骤
三、配置CactiE
四、添加监控交换机

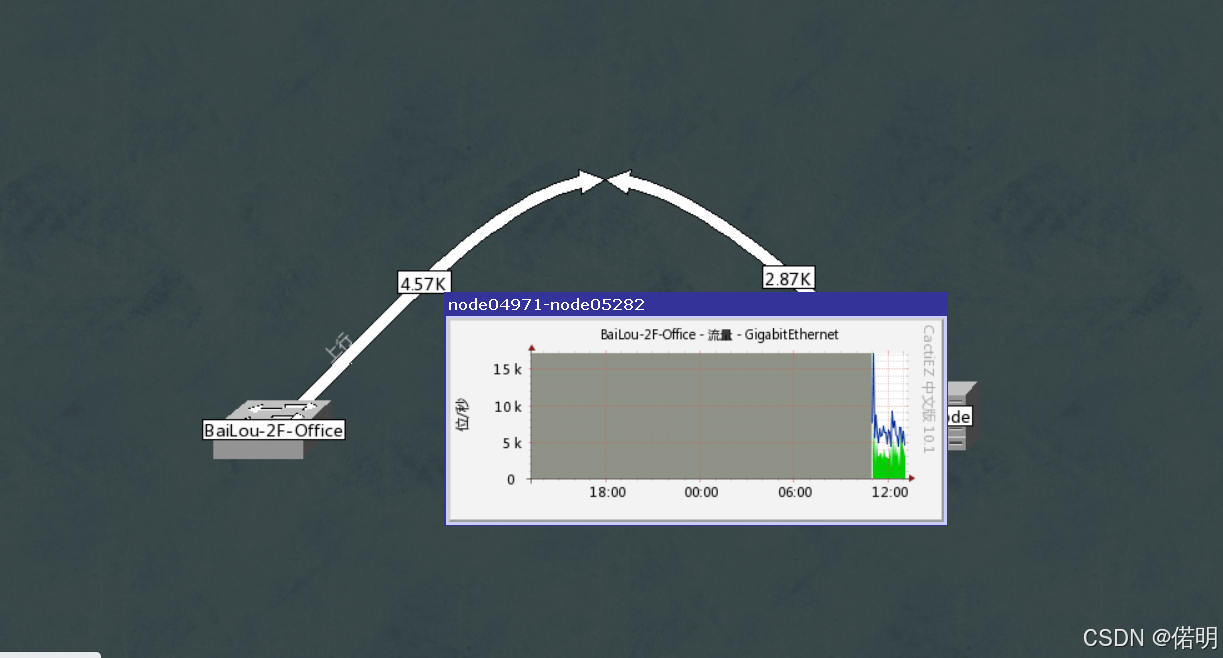

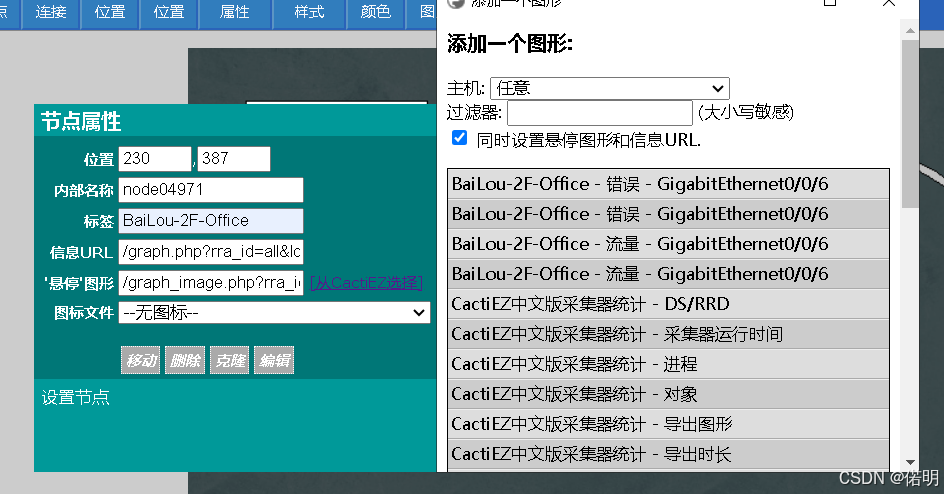

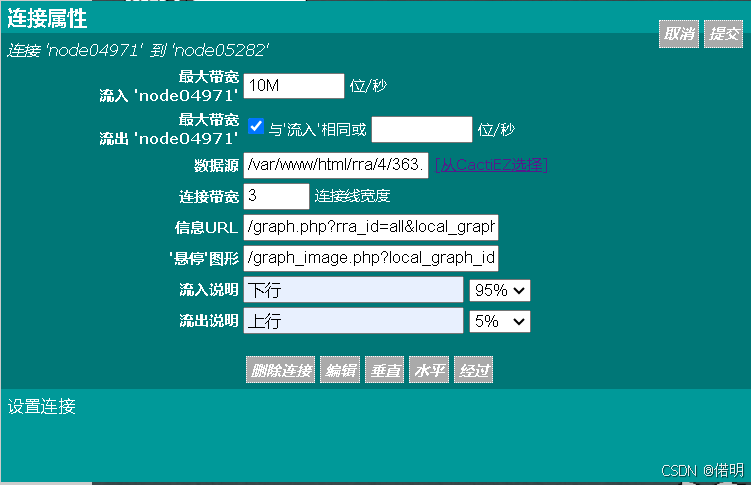

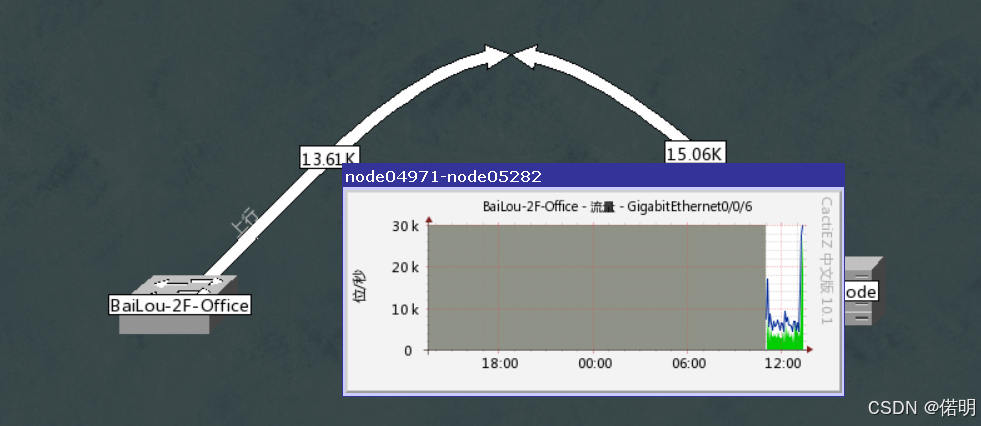

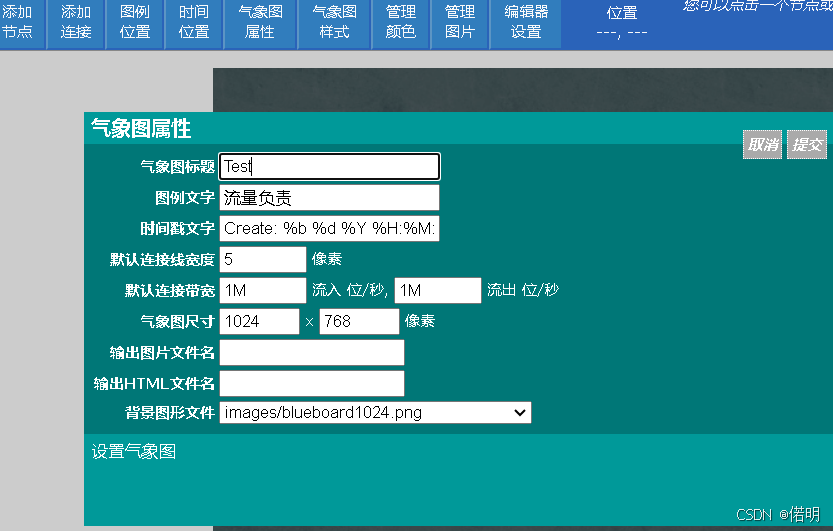

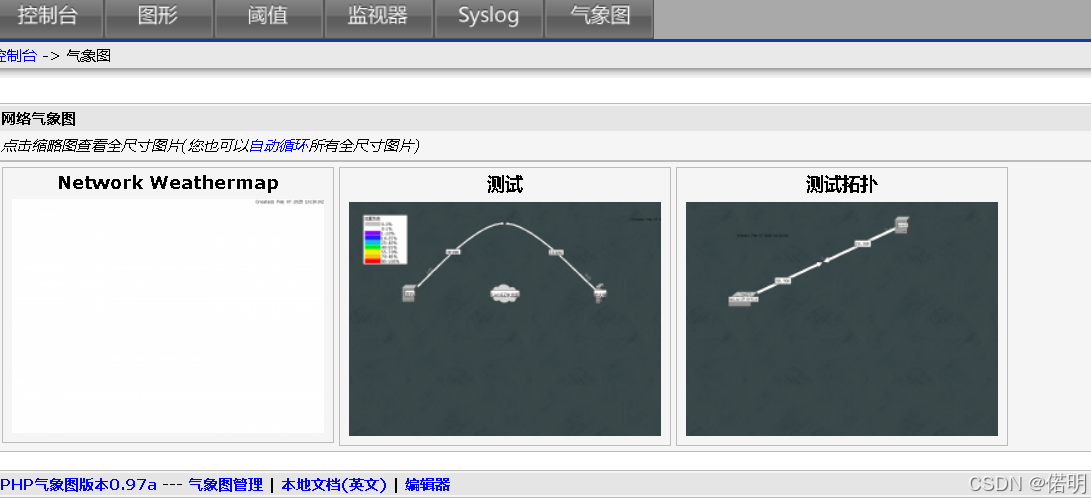

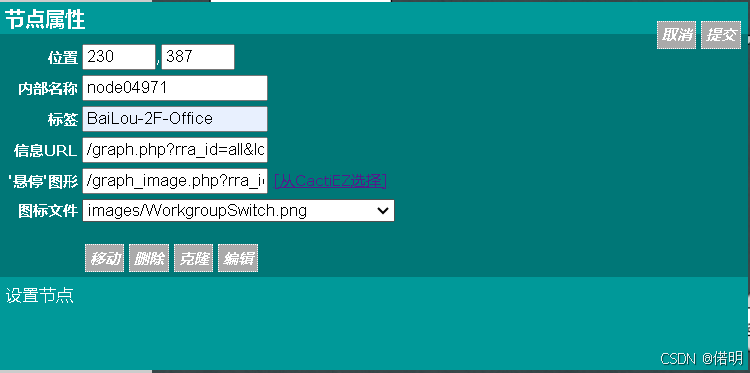

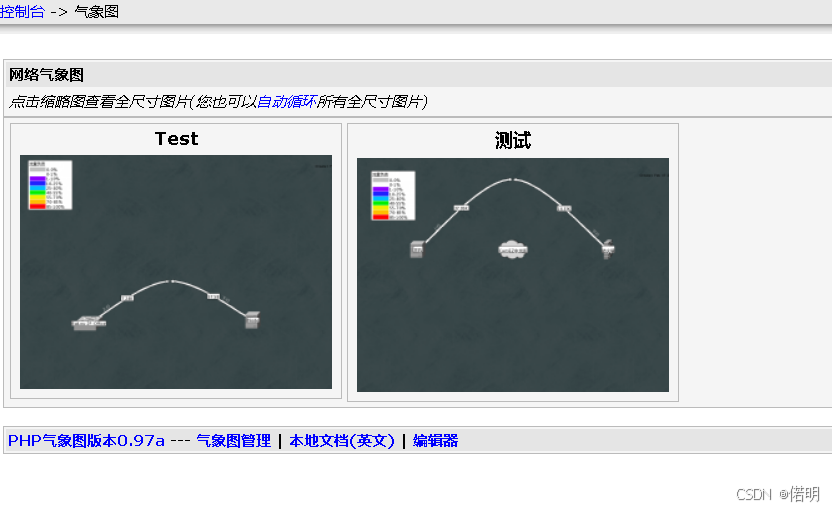

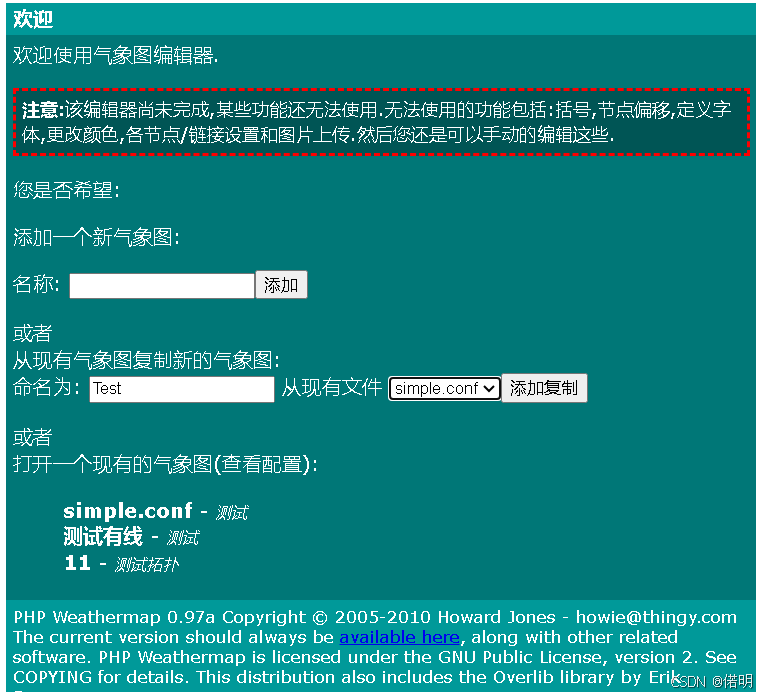

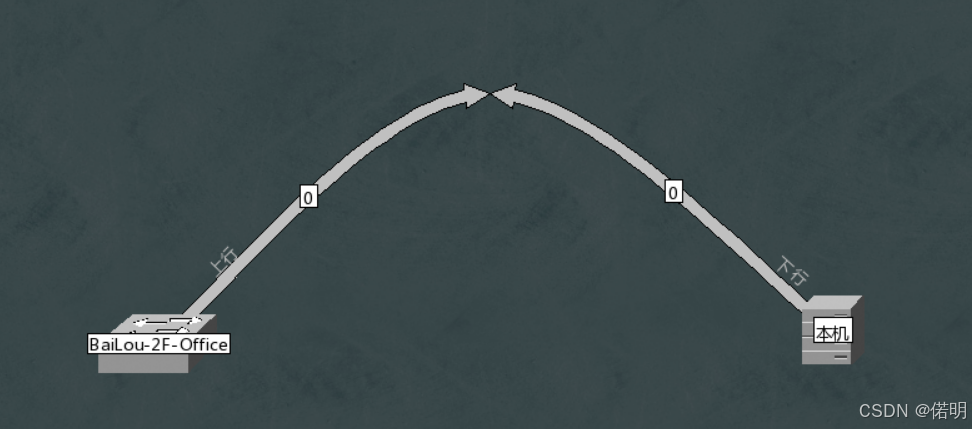

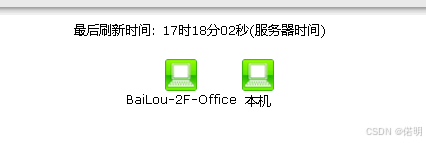

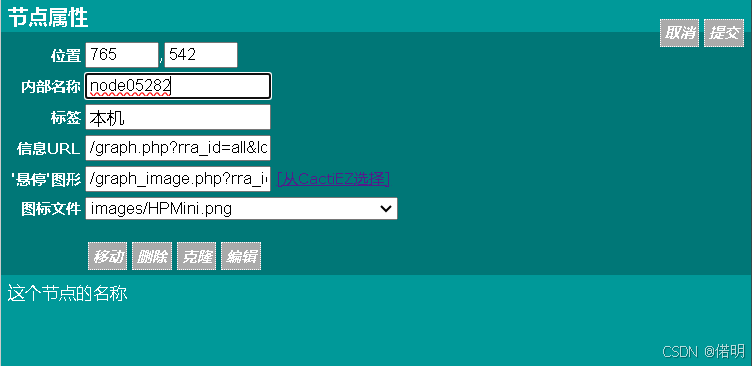

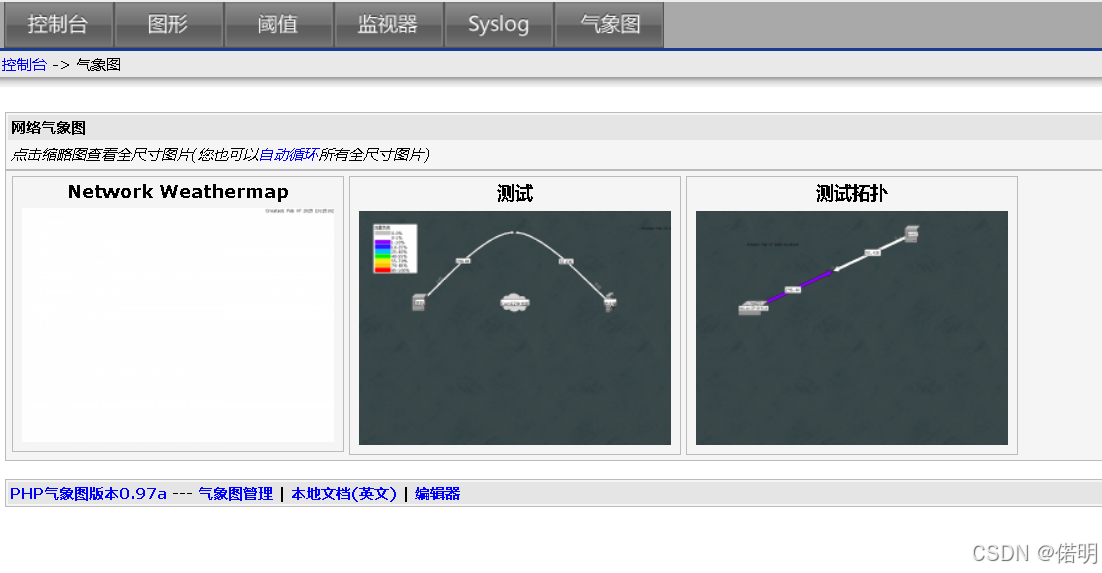

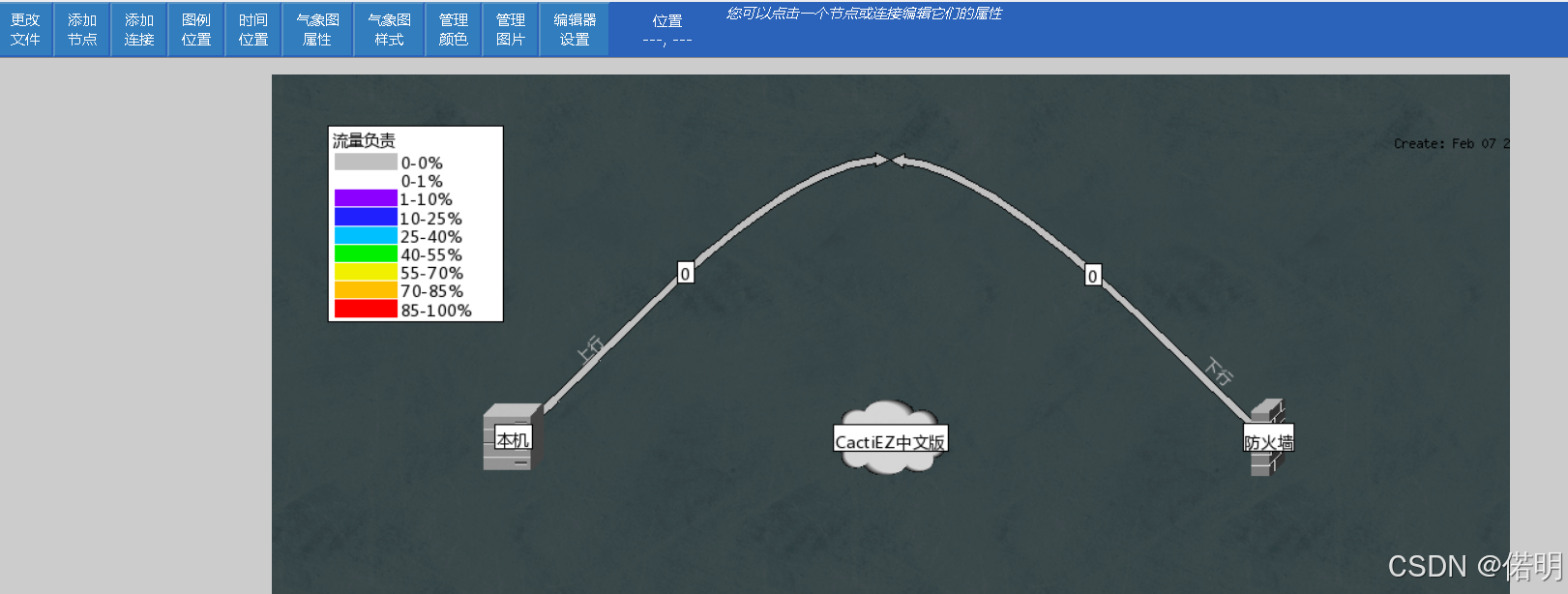

五、使用 CactiEZ 添加网络拓扑图

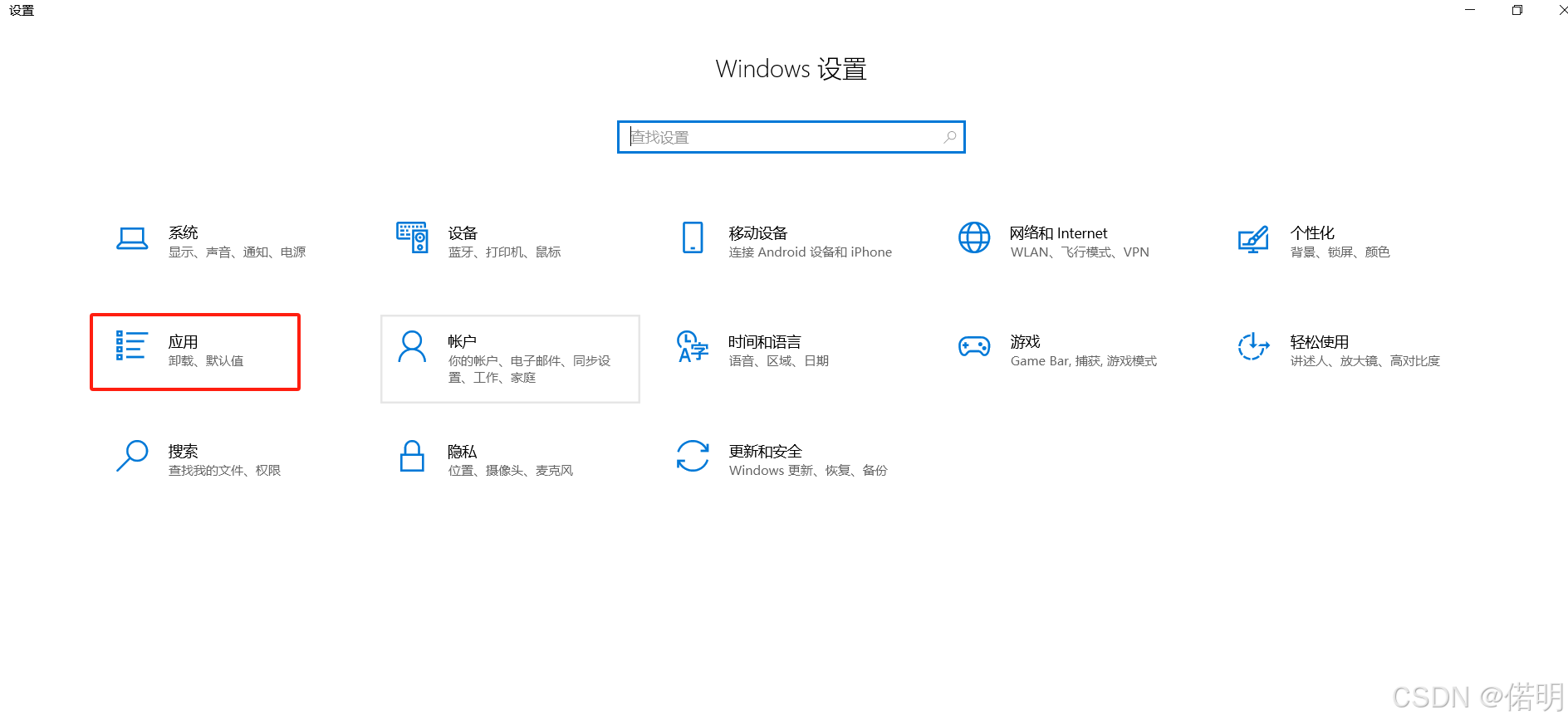

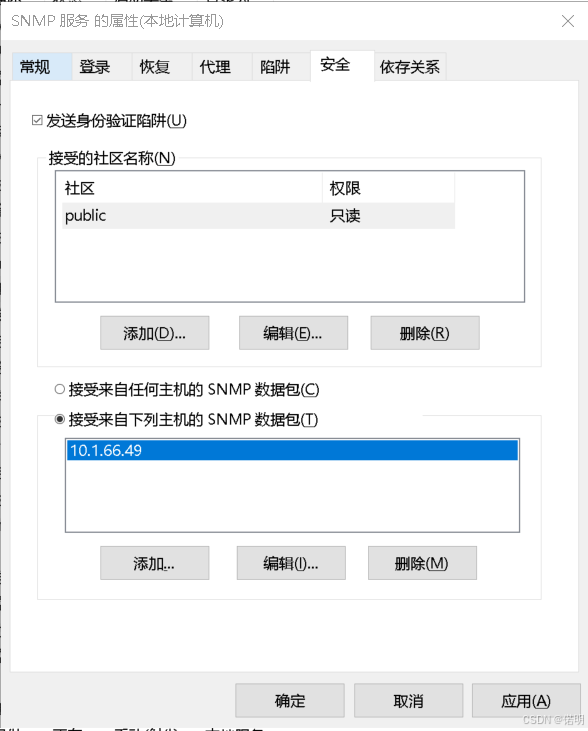

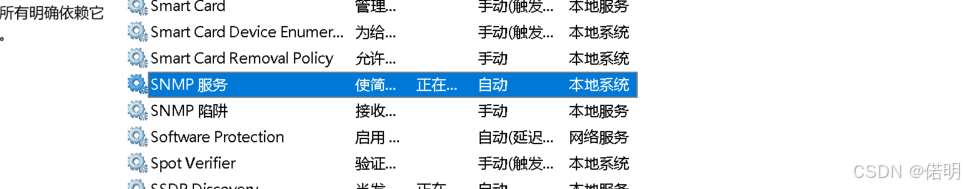

六、管控windows

前言

本文主要用于网络方面，讲解在自己电脑或者服务器部署CactiEZ中文版10，并在交换机上启用SNMP协议，搭建属于自己的网络监控平台，方便网络运维于排错。

一、安装镜像（免费提供）

通过网盘分享的文件：168844 CactiEZ-10.1-x86_64.iso
链接: https://pan.baidu.com/s/1Ogp-ISeKH6ZAU8xgWMYi4w?pwd=1216 提取码: 1216

下载后可以直接使用，CactiEZ是一个完整的操作系统，需要专门一台电脑才能安装使用

二、配置步骤

1.安装CactiEZ

我是在VMware上部署的，有服务器的可以直接跳到2.0：

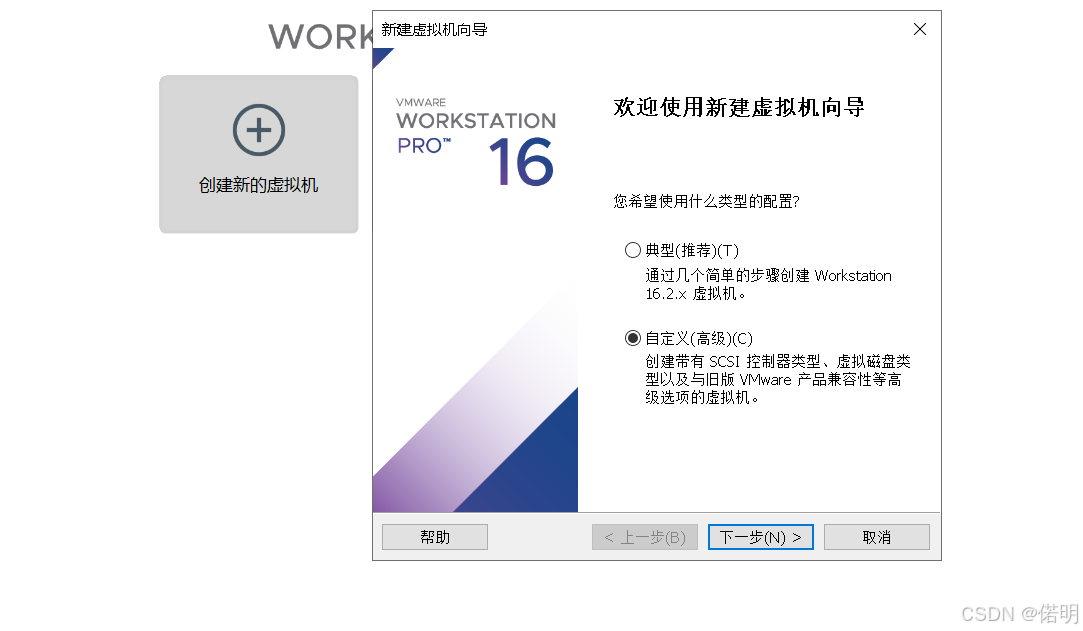

1.1 点击创建新的虚拟机，全部选择默认

在这里插入图片描述

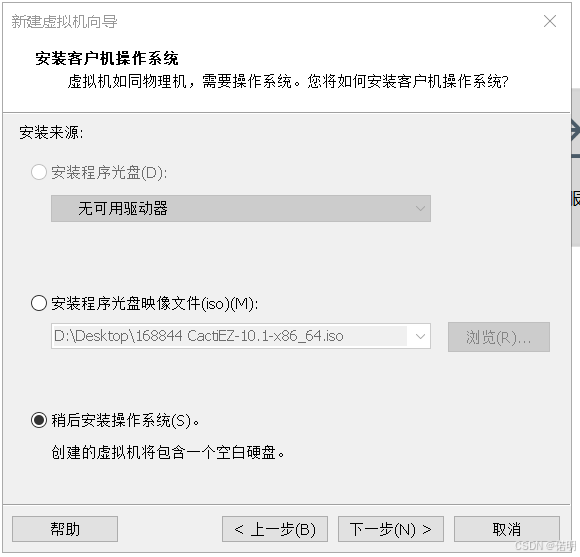

1.2 选择稍后安装操作系统

在这里插入图片描述

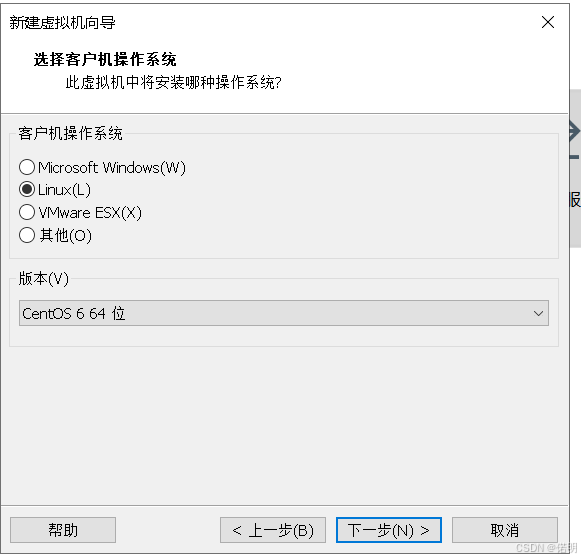

1.3 选择Linux的CentOS 6** 其他默认或者根据自己实际需求添加即可磁盘空间必须大于20G

在这里插入图片描述

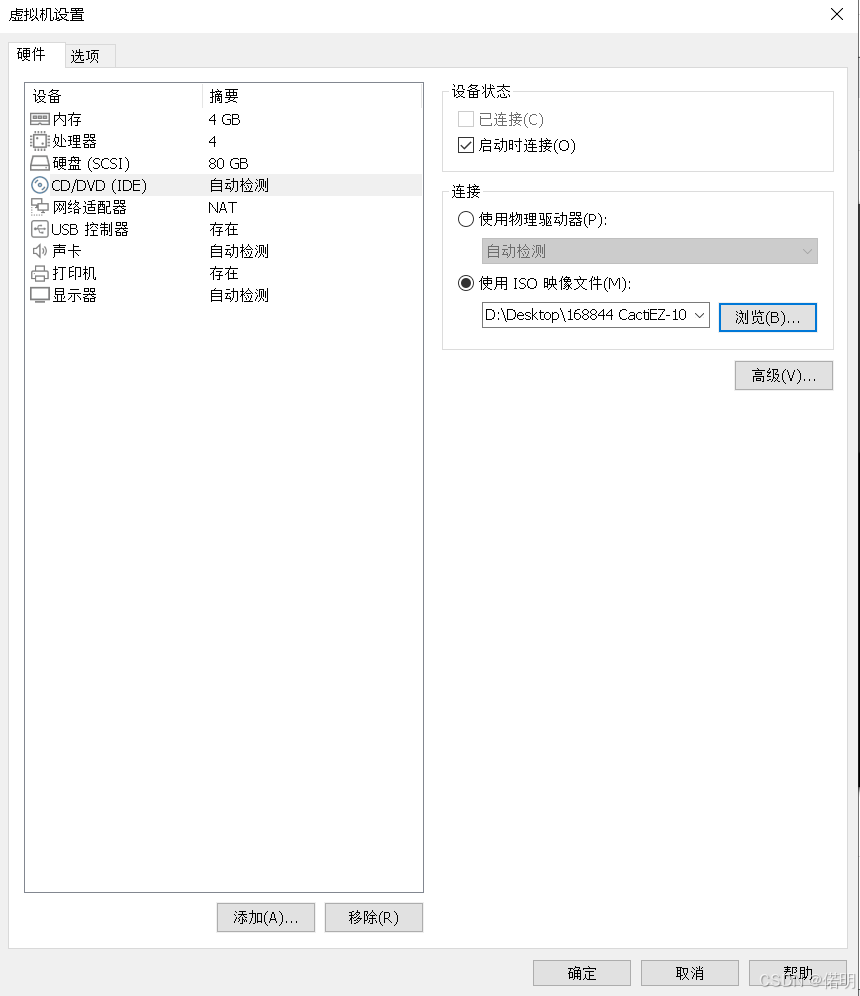

1.4把在网盘里下载的镜像挂载上去开机

在这里插入图片描述

2.部署CactiE

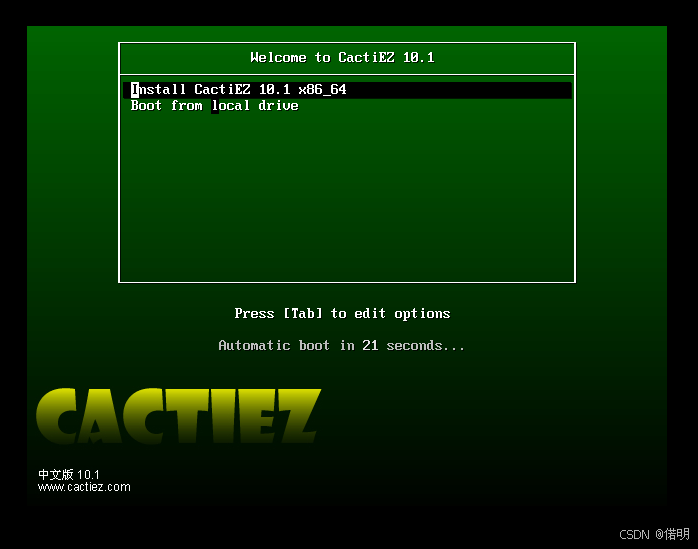

2.1 开机显示如下，选择第一项，安装CactiEZ，回车

在这里插入图片描述

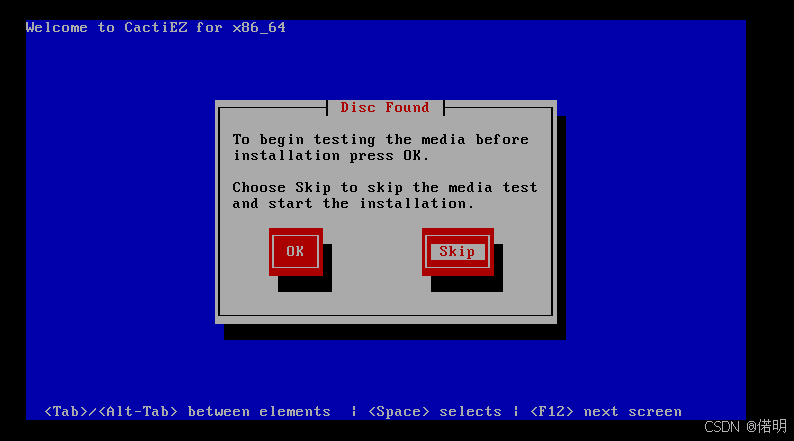

2.2 出现如下界面，选择Skip

在这里插入图片描述

2.3 会自己进行安装，如若报错请调大内存和储存空间

在这里插入图片描述

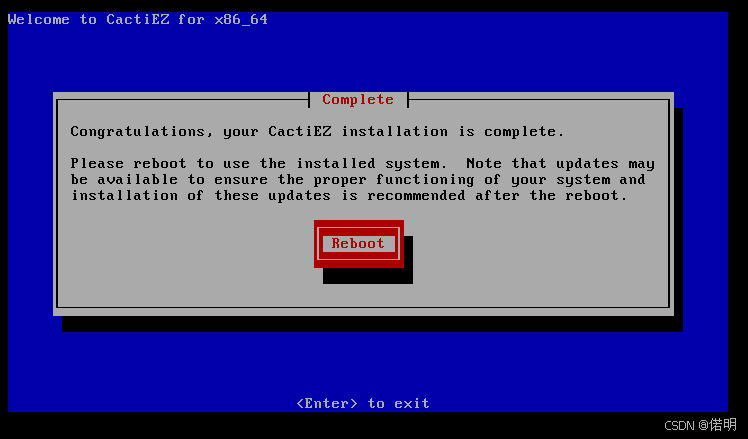

2.4 选择Reboot重启即可

在这里插入图片描述

2.5 到这系统就已经部署完，默认用户root，密码CactiEZ

在这里插入图片描述

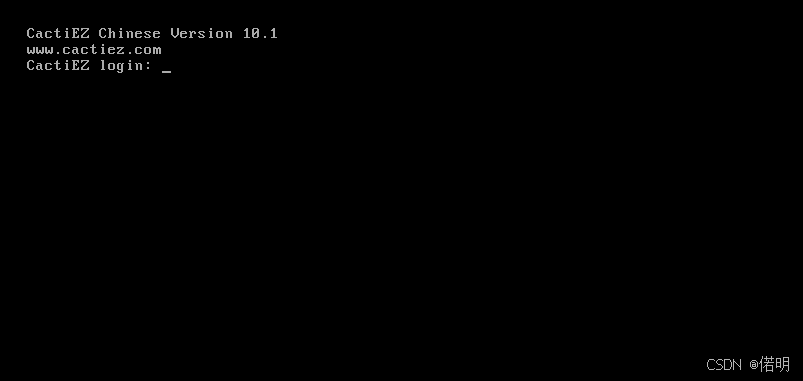

三、配置CactiE

3.1 默认用户root，密码CactiEZ 进行登录

修改IP地址，子网掩码，网管，DNS等等信息。（根据自己情况修改，需要ping通才可以，不然无法正常连接）

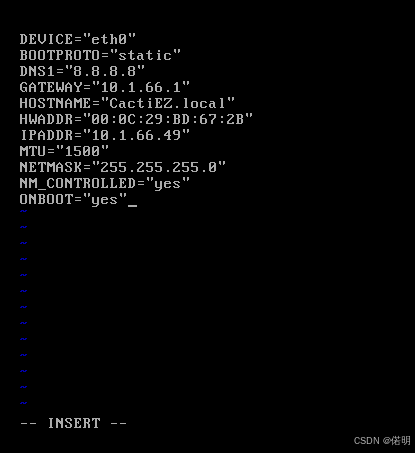

vi /etc/sysconfig/network-scripts/ifcfg-eth0
在这里插入图片描述

3.2 修改后需要重启网络

service network restart #重启网络
重启网络后能ping通需要监控的网段才可以，VMware推荐桥接，服务器只需要有路由即可（ping不通关防火墙或者写放行策略）

3.3 登录CactiEZ

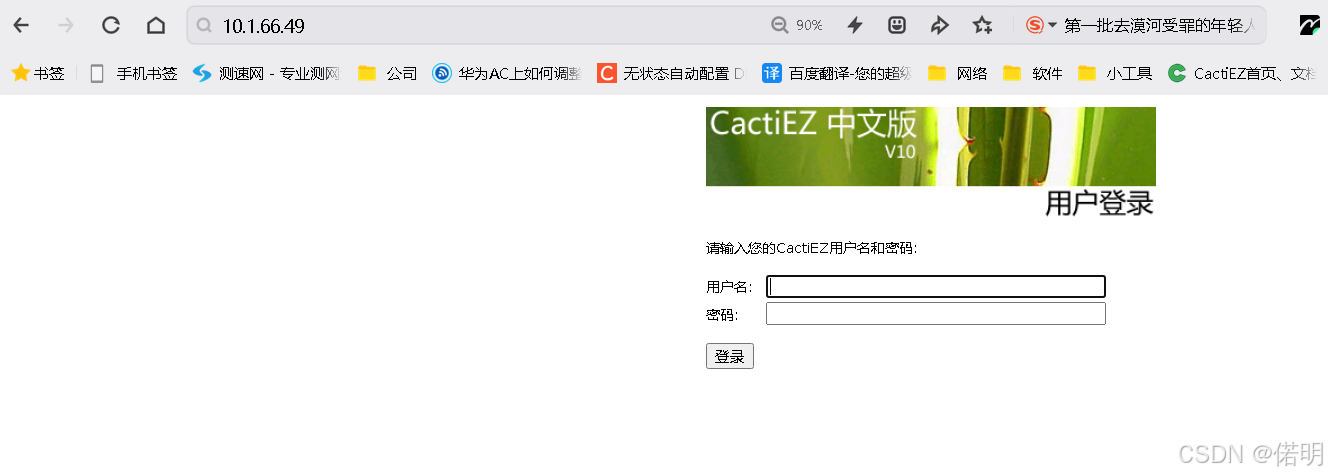

和自己设置的地址需要一致（10.1.66.49是我自己的地址）账号密码都是admin

在这里插入图片描述

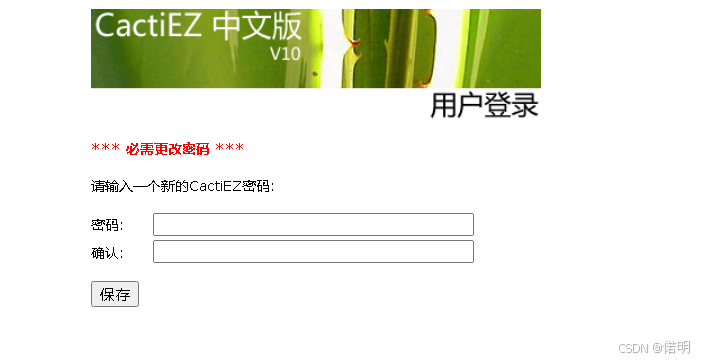

3.4 修改一个新密码

在这里插入图片描述

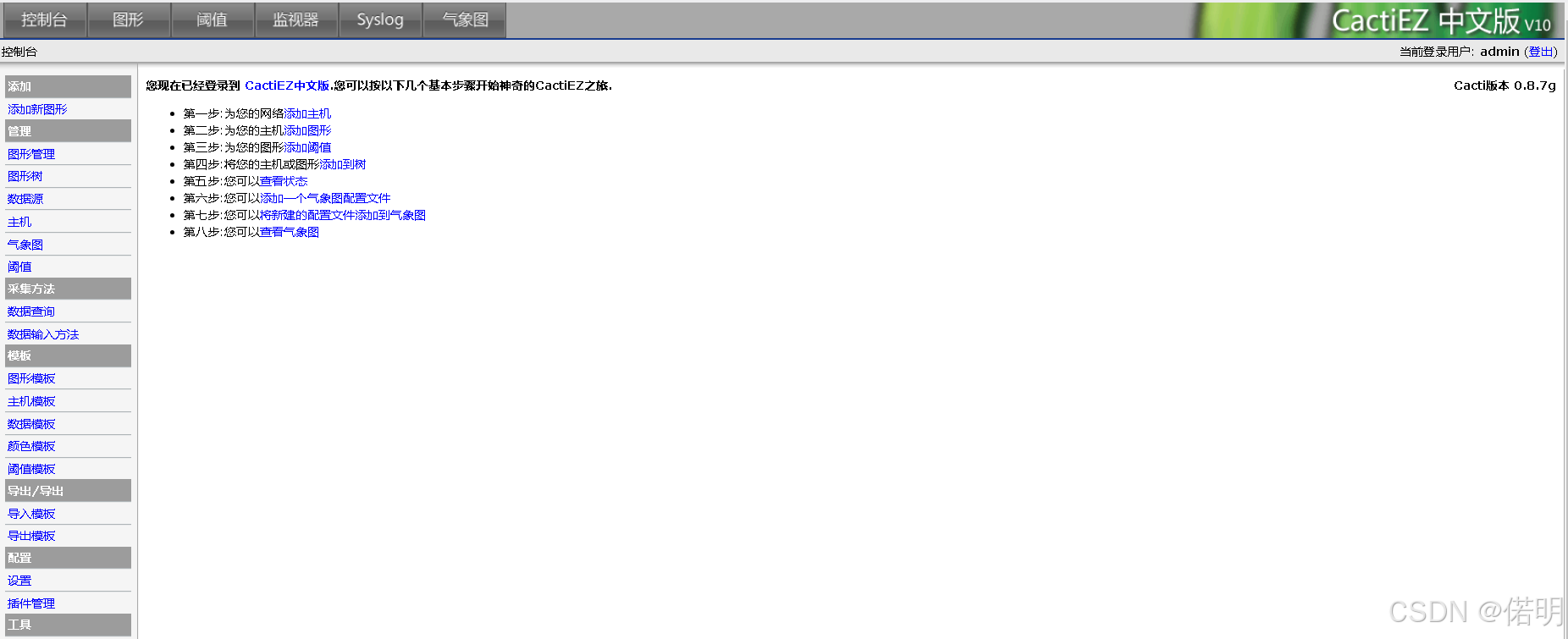

3.5 到这一步就完成了，CactiEZ完成部署

在这里插入图片描述

四、添加监控交换机

4.1 连通性测试

首先CactiEZ必须能够ping通目标才可以（网络必须是通的，ping不通关防火墙和查看有没有路由）
在交换机上部署SNMP协议，下边以华为5700系列交换机为例，管理地址为10.1.1.11。

4.2开启交换机的snmp功能

代码如下（示例，5700系列不需要指定发送端口和目的地址）：

snmp-agent             /使能snmp服务/
snmp-agent local-engineid 800007DB0394049CD16BFC     /系统自动生成，无需配置/
snmp-agent community read cipher public11           /设置读团体名:public11/
snmp-agent sys-info version v2c                    /配置snmp版本允许V2（默认只允许v3）/
undo snmp-agent sys-info version v3
snmp-agent trap enable							/开启设备发送Trap报文的功能

因为版本不同其他华为系列交换机提供以下两中方法参考使用
方法一

本文使用的SNMP版本为v2，华为交换机配置分为以下几步：
system-view ，进入系统视图
snmp-agent ，开启SNMP Agent服务
snmp-agent sys-info version v2c ，                    /配置SNMP的协议版本为SNMPv2c
snmp-agent community read                             /write XXX（团体名），配置设备的读/写团体名（读必须配置）
*注意缺省情况下团体名最小长度为8，至少包含两种不同字符，区分大小写，特殊字符不包括空格和问号。

snmp-agent target-host trap address 10.1.66.49        /配置接收目标主机IP地址
snmp-agent trap enable                      /开启设备发送Trap报文的功能
snmp-agent protocol source-status all-interface      /重点！！！开启SNMP使用所有端口接收和响应snmp请求（新版本交换机必须开启）

方法二

snmp-agent                       /使能snmp服务/
snmp-agent local-engineid 000007DB7F000001000049DD      /系统自动生成，无需配置/
snmp-agent community read public11                     /设置读团体名:public11
snmp-agent community write private11                  /设置写团体名:private11
snmp-agent sys-info version v1 v3                     /配置snmp版本允许V1（默认只允许v3）

snmp-agent target-host trap address udp-domain 10.1.66.49  udp-port 5000 par
ams securityname public11        /允许向网管工作站（NMS）10.1.66.49 的5000端口发送Trap报文，使用的团体名为public11

4.3 在CactiEZ添加交换机

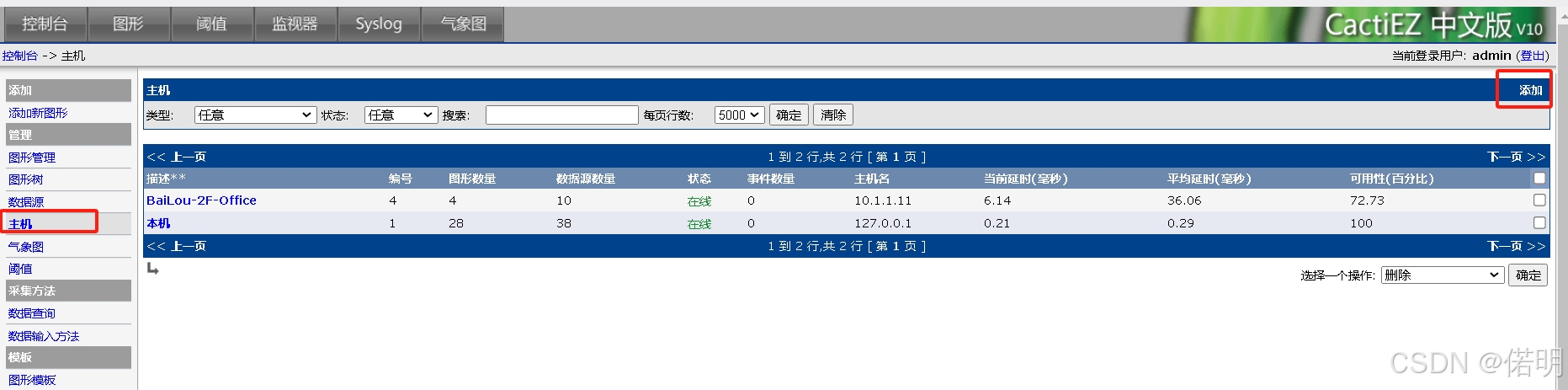

点击首页的主机，选择添加主机
在这里插入图片描述

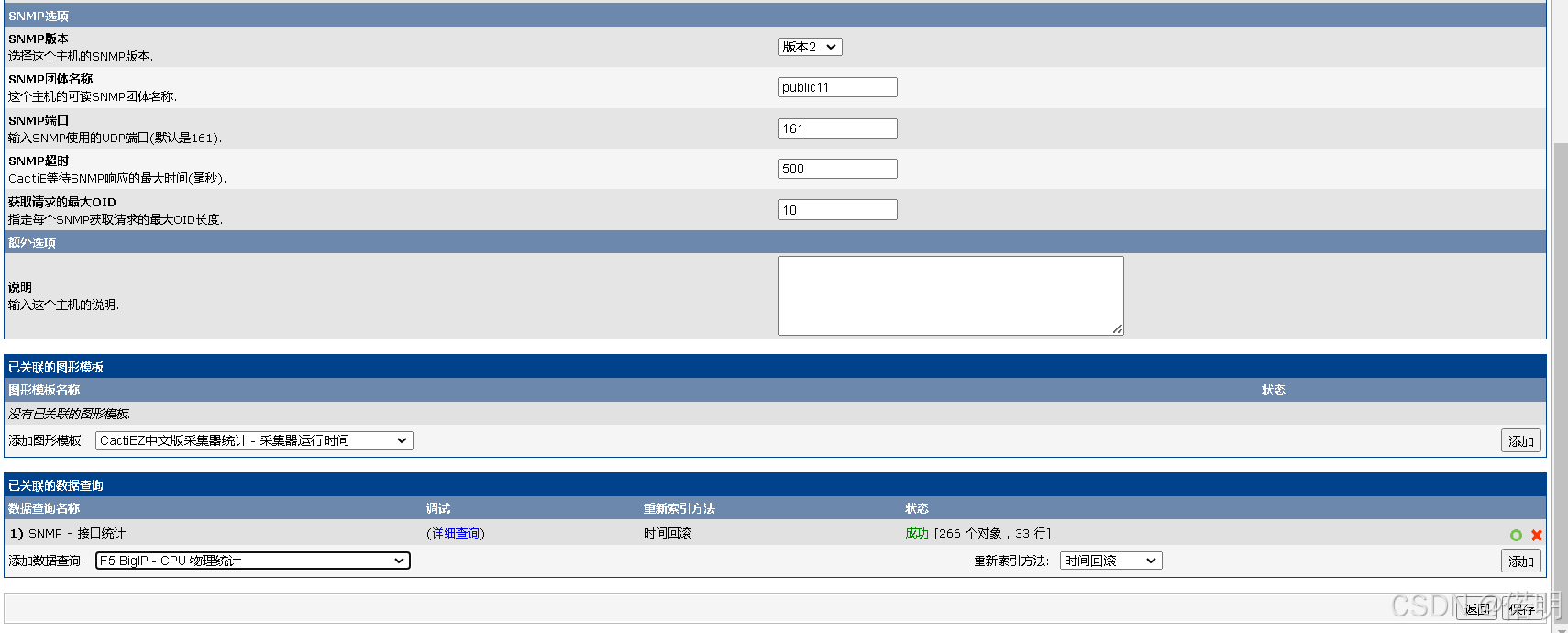

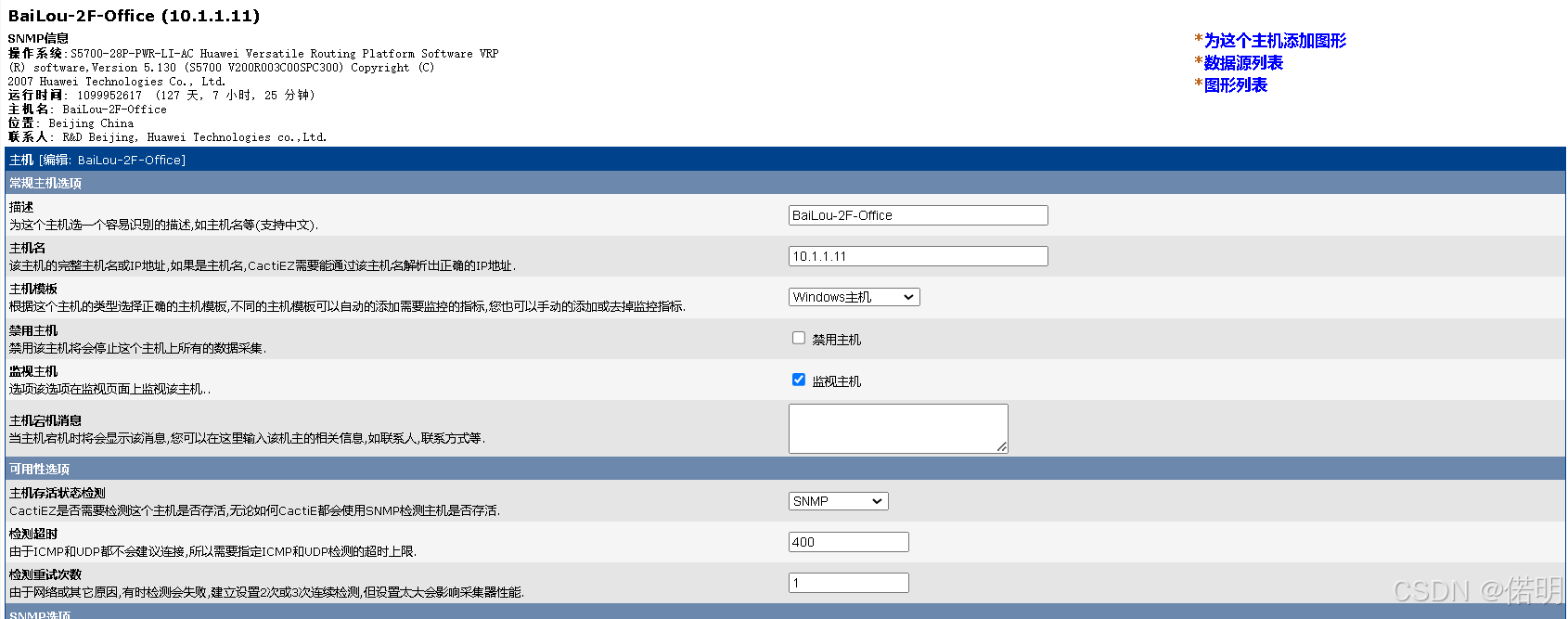

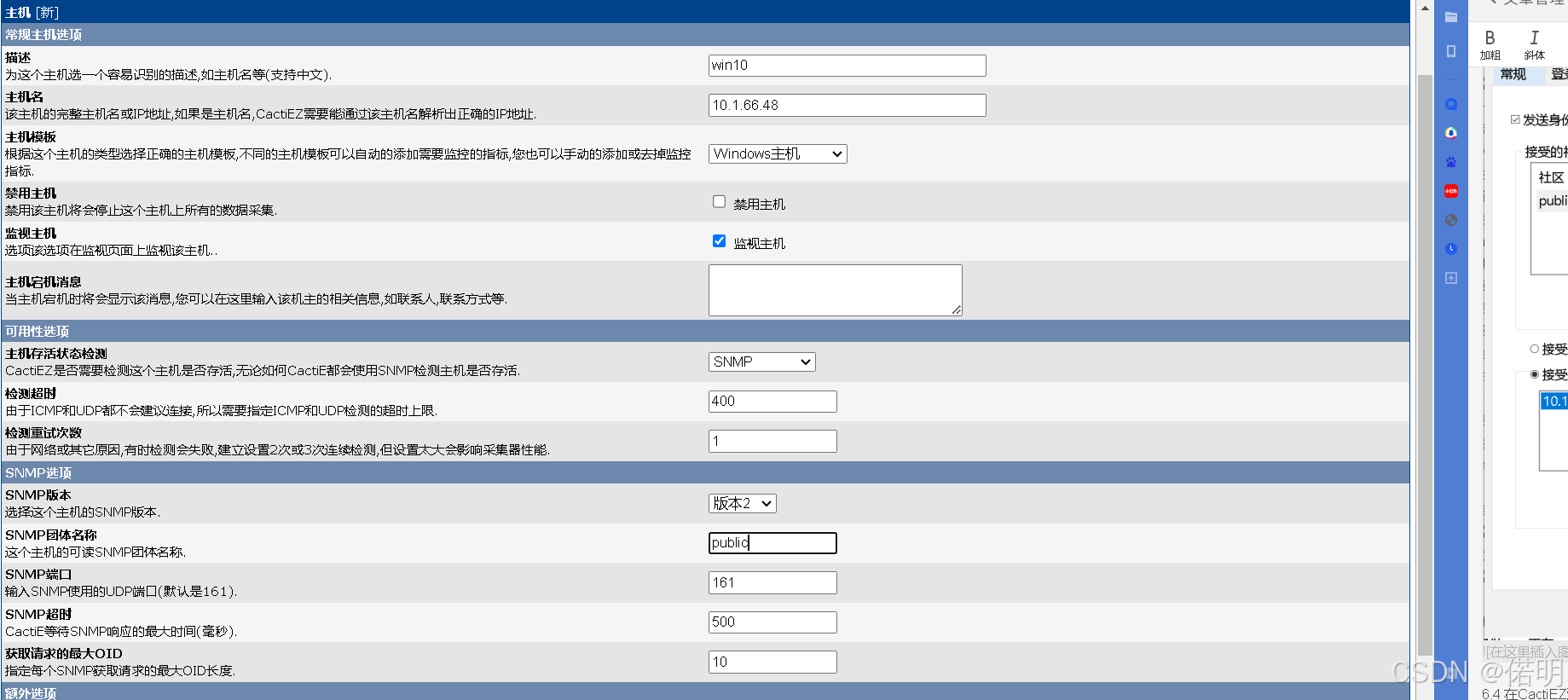

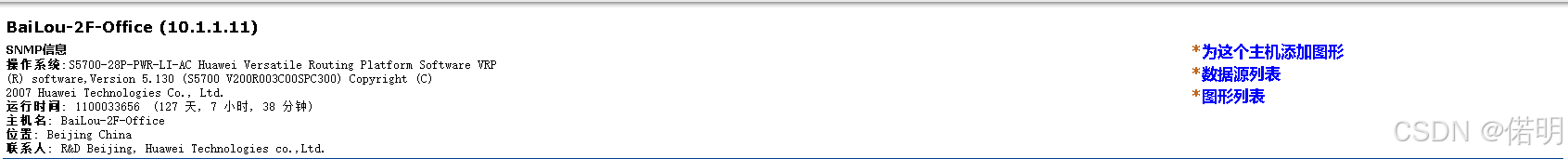

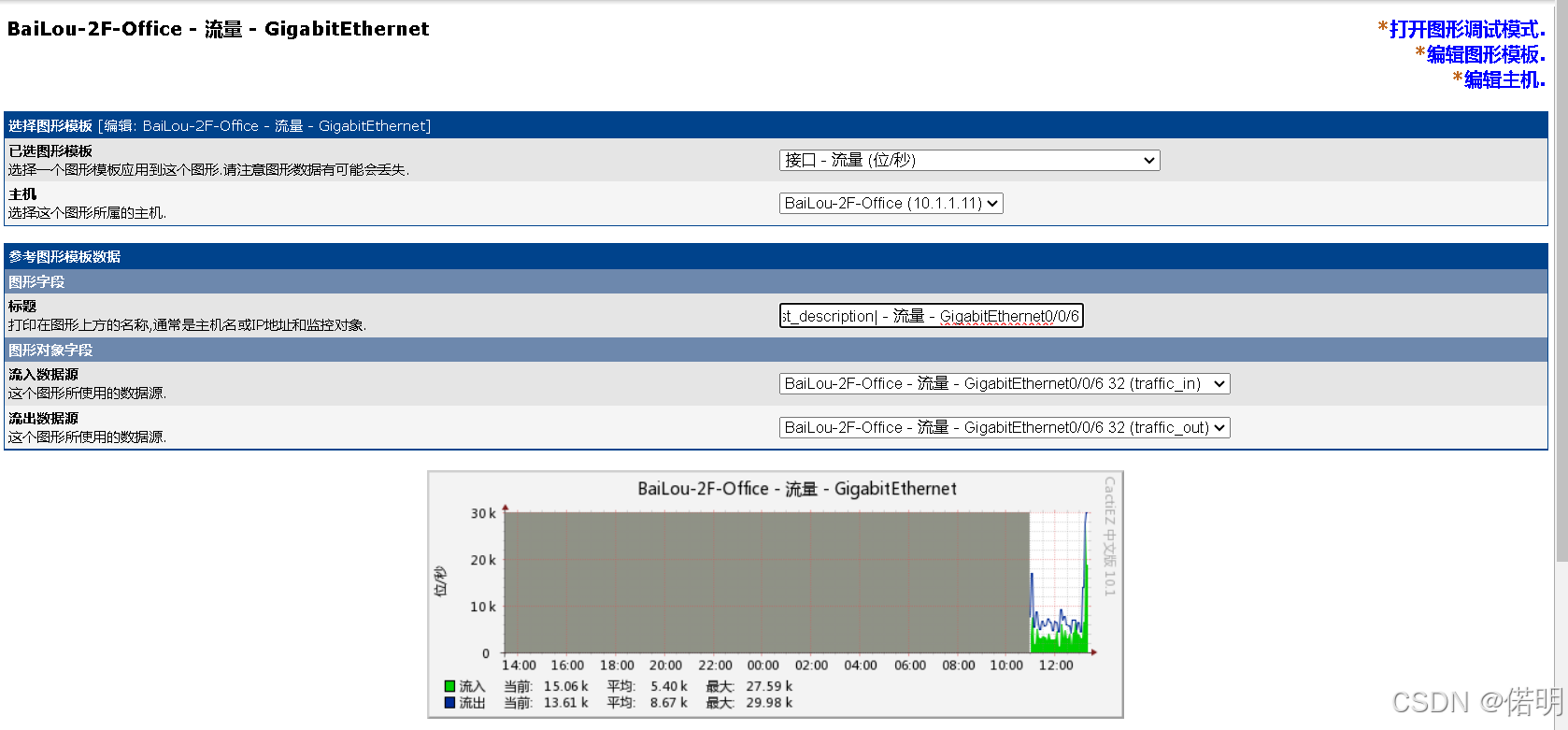

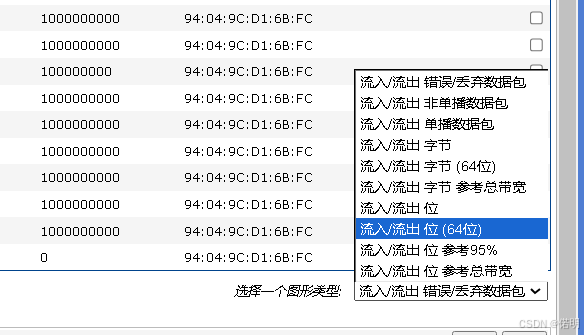

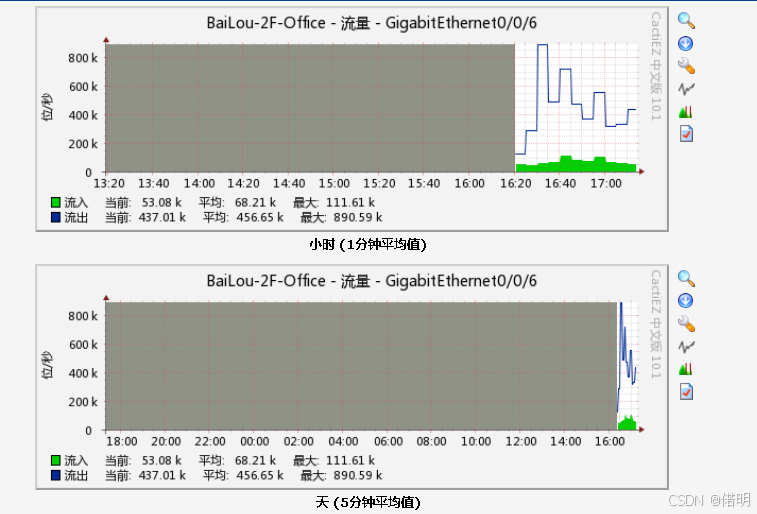

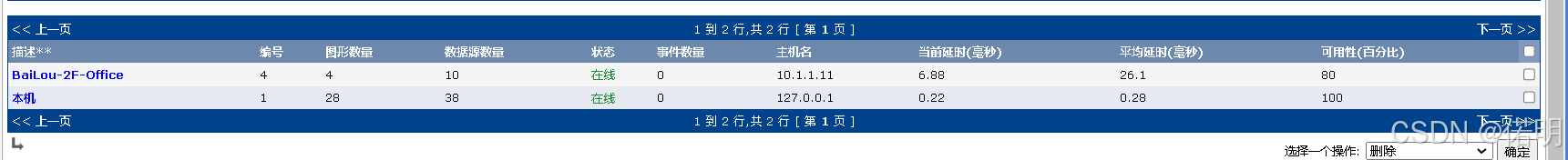

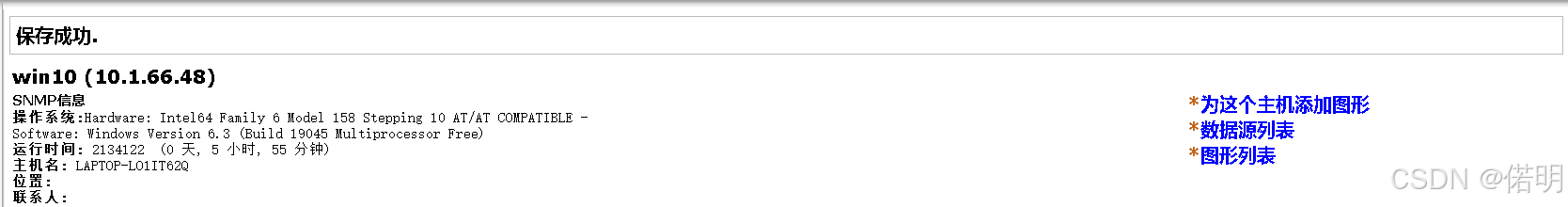

填写对应内容（我提前添加完成了）描述根据自己需求写，主机名写交换机管理地址，监控主机选上，主机模板选择windows主机，SNMP版本选择2（与交换机对应就行了），团体选择public11（和交换机一致），端口号默认161（如果在交换机上改动这里需要对应），最下边选择开启接口统计点击保存即可。保存成功后右上角会有交换机信息回显。
