用Cisco Packet Tracer和eNSP配置静态路由

已于 2022-03-17 09:15:16 修改
阅读量6.2k 收藏 115
点赞数 7
分类专栏： 网络课设 网络 文章标签： 网络 华为 思科 路由器
于 2022-01-14 03:12:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_52914969/article/details/122486354
版权

目录

前言

本章重点

配置静态路由的基本三步骤

基于Cisco Packet Tracer的手动配置

第一步，给主机配置IP地址

第二步，给路由器端口配置IP地址

第三步，给路由器配置静态路由

利于eNSP命令行配置静态路由

第一步，给主机配置IP地址

第二步，给路由器端口配置IP地址

第三步，给路由器配置静态路由

前言

本章是第八章的内容，静态路由的原理与配置，重点内容当然是教大家如何配置静态路由，主要利于Cisco Packet Tracer手动配置静态路由，ping通网络，弄配ping通网络要配置的重点内容，然后利于命令行的方式，用华为eNSP配置路由，可谓干货满满，哈哈哈

本章重点

  • 基于Cisco Packet Tracer手动配置静态路由
  • 基于eNSP命令行配置静态路由

配置静态路由的基本三步骤

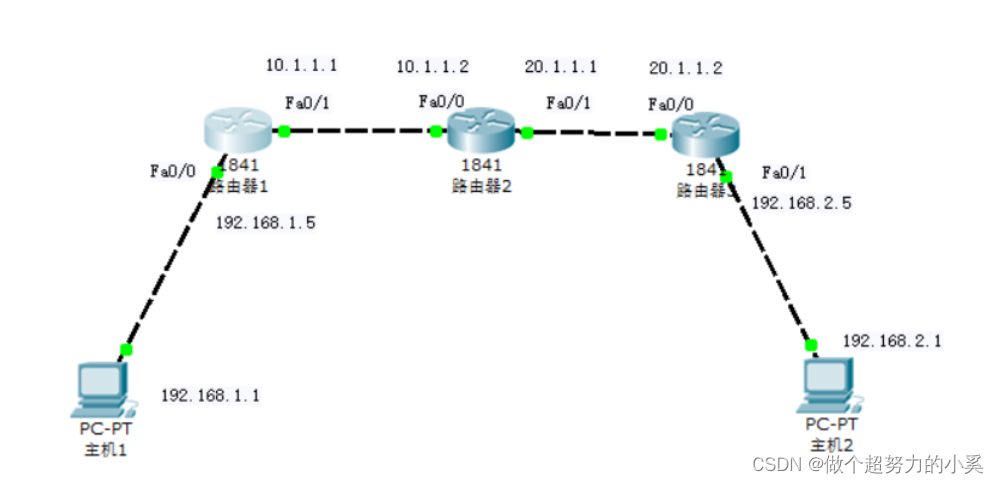

我们要配置的网络模型如图所示，这里用到了三台路由器，两台电脑，各个要配置的IP地址和端口也在图中显示了出来，我们无论是手动配置也好，命令行配置也好，我总结为三步骤

  1. 第一步，给主机配置IP地址

  2. 第二步，给路由器端口配置IP地址

  3. 第三步，给路由器配置静态路由

接下来，我们就来教大家如何成功ping通网络了，吼吼吼！！！

基于Cisco Packet Tracer的手动配置

首先，利于思科我们先要弄配配置哪些要素，如何不敲命令行，就能ping通网络，先按照上文给出的图例，我们给出所有参数

工具 IP地址 所属网段
主机1 PC-PT 192.168.1.1 网段1
主机2 PC-PT 192.168.2.2 网段4
端口地址
路由器1 Fa0/0 192.168.1.5 网段1
Fa0/1 10.1.1.1 网段2
路由器2 Fa0/0 10.1.1.2 网段2
Fa0/1 20.1.1.1 网段3
路由器3 Fa0/0 20.1.1.2 网段3
Fa0/1 192.168.2.5 网段4

通过图列可以清晰看出来，我们一共有4个不同的网段，而连接这4个不同网段的，就是三台路由器了，因此，我们知道路由器的作用了吧，

最低0.47元/天 解锁文章
