Linux驱动大全（第三章、I2C子系统）

一、I2C框架

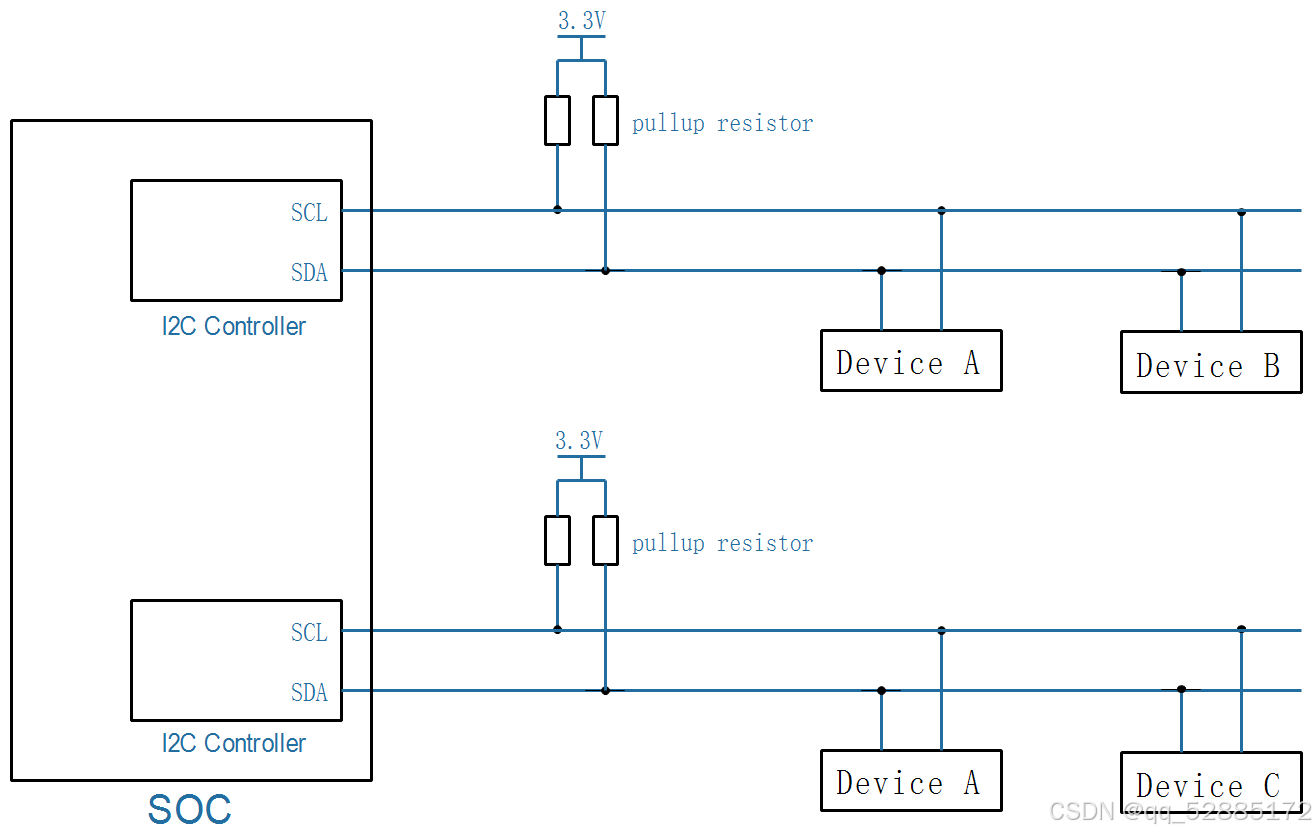

1、I2C的硬件框架

1、在一个芯片内部，有一个或多个I2C控制器

2、一个I2C控制器上，可以连接一个或多个I2C设备

3、I2C总线只需要两条线：时钟线SCL、数据线SDA

4、在I2C总线的SCL、SDA线上，都有上拉电阻

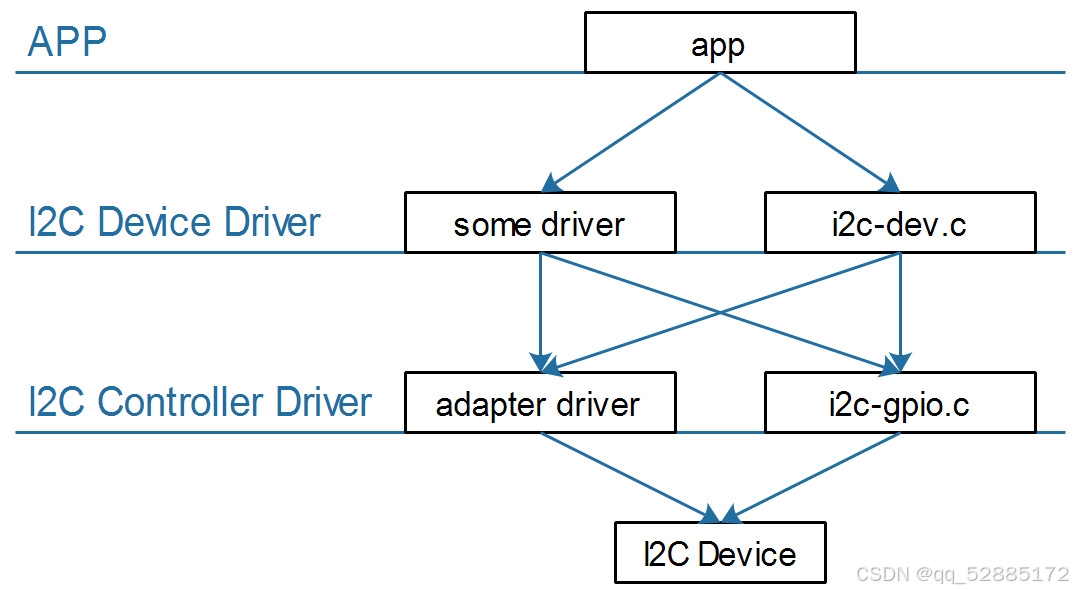

2、I2C的软件框架

APP：主要负责知道读写什么数据

I2C Device Driver：主要知道怎么读写数据（地址、数据格式等）

I2C Controller Driver：主要根据I2C协议发出各类信号

二、IIC传输数据的格式

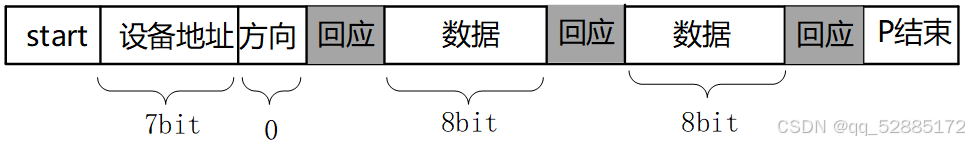

1、写操作

 1、主设备发出一个start信号

2、然后发出设备地址，方向（读/写，0表示写，1表示读）

3、从设备回应（用来确定设备是否存在），然后就可以开始传输数据

4、主设备发送一个
