51单片机——共阳数码管的动态显示（有一个小问题）

最新推荐文章于 2024-07-10 13:11:36 发布

期鹤飞天地

最新推荐文章于 2024-07-10 13:11:36 发布

阅读量1.6k

点赞数 1

分类专栏：单片机（蓝桥板）文章标签：单片机 stm32

本文链接：https://blog.youkuaiyun.com/qq_52818172/article/details/120414951

版权

单片机（蓝桥板）专栏收录该内容

7 篇文章

订阅专栏

本文介绍51单片机上实现数码管动态显示的方法，通过轮流点亮单个数码管达到多位显示效果。文章包含具体实现原理、电路图及C语言代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

数码管的原理图及基本原理

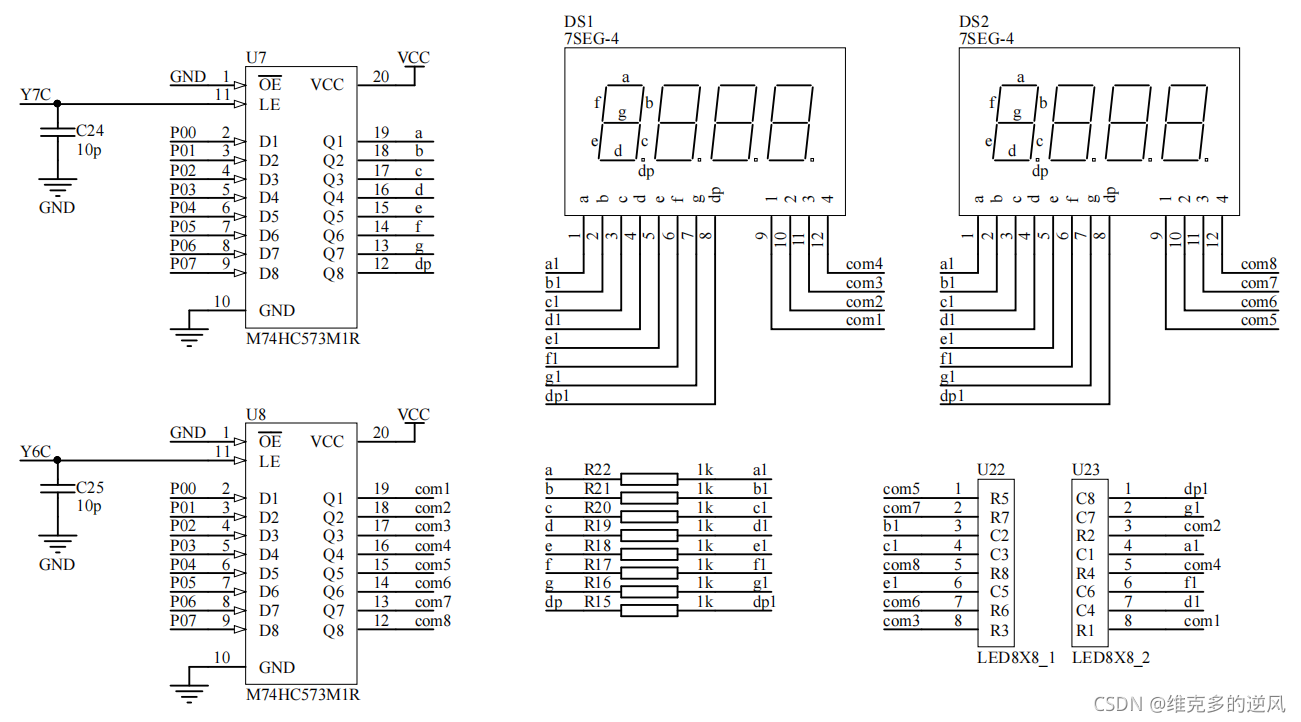

原理图
怎么工作的我就不介绍了，具体看我这个专栏中以前的博客

在这里插入图片描述

基本原理
动态显示实质上就是轮流点亮单个数码管实现多位数码管整体显示的效果。在轮流显示过程中，每位数码管点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且功耗更低。

例题（附代码）

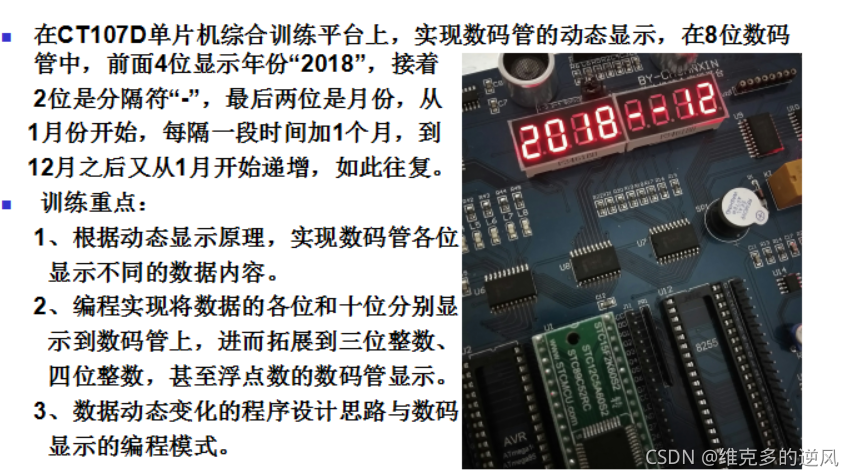

在这里插入图片描述
代码如下

#include "reg52.h"

sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;
//相当于时c语言中的宏定义

//共阳4位数码管的段码数组
unsigned char code SMG_NoDot[18] =
    {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
     0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
     0xbf,0x7f};
unsigned char num = 1;
void DisplaySMG_Dynamic();

void Delay(unsigned int time)//延时函数 为什么有这个延时函数
{
    while(time--)
    {
        DisplaySMG_Dynamic();
    }
}

void DelaySMG(unsigned int time)//延时函数
{
    while(time--);
}

void Init74HC138(unsigned char n)//选择通道  即具体选择哪个锁存器
{
    switch(n)
    {
        case 4:
        	P2=(P2 & 0x1f) |0x80;
            break;
        case 5:
        	P2=(P2 & 0x1f) |0xa0;
            break;
        case 6:
        	P2=(P2 & 0x1f) |0xc0;
            break;
        case 7:
        	P2=(P2 & 0x1f) |0xe0;
            break;
       /* case 8:
            HC138_A = 0;
            HC138_B = 0;
            HC138_C = 0;
            break;*/
    }
}
//按位显示
void DispaySMG_Bit(unsigned char value, unsigned char pos)
{
    Init74HC138(6);//打开com端
    P0 = (0x01 << pos);
    Init74HC138(7);//打开段选端 a,b,c,d,e,f
    P0 = value;
}

void DisplaySMG_Dynamic()
{
    DispaySMG_Bit(SMG_NoDot[2],0);
    DelaySMG(500);//延时0.5ms
    DispaySMG_Bit(SMG_NoDot[0],1);
    DelaySMG(500);
    DispaySMG_Bit(SMG_NoDot[1],2);
    DelaySMG(500);
    DispaySMG_Bit(SMG_NoDot[8],3);
    DelaySMG(500);
    //上面依次显示2018
    DispaySMG_Bit(SMG_NoDot[16],4);
    DelaySMG(500);
    DispaySMG_Bit(SMG_NoDot[16],5);
    DelaySMG(500);

    DispaySMG_Bit(SMG_NoDot[num/10],6);
    DelaySMG(500);
    DispaySMG_Bit(SMG_NoDot[num%10],7);
    DelaySMG(500);
    //月份从01~12依次显示
}

vodi main()
{
    while(1)
    {
        DisplaySMG_Dynamic();
        num++;
        if(num > 12)
        {
            num = 1;
        }
        Delay(100);//
    }
}
