一、MyBatis整体架构

本博文主要是分享自己学习MyBatis源码的一些记录，会参考大量的博文和一些书籍，链接会放在文末。

MyBatis版本：3.5.14

下载源来自Github，fork到自己仓库中，然后clone即可。

1.1 项目结构

如下图，是MyBatis源码的目录结构下的所有包。

其中，各个包的内容简介如下：

包名称	包内内容简介
annotation	注解目录。包括所有的注解。如@SELECT,@UPDATE等
binding	Mapper类的实例反射生成工具目录
builder	主要是注解，mapper和SqlSuorce的构造器及转换器
cache	Mybatis内部缓存接口。实现了一些特定的缓存策略。FifoCache,LruCache,BlockingCache,LoggingCache等
cursor	默认的游标处理类
dataSource	数据源工厂类及实现。实现类包括JndiDataSourceFactory、PooledDataSourceFactory、UnpooledDataSourceFactory。 数据源实现类： UnpooledDataSource、PooledDataSource
exceptions	Mybatis自定义的三个异常类。ExceptionFactory、PersistenceException、TooManyResultsException、IbatisException。都继承自RuntimeException
executor	执行器相关包。包括Key生成器、加载器（包括Cglib、Javassist的代理，结果加载器）、参数处理器接口、结果处理器、结果集(resultSet)处理器、Statement处理器(实现类：BaseStatementHandler、CallableStatementHandler、PreparedStatementHandler、RoutingStatementHandler、SimpleStatementHandler)、执行器(SimpleExecutor、ReuseExecutor、CachingExecutor、BatchExecutor、BaseExecutor)
io	主要是定义的几个VFS(VFS、DefaultVFS、ClassLoaderWrapper)
jdbc	与Sql相关的操作。如Sql运行器，脚本运行器和Sql封装类等
lang	指定是用java7还是java8的API的注解.UsesJava7、UsesJava8
logging	各个类型的日志适配器，都实现了Log接口。StdOutImpl、Slf4jImpl、NoLoggingImpl、Log4j2Impl、Log4jImpl、Jdk14LoggingImpl、BaseJdbcLogger、JakartaCommonsLoggingImpl
mapping	主要是接口参数，sql和返回结果的映射类，主要类包括:MappedStatement,ParameterMap,ParameterMapping,ResultMap,ResultMapping,BoundSql,SqlSource等类
parsing	变量解析.如解析${},#{}等
plugin	主要包含插件的定义接口。如Interceptor,Plugin,InterceptorChain等
reflection	主要是一些反射操作的工具方法和对象工厂类，以及一些常用的包装类，如BaseWrapper,BeanWrapper,CollectionWrapper,MapWrapper,ObjectWrapper。
scripting	执行驱动和动态Sql解析
session	主要是SqlSession和SqlSessionFactory
transaction	主要是mybatis简单封装的jdbc事务操作类
type	各个类型数据的处理器。用于动态的设置参数和转换数据。如IntegerTypeHandler用来处理Integer类型的值的set和get操作。除了八大基本类型。还有常用的集合及Map类型，还增加了各种时间类型的处理器

2 整体架构

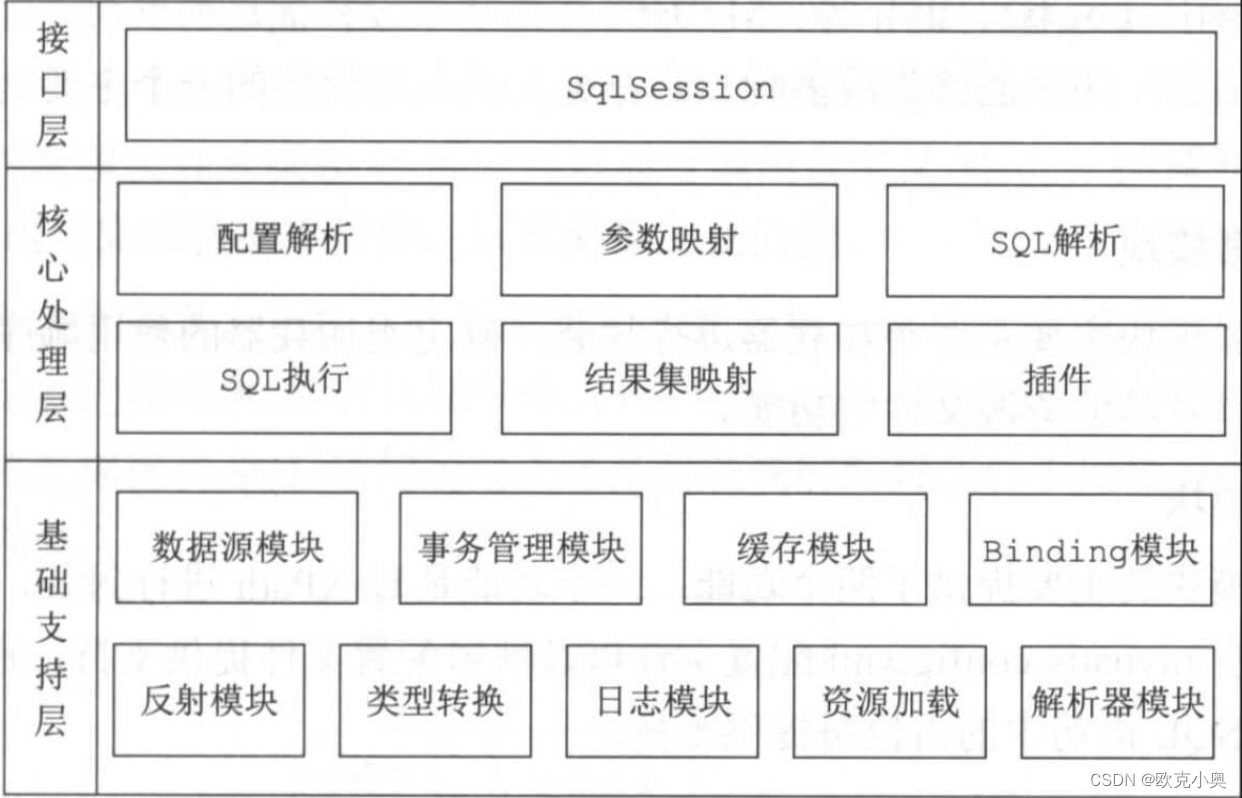

MyBatis的整体架构分为三层：基础支持层、核心处理层和接口层。

(1)基础支持层

基础支持层，包含整个 MyBatis 的基础模块，这些模块为核心处理层的功能提供了良好的支撑

• 反射模块：对 Java 原生的反射进行良好的封装，进行了一系列的优化，提供更加简洁易用的 API 方便使用。并且对反射操作进行了一系列优化，例如缓存了类的元数据，提高反射操作的性能
• 类型转换模块：类型转换模块主要提供了两个主要功能，一个是别名机制，MyBatis为了简化配置文件提供了别名机制；另一个功能是实现JDBC类型与Java类型之间的转化，该功能在为SQL语句绑定实参以及映射查询结果集时都会涉及
• 日志模块：提供日志输出，支持集成第三方日志框架
• 资源加载模块：主要是对类加载器进行封装，确定类加载器的使用顺序，并提供了加载类文件以及其他资源文件的功能
• 解析器模块：主要提供两个功能，一个是对XPath的封装，为MyBatis初始化时解析mybatis-config.xml配置文件以及映射配置文件提供支持；另一个功能是为处理动态SQL语句中的占位符提供支持
• 数据源模块：提供相应的 DataSource 数据源实现，支持与第三方数据源的继承
• 事务模块：对数据库中的事务进行了抽象，提供事务接口的简单实现
• 缓存模块：提供一级缓存和二级缓存的支持
• Binding 模块：提供 Mapper 接口与 XML 映射文件进行关联的支持
• 异常模块：定义 MyBatis 自己的 Exception
• 注解模块：提供MyBatis相关注解支持

(2)核心处理层

核心处理层实现了MyBatis的核心处理流程，其中包括MyBatis的初始化以及完成一次数据库操作涉及的全部流程。

① 配置解析

在 MyBatis 初始化过程中，会加载 mybatis-config.xml 配置文件、映射配置文件以及 Mapper 接口中的注解信息，解析后的配置信息会形成相应的对象并保存到 Configuration 对象中。之后，利用该 Configuration 对象创建 SqlSessionFactory 对象。待 MyBatis 初始化之后，开发人员可以通过初始化得到 SqlSessionFactory 创建 SqlSession 对象并完成数据库操作。

② SQL解析和scripting模块

MyBatis实现动态SQL功能，提供了多种动态SQL语句对应的节点。如<where>、<if>等节点，通过这些节点的组合使用，开发人员可以写出几乎满足所有需求的动态SQL语句。

MyBatis 中的 scripting 模块会根据用户传入的实参，解析映射文件中定义的动态 SQL 节点，并形成数据库可执行的 SQL 语句。之后会处理 SQL 语句中的占位符，绑定用户传入的实参。

③ SQL执行

SQL 语句的执行涉及多个组件，其中比较重要的是 Executor 、StatementHandler 、ParameterHandler 和 ResultSetHandler。

Executor 主要负责维护一级缓存和二级缓存，并提供事务管理的相关操作，它会将数据库相关操作委托给StatementHandler 完成。StatementHandler 首先通过 ParameterHandler 完成 SQL 语句的实参绑定；然后通过 java.sql.Statement 对象执行 SQL 语句并得到结果集；最后通过 ResultSetHandler 完成结果集的映射，得到结果对象并返回。

④ 插件

用户可以通过添加自定义插件的方式对 MyBatis 进行扩展。用户自定义插件也可以改变 MyBatis 的默认行为，例如，我们可以拦截 SQL 语句并对其进行重写。由于用户自定义插件会影响 MyBatis 的核心行为，在使用自定义插件之前，开发人员需要了解 MyBatis 内部的原理，这样才能编写出安全、高效的插件。

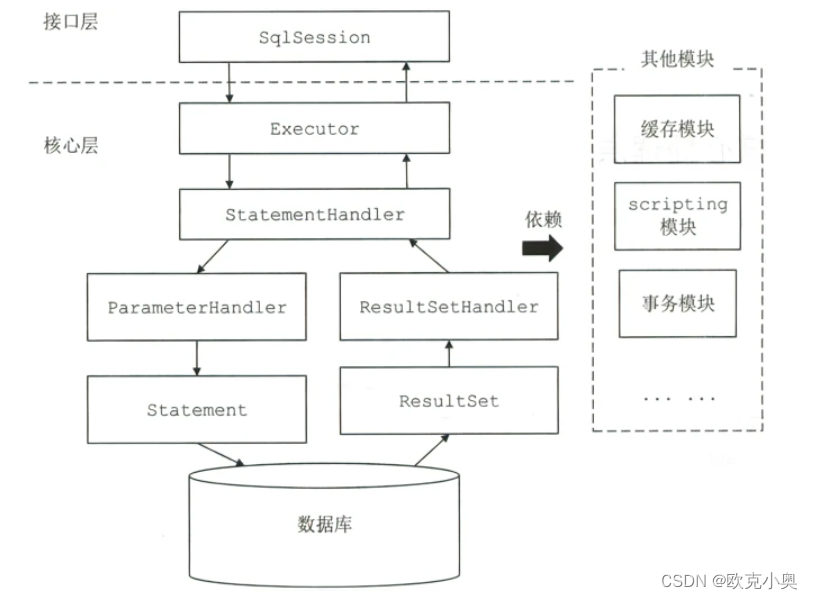

下图展示了MyBatis执行一条SQL语句的大致过程：

(3)接口层

接口层相对简单，其核心是SqlSession接口，该接口中定义了MyBatis暴露给应用程序调用的Api，也就是上层应用与MyBatis交互的桥梁。接口层在收到调用请求时，会调用核心处理层的相应模块来完成具体的数据库操作。

(4)总结

MyBatis的代码并不是很多，相对于源码阅读入门的同学来说还是比较简单的，我会按照以上三个模块(基础支持层 ==> 核心处理层 ==> 接口层)进行逐步分析。
