本文介绍了一个基于51单片机的智能水表系统设计，该系统能够实时监测光照强度并据此控制出水量，同时具备显示当前水量及对应价格的功能。通过IIC总线与外部传感器交互，并利用定时器精确控制水量计数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

如果有用请点赞，还会继续更新的

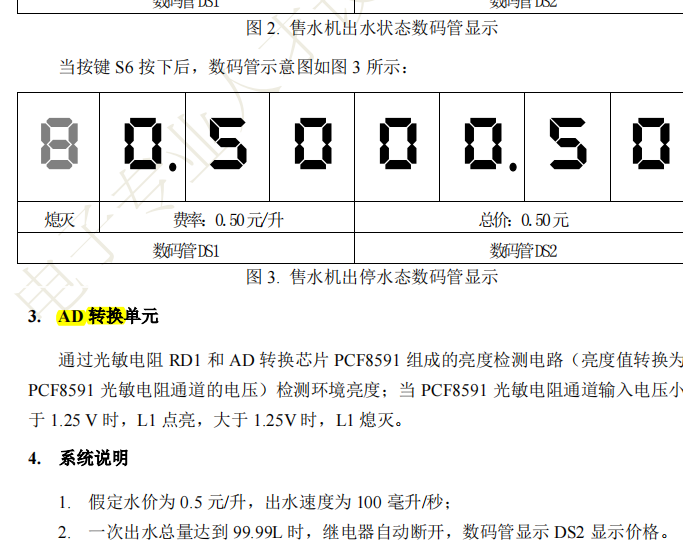

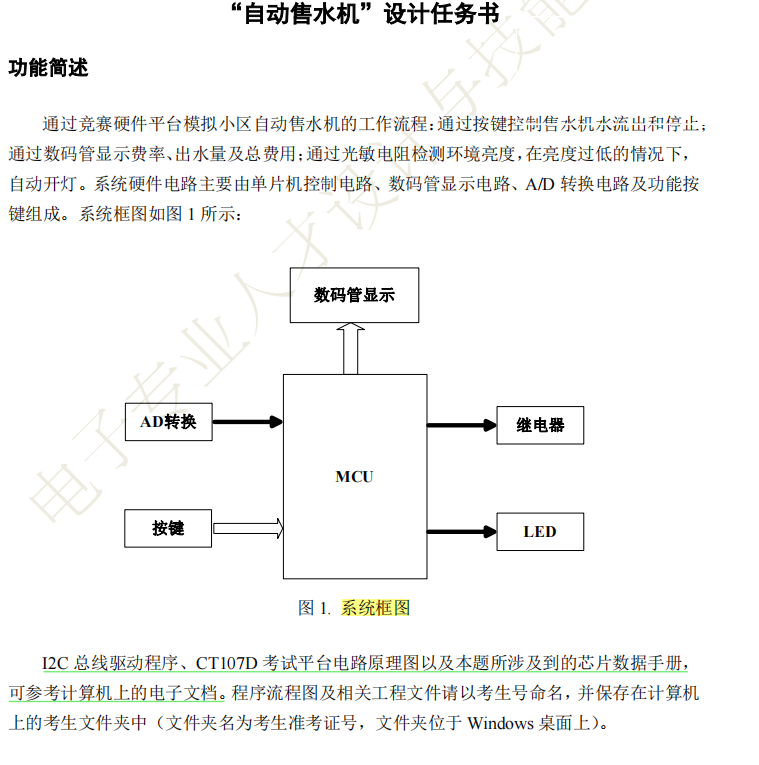

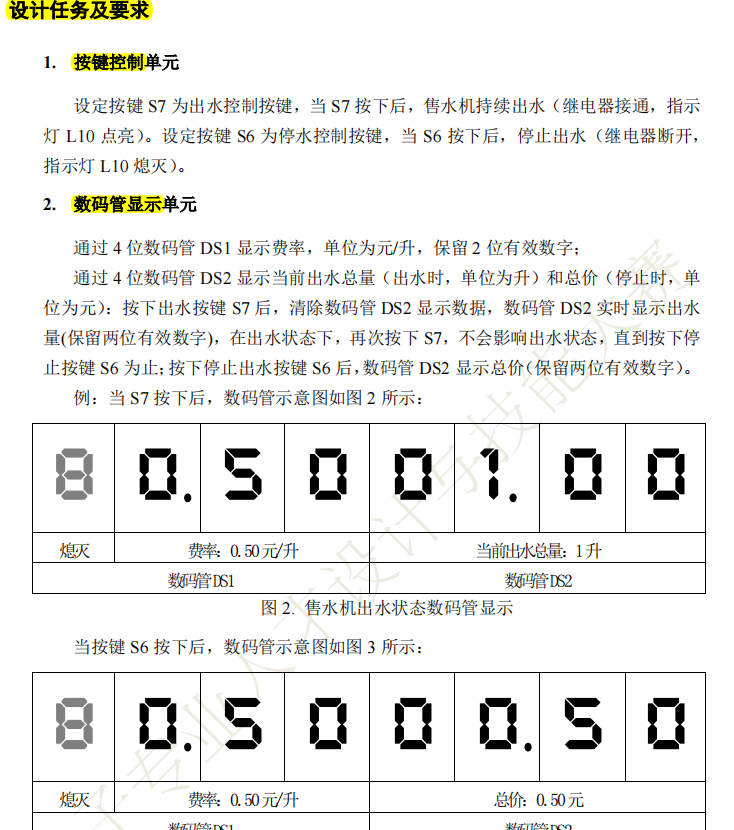

题目：
在这里插入图片描述

源代码：
main.c

#include"reg52.h"
#include"intrins.h"
#include"iic.h"
char code xianshi[13]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff,0xbf,0x7F};
int guang=0;
int shuiniang=0;
int smg_mode=0;
int money=0;
sbit S7=P3^0;
sbit S6=P3^1;
sfr AUXR=0x8e;
void choose_573(int n)
{
	switch(n)
	{
		case(0):P2=(P2&0x1f)|0x00;break;
		case(4):P2=(P2&0x1f)|0x80;break;
		case(5):P2=(P2&0x1f)|0xa0;break;
		case(6):P2=(P2&0x1f)|0xc0;break;
		case(7):P2=(P2&0x1f)|0xe0;break;
	}
}
void init_system()
{
	choose_573(4);
	P0=0xff;
	choose_573(5);
	P0=0x00;
	choose_573(0);
	P0=0xff;
}
void guang_ming()
{
	guang=read_guang();
	guang=(guang*1.96);
}
void work()
{
	if(guang>=125)
	{
		choose_573(4);
		P0=0xff;
		choose_573(0);
		P0=0xff;
	}
	if(guang<125)
	{
		choose_573(4);
		P0=0xfe;
		choose_573(0);
		P0=0xff;
	}
}
//==================================按键
void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}
void key_board()
{
	if(S7==0)
	{
		Delay5ms();
		if(S7==0)
		{
			smg_mode=1;
			shuiniang=0;
			money=0;
		}
		while(!S7);
	}
	if(S6==0)
	{
		Delay5ms();
		if(S6==0)
		{
			money=shuiniang*5;
			smg_mode=0;
		}
	}
}
//==================================
//==================================定时器出水
void Timer0Init(void)		//5毫秒@11.0592MHz
{
	AUXR |= 0x80;		//定时器时钟1T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x00;		//设置定时初始值
	TH0 = 0x28;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时

	ET0=1;
	EA=1;
}
int nn;
void Timer0Init_server() interrupt 1
{
	if(smg_mode==1)
	{
		nn++;
		if(nn>=200)
		{
			if(shuiniang<999)
			{
				shuiniang=shuiniang+1;
			}
			else
			{
				smg_mode=0;
				money=4995;
			}
			nn=0;
		}
	}
}
//==================================
//==================================数码管
void Delay300us()		//@11.0592MHz
{
	unsigned char i, j;

	_nop_();
	_nop_();
	i = 4;
	j = 54;
	do
	{
		while (--j);
	} while (--i);
}
void SMG(int wei,int number)
{
	 choose_573(6);
	 P0=0x80>>(wei-1);
	 choose_573(7);
	 P0=xianshi[number];
	 choose_573(0);
	 P0=0xff;
}
void SMG_display()
{
	if(smg_mode==0)
	{
		SMG(1,money%10);
		Delay300us();
		SMG(2,(money%100)/10);
		Delay300us();
		SMG(3,(money%1000)/100);
		Delay300us();
		SMG(3,12);
		Delay300us();
		SMG(4,(money%10000)/1000);
		Delay300us();
		SMG(5,0);
		Delay300us();
		SMG(6,5);
		Delay300us();
		SMG(7,0);
		Delay300us();
		SMG(7,12);
		Delay300us();
		SMG(8,10);
		Delay300us();
	}
	if(smg_mode==1)
	{
		SMG(1,0);
		Delay300us();
		SMG(2,shuiniang%10);
		Delay300us();
		SMG(3,(shuiniang%100)/10);
		Delay300us();
		SMG(3,12);
		Delay300us();
		SMG(4,(shuiniang%1000)/100);
		Delay300us();
		SMG(5,0);
		Delay300us();
		SMG(6,5);
		Delay300us();
		SMG(7,0);
		Delay300us();
		SMG(7,12);
		Delay300us();
		SMG(8,10);
		Delay300us();
	}
}
//==================================
void main()
{
	init_system();
	Timer0Init();
	while(1)
	{
		guang_ming();
		SMG_display();
		key_board();
		work();
	}
}

iic.c

/*
  程序说明: IIC总线驱动程序
  软件环境: Keil uVision 4.10
  硬件环境: CT107单片机综合实训平台 8051，12MHz
  日    期: 2011-8-9
*/

#include "reg52.h"
#include "intrins.h"

#define DELAY_TIME 5

#define SlaveAddrW 0xA0
#define SlaveAddrR 0xA1

//总线引脚定义
sbit SDA = P2^1;  /* 数据线 */
sbit SCL = P2^0;  /* 时钟线 */

void IIC_Delay(unsigned char i)
{
    do{_nop_();}
    while(i--);
}
//总线启动条件
void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 0;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
}

//总线停止条件
void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

//发送应答
void IIC_SendAck(bit ackbit)
{
    SCL = 0;
    SDA = ackbit;  					// 0：应答，1：非应答
    IIC_Delay(DELAY_TIME);
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

//等待应答
bit IIC_WaitAck(void)
{
    bit ackbit;

    SCL  = 1;
    IIC_Delay(DELAY_TIME);
    ackbit = SDA;
    SCL = 0;
    IIC_Delay(DELAY_TIME);
    return ackbit;
}

//通过I2C总线发送数据
void IIC_SendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SCL  = 0;
        IIC_Delay(DELAY_TIME);
        if(byt & 0x80) SDA  = 1;
        else SDA  = 0;
        IIC_Delay(DELAY_TIME);
        SCL = 1;
        byt <<= 1;
        IIC_Delay(DELAY_TIME);
    }
    SCL  = 0;
}

//从I2C总线上接收数据
unsigned char IIC_RecByte(void)
{
    unsigned char i, da;
    for(i=0; i<8; i++)
    {
    	SCL = 1;
	IIC_Delay(DELAY_TIME);
	da <<= 1;
	if(SDA) da |= 1;
	SCL = 0;
	IIC_Delay(DELAY_TIME);
    }
    return da;
}
unsigned int read_guang()
{
	unsigned int temp;
	IIC_Start();
	IIC_SendByte(0x90);
	IIC_WaitAck();
	IIC_SendByte(0x01);
	IIC_WaitAck();
	IIC_Stop();

	IIC_Start();
	IIC_SendByte(0x91);
	IIC_WaitAck();
	temp=IIC_RecByte();
	IIC_SendAck(1);
	IIC_Stop();
	return temp;
}

iic.h

#ifndef _IIC_H
#define _IIC_H

void IIC_Start(void);
void IIC_Stop(void);
bit IIC_WaitAck(void);
void IIC_SendAck(bit ackbit);
void IIC_SendByte(unsigned char byt);
unsigned char IIC_RecByte(void);
unsigned int read_guang();
#endif
