基于STM32CubMX和HAL库的外设开发

第二讲 点亮LED灯

（一）原理图讲解（STM32F103ZE）

在这里插入图片描述
此处我们只需要拉低PB5引脚，便可以实现led灯的点亮

（二）时钟树配置

由原理图可知我们需要用到时钟，接下来我们回到cubeMX设置时钟参数
PS：时钟树的概念
stm32中有5个最时钟源：LSI低速内部时钟,LSE低速外部时钟,HSI高速内部时钟,HSE高速外部时钟，PLL锁向环时钟

step1、先在引脚配置中打开RCC
在这里插入图片描述
step2、再在时钟配置中打开外部时钟，使能外部时钟，将频率调大些
在这里插入图片描述

（三）引脚GPIO配置

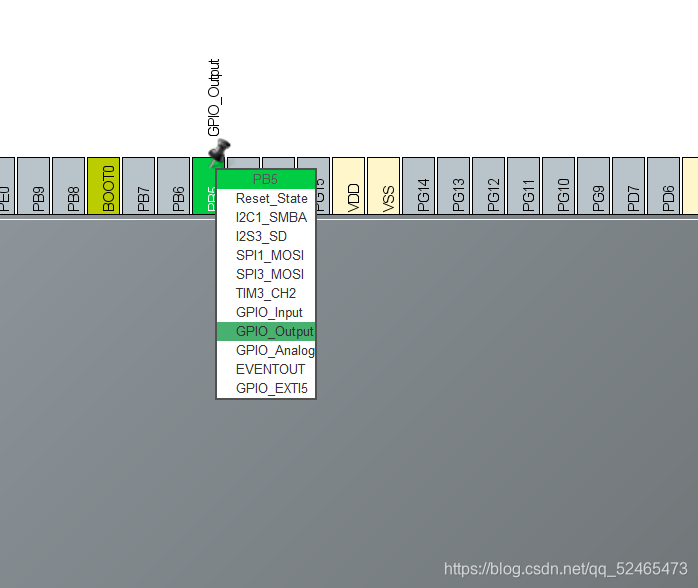

根据原理图将PB5引脚设置为输出模式
在这里插入图片描述

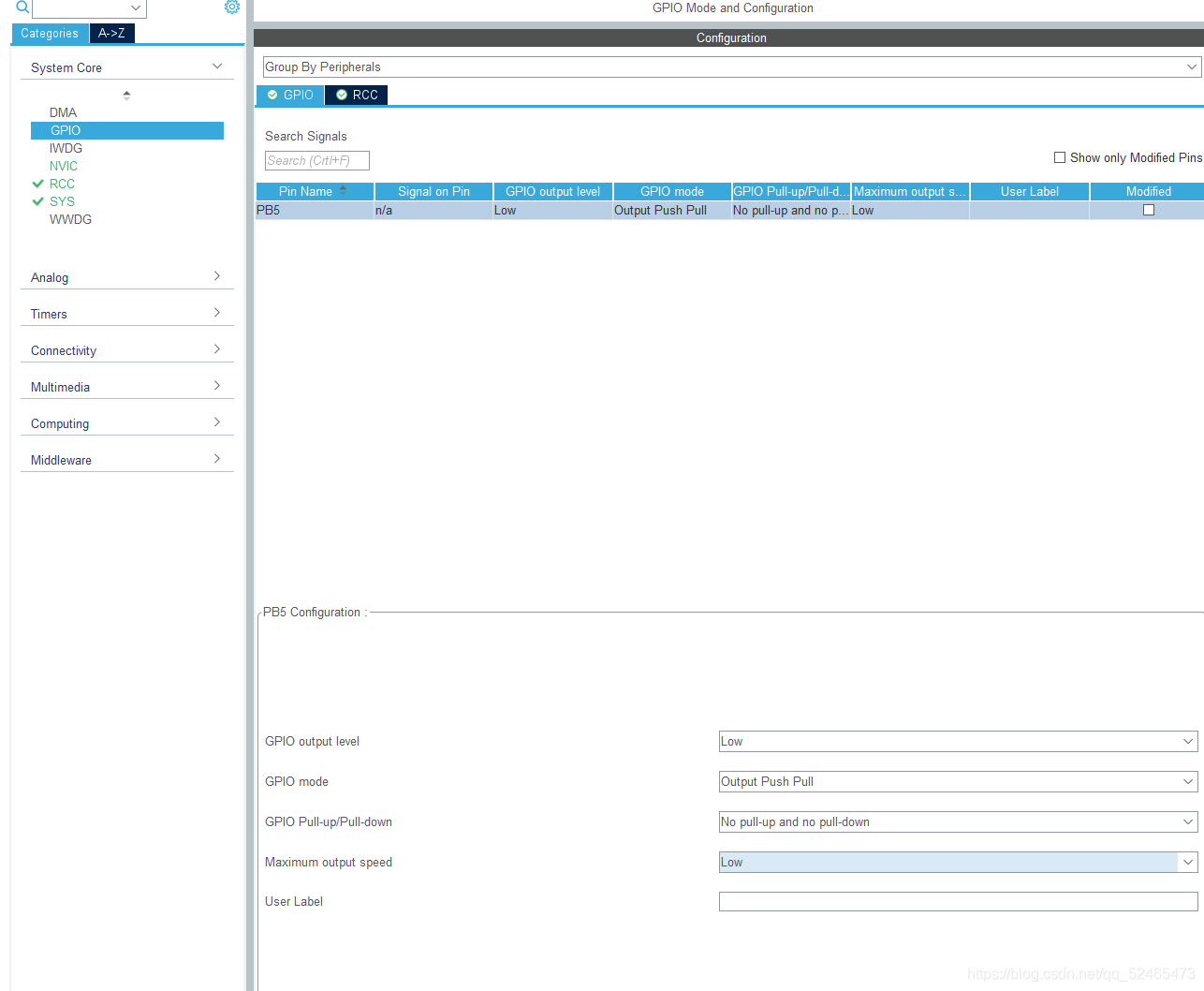

这里初始状态可以设为低电位，其他的GPIO参数可以根据以后更多的需求来更改
在这里插入图片描述
全部设置好之后就可以生成代码去工程
