本文详细介绍了基于STM32的0.96寸OLED显示屏显示数据的方法，包括SPI协议原理、汉字点阵字库的获取和OLED屏显原理。通过SPI协议与OLED屏幕交互，使用PCtoLCD工具获取汉字点阵，修改STM32工程中的点阵数据实现汉字显示。最后展示了实际效果和电路连接注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、SPI协议

1、SPI介绍

是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速、全双工的，同步的通信总线。并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。它被广泛地使用在 ADC、 LCD 等设备与 MCU 间，要求通讯速率较高的场合。

2、SPI原理

SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。

MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；
MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；
SCLK – Serial Clock，时钟信号，由主设备产生；
CS – Chip Select，从设备使能信号，由主设备控制。
其中，CS是从芯片是否被主芯片选中的控制信号，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），主芯片对此从芯片的操作才有效。这就使在同一条总线上连接多个SPI设备成为可能。

3、SPI物理层

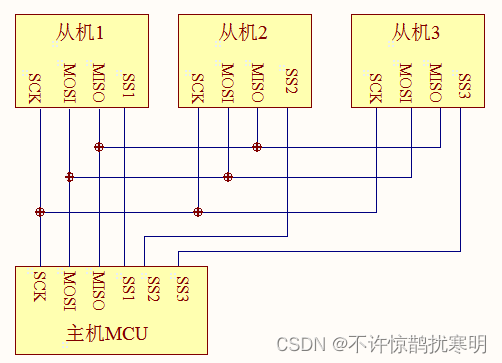

常见SPI通信系统

上图是常见的 SPI 通讯系统

> SPI 通讯使用 3 条总线及片选线， 3 条总线分别为 SCK、 MOSI、 MISO，片选线为SS，它们的作用如下：
> (1) NSS(Slave Select)：当有多个 SPI从设备与 SPI主机相连时，设备的其它信号线 SCK、 MOSI及 MISO同时并联到相同的SPI总线上，而每个从设备都有独立的这一条NSS 信号线，独占主机的一个引脚。 I2C协议中通过设备地址来寻址、选中总线上的某个设备并与其进行通讯；而 SPI 协议中没有设备地址，它使用 NSS信号线来寻址，当主机要选择从设备时，把该从设备的 NSS 信号线设置为低电平，该从设备即被选中，即片选有效，接着主机开始与被选中的从设备进行SPI通讯。所以 SPI通讯以NSS 线置低电平为开始信号，以 NSS 线被拉高作为结束信号。
> (2) SCK(Serial Clock)： 时钟信号线，用于通讯数据同步。它由通讯主机产生，决定了通讯的速率，不同的设备支持的最高时钟频率不一样。
> (3) MOSI(Master Output， Slave Input)：主设备输出/从设备输入引脚。主机的数据从这条信号线输出，从机由这条信号线读入主机发送的数据，即这条线上数据的方向为主机到从机。
> (4)
