一.介绍

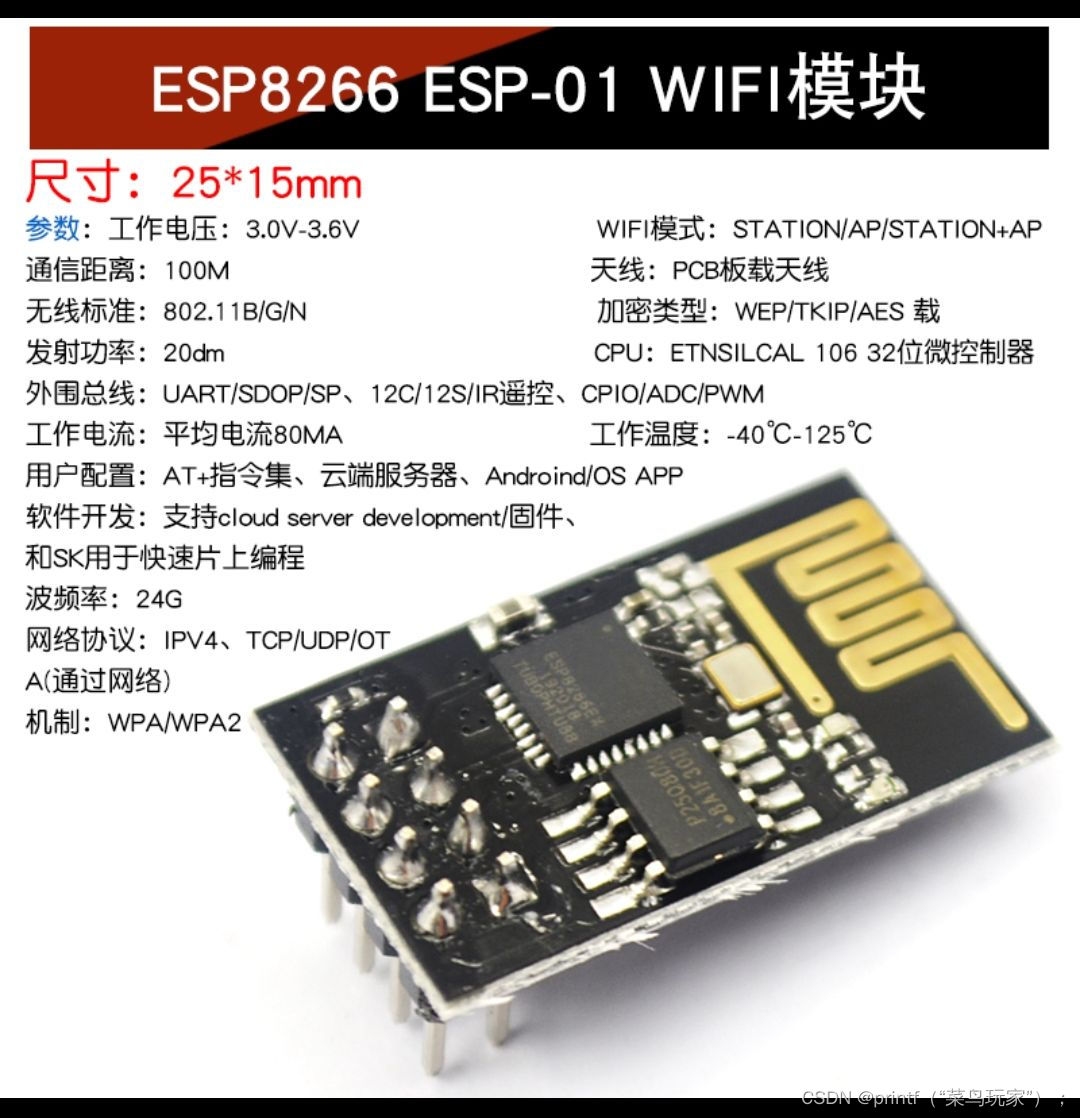

进入主题，下图正是购买的esp8266模块请添加图片描述

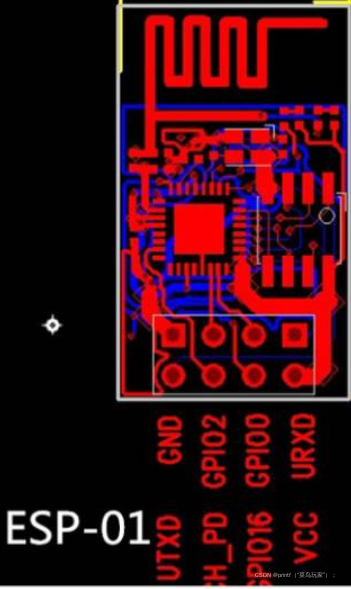

对于esp01，引脚图如下

在这里插入图片描述

二.刷固件

在使用AT指令时，有时候会无法进入AT模式，也就是在串口发送指令，无应答。除了检查引脚和TTL模块是否接错，还可能是需要刷固件，在接线时要注意TTL要与ESP8266共地，可以用面包板拓展出来一个GND

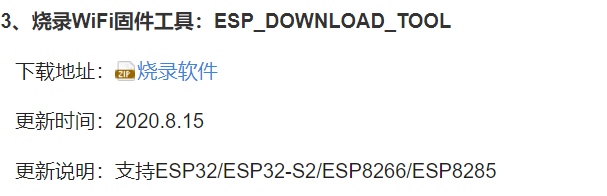

1.在安信可官网下载刷固件工具
安信可官网
在这里插入图片描述

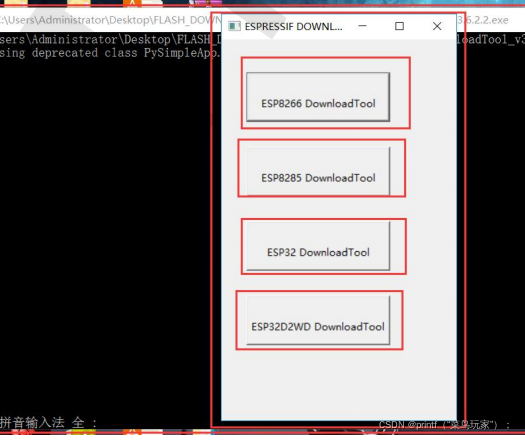

2.选择8266系列

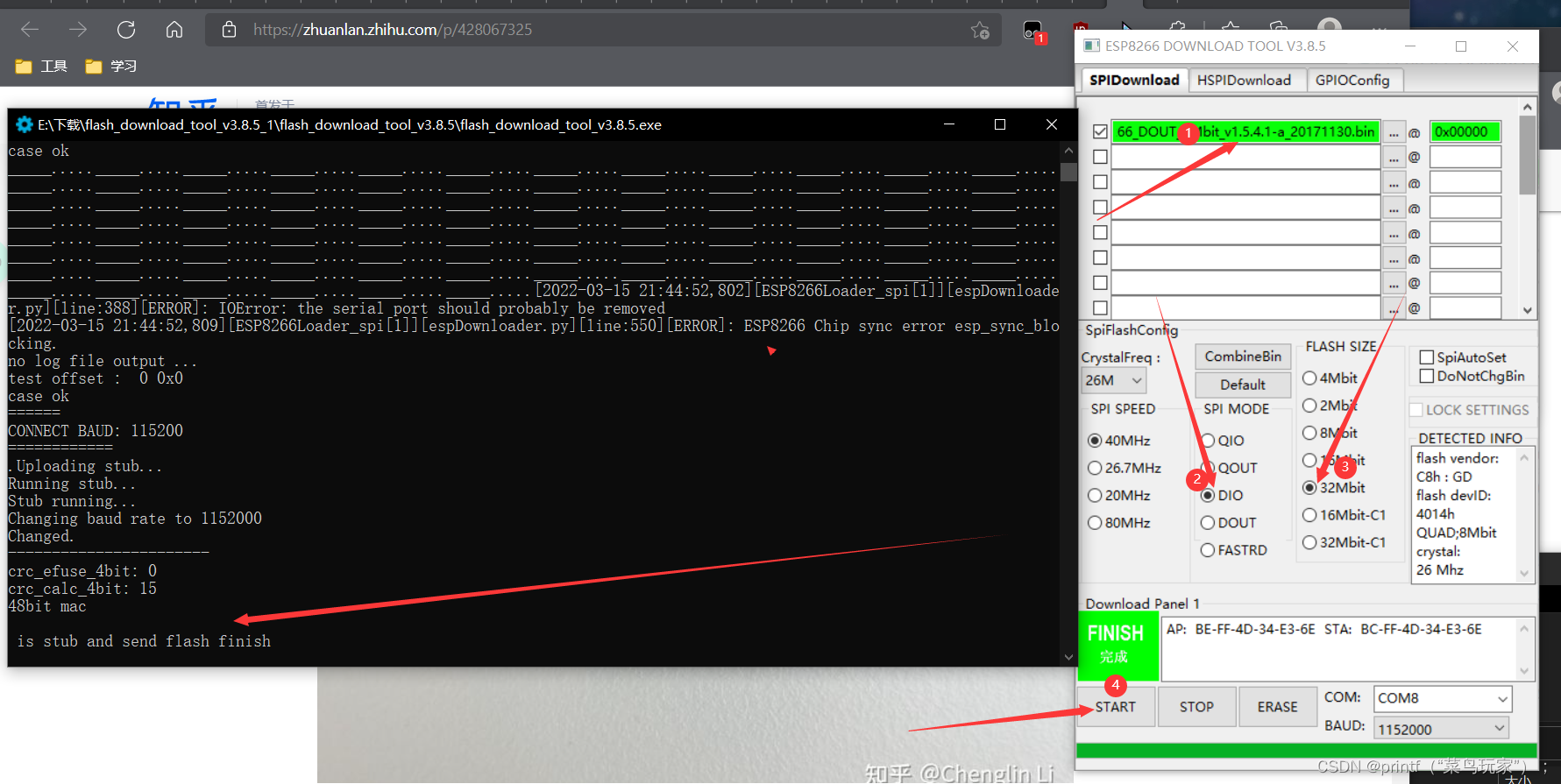

3.
提示框中出现这样代表固件下载完成。

三.AT指令

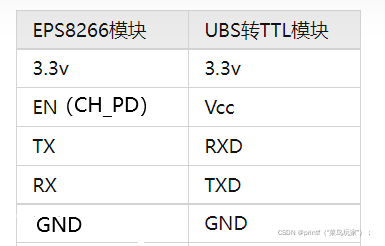

ESP8266与TTL连接图如下（一定要连接正确，别问为什么）
在这里插入图片描述

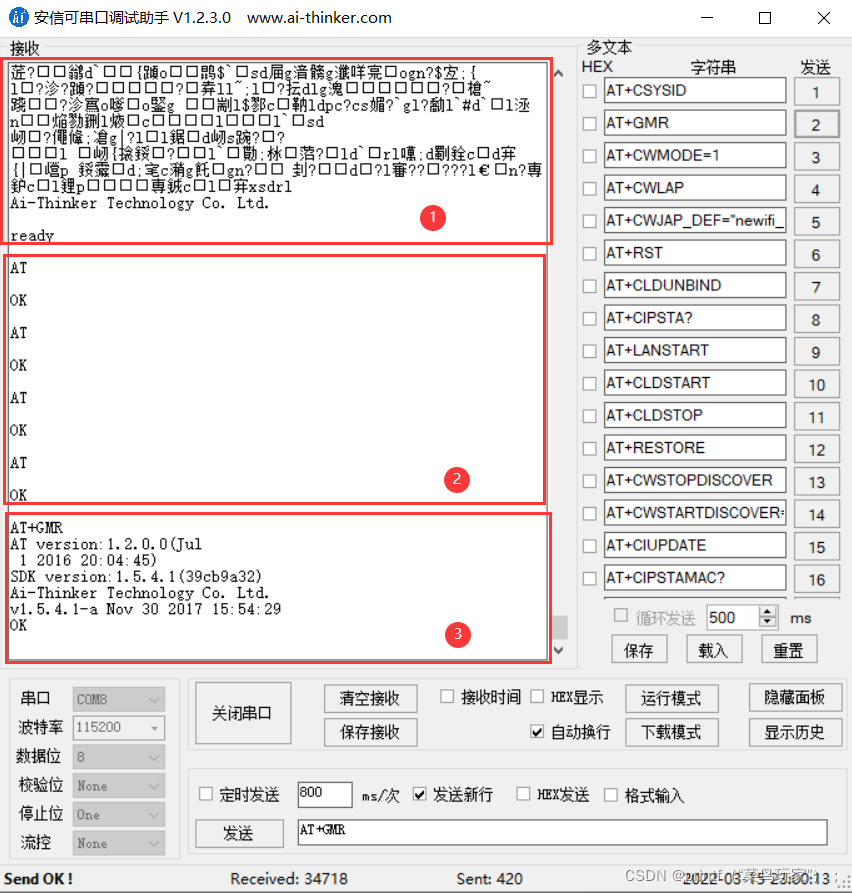

在波特率为115200的情况下，向串口发送AT，会出现一段乱码，最后一行出现ready，表示模块已经进入AT模式
在这里插入图片描述
这位博主的AT指令集很详细，我就不赘述了AT指令
下面介绍三种工作方式

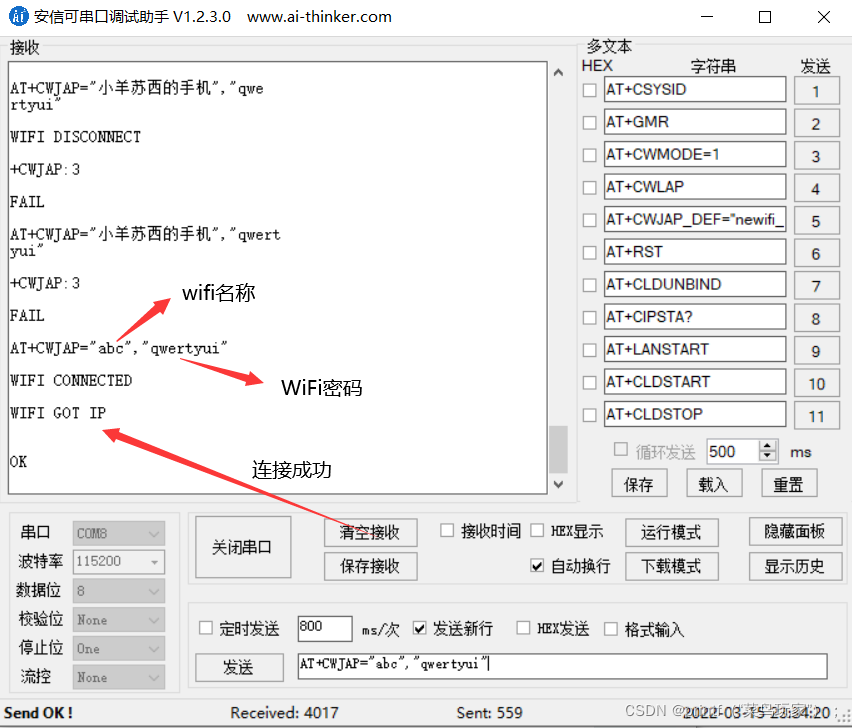

1.sta模式（即模块作为客户端，可以连接其他局域网）
向串口发送以下指令
1.AT+CWMODE=1
2.AT+CWJAP=“newifi_F8A0”,“anxinke123”
注意WiFi名称必须为10字节，否则连接不上在这里插入图片描述
2.AP模式（WiFi模块作为服务端，相当于一个热点）
1.AT+CWMODE=2
2.AT+CWSAP=“esp8266”,“12345678”,11,3
请添加图片描述

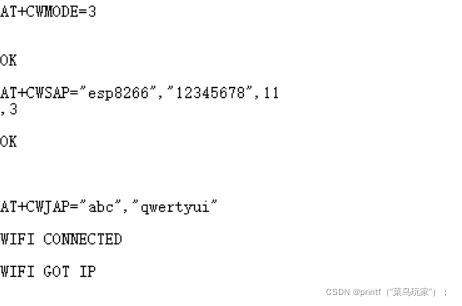

3.AP+sta模式
1. AT+CWMODE=3
2.AT+CWSAP=“esp8266”,“12345678”,11,3
3.AT+CWJAP=“abc”,“qwertyui”
在这里插入图片描述
esp8266同时支持配网，但是由于模块无法连接5G路由器，所以不做演示。

四.单片机驱动模块获取天气

在得到天气之前，首先要连接热点，然后连接TCP，再向网址提出请求，具体过程在C文件里面，下面的代码是自己根据顺序写的，大家也可以自己编写。

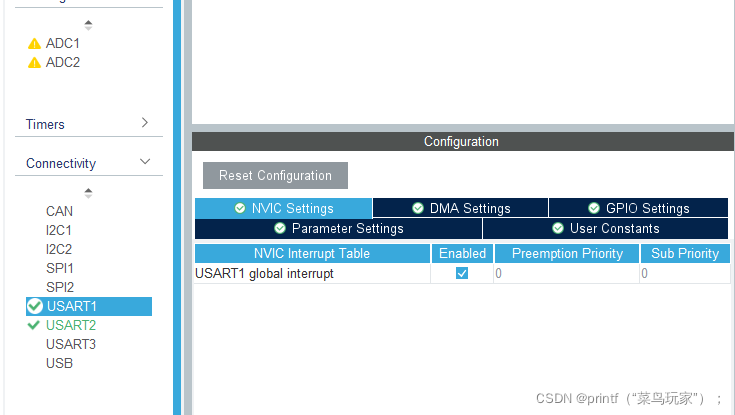

1.首先是cubemx的配置

在这里插入图片描述
这里打开两个串口，一个开启中断，开启中断的串口与ESP8266通信，另一个串口用作数据监视。注意单片机与ESP8266的连接方法请添加图片描述

2.代码层

首先大家按照这位博主的方法在心知天气网进行注册
完成之后，将

GET https://api.seniverse.com/v3/weather/now.json?key=私钥&location=城市&language=zh-Hans&unit=c

这里的私钥，城市替换进去
CUBEMX生成代码后，在
在这里插入图片描述
添加中断开启函数，在main函数下方添加回调函数(我这里使用串口1与ESP8266通信，串口２检测数据)

 //ES8266驱动串口接收中断处理函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	//uint8_t res;
	if(huart->Instance == USART1)	// 判断是由哪个串口触发的中断
	{
	//	HAL_UART_Receive(&huart1, usart1_rxone, 1, 0xffff);
		//将接收到的数据放入接收usart1接收数组
		usart1_rxbuf[usart1_rxcounter] =usart1_rxone[0];
		usart1_rxcounter++;	//接收数量＋1

		//重新使能串口1接收中断
		HAL_UART_Receive_IT(&huart1,usart1_rxone,1);
	}
}

下面是驱动函数

#include "esp8266.h"
#include "stdio.h"
#include "stdint.h"



uint8_t usart1_txbuf[256];
uint8_t usart1_rxbuf[512];
uint8_t usart1_rxone[1];
uint8_t usart1_rxcounter;


//查找字符串1中是否包含字符串2
uint8_t Find_Str(char* str1,char* str2)
{
	if(strstr(str1,str2)==0)//str只能返回字符串
	{
		return 0;           //不包含返回0
	}
	else return 1;   //包含返回1
}

uint8_t ESP8266_Check(void)
{
	HAL_UART_Transmit(&huart1,(uint8_t*)"AT\r\n", strlen("AT\r\n"), 100);
	if(Find_Str((char* )usart1_rxbuf,"OK"))
	{
		return 1;
	}
	else return 0;
}

void ESP8266_WIFI_Connect(char* ssid,char* pswd)
{
	HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CWMODE=1\r\n", strlen("AT+CWMODE=1\r\n"), 0xffff);
	sprintf((char*)usart1_txbuf,"AT+CWJAP=\"%s\",\"%s\"\r\n",ssid,pswd);
	HAL_UART_Transmit(&huart1,(uint8_t*)usart1_txbuf, strlen((char*)usart1_txbuf), 0xffff);
	HAL_Delay(1000);
  if(Find_Str((char* )usart1_rxbuf,"CONNECT"))
	{
		printf("WIFI OK");
	}
	else printf("WIFI NO");
}

void ESP8266_Weather_Get(char* MODE,char* IP,uint16_t PORT)
{
	sprintf((char*)usart1_txbuf,"AT+CIPSTART=\"%s\",\"%s\",%d\r\n",MODE,IP,PORT);
	HAL_UART_Transmit(&huart1,(uint8_t*)usart1_txbuf, strlen((char*)usart1_txbuf), 0xffff);
	if(Find_Str((char* )usart1_rxbuf,"CONNECT"))
	{
		printf("TCP OK");
	}
	else printf("TCP NO");

	HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPMODE=1\r\n", strlen("AT+CIPMODE=1\r\n"), 0xffff);
	HAL_Delay(1000);
	HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPSEND\r\n", strlen("AT+CIPSEND\r\n"), 0xffff);
	HAL_Delay(1000);
	HAL_UART_Transmit(&huart1,(uint8_t*)"GET https://api.seniverse.com/v3/weather/now.json?key=SmDRsPvn-1fxNz97x&location=beijing&language=zh-Hans&unit=c\r\n", strlen("GET https://api.seniverse.com/v3/weather/now.json?key=SmDRsPvn-1fxNz97x&location=beijing&language=zh-Hans&unit=c\r\n"), 0xffff);
	HAL_Delay(1000);
	HAL_UART_Transmit(&huart1,(uint8_t*)"+++", strlen("+++"), 0xffff);
}


/*

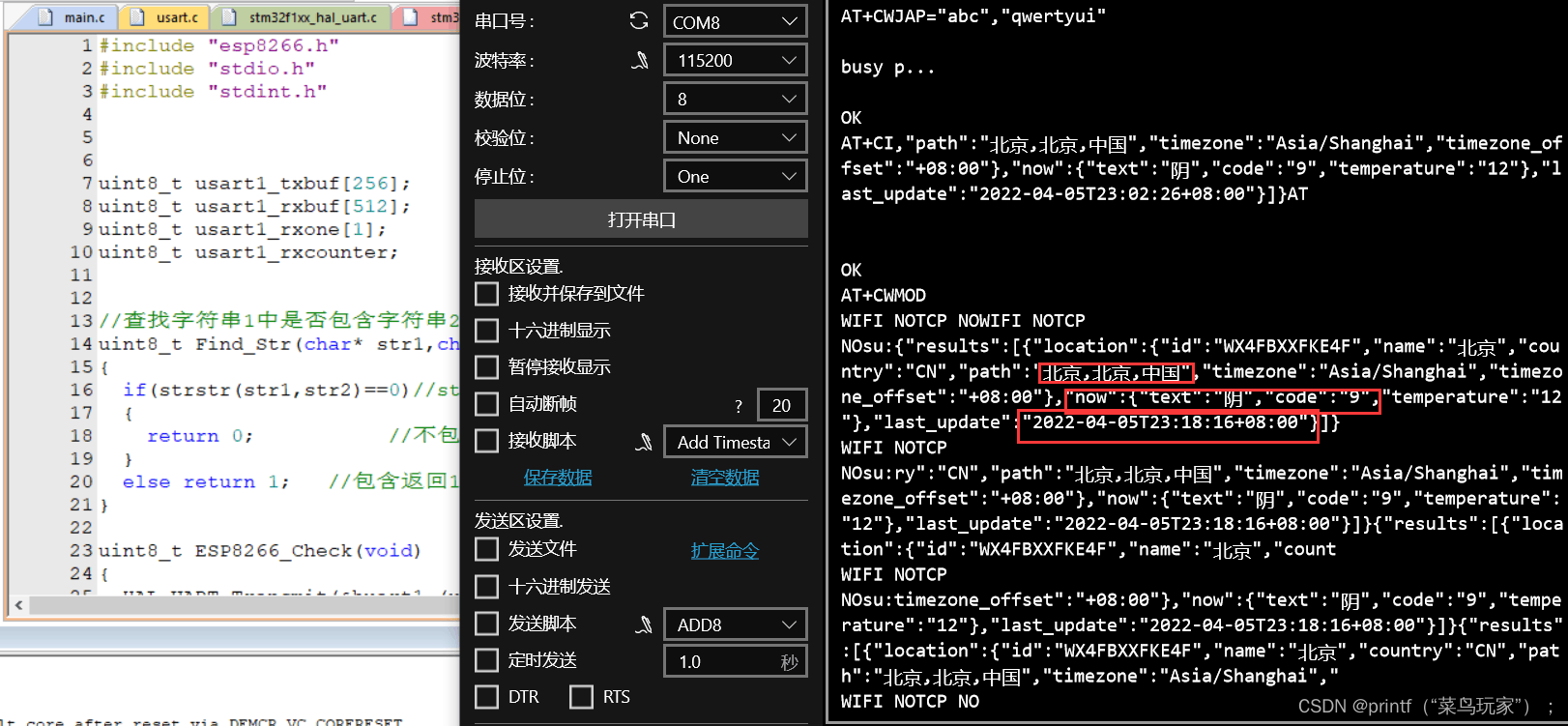

得到天气的顺序
    HAL_UART_Transmit(&huart1,(uint8_t*)"AT\r\n", strlen("AT\r\n"), 100);
	  HAL_Delay(1000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CWMODE=1\r\n", strlen("AT+CWMODE=1\r\n"), 0xffff);
		HAL_Delay(1000);
    HAL_UART_Transmit(&huart1,(uint8_t*)"AT+RST\r\n", strlen("AT+RST\r\n"), 0xffff);
		HAL_Delay(3000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPMUX=0\r\n", strlen("AT+CIPMUX=0\r\n"), 0xffff);
		HAL_Delay(1000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CWJAP=“abc”,qwertyui\r\n", strlen("AT+CWJAP=“abc”,“qwertyui”\r\n"), 0xffff);
		HAL_Delay(1000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPSTART=\"TCP\",\"api.seniverse.com\",80\r\n", strlen("AT+CIPSTART=\"TCP\",\"api.seniverse.com\",80\r\n"), 0xffff);
		HAL_Delay(300);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPMODE=1\r\n", strlen("AT+CIPMODE=1\r\n"), 0xffff);
		HAL_Delay(1000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"AT+CIPSEND=5\r\n", strlen("AT+CIPSEND=5\r\n"), 0xffff);
		HAL_Delay(1000);
		HAL_UART_Transmit(&huart1,(uint8_t*)"GET https://api.seniverse.com/v3/weather/now.json?key=SmDRsPvn-1fxNz97x&location=beijing&language=zh-Hans&unit=c\r\n", strlen("GET https://api.seniverse.com/v3/weather/now.json?key=SmDRsPvn-1fxNz97x&location=beijing&language=zh-Hans&unit=c\r\n"), 0xffff);
	 HAL_Delay(1000);
	 HAL_UART_Transmit(&huart1,(uint8_t*)"+++", strlen("+++"), 0xffff);
*/

#ifndef __ESP8266_H
#define __ESP8266_H

#include "stm32f1xx_hal.h"
#include "usart.h"
#include <string.h>
#include <stdio.h>


extern uint8_t usart1_txbuf[256];
extern uint8_t usart1_rxbuf[512];
extern uint8_t usart1_rxone[1];
extern uint8_t usart1_rxcounter;

void ESP8266_Weather_Get(char* MODE,char* IP,uint16_t PORT);
void ESP8266_WIFI_Connect(char* ssid,char* pswd);
uint8_t ESP8266_Check(void);
uint8_t Find_Str(char* str1,char* str2);

#endif
