操作系统---图解系统（小林coding）

操作系统—图解系统（小林coding）

硬件结构

1.1 CPU是如何执行程序的

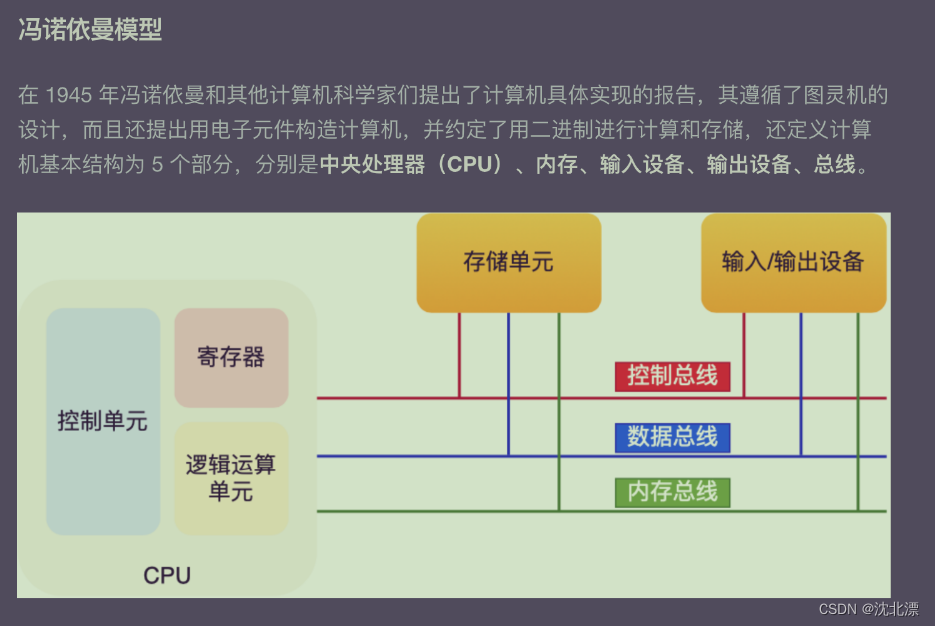

冯诺依曼模型

内存

我们的程序和数据都是存储在内存，存储的区域是线性的。

数据存储的单位是一个二进制单位（bit），即0或1。 最小的存储单位是字节（byte），1字节等于8位。

内存地址从0开始编号，自增排列，最后一个地址为内存总字节数-1，与数组类似，内存读写任何一个数据的速度都是一样的。

中央处理器CPU

常见的CPU有32和64位CPU，这个位数指的是CPU的位宽。32位CPU一次可以处理4字节，64位CPU一次可以处理8字节。

CPU位宽越大，可以计算的数值就越大。

寄存器

CPU中的寄存器主要作用是存储计算时的数据，CPU访问数据时先访问寄存器，再访问内存。

常见的寄存器种类：

• 通用寄存器：存放需要进行运算的数据
• 程序计数器：存储CPU要执行的下一条指令所在的内存地址
• 指令寄存器：存放程序计数器指向的指令

总线

总线用于CPU 和内存以及其它设备之间的通信。

• 地址总线：用于指定CPU将要操作的内存地址
• 数据总线：用于读写内存的数据
• 控制总线：用于接收和发送信号

CPU读写内存时，一般经过两个总线：首先通过地址总线来指定内存的地址，再通过数据总线来传输数据。

输入输出设备

输入设备向计算机输入数据，计算机通过计算后，把数据输出给输出设备。

---

线路位宽与CPU位宽

数据通过操作电压，低电压0，高电压1，进而实现通过线路传输。

一位一位传输的方式为串行，下一个bit必须等待上一个bit传输完成才能进行传输。与之相对的并行传输即一次传输多个bit，需要增加线路位宽。

为了避免低效率的串行传输的方式，线路的位宽最好一次就能访问到所有的内存地址。

CPU位宽最好不要小于线路位宽。

如果计算的数额不超过32位数字的情况下，32位和64位CPU之间是没有什么区别的，只有当计算超过32位数字的情况下，64位的优势才能体现出来。

---

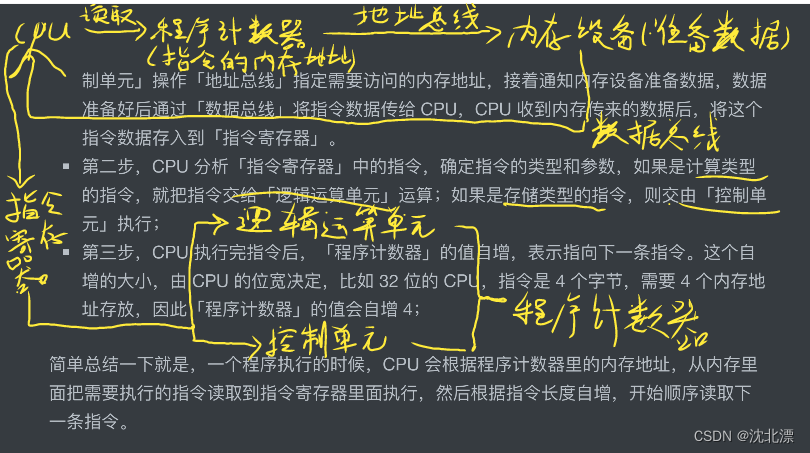

**程序执行流程：**一个程序执行时，CPU会根据程序计数器里的内存地址，从内存里面把需要执行的指令读取到指令寄存器中执行，然后根据指令长度自增，开始顺序读取下一条指令。

**CPU的指令周期：**CPU从程序计数器读取指令、到执行，再到下一条指令，这个过程会会不断循环直到程序执行结束，这个过程就叫做CPU的指令周期。

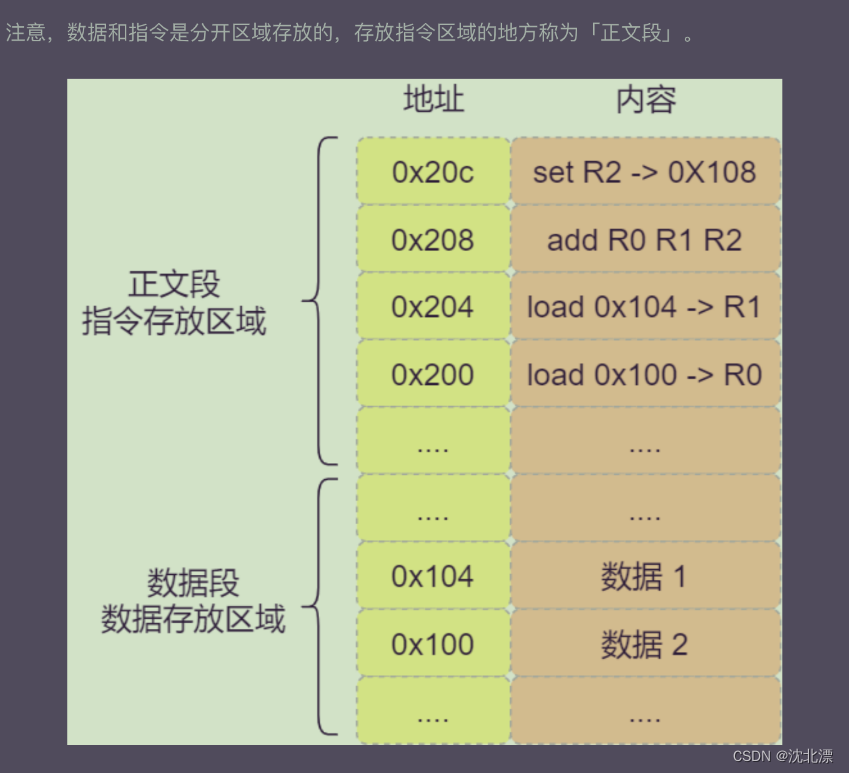

内存中有两个存放指令和数据的区域，分别是正文段和数据段：

**指令的编码：**编译器在编译程序时构造指令的过程。**指令的解码：**CPU执行程序时会解析指令的过程。

---

CPU通常使用流水线的方式来执行指令，分为四个阶段，这四个阶段称为指令周期：

• Fetch（取得指令）：CPU通过程序计数器读取对应内存地址的指令
• Decode（指令译码）：CPU对指令进行解码
• Execute（执行指令）：CPU执行指令
• Store（数据回写）：CPU将计算结果存回寄存器或将寄存器的值存入内存

---

指令从功能角度划分为5大类：

• 数据传输类型指令
• 运算类型指令
• 跳转型指令
• 信号类型指令
• 闲置类型指令

---

指令的执行速度

CPU的硬件参数GHz指的是时钟频率为1G，代表着1秒就会产生1G次数的脉冲信号，每一次脉冲信号高低电平的转换就是一个周期，称为时钟周期。

程序的CPU执行时间 = CPU时钟周期数 x 时钟周期时间 = 指令数 x CPI x 时钟周期时间

• 时钟周期时间就是CPU主频，1/1G
• CPU时钟周期数 = 指令数 x 每条指令的平均时钟周期数（CPI）

---

64位CPU相比于32位CPU的优势：

• 64位CPU可以一次计算超过32位的数字，而32位CPU如果要计算超过32位的数字，要分多步骤进行计算，效率不高，但是大部分应用程序很少会计算大数字。所以，只有计算大数字时，64位CPU的优势才能体现出来，否则和32位CPU的计算性能相差不大。
• 64位CPU可以寻址更大的内存空间为2^64，32位CPU的最大寻址地址是4G。

64位和32位软件，这里面的位指的是指令的位宽：

• 如果32位指令在64位的机器上执行，需要一套兼容机制，就可以运行。但64位的指令在32位的机器上执行就会比较困难，因为32位的寄存器存不下64位的指令。
• 操作系统也是一种程序，常见的32位和64位操作系统指的是操作系统中指令的位数，比如64位操作系统就不能装在32位机器上。

硬件的32和64位指的是CPU的位宽，软件的32和64位指的是指令的位宽。

---

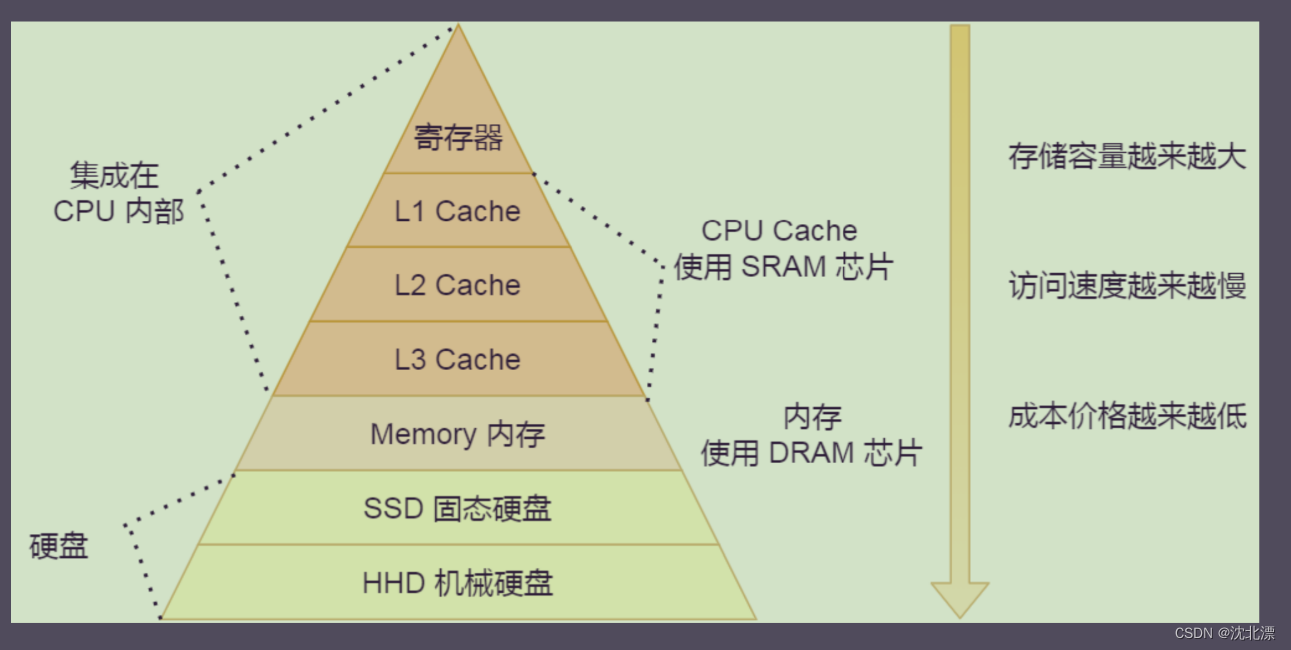

1.2 存储器金字塔

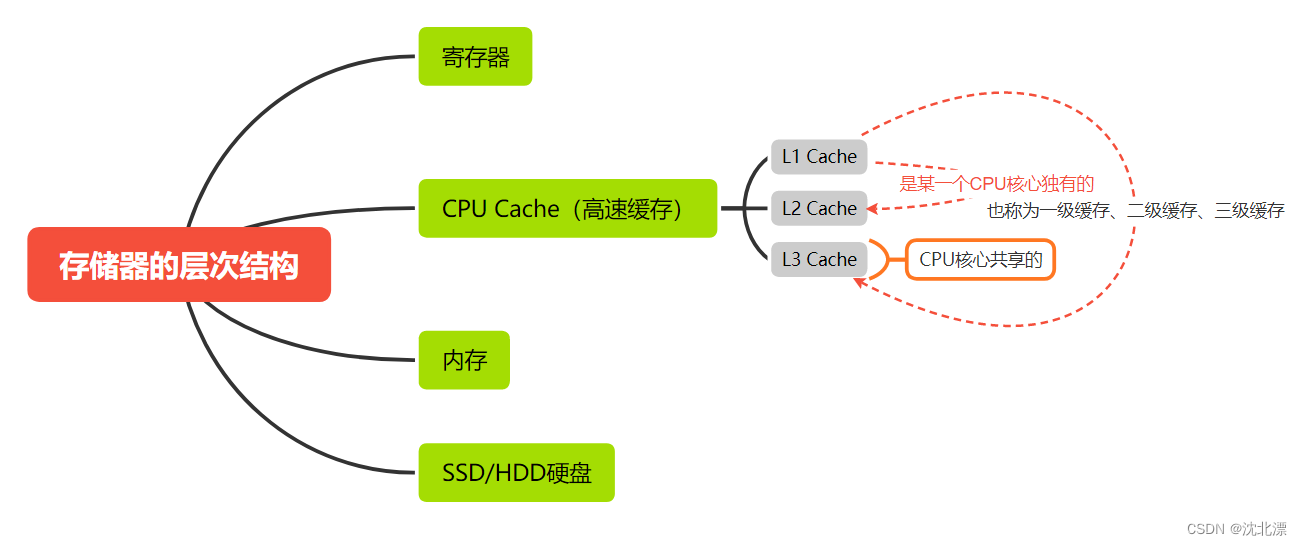

存储器的层次结构：

• **寄存器：**最靠近CPU的控制单元和逻辑计算单元的存储器。速度最快，价格最贵。32位CPU中大多数寄存器可以存储4个字节，64位CPU中大多数寄存器可以存储8个字节。

• CPU Cache：使用一种SRAM（静态随机存储器）的芯片，有电数据则存在，断电数据就会丢失。


  • L1高速缓存：访问速度几乎与内存器一样快，通常只需要2-4个时钟周期；指令和数据在L1是分开存放的，L1缓存通常分为指令缓存与数据缓存。
  • L2高速缓存：位置比L1高速缓存远，大小比L1大，访问速度更慢，通常为10-20个时钟周期。
  • L3高速缓存：通常是多个CPU核心共用的，位置比L2高速缓存还要远，大小更大，访问速度更慢，通常为20-60个时钟周期。

• 内存：内存所使用的DRAM（动态随机存取存储器）芯片；相比于SRAM，DRAM的密度更高，功耗更低，容量更大，造价更便宜。访问速度为200-300个时钟周期。

• SSD/HDD硬盘：SSD就是固体硬盘，断电后数据依然存在，访问速度比内存慢10-1000倍。HDD是机械硬盘，通过物理读写的方式来访问数据，访问速度比内存慢10w倍。

每个存储器之和相邻的一层存储器打交道，并且存储设备为了追求更快的速度，所需的材料成本必然也越高，因此，CPU内部的寄存器、L1、L2、L3 Cache只好使用较小的容量，而内存、硬盘则可使用较大的容量，这就是我们所说的存储器层次结构。

---

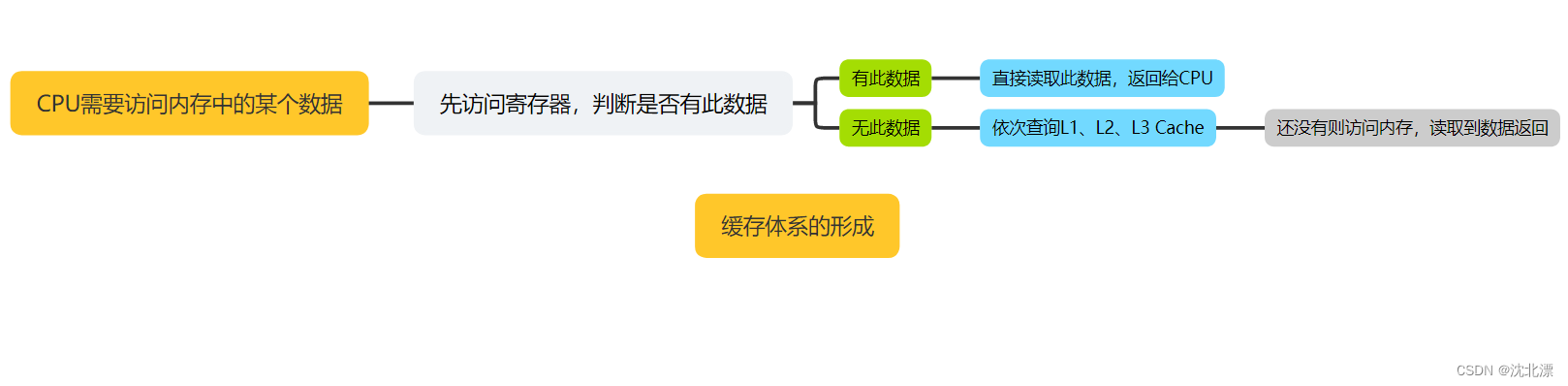

缓存体系：

不同的存储器之间性能差距很大，构造存储器分级很有意义，分级的目的是要构造缓存体系。

---

1.3如何写出让CPU跑得更快的代码

在之前的学习中，我们知道了为了弥补CPU和内存之间的性能差异，就在CPU和内存之间引入了CPU Cache，它通常分为大小不等的三级缓存即L1、L2、L3 Cache。而在L1 Cache中，数据和指令是分开缓存的，即数据缓存和指令缓存。

程序在执行时，会先将内存中的数据加载到共享的L3 Cache中，再加载到每个CPU核心独有的L2 Cache，最后进入到最快的L1 Cache，之后才会被CPU读取。

---

CPU Cache 的数据结构和读取过程

CPU Cache的数据是从内存中读取来的，它是以一小块一小块的方式读取数据的，不是按照单个数组元素来读取数据。在CPU Cache中，这样一小块一小块的数据称之为Cache Line（缓存块）。

CPU读取数据时，无论数据是否放到Cache中，CPU都会先访问Cache，只有当Cache中找不到数据时，才会去访问内存，并把内存中的数据读到Cache中，CPU再从 CPU Cache中读取数据。

内存地址映射到CPU Cache地址有很多种策略，最简单的是直接映射Cache，我们可以通过直接映射来看CPU Cache的数据结构和访问逻辑。它把一个内存的访问地址拆分为组标记、CPU Line索引、偏移量这三种信息，CPU根据这些信息在CPU Cache中找到缓存的数据。对于CPU Cache中的数据结构，则是由索引、有效位、组标记、数据块组成。

---

要想写出让CPU跑得更快的代码就需要写出缓存命中率高的代码，而CPU L1 Cache分为数据缓存和指令缓存，因此需要分别提高它们的缓存命中率：

• 数据缓存方面：我们在遍历数据时，应该按照内存布局的顺序操作，这是因为CPU Cache是根据CPU Cache Line批量操作数据的，所以顺序操作连续内存数据时，性能能够得到明显的提升。
• 指令缓存方面:有规律的条件分支语句能够让CPU的分支预测器发挥作用，进一步提高执行的效率。

对于多核CPU系统，线程可能在不同的CPU核心来回切换，这样各个核心的缓存命中率就会降低，所以想提高缓存命中率，可以考虑把线程绑定到某一个CPU核心。

---

1.4 CPU缓存一致性

首先，我们先来了解CPU Cache的数据写入方式–写直达和写回，然后探索缓存一致性问题，最后了解总线嗅探和MESI协议。

快速回顾一下前面的内容

随着时间的推移，CPU和内存之间的访问性能相差越来越大，所以在CPU内部嵌入了CPU Cache（高速缓存），CPU Cache通常分为L1 Cache、L2 Cache、L13Cache，离CPU越近的级别越高，访问速度更快，容量更小。在多核心的CPU中，每个CPU核心都有自己的L1 Cache、L2 Cache，而L3 Cache是所有核心共享的。

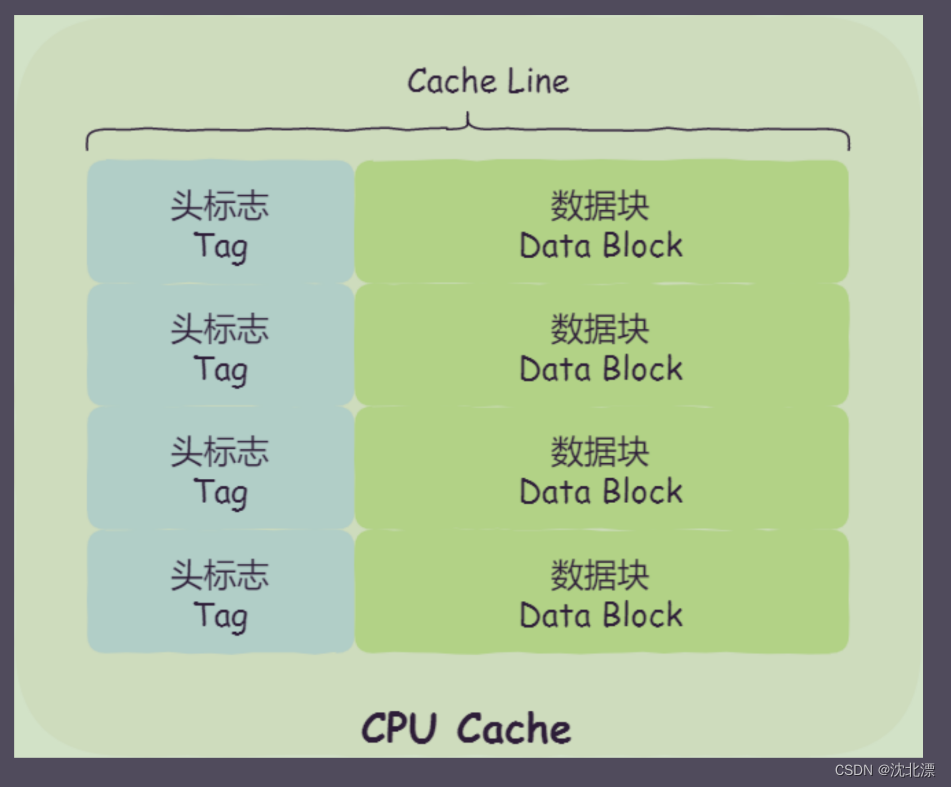

CPU Cache是由很多个Cache Line组成的，CPU Line是CPU从内存读取数据的基本单位，而CPU Line是由各种标志（Tag）和数据块（Data Block）组成。

数据不仅有读操作，还有写操作。那么在数据写入CPU Cache后，内存与Cache中的数据将会不同，所以在这种情况下我们要将Cache和内存中的数据进行同步，但何时进行同步即进行写回，这是一个问题。下满是两种针对数据写回的方法：

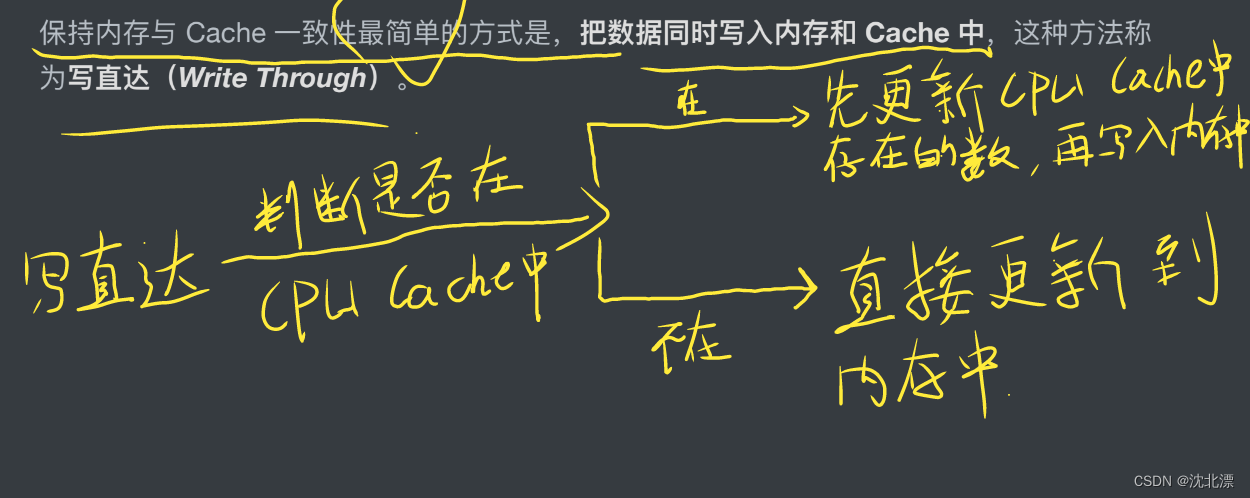

写直达： 把数据同时写入内存和Cache中，这是保持内存和Cache一致性最简单的方式。

在数据写入时都会先进行数据是否在CPU Cache中的判断，再进行写入操作：数据若是已经在Cache中了，则先将数据更新到Cache中，再写入到内存中；数据若是不在Cache中，就直接把数据更新到内存中。

这个方式的写法简单直接，但因为每次都会进行判断所以会花费大量时间影响性能。

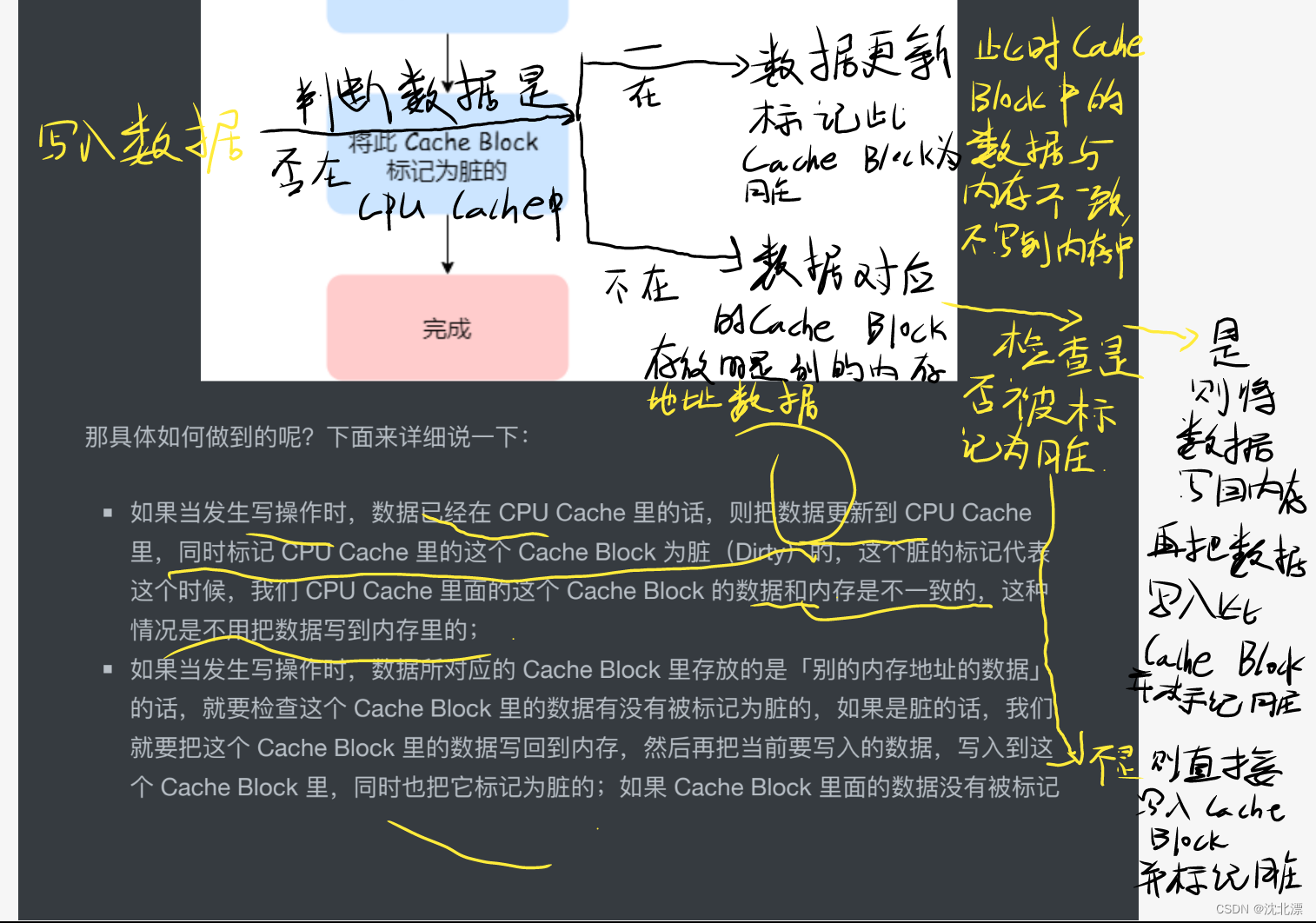

写回： 当发生写操作时，新的数据仅仅被写入Cache Block中，只有当修改过的Cache Block被替换时才需要写到内存中。

减少了数据写回内存的频率，节约了时间，提高了系统性能。

• 发生写操作时，若数据已经在CPU Cache中，则把数据更新到CPU Cache中，同时标记CPU Cache里的这个Cache Block为脏（Dirty）的，这个脏的标记是指在这个时候，我们CPU Cache中的Cache Block的数据和内存是不一致的，这种情况下不用把数据写到内存中。
• 发生写操作时，若数据不在CPU Cache中，则定位数据对应的Cache Block，检查此时这个Cache Block是否被标记为脏的，若是脏的，则将Cache Block中的数据直接写回到内存；若不是脏的，则将当前数据写入到此Cache Block，然后将这个Cache Block标记为脏的。
  • 写回方法在数据写入Cache时，只有在缓存不命中，同时数据对应的Cache中的Cache Block为脏标记的情况下才会将数据写到内存中，在缓存命中的情况下，则写入Cache并标记为脏，不写到内存中。

---

缓存一致性问题

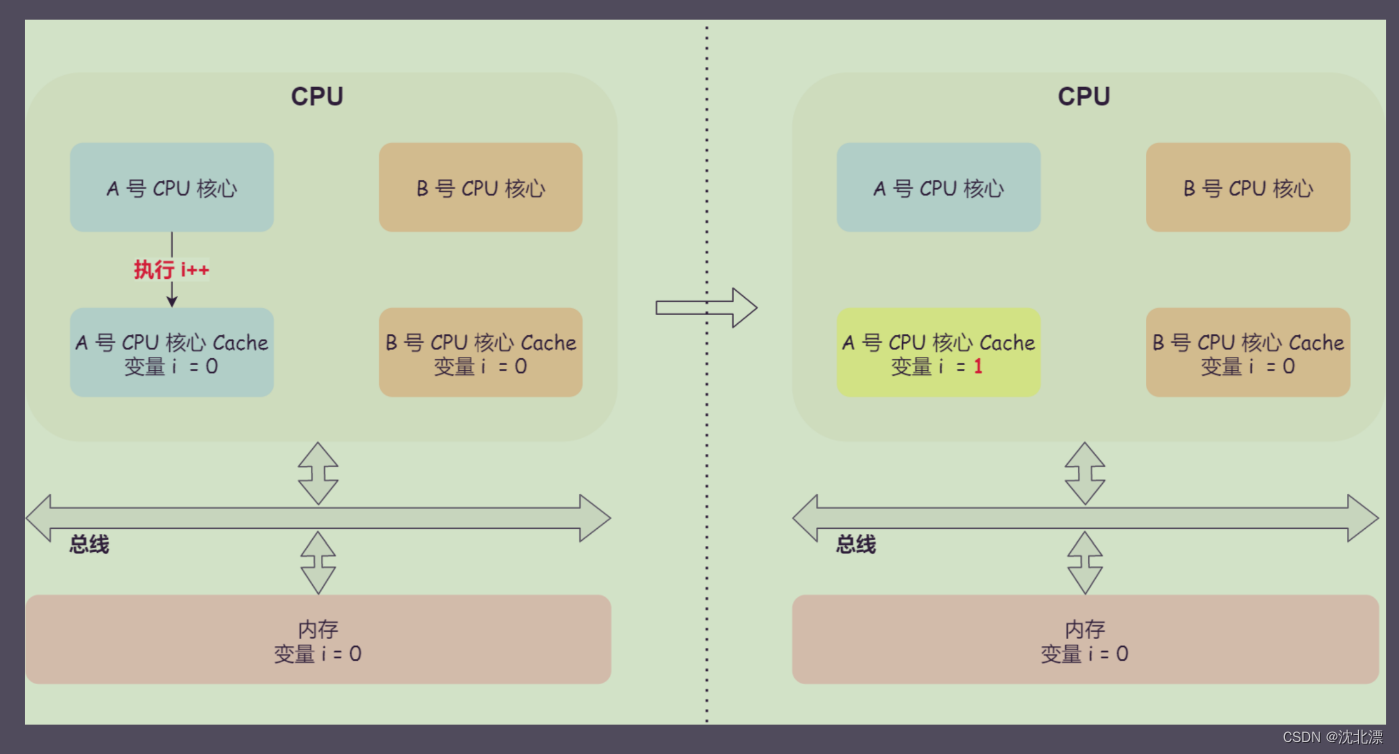

缓存一致性的问题简单的理解就是在多核CPU里，两个核心同时运行两个线程操作同一个数据，第一个核心通过写回执行了改变该数据的操作，把此时改变了的数据值写入到L1/L2 Cache中，然后将其对应的Block标记为脏的。这个时候的数据是没有被同步到内存中的，此时第二个核心尝试从内存中读取该数据（没有被改变的数据），那么读到的数据与预期是不符的，两个核心的缓存不一致，进而会导致其他执行操作的错误，这就是缓存一致性问题。

为了解决缓存一致性问题，我们需要通过一种机制来同步不同核心里面的缓存数据，而要实现这一机制则需要满足这两个条件：写传播和事务的串形化。

写传播： 某个CPU里的Cache数据更新时，必须要传播到其他核心的Cache。

事务的串形化： 某个CPU核心里对数据的操作顺序必须在其他CPU核心看起来顺序是一样的。即假设一个含有4个核心的CPU，这4个核心都操作一个变量，那么当某一个核心对数据进行了更改，其他核心读取到的操作顺序是一样的。A核心对一个变量进行了加操作，同时B核心对这个变量进行了减操作，那么剩余的C、D核心通过写传播收到的数据更改操作顺序不一致，C是先加后减，D是先减后加，那么各个Cache中的数据值是不一致的，把C、D收到数据操作顺序变为一致的过程就是事务的串形化。

• 为了实现事务的串形化则要做到这两点

  • CPU核心对于Cache中数据的操作，需要同步给其他CPU核心
  • 要引入**“锁”**的概念，如果两个CPU核心里有相同数据的Cache，那么对于这个Cache数据的更新，只有拿到了“锁”才能进行相应的数据更新。

• 写传播的原则就是当某个CPU核心更新了Cache中的数据，要把该事件广播通知到其他核心。最常见的实现方式就是总线嗅探。

  总线嗅探很简单，CPU需要时刻监听总线上的一切活动，但是不管别的核心的Cache是否缓存相同的数据都需要发出一个广播事件，这也会加重总线的负载。

  需要注意的是，总线嗅探只是保证了某个CPU核心的Cache更新数据这个事件能被其他CPU核心知道，但并不能保证事务的串形化。

MESI协议

MESI协议基于总线嗅探机制实现了事务串形化，也用状态机制降低了总线带宽压力，实现了CPU缓存一致性。

M：Modified 已修改 即脏标记，代表该Cache Block上的数据已经被更新过，但还没有写到内存中。

I: Invalidated 已失效 表示这个Cache Block里的数据已经失效，不可以读取该状态的数据。

E: Exclusive 独占 该状态下数据只存储在一个CPU核心的Cache中，其他CPU核心的Cache没有该数据。向独占的Cache写入数据不需要通知其他CPU核心，自由写入，不存在缓存一致性问题。

S: Shared 共享 该状态表示该数据在多个CPU核心的Cache中都存在，当我们在进行数据更新时不能直接进行修改，要先对其他CPU核心进行广播一个请求，要求先把其他核心的Cache中对应的Cache Line标记为无效状态再进行数据的更新。

处于已修改或独占状态的Cache Line 修改更新数据不需要发送广播给其他CPU核心。

整个MESI的状态可以用一个有限状态机来表示它的状态流转。MESI是已修改、独占、共享、已实现这四个状态的英文缩写组合，整个MESI状态的变更是根据本地CPU核心的请求，或者来自其他CPU核心通过总线传输过来的请求，从而构造一个流动的状态机。

---
