VRRP的基本配置



VRRP 虚拟路由器冗余协议: 是一种容错协议,通过把几台路由
设备联合起来组成一台虚拟的路由设备,并通过一定的机制来保
证当主机的下一跳设备出现故障时,可以及时的把业务切换到其
他的设备。
同一个vrrp组中可以有多个虚拟IP地址,但不同的vrrp组的虚拟
IP地址不能相同。
一个vrrp组中优先级最高的那个vrrp路由器,承担主用路由器。
抢占模式,如果备用路由器设置的优先级比主用高,备用路由器
会成为主用路由器。
vrrp目前包含VRRPv2和VRRPv3前者适用于ip4后者适用于ip6,IP4
虚拟路由器ID取值范围1~255
优先级取值范围0~255 0表示停止参与VRRP组。华为路由器接口
默认的优先级为100
如果接口优先级相等,则会继续比接口的IP地址,IP地址最高的
会成为主用路由器。

(1)案例背景与要求

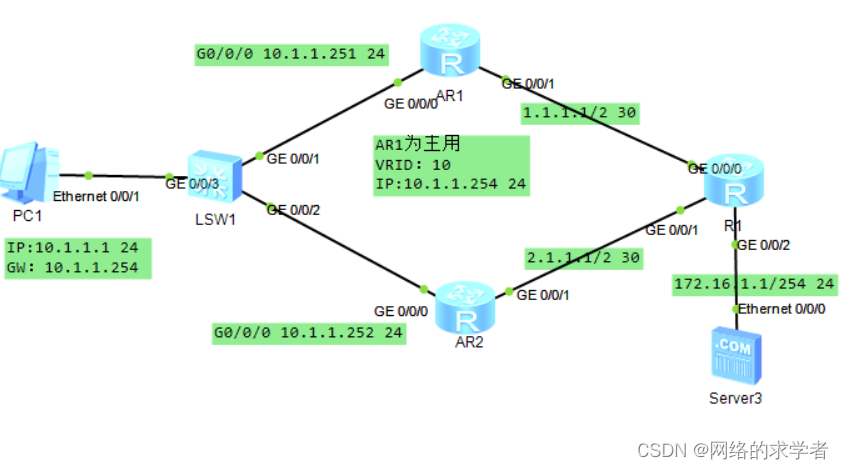

在所示的网络拓扑中,路由器R1和R2是两台连接服务器的网关路由器。

企业网要求管理员使用VRRP实现路由器R1和R2的备份,提高服务器的可靠性。并且配置VRRP的认证,使具有相同认证配置的设备之间能够进行VRRP协商。

(2)案例配置过程

<Huawei>undo t m
[Huawei]sysname R1
[R1]int gig0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.1.251 24
[R1-GigabitEthernet0/0/0]int gig0/0/1
[R1-GigabitEthernet0/0/1]ip add 1.1.1.1 30
[R1]ip route-static 172.16.1.0 24 1.1.1.2<
