Linux内核中的Device Mapper机制

       dm即是Device Mapper，本文主要结合具体代码对Linux 内核中的Device Mapper映射机制进行了分析。Device mapper 是 Linux 2.6 内核中提供的一种从逻辑设备到物理设备的映射框架机制，在该机制下，用户可以很方便的根据自己的需要制定实现存储资源的管理策略，当前比较流行的 Linux 下的逻辑卷管理器如 LVM2（Linux Volume Manager 2 version)、EVMS(Enterprise Volume ManagementSystem、dmraid(Device Mapper Raid Tool)等都是基于该机制实现的。因为dm-crypt是基于dm框架的，理解该机制是进一步分析dm-crypt的基础。为了更好的理解dm机制，本文也涉及了Linux中IO的一些实现。

Device Mapper

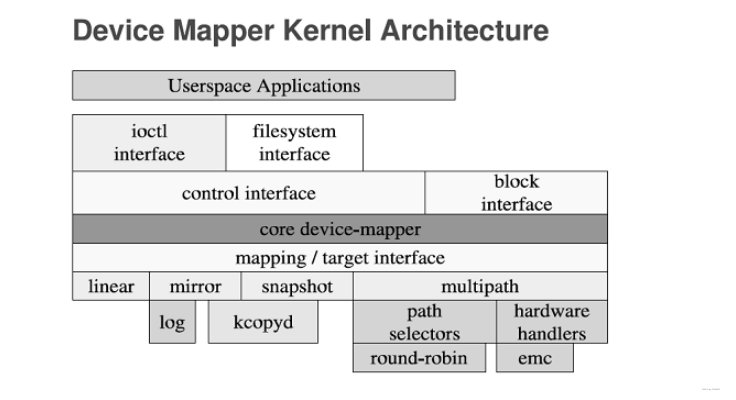

       Device Mapper 是 Linux2.6 内核中支持逻辑卷管理的通用设备映射机制，它为实现用于存储资源管理的块设备驱动提供了一个高度模块化的内核架构，如下图：

       在内核中它通过一个一个模块化的 target driver 插件实现对 IO 请求的过滤或者重新定向等工作，当前已经实现的 target driver插件包括软 raid、软加密、逻辑卷条带、多路径、镜像、快照等，图中 linear、mirror、snapshot、multipath 表示的就是这些target driver。Device mapper 进一步体现了在 Linux 内核设计中策略和机制分离的原则，将所有与策略相关的工作放到用户空间完成，内核中主要提供完成这些策略所需要的机制。Device mapper 用户空间相关部分主要负责配置具体的策略和控制逻辑，比如逻辑设备和哪些物理设备建立映射，怎么建立这些映射关系等等，而具体过滤和重定向 IO 请求的工作由内核中相关代码完成。因此整个 device mapper 机制由两部分组成–内核空间的 device mapper 驱动、用户空间的device mapper 库以及它提供的 dmsetup 工具。
       下面主要分内核和用户空间两部分进行介绍。

内核部分

       Device mapper 的内核相关代码已经作为 Linux 2.6 内核发布版的一部分集成到内核源码中了，相关代码在内核源码的driver/md/ 目录中，其代码文件可以划分为实现 device mapper 内核中基本架构的文件和实现具体映射工作的 target driver 插件文件两部分。文章下面的分析结果主要是基于上述源码文件得到的，由于源码过长，下面只贴出重要代码。

重要概念

       Device mapper 在内核中作为一个块设备驱动被注册的，它包含三个重要的对象概念，mapped device、映射表、target device。Mapped device 是一个逻辑抽象，可以理解成为内核向外提供的逻辑设备，它通过映射表描述的映射关系和 target device 建立映射。从 Mapped device 到一个 target device 的映射表由一个多元组表示，该多元组由表示 mapped device 逻辑的起始地址、范围、和表示在 target device 所在物理设备的地址偏移量以及target 类型等变量组成（这些地址和偏移量都是以磁盘的扇区为单位的，即 512 个字节大小）。Target device 表示的是 mapped device 所映射的物理空间段，对 mapped device 所表示的逻辑设备来说，就是该逻辑设备映射到的一个物理设备。Device mapper 中这三个对象和 target driver 插件一起构成了一个可迭代的设备树。在该树型结构中的顶层根节点是最终作为逻辑设备向外提供的 mapped device，叶子节点是target device 所表示的底层物理设备。最小的设备树由单个 mapped device 和 target device 组成。每个 target device 都是被mapped device 独占的，只能被一个 mapped device 使用。一个 mapped device 可以映射到一个或者多个 target device 上，而一个 mapped device 又可以作为它上层 mapped device的 target device 被使用，该层次在理论上可以在 device mapper 架构下无限迭代下去。

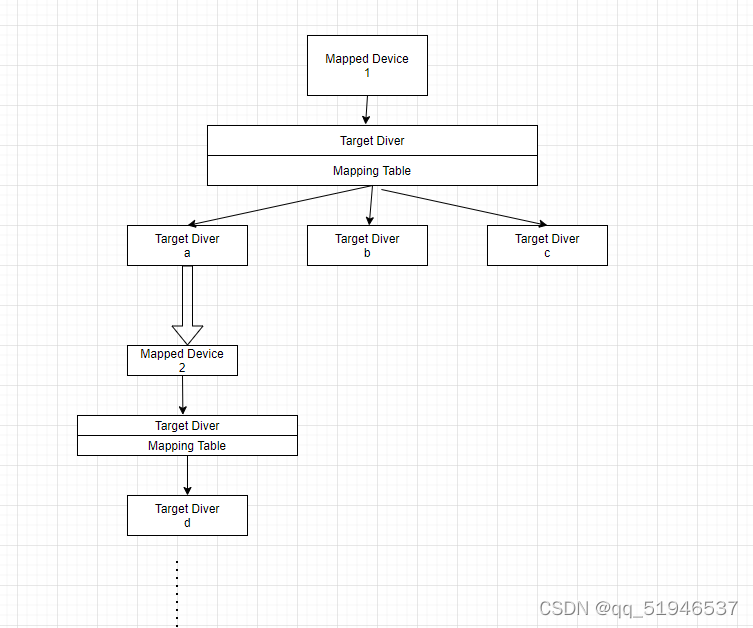

在图中我们可以看到 mapped device1 通过映射表和 a、b、c 三个 target device 建立了映射关系，而 target device a 又是通过 mapped device 2 演化过来，mapped device 2 通过映射表和 target device d 建立映射关系。

我们进一步看一下上述三个对象在代码中的具体实现，dm.c 文件定义的 mapped_device 结构用于表示 mapped device，它主要包括该 mapped device 相关的锁，注册的请求队列和一些内存池以及指向它所对应映射表的指针等域。

struct mapped_dev
