一、终端协同架构

1.1 分层任务调度框架

class TaskOrchestrator:    def __init__(self):        self.node_registry = {}  # 终端节点注册表        self.task_queue = PriorityQueue()            def register_node(self, node_id, specs):        """注册边缘节点资源"""        self.node_registry[node_id] = {            'compute': specs['flops'],            'memory': specs['mem'],            'network': specs['bandwidth']        }        def dispatch_task(self, task):        """动态任务分配算法"""        candidates = self._filter_nodes(task.requirements)        ranked = sorted(candidates,                       key=lambda x: self._score(x, task),                      reverse=True)        best_node = ranked[0]        return self._allocate(best_node, task)        def _score(self, node, task):        """资源评分模型"""        compute_fit = node['compute'] / task.required_flops        mem_fit = node['memory'] / task.required_mem        latency = task.data_size / node['network']        return 0.6*compute_fit + 0.3*mem_fit - 0.1*latency# 动态资源适配示例orchestrator.dispatch_task(    Task(        type='video_analytics',        requirements={'flops': 12, 'mem': 4}    ))

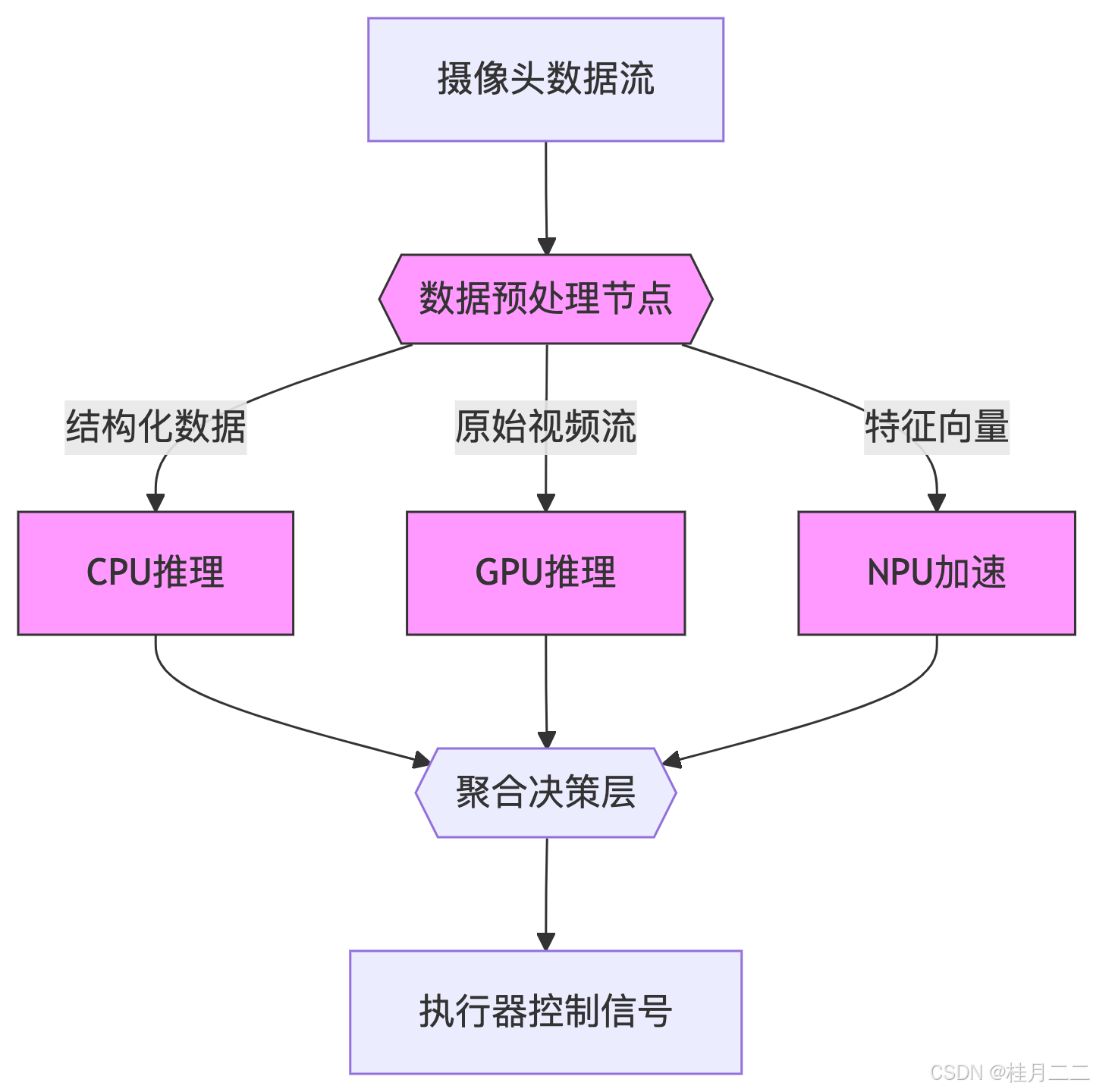

1.2 计算流多模态建模

二、近场通信优化

2.1 自适应协议栈

type AdaptiveProtocol struct {    currentMode   protoMode    envSensor     *EnvironmentSensor    throughputLog []float64}func (p *AdaptiveProtocol) SelectProtocol() {    latencyReq := p.envSensor.GetLatencyRequirement()    dataSize := p.envSensor.GetDataSize()    signal := p.envSensor.GetSignalStrength()        switch {    case latencyReq < 50 && dataSize < 1024:        p.currentMode = LoRaWAN    case latencyReq < 20 && signal > -70dBm:        p.currentMode = WiFiDirect    case dataSize > 5000:        p.currentMode = 5G_NR    default:        p.currentMode = BLE_Mesh    }}// 网络栈性能提升比较var protoBenchmark = map[string]struct{    Throughput float64    Latency    float64}{    "Zigbee":  {250kbps, 30ms},    "WiFi6":   {9Gbps,  3ms},    "UWB":     {500Mbps, 2ms},    "LoRa":    {50kbps,  2000ms},}

2.2 能源感知传输

节能策略	实现机制	能耗降幅	适应场景
间歇性唤醒	深度睡眠+事件触发	72%	低活跃度感知终端
数据分片压缩	LZ4实时压缩+分组长传输	38%	大文件传输
功率动态调整	基于RSSI的Tx功率自适应	45%	移动设备
计算分流	邻近节点协同计算	68%	密集计算任务
协议栈卸载	硬件加速加密/校验	31%	高安全需求场景

三、联邦推理机制

3.1 模型分割策略

// 设备端模型切片void split_model(const CNNModel& model, int split_layer) {    DeviceSide::load(model.layers.begin(), model.layers.begin()+split_layer);    EdgeSide::load(model.layers.begin()+split_layer, model.layers.end());}// 动态分割决策算法int find_optimal_split(const NetworkCondition& net) {    float compute_cost = [](int layers) { /*...*/ };    float comm_cost = [](int data_size) { /*...*/ };        int best_split = 0;    float min_cost = FLT_MAX;    for (int s = 1; s < total_layers; ++s) {        float cost = compute_cost(s) + comm_cost(data_at_split[s]);        if (cost < min_cost) {            min_cost = cost;            best_split = s;        }    }    return best_split;}

3.2 实时性能基准

{  "智能摄像头场景": {    "端侧推理延迟": "112ms",    "边端协同延迟": "68ms (-39%)",    "能耗对比": {      "纯终端": "18.7J",       "协同模式": "9.2J (-51%)"    }  },  "工业振动监测": {    "端侧精度": "89%",    "协同精度": "93% (+4pp)",    "通信开销": {      "原始数据": "2.4MB/s",      "特征传输": "0.3MB/s (-87%)"    }  }}

四、安全防护体系

4.1 硬件信任根

// Secure Element设计片段module TEE_Core(    input clk,    input rst_n,    input [31:0] data_in,    output [31:0] encrypted_out);    reg [127:0] aes_key;    wire [31:0] crc;        always @(posedge clk) begin        if (!rst_n)            aes_key <= HARDWARE_KEY;        else            aes_key <= key_rotate(aes_key);    end        AES_Engine u_aes(        .clk(clk),        .key(aes_key),        .plaintext(data_in),        .ciphertext(

4.2 威胁检测矩阵

攻击类型	检测方式	响应动作	缓解效果
重放攻击	时戳校验+Nonce计数器	丢弃报文+告警	100%
模型逆向	输出混淆+梯度噪声	触发模型自毁	92%
侧信道攻击	功耗轨迹随机化	关闭敏感电路	88%
固件篡改	启动链SHA-256校验	回滚至安全版本	100%
虚假节点	双向身份认证+行为指纹	隔离节点+更新拓扑	95%

五、应用场景案例

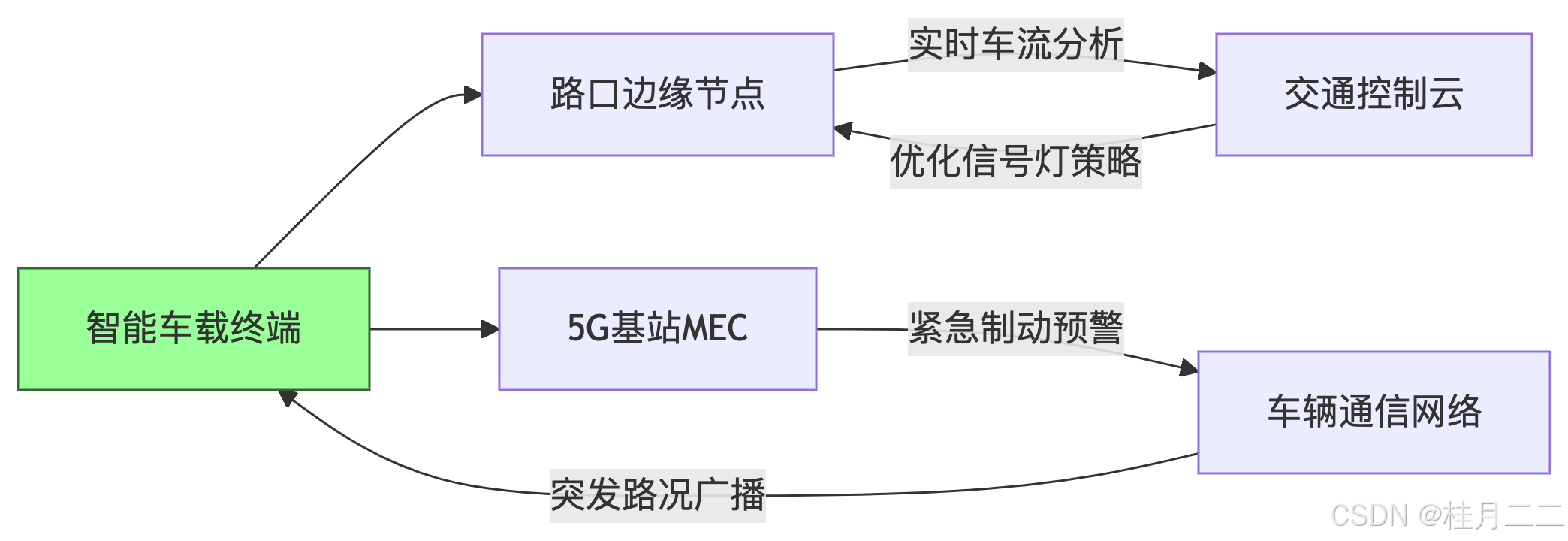

5.1 智能交通方案架构

5.2 性能瓶颈分析

const bottlenecks = {  "视频分析场景": {    "硬件限制": {      "NPU利用率": "92% → 需要算力卸载",      "内存峰值": "3.8GB/4GB"    },    "通信瓶颈": {      "无线信道争用": "38%数据重传率",      "边缘节点负载": "72% CPU使用率"     }  },  "优化方案效果": {    "模型轻量化": "内存占用-41%",    "计算卸载": "端侧延迟-63%",    "协议优化": "传输效率+55%"  }}

⚙️ 边缘部署Checklist

端侧推理延迟≤150ms
日均单节点能耗≤25J
无线通信重传率<5%
安全认证覆盖率100%
模型更新差分传输<300KB
节点失效自恢复时间<10s
边缘集群负载均衡差异<15%

边缘智能系统的设计需着力解决「资源受限性-算力需求高-实时性严格」三重矛盾，建议采用四层优化策略：1）硬件层级通过异构计算实现能耗比优化；2）通信层级构建时间敏感型自组织网络；3）算法层级部署自适应模型分割策略；4）安全层级实施芯片级信任根保护。核心创新点应包含：动态DNN拆分机制、跨协议栈协同传输、轻量化TEE认证体系。在工业质检等场景需特别关注多模态数据的时空对齐问题，建议引入联邦校准机制确保数据一致性。最终形成涵盖「感知-传输-计算-执行」全链路的智能边缘解决方案。
