杰克·基尔比：集成电路之父

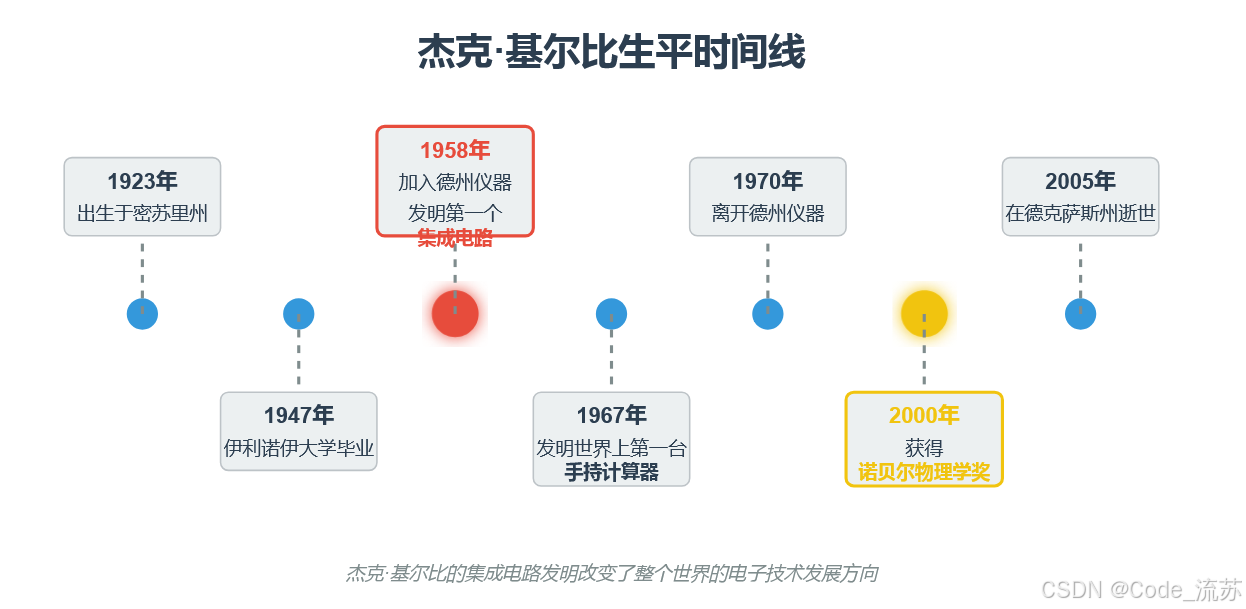

一、传奇人物的诞生

1. 早年生活与教育背景

杰克·圣克莱尔·基尔比（Jack St. Clair Kilby）于1923年11月8日出生于美国密苏里州杰弗逊城。他的父亲赫伯特·基尔比（Hubert Kilby）是一名出色的电气工程师，拥有一家小型电力公司——堪萨斯电力公司。母亲薇娜·基尔比（Vina Kilby）与父亲一样，都是伊利诺伊大学的毕业生。

在这里插入图片描述

基尔比四岁时，全家搬到了堪萨斯州的萨琳娜。童年的基尔比经常跟随父亲前往发电厂，观察父亲如何与发电设备和输电系统打交道。这些早期经历为他未来的职业道路埋下了种子，他从小就立志成为一名像父亲一样的电气工程师。

真正激发基尔比对电子学产生浓厚兴趣的是他高中时期的一次经历。当时，一场巨大的冰暴摧毁了大部分承载电话和电力线的电线杆。他的父亲与业余无线电操作员合作，与失去电力和电话服务的客户进行通信。目睹这一过程，基尔比被深深吸引，从此决定要在电子学领域发展自己的职业生涯。

基尔比于1947年获得了伊利诺伊大学厄巴纳-香槟分校的电气工程学士学位，后来又在威斯康星大学-密尔沃基分校取得了电气工程硕士学位。

2. 职业生涯的起步

毕业后，基尔比先是在集中式控制公司（Centralab Division）工作，负责研发微型电子电路。1958年，34岁的基尔比加入了德州仪器公司（Texas Instruments，简称TI），从事电路小型化的研制工作。

二、改变世界的发明

1. "数字暴政"问题

基尔比加入德州仪器后不久，公司员工都去度假了。按照公司规定，作为新员工，基尔比还没有资格享受假期，因此他独自留在实验室工作。

当时，电子行业面临着一个被称为"数字暴政"（Tyranny of Numbers）的严重问题：随着电子设备功能的增加，所需的电子元件数量呈指数级增长，这使得设备制造变得异常复杂。

在这里插入图片描述

当时的电子元件（晶体管、电阻、电容和二极管等）都是分别制造然后焊接在一起的，这一过程不仅耗时且容易出错，还限制了设备的小型化。

2. 突破性思想

在研究各种电路图和设计方案后，基尔比突然有了一个革命性的想法：电路中所有的有源器件（如晶体管）和无源元件（如电阻、电容）都可以在同一块半导体基板上制作出来。这一想法完全颠覆了当时的电子电路设计理念。

3. 第一个集成电路的诞生

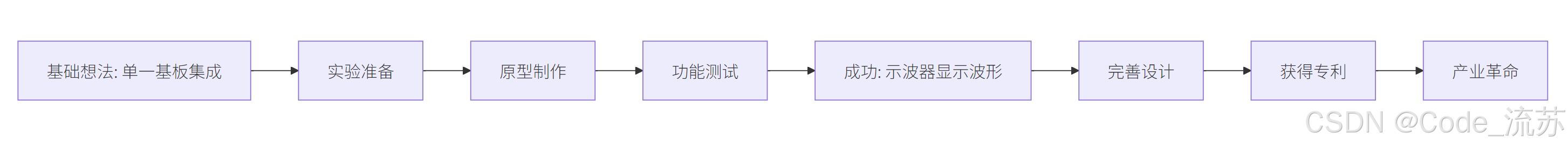

1958年9月12日，这一天注定被载入人类科技发展史册。基尔比和他的助手谢泼德（M. Shepherd）向公司管理层展示了他的发明。

在这里插入图片描述

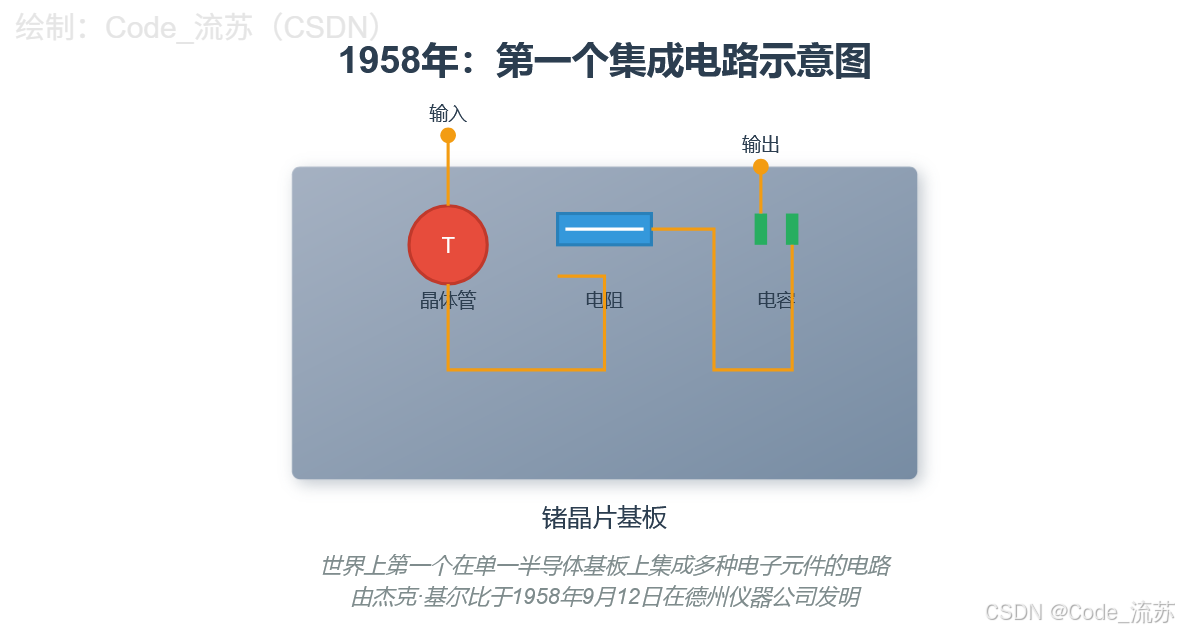

实验中，基尔比将10伏电压接在输入端，将示波器连接到输出端。当他接通电源的一刹那，示波器上出现了频率为1.2兆赫兹，振幅为0.2伏的震荡波形——世界上第一个集成电路诞生了！

一周后，基尔比又用同样的方法成功地做出了一个触发电路。虽然这些早期的集成电路外观并不美观，但它们工作得很好，证明了在单一材料上集成多种电子元件的可行性。

在这里插入图片描述

4. 集成电路的核心创新

基尔比的集成电路创新主要体现在以下几个方面：

集成性：在单一半导体基板上制造所有电路元件
小型化：大幅减小电路体积
可靠性：减少焊接点，降低故障率
成本效益：简化制造流程，降低生产成本
性能提升：提高电路运行速度，降低功耗

基尔比发明的这一技术获得了美国专利，专利号为US3,138,743，于1959年2月6日申请，1964年6月23日获得授权，标题为"微型电子电路"（Miniaturized Electronic Circuits）。

三、其他重要贡献

1. 便携式计算器

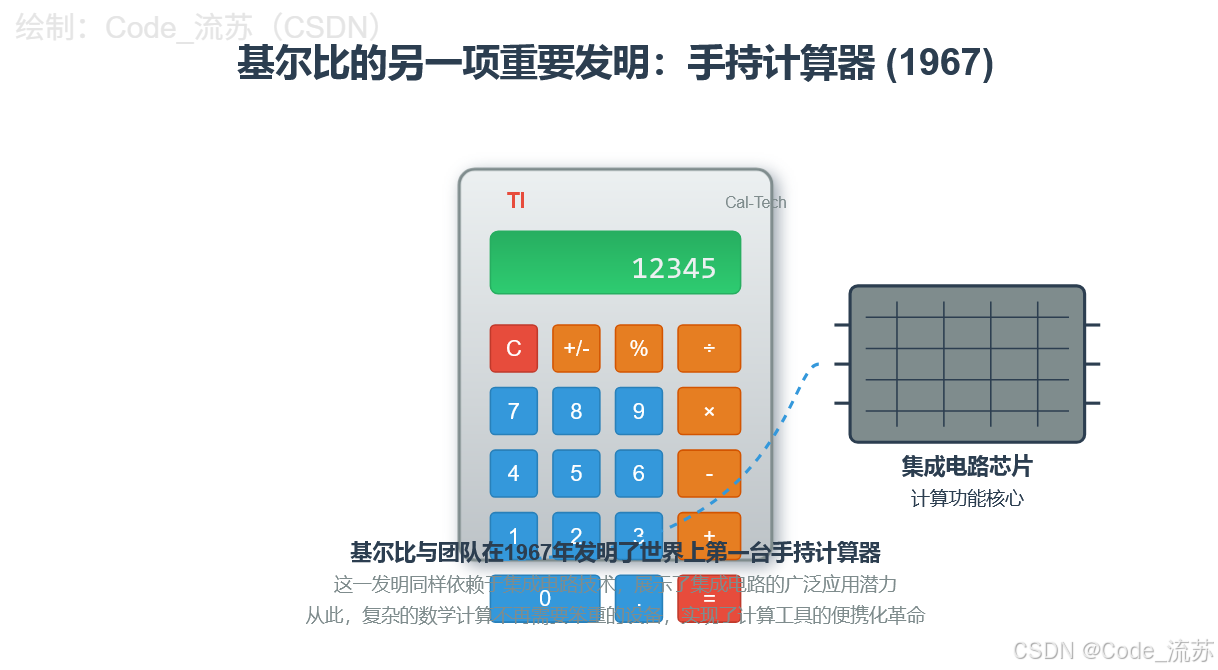

除了集成电路，基尔比还与同事杰里·梅里曼（Jerry Merryman）和詹姆斯·范·塔塞尔（James Van Tassel）共同发明了世界上第一台手持计算器。这一发明同样具有革命性意义，它使复杂的数学计算变得方便快捷，大大提高了人们的工作效率。

在这里插入图片描述

2. 热敏打印机

基尔比还发明了热敏打印机，这种打印技术在便携式数据终端和早期的便携式计算设备中得到了广泛应用。他于1965年10月申请了热敏打印机专利，并于1970年2月获得授权。

3. 太阳能研究

1970年，基尔比离开德州仪器公司，成为一名顾问兼独立发明家。离开TI后，他对可持续能源产生了极大兴趣，投入大量时间研发家用太阳能燃料电池系统。尽管这一项目最终未能取得商业上的成功，但体现了基尔比对未来科技发展的前瞻性思考。

在独立发明家时期，基尔比还发明了改良的手电筒、防盗收银机和电子支票打印机等多种设备。此外，他对教育也很重视，在20世纪70年代与多所大学合作，开发了针对本科生学习集成电路设计与制造的实践教学方法。

四、荣誉与遗产

1. 诺贝尔奖获得者

基尔比的杰出贡献最终获得了世界最高科学荣誉的认可。2000年，集成电路问世42年后，基尔比因其在集成电路领域的开创性工作获得了诺贝尔物理学奖。

在这里插入图片描述

诺贝尔委员会评价道：“为现代信息技术奠定了基础。”

2. 其他重要荣誉

除诺贝尔奖外，基尔比还获得了众多荣誉：

1986年：IEEE荣誉勋章
1989年：首届查尔斯·斯塔克·德雷珀奖（Charles Stark Draper Prize）
1993年：京都奖
9个荣誉博士学位，包括南方卫理公会大学、伊利诺伊大学、威斯康星大学麦迪逊分校等

3. 持久的影响

2005年6月20日，基尔比因癌症在德克萨斯州达拉斯去世，享年81岁。但他的发明和贡献永远改变了人类社会的面貌。

如今，德州仪器的研发中心以基尔比的名字命名，多所大学的计算机中心也以他的名字命名。他的专利和手稿被保存在南方卫理公会大学，成为人类科技发展史上的宝贵财富。

五、集成电路的时代意义

1. 技术革命的基石

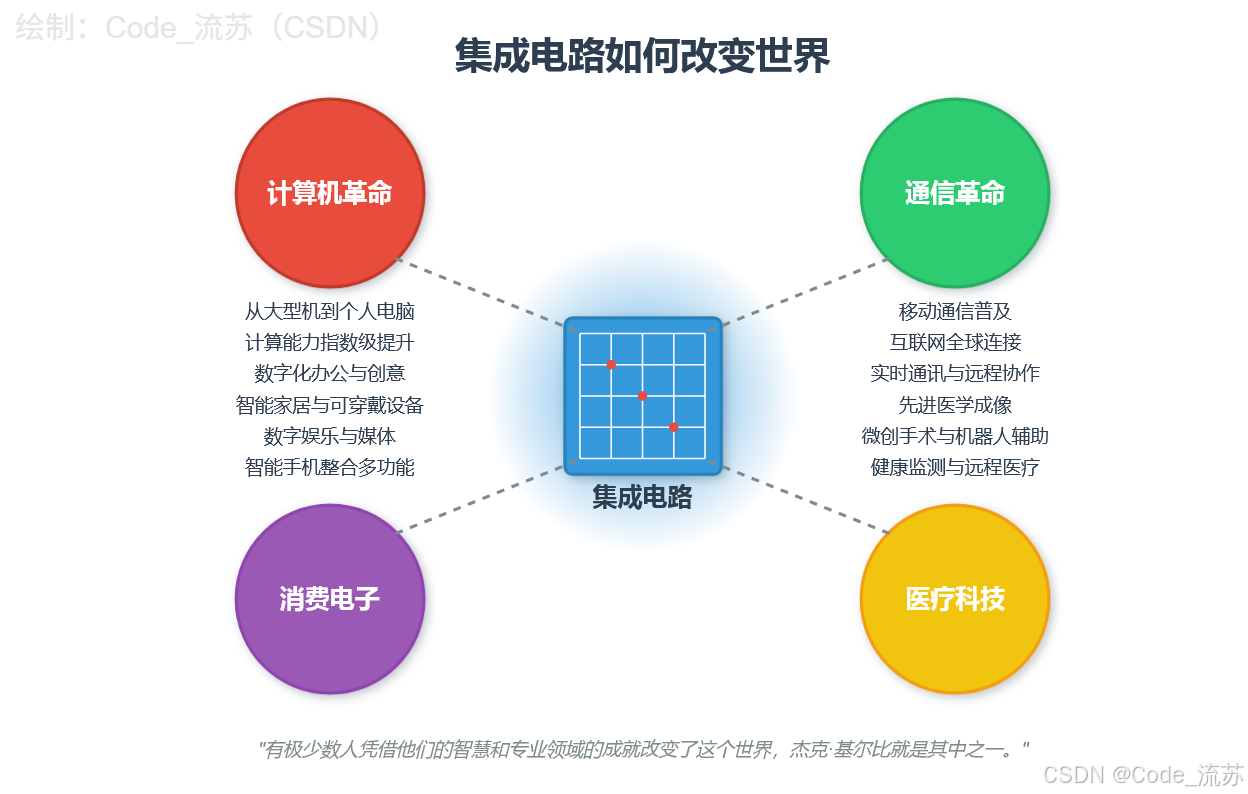

集成电路的发明直接促成了多次技术革命：

计算机革命：促使计算机从庞大的机器变为个人可用的桌面设备
通信革命：使移动通信和互联网成为可能
人工智能时代：为AI和大数据处理提供了硬件基础

在这里插入图片描述

2. 经济社会影响

集成电路的发明不仅改变了技术面貌，还深刻改变了经济和社会结构：

创造新产业：半导体产业成为全球经济的重要支柱
提高生产效率：自动化、智能化设备大幅提高生产效率
改变生活方式：从购物、学习到社交、工作，方方面面都受到影响

六、启示与思考

1. 创新思维的力量

基尔比的故事告诉我们，真正的创新往往来自于转换视角，从根本上重新思考问题。他没有尝试在现有框架内优化元件连接，而是提出了一个全新的思路——在单一基板上集成所有元件。

2. 坚持与专注的重要性

从集成电路到太阳能系统，基尔比始终保持着对技术的热情和专注。即使在太阳能项目未获成功的情况下，他依然坚持不懈地探索和研究，这种精神值得我们学习。

3. 前瞻性思考

基尔比早在20世纪70年代石油危机期间就开始研究可再生能源，体现了他的前瞻性思考。真正的创新者不仅解决当下的问题，还能预见未来的挑战。

七、结语

杰克·基尔比用他的智慧和创造力改变了世界。从他发明的小小芯片，到如今无处不在的电子设备，集成电路已经成为现代文明的基石。正如德州仪器公司所评价的：“有极少数人凭借他们的智慧和专业领域的成就改变了这个世界，杰克·基尔比就是其中之一。”

在这里插入图片描述

在数字化浪潮席卷全球的今天，回顾基尔比的故事，不仅是对这位伟大发明家的致敬，更是对未来科技创新的思考。也许，下一个改变世界的想法，正在某个实验室、某个车库、某个教室中孕育。
