stm32 HAL库OLE相关驱动函数

4pin OLED显示字符串，单个字符等

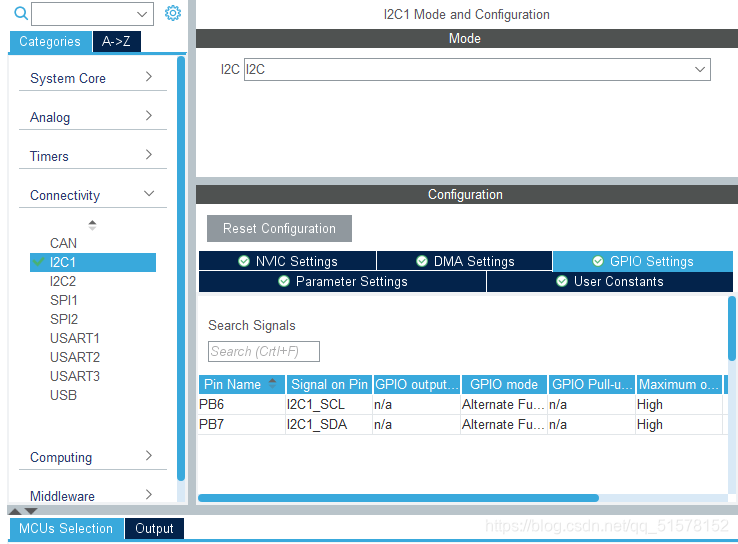

stm32cubemx的配置只需要打开相关I2C，其余参数默认即可
在这里插入图片描述
GPIO相关代码（写在oled.c中，函数声明在.h中）
发送数据函数

static void Write_IIC_Data(uint8_t IIC_Data)
{


	uint8_t *dat;
	dat = &IIC_Data;
	HAL_I2C_Mem_Write(&hi2c1,0x78,0x40,
										I2C_MEMADD_SIZE_8BIT,
										dat,1,100);
}

发送命令函数

static void Write_IIC_Data(uint8_t IIC_Data)
{


	uint8_t *dat;
	dat = &IIC_Data;
	HAL_I2C_Mem_Write(&hi2c1,0x78,0x40,
										I2C_MEMADD_SIZE_8BIT,
										dat,1,100);
}

设置坐标函数

static void OLED_Set_Pos(uint8_t x,uint8_t y)
{


	Write_IIC_Command(0xb0+y);
	Write_IIC_Command(((x&0xf0)>>4)|0x10);
	Write_IIC_Command((x&0x0f));
}

清屏函数（清屏后屏幕是黑个跟没点亮一样）

static void OLED_Set_Pos(uint8_t x,uint8_t y)
{


	Write_IIC_Command(0xb0+y);
	Write_IIC_Command(((x&0xf0)>>4)|0x10);
	Write_IIC_Command((x&0x0f)
