实验九 电子时钟

一、实验目的

1. 进一步掌握定时器的使用和编程方法
2. 进一步掌握中断处理程序的编程方法

二、实验仪器

1. 普中A2开发板（STC89C52)
2. keil5
3. stc-isp

三、实验内容

利用CPU的定时器定时，设计一个电子时钟，显示时分秒，由左向右分别为：时、分、秒，格式如下：

XX —XX— XX 由左向右分别为：时、分、秒

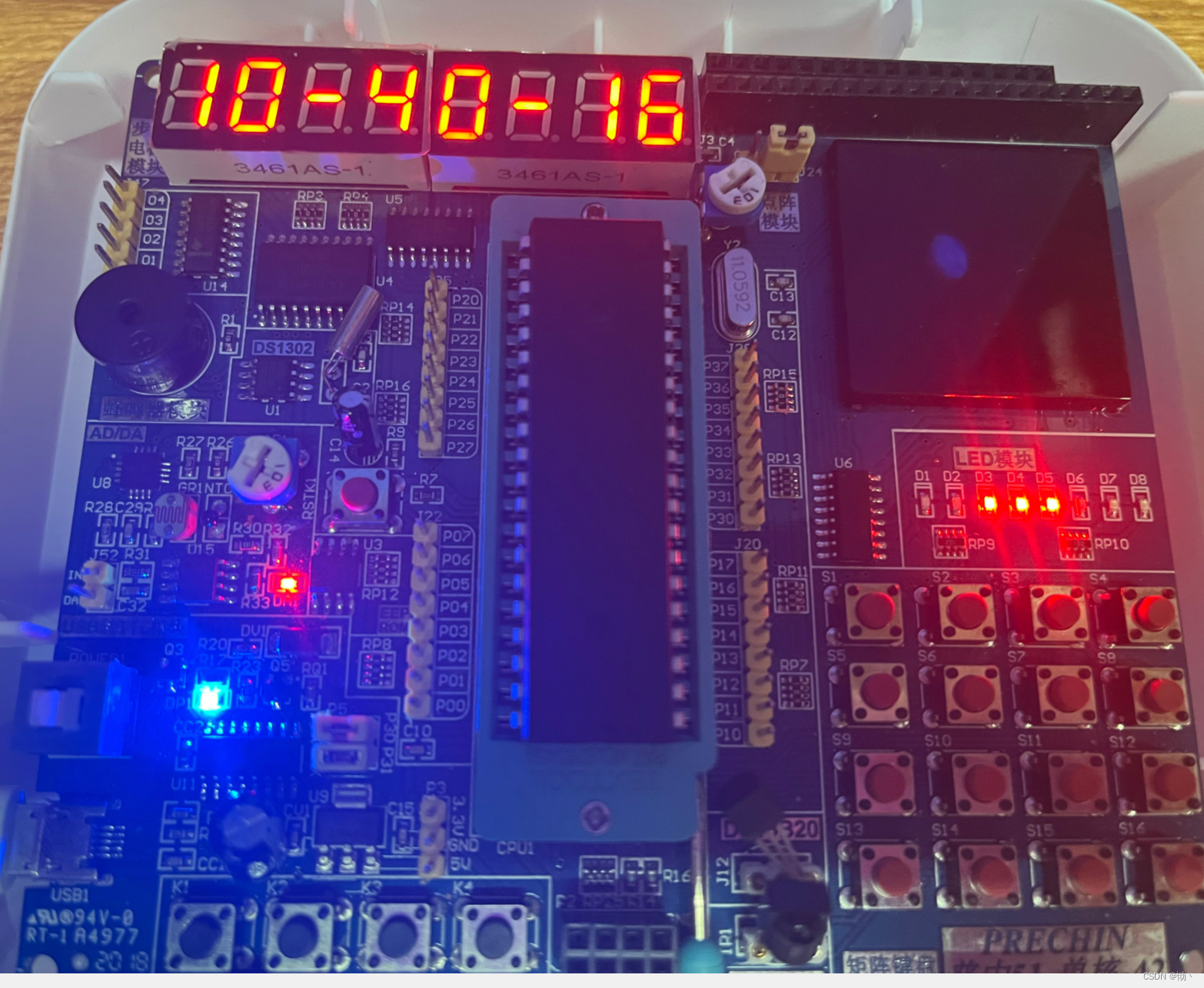

初始化的时间为学号后6位。开发板左边的八个数码管为共阴极数码管。

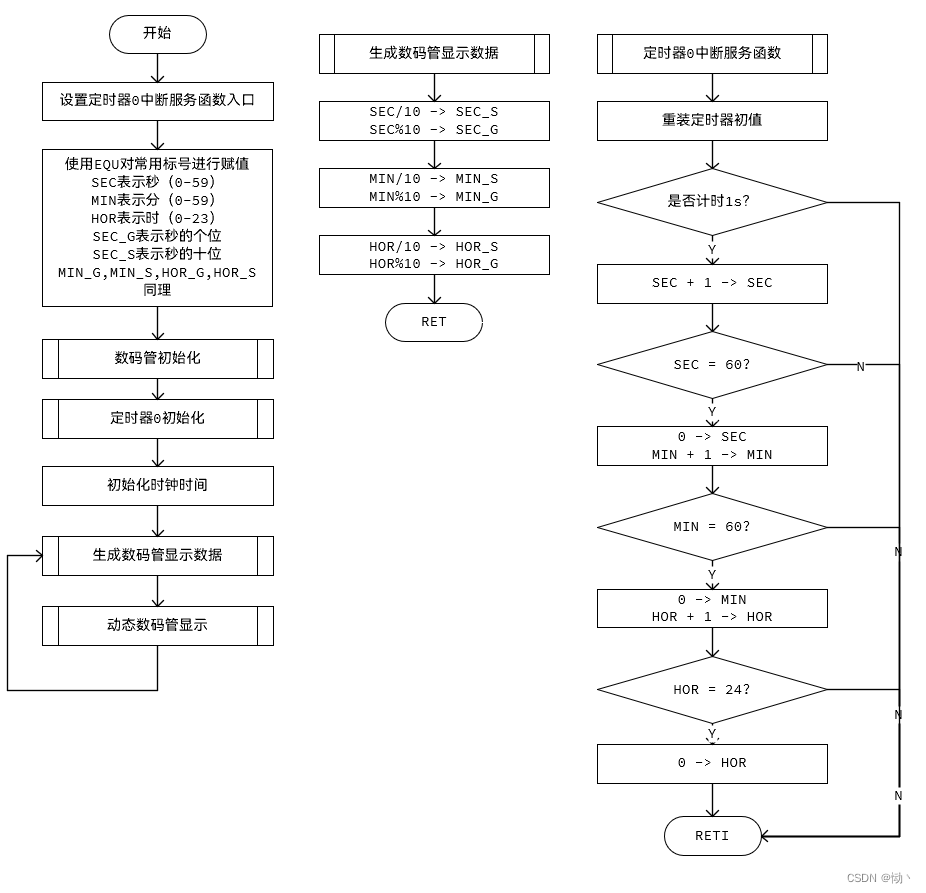

四、流程框图

五、实验程序

	ORG     0000H
    AJMP    START
    ORG     000BH
    AJMP    T0_INT
    ORG     0030H
START:
    SEC     EQU     R0          ;R0存放秒
    MIN     EQU     R1          ;R1存放分
    HOR     EQU     R2          ;R2存放时
    SEC_G   EQU     20H         ;秒的个位
    SEC_S   EQU     21H         ;
    MIN_G   EQU     22H         ;
    MIN_S   EQU     23H         ;
    HOR_S   EQU     24H         ;
    HOR_G   EQU     25H         ;
    ACALL   SEG_INIT            ;数码管初始化
    ACALL   T0_INIT             ;T0定时器初始
    MOV     SEC ,   #12         ;
    MOV     MIN ,   #40         ;
    MOV     HOR ,   #10         ;
MAIN:
    ACALL   DATA_GEN            ;将时间数据为6位
    ACALL   DTSEG               ;动态数码管显示
    AJMP    MAIN                ;MAIN循环
T0_INIT:
    ANL     TMOD,   #0F0H       ;初始化定时器0
    ORL     TMOD,   #01H        ;
    MOV     TL0 ,   #00H        ;
    MOV     TH1 ,   #4CH        ;
    CLR     TF0
    SETB    TR0
    SETB    ET0
    SETB    EA
    RET
SEG_INIT:
    MOV     DPTR,   #TAB1       ;
    MOV     P0  ,   #00H        ;
    RET
DATA_GEN:
    MOV     B   ,   #10         ;
    MOV     A   ,   SEC         ;
    DIV     AB                  ;
    MOV     SEC_G   ,   B       ;
    MOV     SEC_S   ,   A       ;
    MOV     B   ,   #10         ;
    MOV     A   ,   MIN         ;
    DIV     AB                  ;
    MOV     MIN_G   ,   B       ;
    MOV     MIN_S   ,   A       ;
    MOV     B   ,   #10         ;
    MOV     A   ,   HOR         ;
    DIV     AB
    MOV     HOR_G   ,   B       ;
    MOV     HOR_S   ,   A       ;
    RET
DTSEG:
ONE:
    CLR     P2.2
    CLR     P2.3
    CLR     P2.4
    MOV     A   ,   SEC_G       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
TWO:
    SETB    P2.2
    CLR     P2.3
    CLR     P2.4
    MOV     A   ,   SEC_S       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
THREE:
    CLR     P2.2
    SETB    P2.3
    CLR     P2.4
    MOV     A   ,   #16         ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
FOUR:
    SETB    P2.2
    SETB    P2.3
    CLR     P2.4
    MOV     A   ,   MIN_G       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
FIVE:
    CLR     P2.2
    CLR     P2.3
    SETB    P2.4
    MOV     A   ,   MIN_S       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
SIX:
    SETB    P2.2
    CLR     P2.3
    SETB    P2.4
    MOV     A   ,   #16         ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
SEVEN:
    CLR     P2.2
    SETB    P2.3
    SETB    P2.4
    MOV     A   ,   HOR_G       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H
EIGHT:
    SETB    P2.2
    SETB    P2.3
    SETB    P2.4
    MOV     A   ,   HOR_S       ;
    MOVC    A   ,   @A+DPTR     ;
    MOV     P0  ,   A           ;
    ACALL   DELAY100US
    MOV     P0  ,   #00H

    RET

T0_INT:
    MOV     TL0 ,   #00H        ;重装定时器初值 50ms
    MOV     TH0 ,   #4CH        ;重装定时器初值
    INC     R3
    CJNE    R3  ,   #20 ,RETURN ;判断是否计数20次到达1S
    MOV     R3  ,   #00H        ;B清0
    INC     SEC                 ;秒+1
    CJNE    SEC ,   #60 ,RETURN ;60秒进位
    MOV     SEC ,   #0          ;
    INC     MIN                 ;
    CJNE    MIN ,   #60 ,RETURN ;60分进位
    MOV     MIN ,   #0          ;
    INC     HOR                 ;
    CJNE    HOR ,   #24 ,RETURN ;24小时清零
    MOV     HOR ,   #0          ;
RETURN:
    RETI
DELAY100US:			;@11.0592MHz
	PUSH 30H
	MOV 30H,#41
NEXT1:
	DJNZ 30H,NEXT1
	POP 30H
	RET
TAB1:;0 - F共阴极字形码
    DB      03FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH;0-9
    DB      77H,7CH,39H,5EH,79H,71H
    DB      40H
    END

六、程序分析

很简单，没什么好讲的。😎😎😎
