74HC595芯片工作原理细致分析（以及级联拓展应用），以及芯片控制继电器原理 / 代码

74HC595芯片工作原理分析

• 方法说明概要：
  （1）.想要学会一个全新的芯片，需要去看八个地方，也就是八步奏**。
  1 .芯片概述
  2 .电器特性
  3 .引脚功能描述
  4 .极限参数
  5 .推荐参数
  6 .时序图，真值表
  7 .典型电路
  8 .尺寸图

（2）.输入输出，由移位寄存器–>锁存器–>八个输出引脚
大致工作流程：

详细结构图：

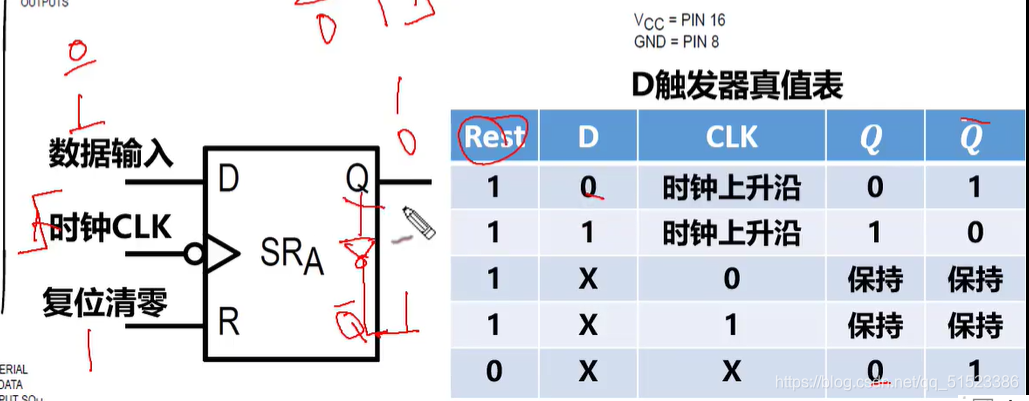

D触发器的工作原理：(时钟上升沿==低电平–>高电平)

• 1代表高电平，0代表低电平，Q代表输出口，Q反代表Q取反。

• 所以D触发器只要在时钟上升沿时，复位电路Rest为高电平，则输出与D（数据输入）一致

• 当D输入为任意值时，无论时钟任何变化，Q保持上一次输出不变。

通过D触发器的信号转换：
