业务规则可视化平台使用说明文档V1.1

Drule 使用说明文档

Drule业务规则可视化平台。基于Drools 封装的业务规则可视化平台，通过逻辑可视化结构（规则表达式/条件/结果动作）、零代码拖拽式编排及业务语义级模板库，实现规则开发效率显著提升，使非技术用户也能快速构建金融风控、智能营销等决策系统。具备优秀的执行性能，测试环境下单次执行耗时最高可达1ms内，90%不超过2ms。

项目源码地址：https://gitee.com/ahaow/rule_engine。

体验地址：http://ahaoweb.cn/drule/visual，账号：test，密码：123456。

⚠️ 当前系统还在迭代当中，功能有限，还请谅解。

1.页面结构

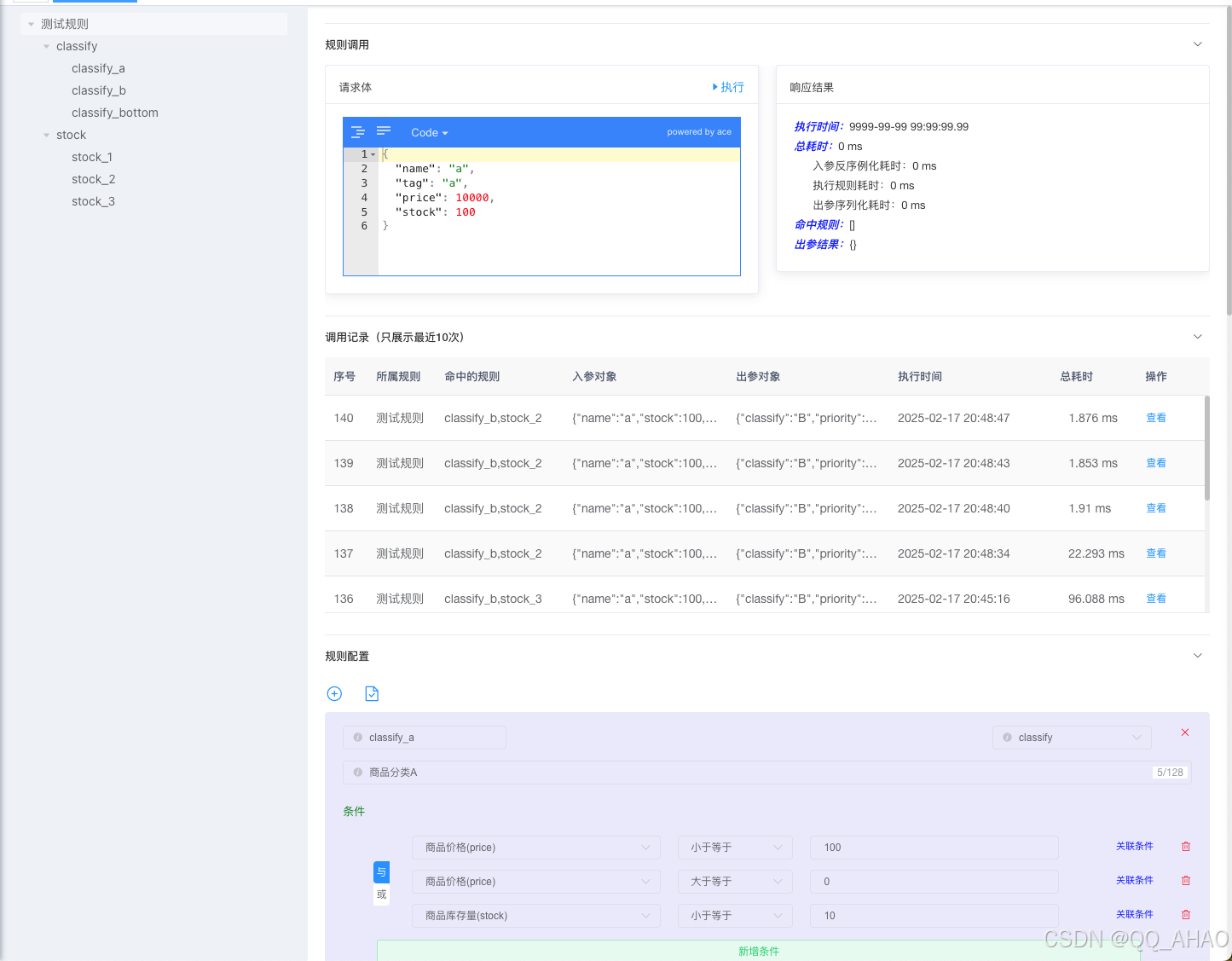

当前版本，主要包含四部分，左侧为规则内容目录，右侧分为规则调用，调用记录和规则配置。

2.规则内容目录

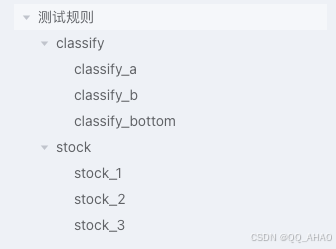

如下所示，用于展示规则内容的结构，目前分为3层，第1层为整个规则的名称，第2层为规则内部的分组，第3层为每个分组内部的规则块。该树形结构的第2，3层支持拖拽，同层次的节点只能拖拽至同层次，即不支持节点跨层次的修改。

⚠️ 支持右侧规则配置的内容联动。新增、修改（分组改变）、删除规则块都会触发该树形结构变化。

3.规则调用

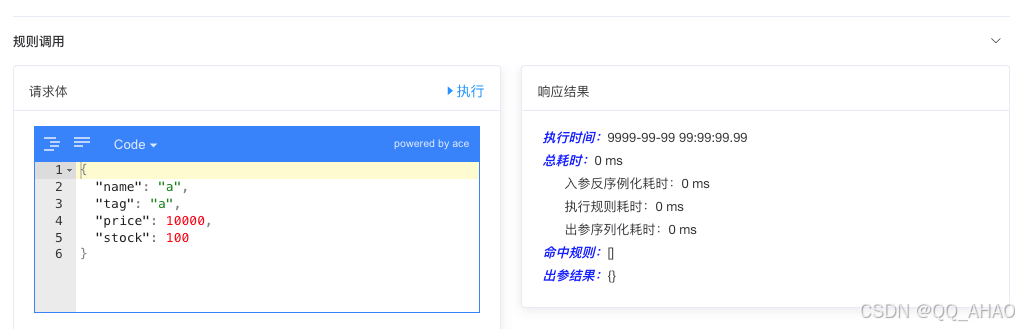

• 左侧为请求体，必须为JSON格式。

• 右侧为返回的响应结果。

3.1.请求体

JSON格式，一个完整的示例入参对象的结构如下：

{
  "name":"food",
  "tag":"好吃",
  "price":100.1,
  "stock":10
}

编辑好请求体之后，即可点击右上角的执行按钮，右侧将会显示结果。

3.2.响应结果

返回的内容格式：

• 执行时间：yyyy-MM-dd HH:mm:ss.SSS。
• 总耗时：单位毫秒。
  • 入参反序例化耗时：单位毫秒。
  • 执行规则耗时：单位毫秒。
  • 出参序列化耗时：单位毫秒。
• 命中规则：字符串数组。
• 出参结果：json字符串。

4.调用记录

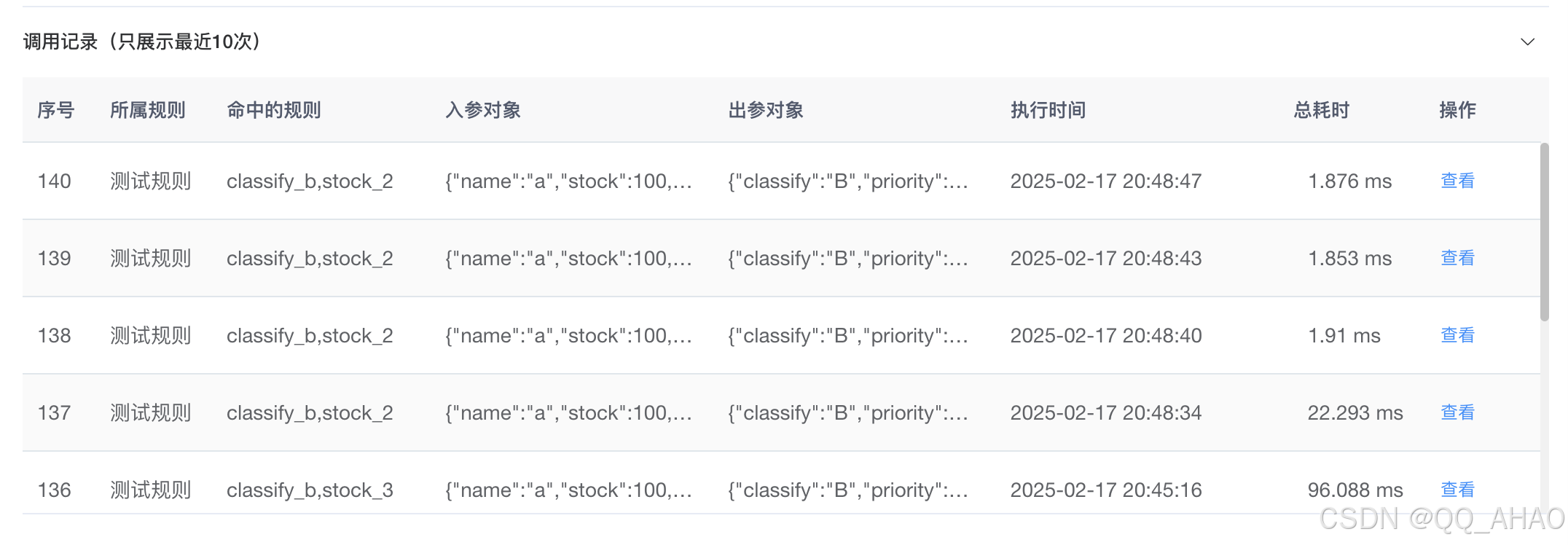

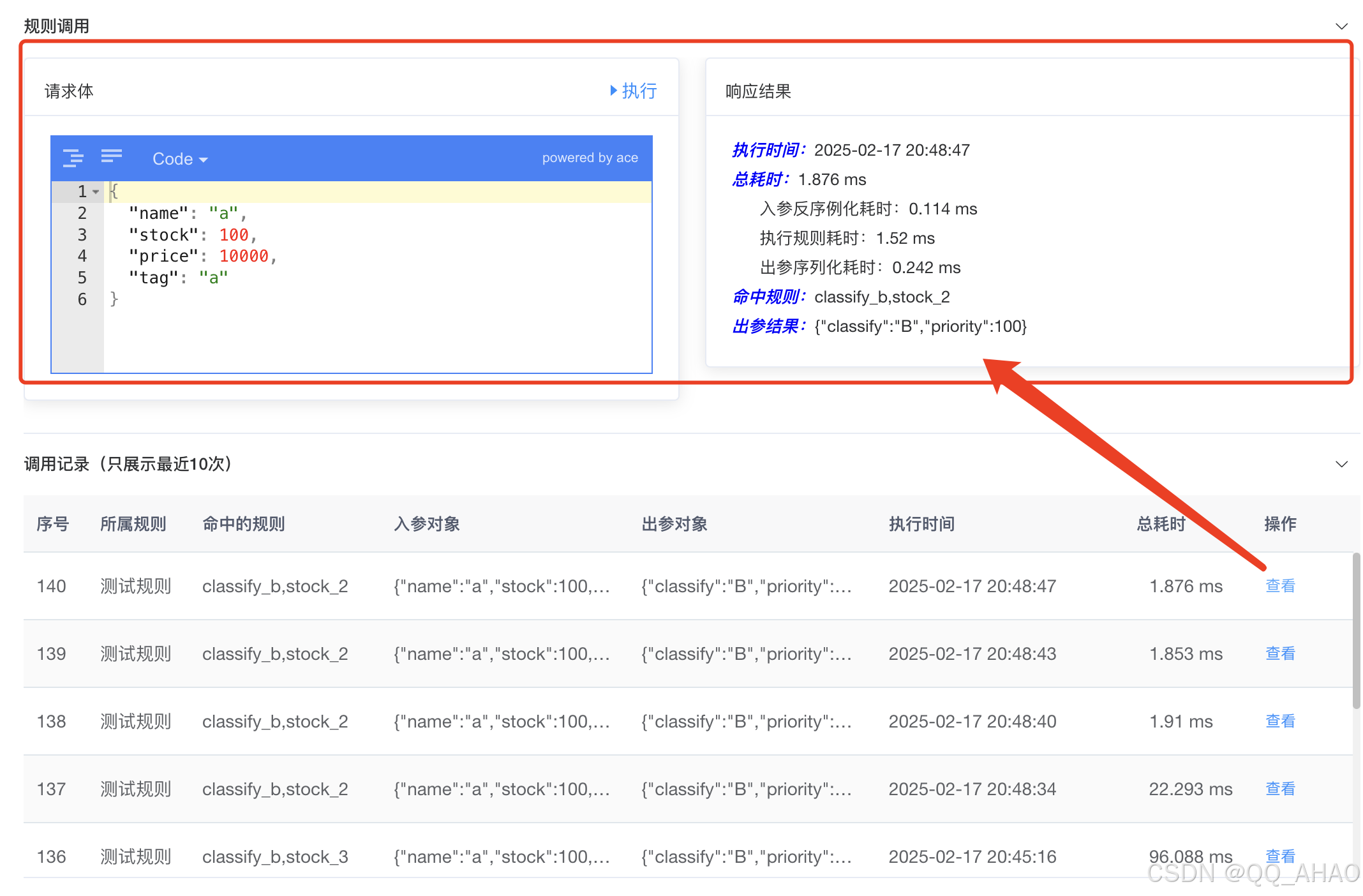

每次在规则调用中执行规则成功后，会记录其调用信息，当前仅展示最近10条调用记录，如下所示。

点击查看操作，会将其记录的数据自动填充至规则调用中，以便于查看和重复测试，如下所示。

5.配置规则

交互式可视化规则逻辑块结构。通过页面上的配置（可视化编辑器）替代传统代码编写，显著降低技术门槛，简化了学习成本和开发成本，让非专业人员也能上手操作。

4.1.新增规则

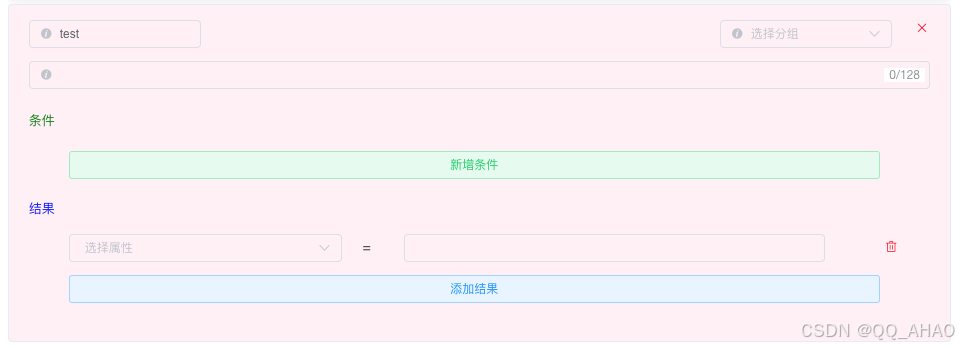

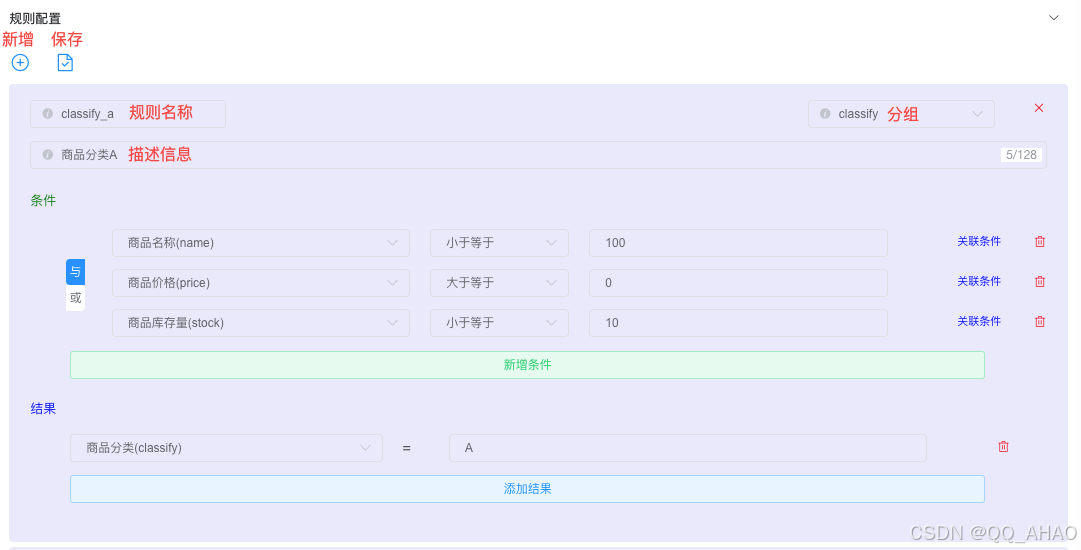

点击之后，在规则配置的最下方会自动新增一个名称为test的规则块，内容如下。

4.2.提交保存

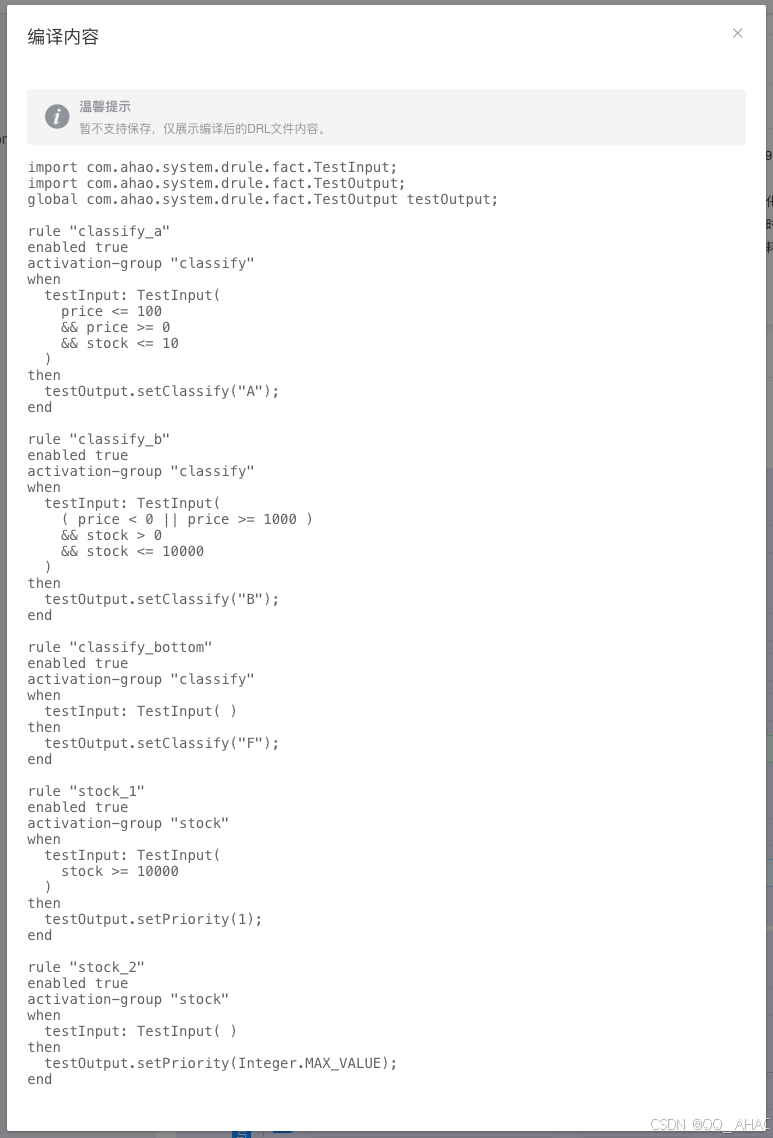

会将配置好的可视化结构转换为DRL文件内容并保存。当前版本仅支持编译为DRL文件内容，不支持保存功能，同时也支持对可视化结构进行正确性效验，如果提交成功将会返回编译后的文件内容，如下所示。

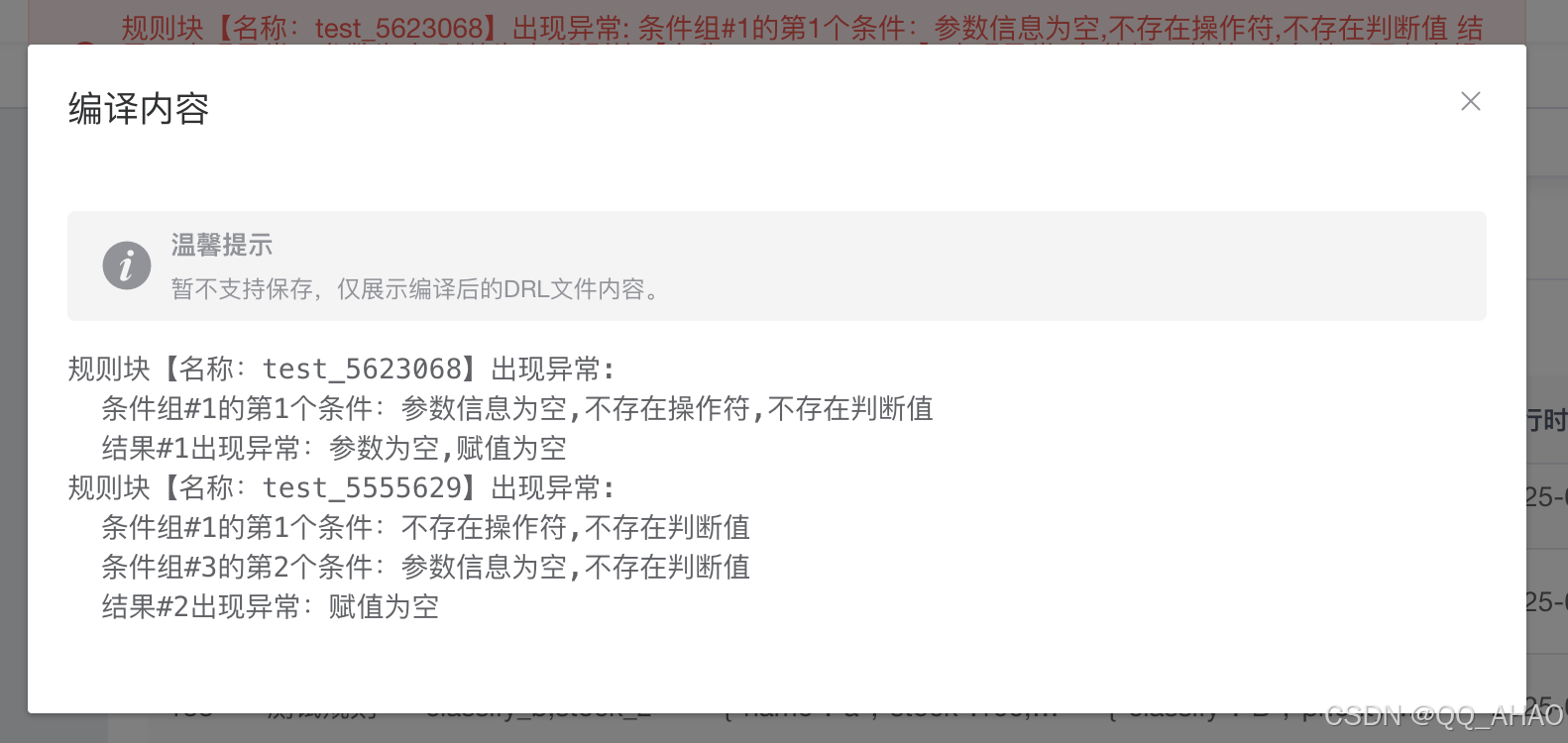

如果提交失败，会显示失败原因，如下所示。

4.3.规则名称

用于唯一标识规则块，在整个规则文件中唯一。

4.4.规则分组

用于给规则块分组，在同一个分组中的规则最多只能有一个被命中，位置越靠前的规则，其优先级越高。如下所示：

分组a中的规则有：[a-1, a-2, a-3]，执行规则时，最多只能有一个规则被命中，也就是a-1或者a-2或者a-3，并且按照优先级，先判断a-1，如果a-1没命中，再判断a-2，如果a-2未命中，再判断a-3。

4.5.描述

用于说明该规则块。

4.6.条件

支持两层嵌套，所以暂且称为外层逻辑和内层逻辑。

4.6.1.外层逻辑

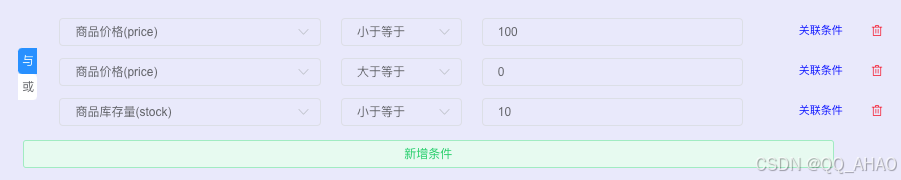

如下所示，该条件只存在外层逻辑判断，实际内容为： （商品价格 >= 0 并且 商品价格 <= 100 并且 商品库存量 <= 10）。

4.6.2.内层逻辑

点击关联条件按钮，将会出现内层逻辑的按钮。

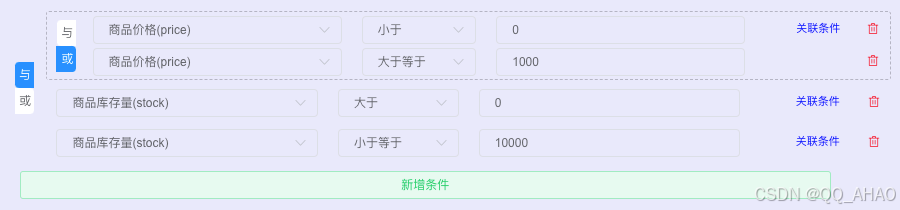

如下所示，该条件存在内层逻辑，外层逻辑为并且（与），内层逻辑为或者（或），实际内容为：（（商品价格 < 0 或者 商品价格 >= 1000） 并且 商品库存量 >= 0 并且 商品库存量 <= 10000 )。

4.6.3.新增条件

点击新增条件，将会在条件最下方，新增一个外层条件。

4.7.结果

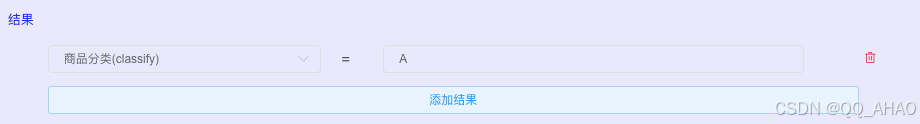

如下所示，命中该规则块的条件后，将会执行的结果内容。也就是给出参对象中属性赋值。
