关于戴尔H730服务器的认识及Raid-5配置

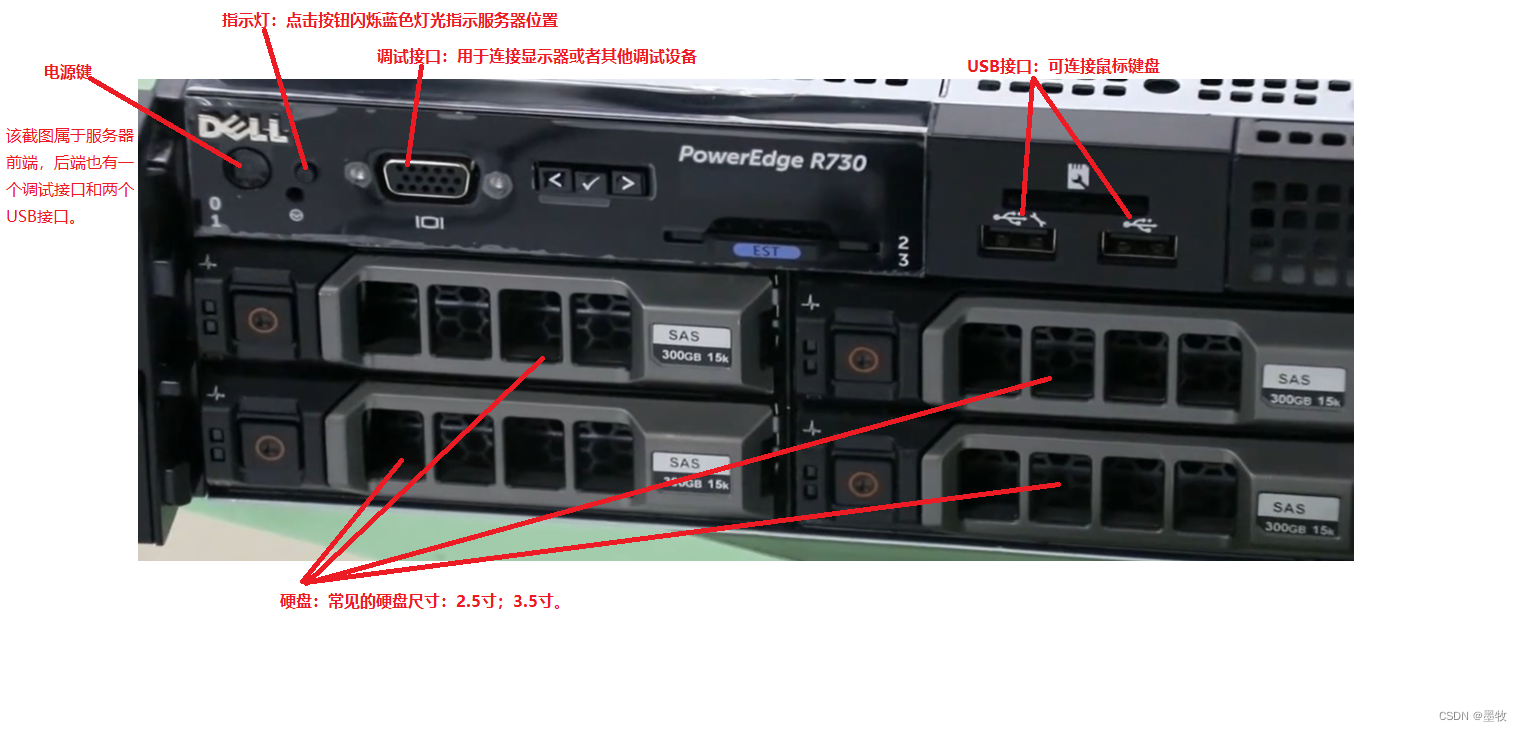

服务器前端

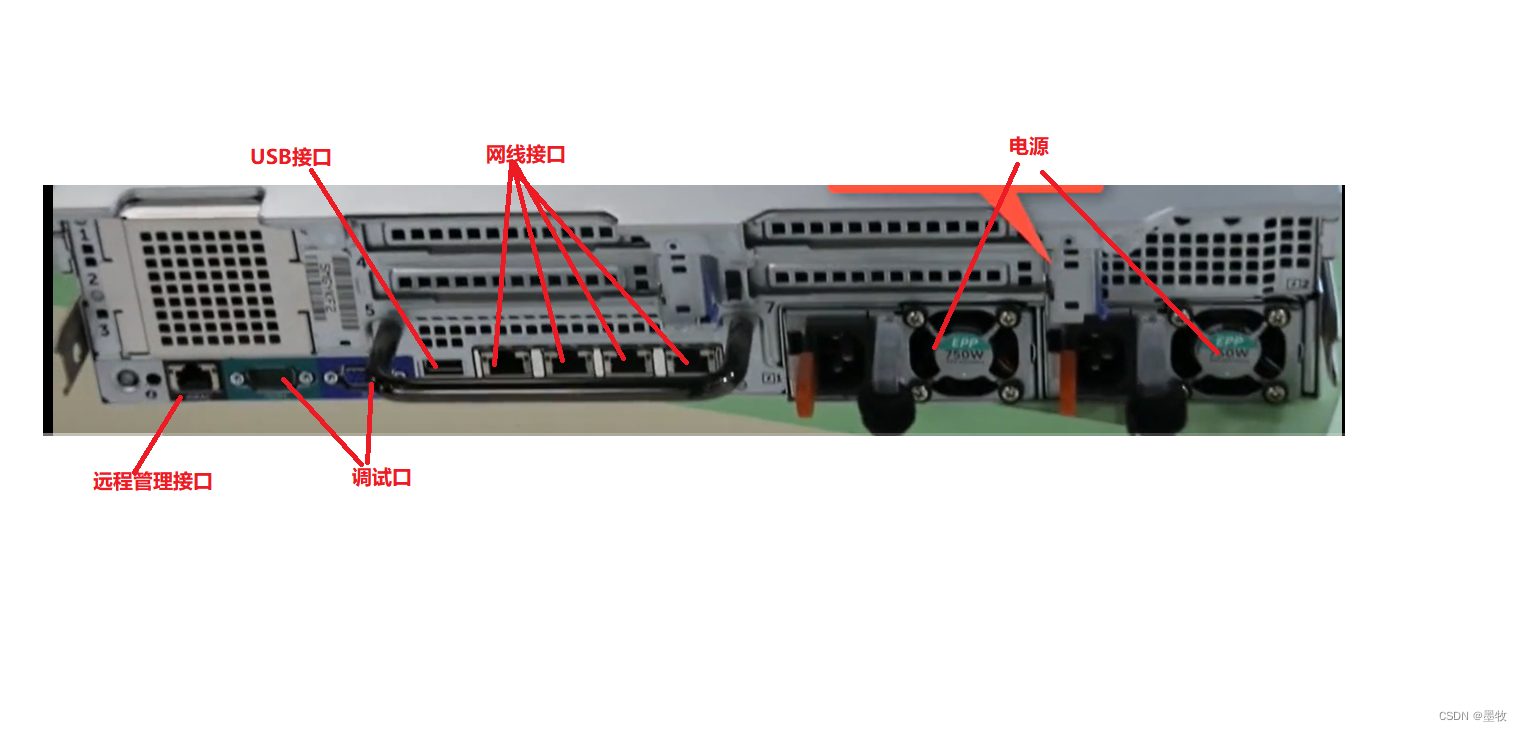

                                                                   服务器后端

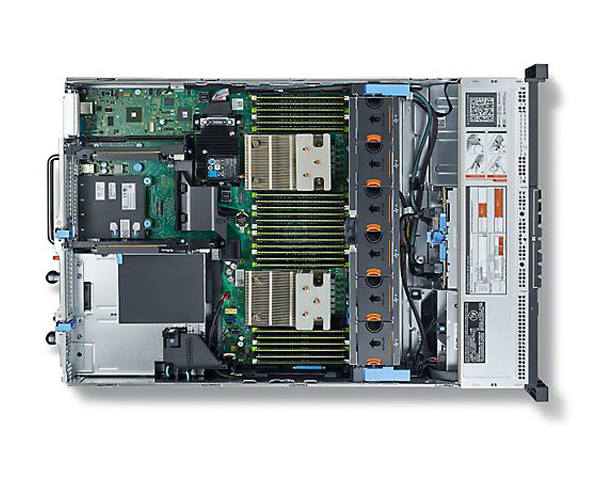

服务器内部图

 连接显示器鼠标键盘，开机后出现如下界面，按CTRL+R键进入Raid控制器

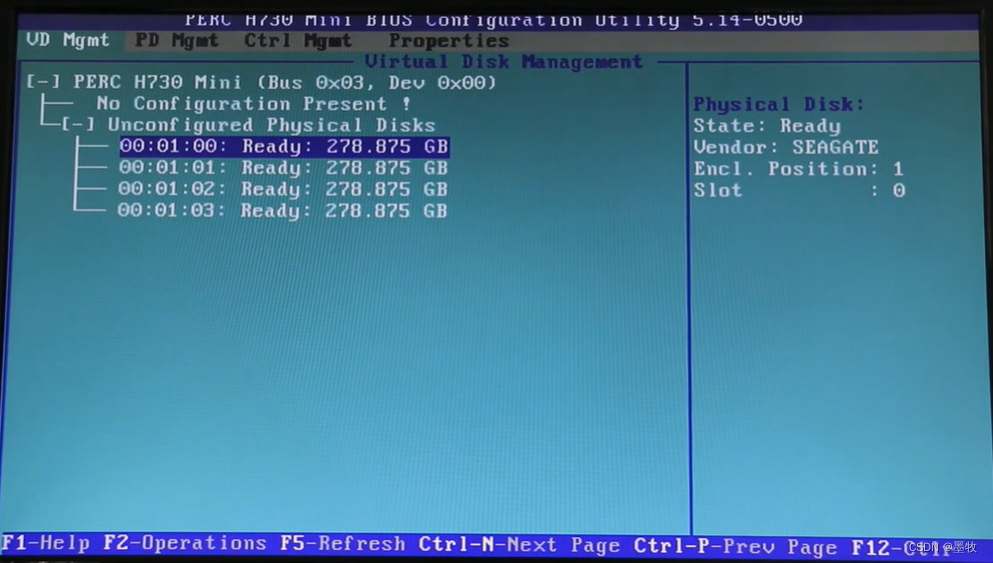

 如下是Raid控制器界面，界面中00、01、02、03分别对应服务器上的四个硬盘

Operations : 配置参数   Refresh : 刷新

 进行配置时  第一步将光标移动到PERC  H730上 ，按F2出现下图灰色部分菜单

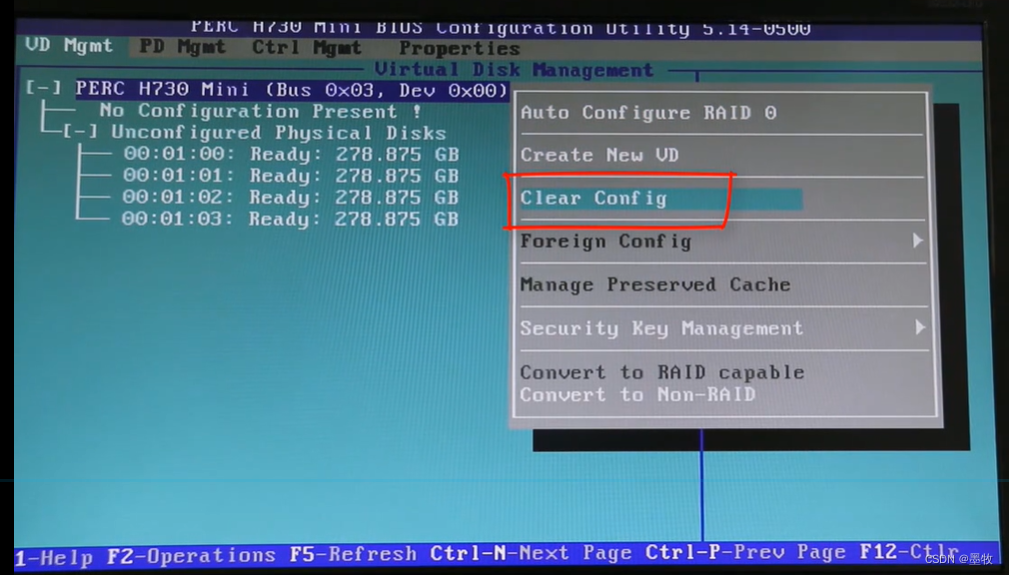

1.首先按Clear Config 按回车 点击YES 清除配置

 2.清除配置后，在按F2出现灰色部分菜单 点击Create New VD 按回车 创建Raid

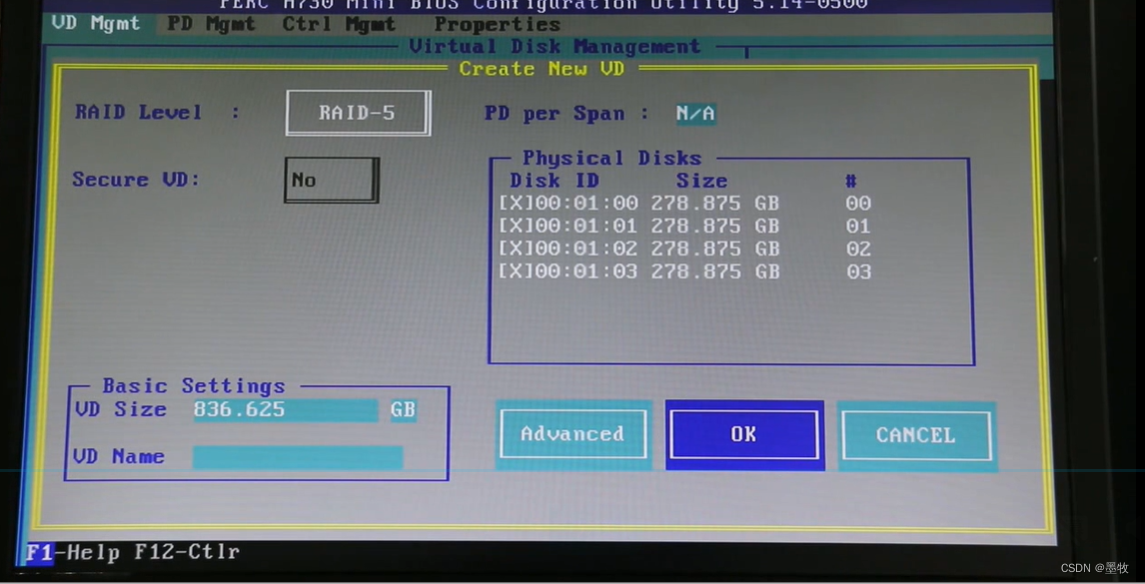

 2.1 、首先点击RAID Level 选择RAID等级 如图选择的是RAID－５（RAID－５至少使用３块磁盘）

 2.２、在Physical Disks（物理磁盘）按空格键选择要分配磁盘的数量

 2.3、点击上图中Advanced（高级菜单）出现下图界面

 2.3.1、

       1.将Disk cache Policy（磁盘缓存策略）设为Enable。 目的：获取更好的性能

       2.戴尔服务器Raid卡上自带电池,所以Write Policy(写策略)可以选择 Write Back。目的：获取更好的性能。

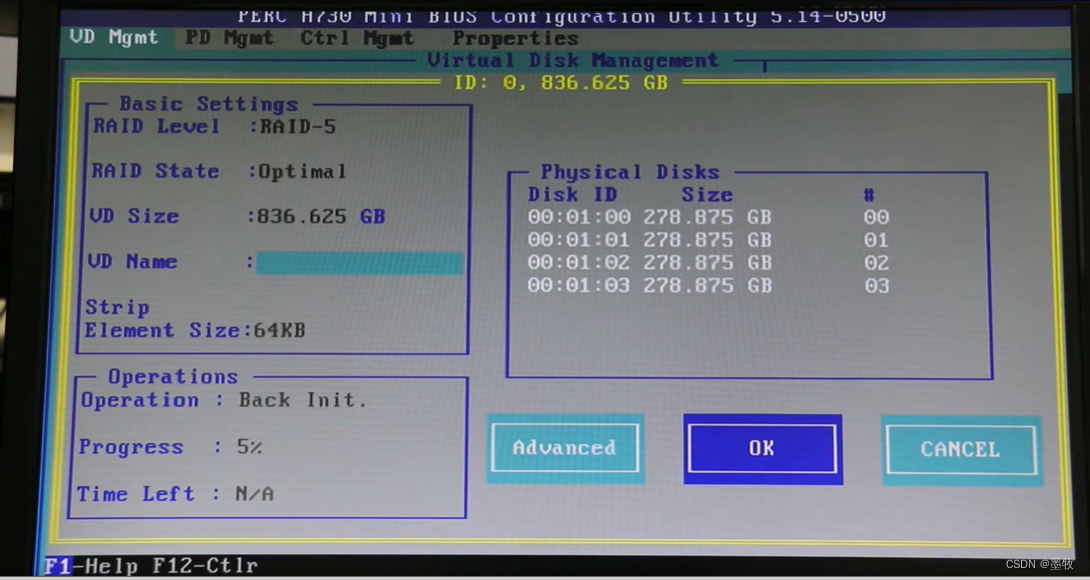

           3.点击OK后出现下图，然后再点OK完成Raid配置

 3.配置完Raid后需要初式化磁盘，否则不能使用。

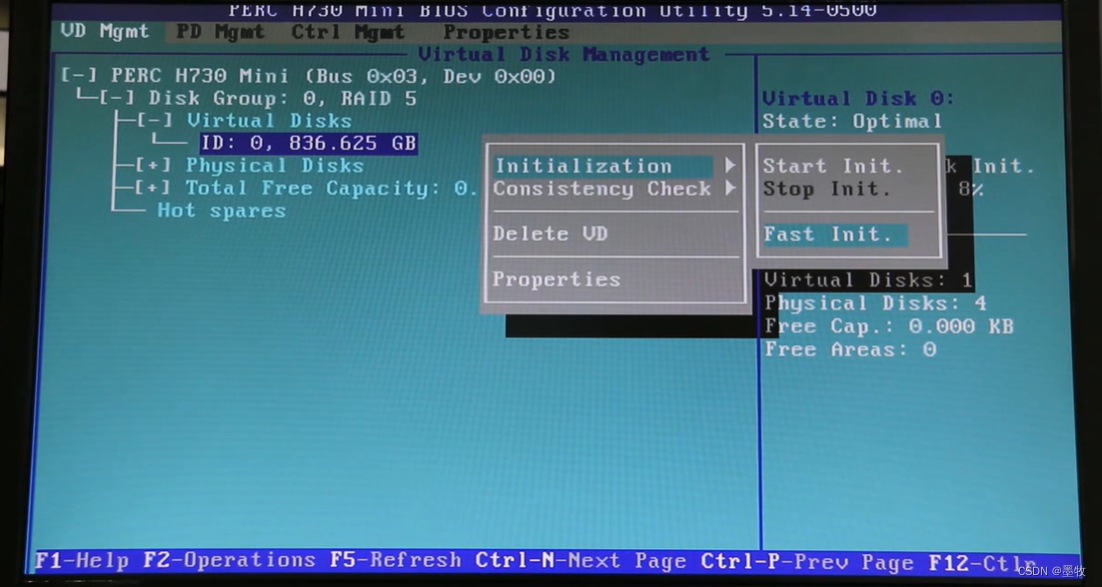

    点击Initialization（初始化）

    出现Start Init （标准初始化）：一般用于老硬盘 ，目的：防止坏道，检测时使用。

    Fast Init（快速初始化）： 一般用于新硬盘。

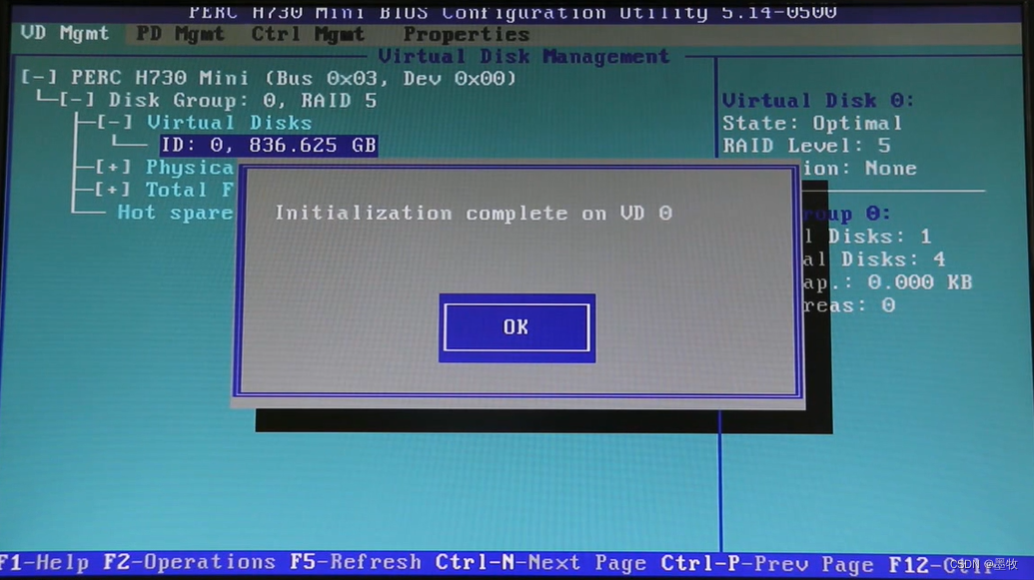

 初始化完成界面
